50,810 تومان
کالا موجود استموجودی انبار : 33 عدد
علاقه مندان : 2 نفر
وضعیت : فعال
تعداد مرجوعی : 0
دنبال کنندگان : 2 نفر
قدمت : 6 سال و 10 ماه و 12 روز
وزن : 3 گرم
کل فروش : 274 عدد
تعداد سفارش ها : 144 سفارش
هنوز هیچ رایی ثبت نشده است

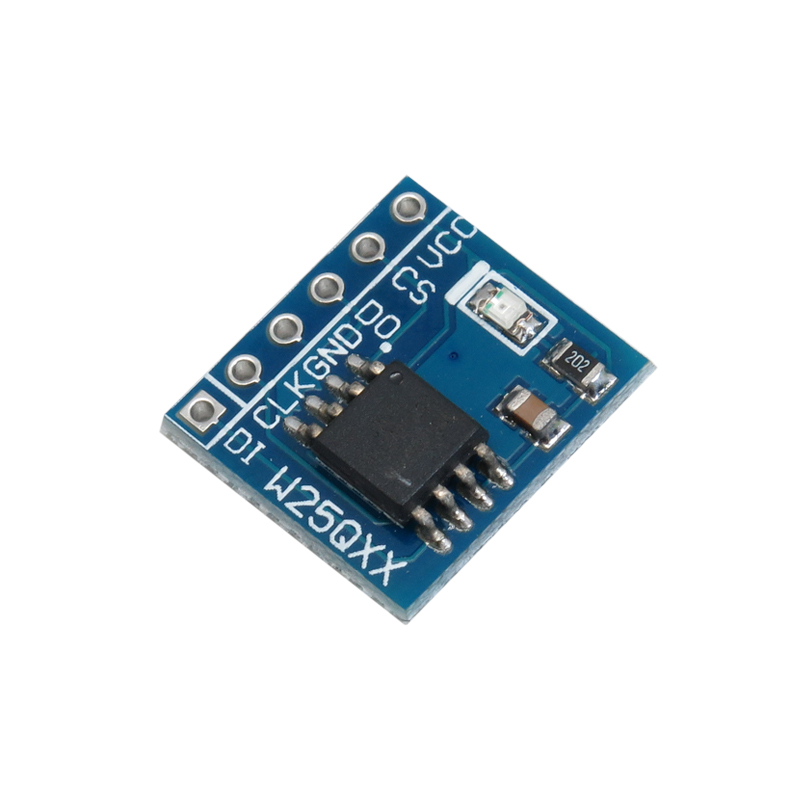

ماژول حافظه فلش SPI مدل W25Q80 با ظرفیت 8 مگابیت
ماژول حافظه فلش W25Q80 با ظرفیت 8 مگابیت و ارتباط SPI یکی از گزینه های بسیار محبوب و پرفروش در میان طراحان مدار ، مهندسان الکترونیک و توسعه دهندگان سیستم های دیجیتال است که به دلیل سرعت بالا ، مصرف انرژی کم و سازگاری گسترده با انواع میکروکنترلرها ، جایگاه ویژه ای در پروژه های حرفه ای و آموزشی دارد . ماژول حافظه فلش برای میکروکنترلر امکان ذخیره سازی داده های سیستمی ، تنظیمات نرم افزاری ، اطلاعات سنسورها و فایل های کنترلی را با پایداری بالا فراهم می کند و انتخابی قابل اعتماد برای پروژه های حساس به دقت و سرعت محسوب می شود .
این ماژول از رابط ارتباطی SPI در حالت های Standard ، Dual و Quad پشتیبانی می کند و قادر است داده ها را با فرکانس حداکثر 104 مگاهرتز منتقل نماید . همین ویژگی باعث شده است که ماژول حافظه فلش سریال پر سرعت W25Q80 مناسب پروژه های الکترونیکی باشد ، به ویژه در کاربردهایی که زمان پاسخ دهی و سرعت پردازش اهمیت بالایی دارند . این ساختار ارتباطی سریع ، آن را به گزینه ای مناسب برای سیستم های اینترنت اشیا ، تجهیزات مانیتورینگ صنعتی ، بردهای توسعه و پروژه های رباتیک تبدیل کرده است .
ولتاژ کاری این ماژول در بازه 2.5 تا 3.6 ولت قرار دارد و با اکثر بردهای کنترلی رایج کاملا سازگار است ، به همین دلیل حافظه فلش سریال SPI با ولتاژ 3.3 ولت در کنار بردهایی مانند آردوینو ، ESP8266 ، ESP32 ، STM32 و سایر میکروکنترلرها مورد استفاده قرار می گیرد . مصرف جریان در حالت فعال حدود 4 میلی آمپر بوده و در حالت کم مصرف یا power down به کمتر از 1 میکرو آمپر کاهش می یابد که این ویژگی آن را به حافظه فلش سریال کم مصرف برای بردهای توسعه و سیستم های قابل حمل تبدیل می کند و نقش مهمی در افزایش طول عمر باتری ایفا می نماید .
ظرفیت ذخیره سازی این ماژول برابر با 1 مگابایت (8 مگابیت) است و ساختار داخلی آن شامل 4096 صفحه با اندازه 256 بایت می باشد که مدیریت داده ها را دقیق ، منظم و سریع می کند . این سازمان دهی پیشرفته در کنار قابلیت پاک سازی اطلاعات به صورت Sector و Block در واحدهای 4 ، 32 و 64 کیلو بایت ، انعطاف پذیری بالایی را در طراحی نرم افزار و مدیریت حافظه فراهم می سازد . امکان نوشتن همزمان تا 256 بایت نیز باعث افزایش سرعت عملیات ذخیره سازی و کاهش تاخیر در پردازش داده ها می شود ، به طوری که حافظه فلش W25Q80 با ظرفیت 8 مگابیت گزینه ای مناسب برای پروژه هایی با حجم تبادل داده بالا به شمار می رود .
این ماژول به سیستم محافظت نرم افزاری و سخت افزاری در برابر نوشتن ناخواسته مجهز شده است که امنیت اطلاعات ذخیره شده را تضمین می کند و از بروز خطاهای احتمالی جلوگیری به عمل می آورد . طول عمر بیش از 100000 سیکل پاک کردن و برنامه ریزی در کنار قابلیت نگهداری داده ها به مدت بیش از 20 سال ، این محصول را به انتخابی مطمئن برای ذخیره سازی بلند مدت اطلاعات تبدیل کرده است . ابعاد فیزیکی کوچک برابر با 14x15 میلی متر نیز امکان نصب آسان در مدارهای فشرده و طراحی های کم حجم را فراهم می کند .
این ماژول از رابط ارتباطی SPI در حالت های Standard ، Dual و Quad پشتیبانی می کند و قادر است داده ها را با فرکانس حداکثر 104 مگاهرتز منتقل نماید . همین ویژگی باعث شده است که ماژول حافظه فلش سریال پر سرعت W25Q80 مناسب پروژه های الکترونیکی باشد ، به ویژه در کاربردهایی که زمان پاسخ دهی و سرعت پردازش اهمیت بالایی دارند . این ساختار ارتباطی سریع ، آن را به گزینه ای مناسب برای سیستم های اینترنت اشیا ، تجهیزات مانیتورینگ صنعتی ، بردهای توسعه و پروژه های رباتیک تبدیل کرده است .
ولتاژ کاری این ماژول در بازه 2.5 تا 3.6 ولت قرار دارد و با اکثر بردهای کنترلی رایج کاملا سازگار است ، به همین دلیل حافظه فلش سریال SPI با ولتاژ 3.3 ولت در کنار بردهایی مانند آردوینو ، ESP8266 ، ESP32 ، STM32 و سایر میکروکنترلرها مورد استفاده قرار می گیرد . مصرف جریان در حالت فعال حدود 4 میلی آمپر بوده و در حالت کم مصرف یا power down به کمتر از 1 میکرو آمپر کاهش می یابد که این ویژگی آن را به حافظه فلش سریال کم مصرف برای بردهای توسعه و سیستم های قابل حمل تبدیل می کند و نقش مهمی در افزایش طول عمر باتری ایفا می نماید .
ظرفیت ذخیره سازی این ماژول برابر با 1 مگابایت (8 مگابیت) است و ساختار داخلی آن شامل 4096 صفحه با اندازه 256 بایت می باشد که مدیریت داده ها را دقیق ، منظم و سریع می کند . این سازمان دهی پیشرفته در کنار قابلیت پاک سازی اطلاعات به صورت Sector و Block در واحدهای 4 ، 32 و 64 کیلو بایت ، انعطاف پذیری بالایی را در طراحی نرم افزار و مدیریت حافظه فراهم می سازد . امکان نوشتن همزمان تا 256 بایت نیز باعث افزایش سرعت عملیات ذخیره سازی و کاهش تاخیر در پردازش داده ها می شود ، به طوری که حافظه فلش W25Q80 با ظرفیت 8 مگابیت گزینه ای مناسب برای پروژه هایی با حجم تبادل داده بالا به شمار می رود .
این ماژول به سیستم محافظت نرم افزاری و سخت افزاری در برابر نوشتن ناخواسته مجهز شده است که امنیت اطلاعات ذخیره شده را تضمین می کند و از بروز خطاهای احتمالی جلوگیری به عمل می آورد . طول عمر بیش از 100000 سیکل پاک کردن و برنامه ریزی در کنار قابلیت نگهداری داده ها به مدت بیش از 20 سال ، این محصول را به انتخابی مطمئن برای ذخیره سازی بلند مدت اطلاعات تبدیل کرده است . ابعاد فیزیکی کوچک برابر با 14x15 میلی متر نیز امکان نصب آسان در مدارهای فشرده و طراحی های کم حجم را فراهم می کند .
کاربرد :
- ذخیره سازی داده های تنظیمات و پیکربندی در میکروکنترلرها
- ثبت و نگهداری اطلاعات سنسورها در سیستم های اندازه گیری
- ذخیره لاگ داده ها در تجهیزات صنعتی و کنترلی
- ذخیره داده های موقت و دائمی در پروژه های اینترنت اشیا
- افزایش حافظه خارجی در بردهای توسعه و سیستم های تعبیه شده
مشخصات :
- ولتاژ کاری : 2.5 تا 3.6 ولت
- مصرف جریان : 4 میلی آمپر در حالت فعال و کمتر از 1 میکرو آمپر در حالت کم مصرف
- ظرفیت : 8 مگابیت / 1 مگابایت شامل 4096 صفحه ، هر صفحه 256 بایت
- رابط ارتباطی : Standard / Dual / Quad SPI با پشتیبانی از فرکانس کلاک تا 104 مگاهرتز
- پشتیبانی از پاک سازی : Sector / Block در واحدهای 4 ، 32 و 64 کیلوبایت
- قابلیت نوشتن : تا 256 بایت به صورت همزمان
- حفاظت : محافظت نرم افزاری و سخت افزاری در برابر نوشتن ناخواسته
- طول عمر : بیش از 100000 سیکل پاک کردن و برنامه ریزی
- نگهداری داده : بیش از 20 سال
- ابعاد : 14x15 میلی متر
پرسش و پاسخ
- تفاوت اصلی بین پروتکل های Standard SPI و Quad SPI در حافظه W25Q80 چیست ؟
در حالت Standard SPI داده ها از طریق یک خط منتقل می شوند ، اما در حالت Quad SPI از چهار خط داده استفاده می شود که سرعت انتقال را تا چهار برابر افزایش می دهد . این ویژگی باعث می شود نرخ انتقال داده در فرکانس 104 مگاهرتز به حدود 416 مگابیت بر ثانیه برسد . - آیا می توان ماژول W25Q80 را مستقیما به میکروکنترلرهای 5 ولت مثل آردوینو Uno متصل کرد ؟
خیر ، ولتاژ کاری این ماژول حداکثر 3.6 ولت است . برای اتصال به میکروکنترلرهای 5 ولت ، حتما باید از ماژول تبدیل سطح ولتاژ (Logic Level Converter) یا تقسیم مقاومتی بر روی خطوط ارتباطی SPI استفاده کنید تا به تراشه آسیب نرسد . - منظور از قابلیت Page Program در مدیریت حافظه W25Q80 چیست ؟
این قابلیت به کاربر اجازه می دهد تا حداکثر 256 بایت داده را در یک چرخه برنامه ریزی به صورت پشت سر هم بنویسد . این روش بسیار سریع تر از نوشتن بایت به بایت است و باعث افزایش کارایی سیستم در هنگام ذخیره حجم بالای اطلاعات می شود . - برای راه اندازی W25Q80 در محیط Arduino از چه کتابخانه ای استفاده کنیم ؟
برای کار با این حافظه می توان از کتابخانه های معتبری مثل WinbondFS یا SPIMemory استفاده کرد . این کتابخانه ها توابع لازم برای خواندن ، نوشتن ، پاک سازی سکتورها و مدیریت شناسه (ID) تراشه را به راحتی در اختیار برنامه نویس قرار می دهند . - چگونه می توان از پاک شدن ناخواسته داده ها در اثر نوسانات برق جلوگیری کرد ؟
این ماژول دارای پین WP (Write Protect) و بیت های ثبات وضعیت (Status Register) است . با فعال کردن محافظت سخت افزاری از طریق پین یا تنظیم نرم افزاری بیت های BP0 تا BP2 ، می توان بخش های خاصی از حافظه یا کل آن را در برابر عملیات نوشتن و پاک سازی قفل کرد.
مستندات:
دانلود دیتاشیت آی سی فلش W25Q80
Features:
Working voltage: 2.5 ~ 3.6 VPower consumption: 4mA for active and active (<1μA for low power (power-down)
Capacity: 8M-bit/1M-byte, containing 4096 pages (256 bytes per page)
Interface: Standard/Dual/Quad SPI, support clock frequency up to 104MHz
Support for Sector/Block erasure in units of 4/32/64k-bytes
Write up to 256 bytes at a time
Software/hardware write protection
More than 100,000 erase/program life
More than 20 years of data retention time
Size: 14mm × 15mm
