ماژول آلتراسونیک سنجش مسافت IOE-SR05

IOE-SR05

5284-82-8430

ماژول آلتراسونیک سنجش مسافت IOE-SR05
ماژول آلتراسونیک سنجش مسافت IOE-SR05
ماژول آلتراسونیک سنجش مسافت IOE-SR05
ماژول آلتراسونیک سنجش مسافت IOE-SR05
ماژول آلتراسونیک سنجش مسافت IOE-SR05
ماژول آلتراسونیک سنجش مسافت IOE-SR05
ماژول آلتراسونیک سنجش مسافت IOE-SR05
182,410 تومان
در حال حاضر موجود نمی باشد

موجودی در حال ارسال به انبار


خرید کالا

علاقه مندان : 1 نفر
وضعیت : فعال

تعداد مرجوعی : 0
دنبال کنندگان : 1 نفر

قدمت : 5 سال و 6 ماه و 21 روز
وزن : 8 گرم

کل فروش : 30 عدد
تعداد سفارش ها : 22 سفارش

هنوز هیچ رایی ثبت نشده است

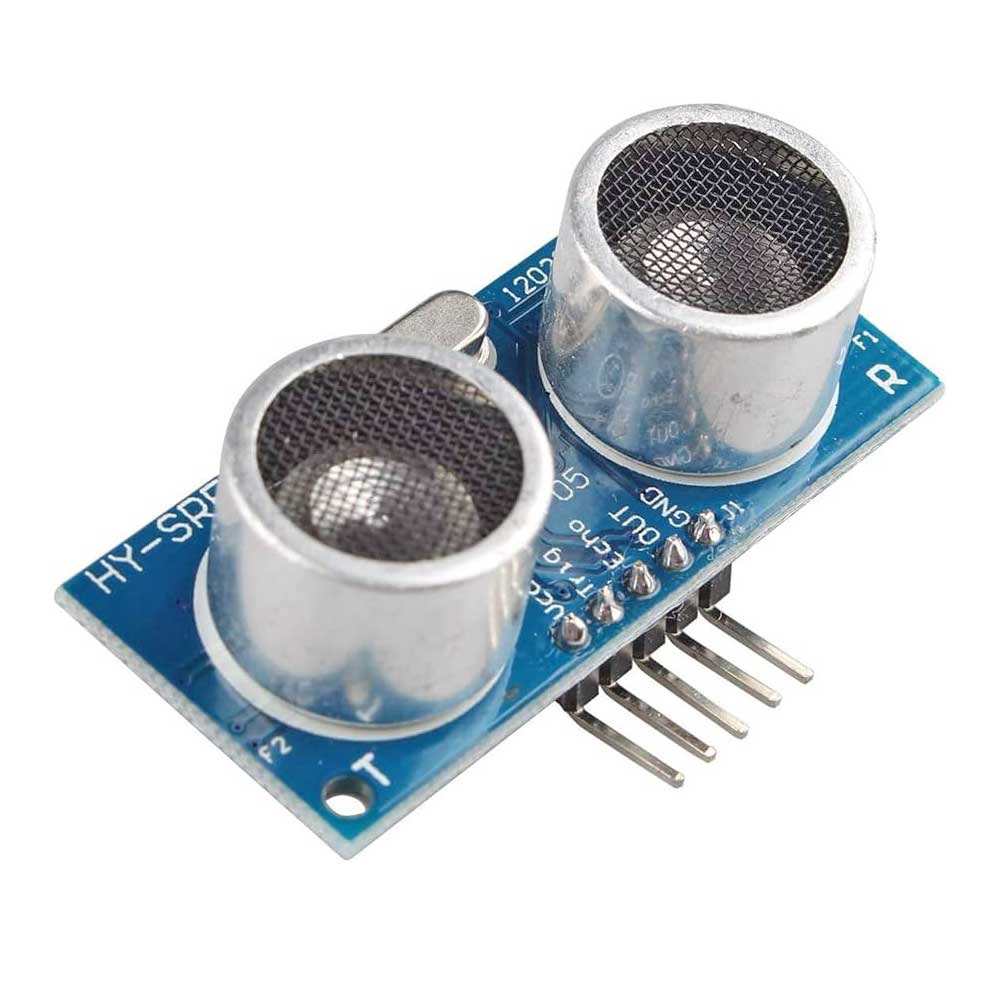

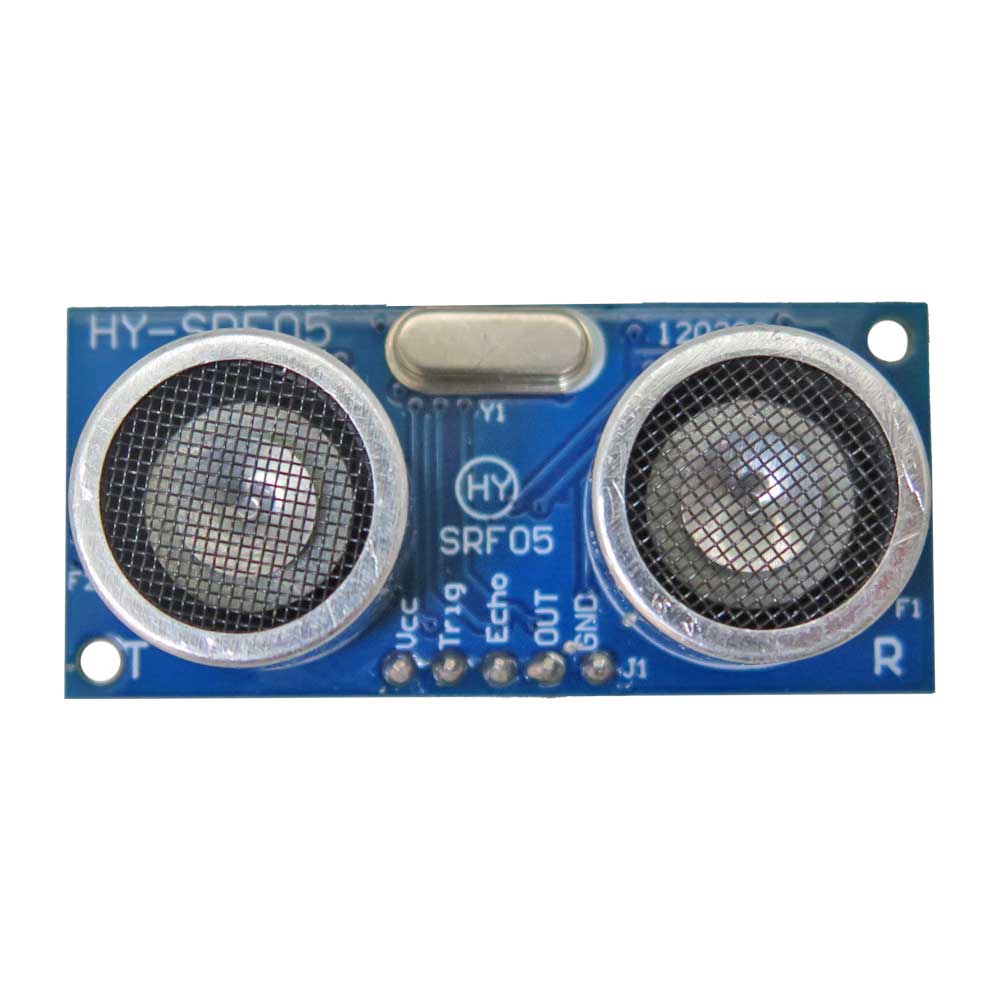

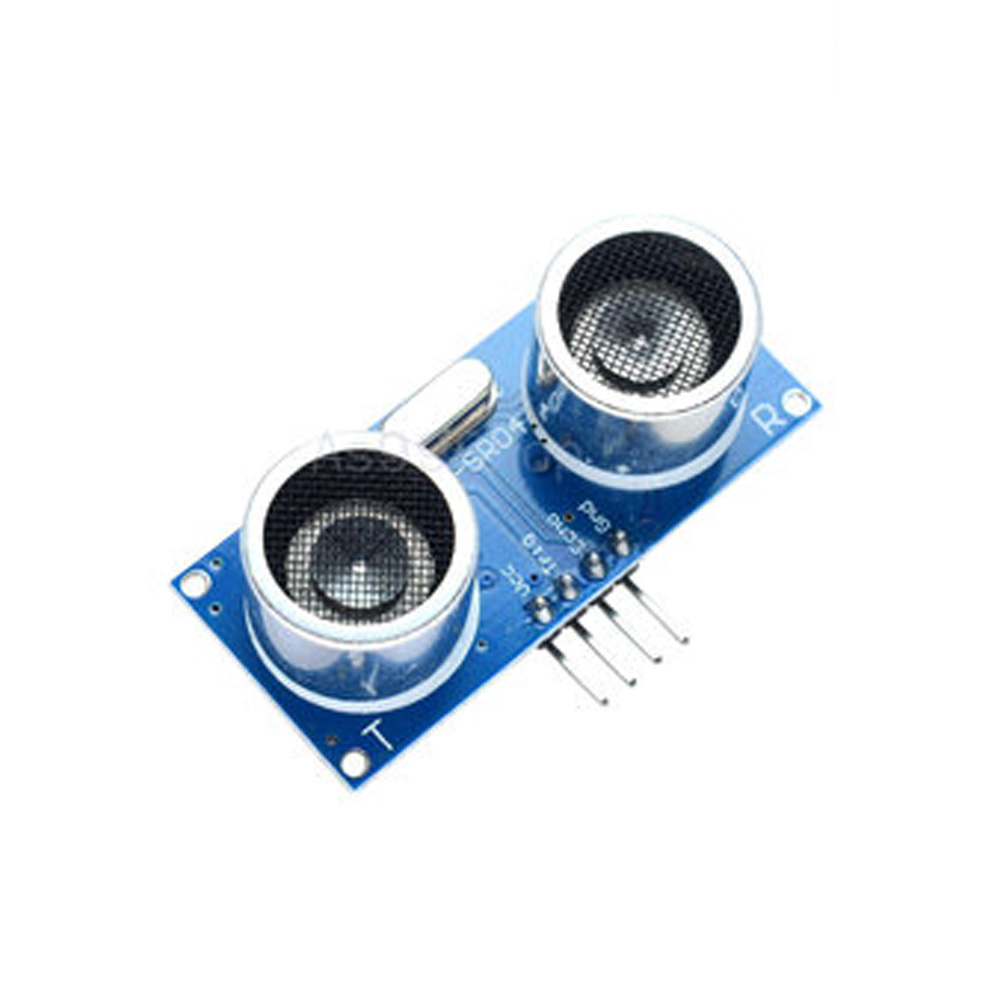

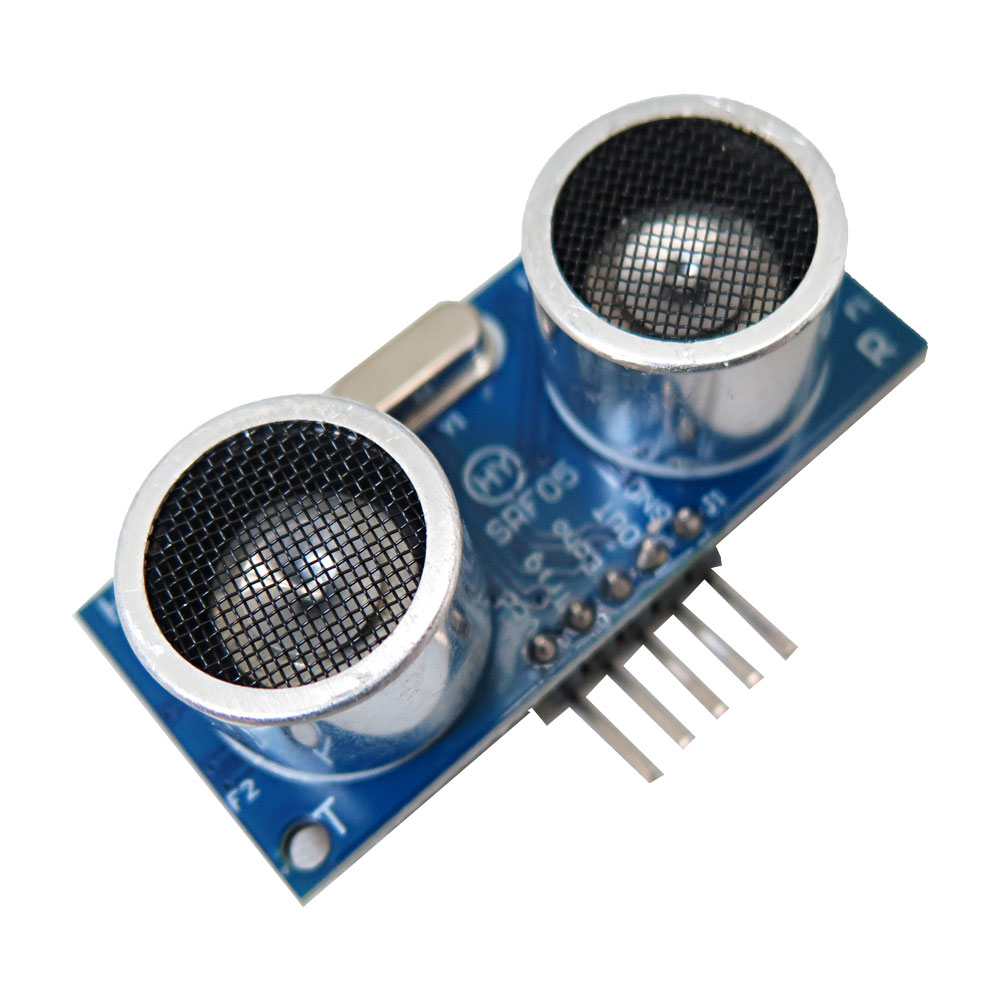

ماژول آلتراسونیک سنجش مسافت IOE-SR05 با رنج بین 0 تا 2 متر دارای ارتباط سریال

سنسور IOE-SR05 یکی از متداول ترین سنسورهای آلتراسونیک است که با آردوینو به خوبی کارمی کند. اساس کار این ماژول آلتراسونیک ( فراصوت ) مشابه رادار یا ردیاب صوتی، تشخیص ویژگی‌های هدف از طریق تحلیل بازتاب امواج رادیویی یا صوتی می‌باشد. این ماژول با ایجاد امواج صوتی فرکانس بالا، موج بازتاب شده را دریافت و تحلیل می‌کنند. این حسگرها با محاسبه زمان بین فرستادن سیگنال و گرفتن بازتاب، فاصله تا جسم را محاسبه می‌کنند. از این فناوری به راحتی می توان در اندازه گیری مسافت و فاصله ما بین دستگاه و اجسام یا زمین استفاده کرد.

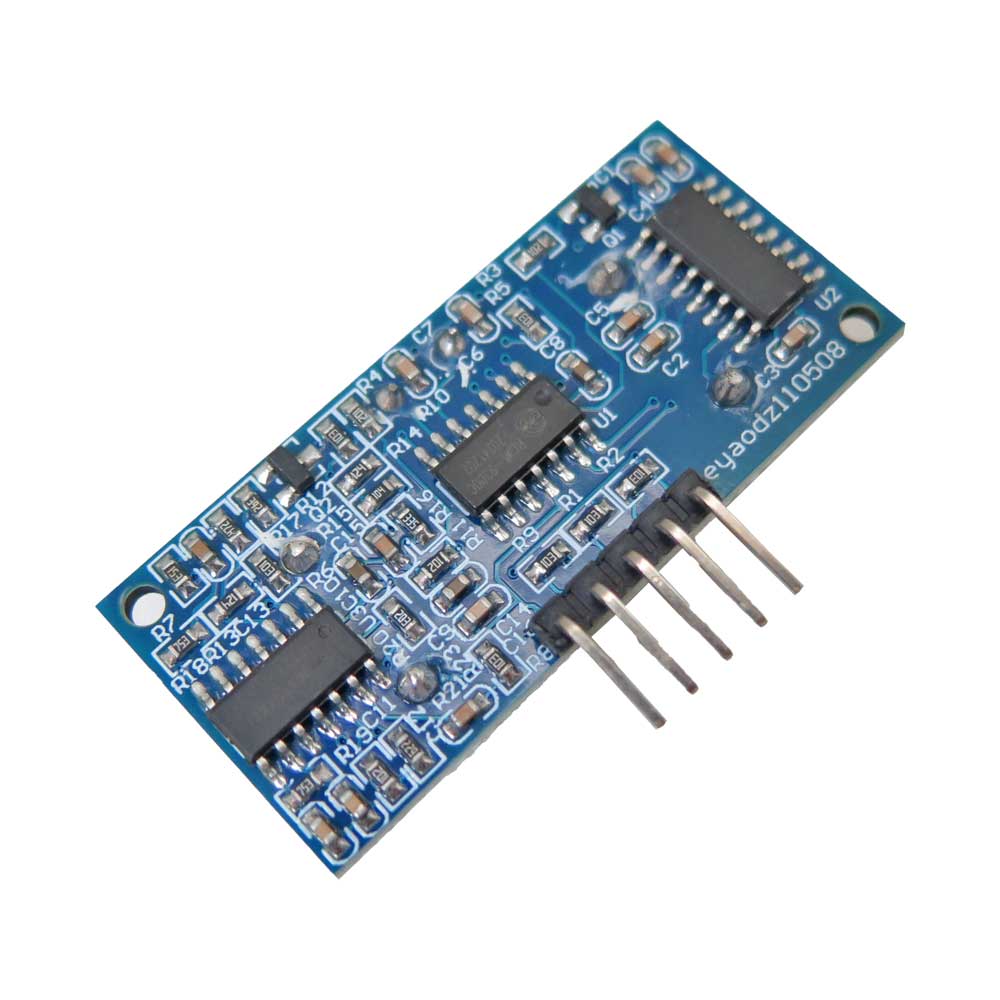

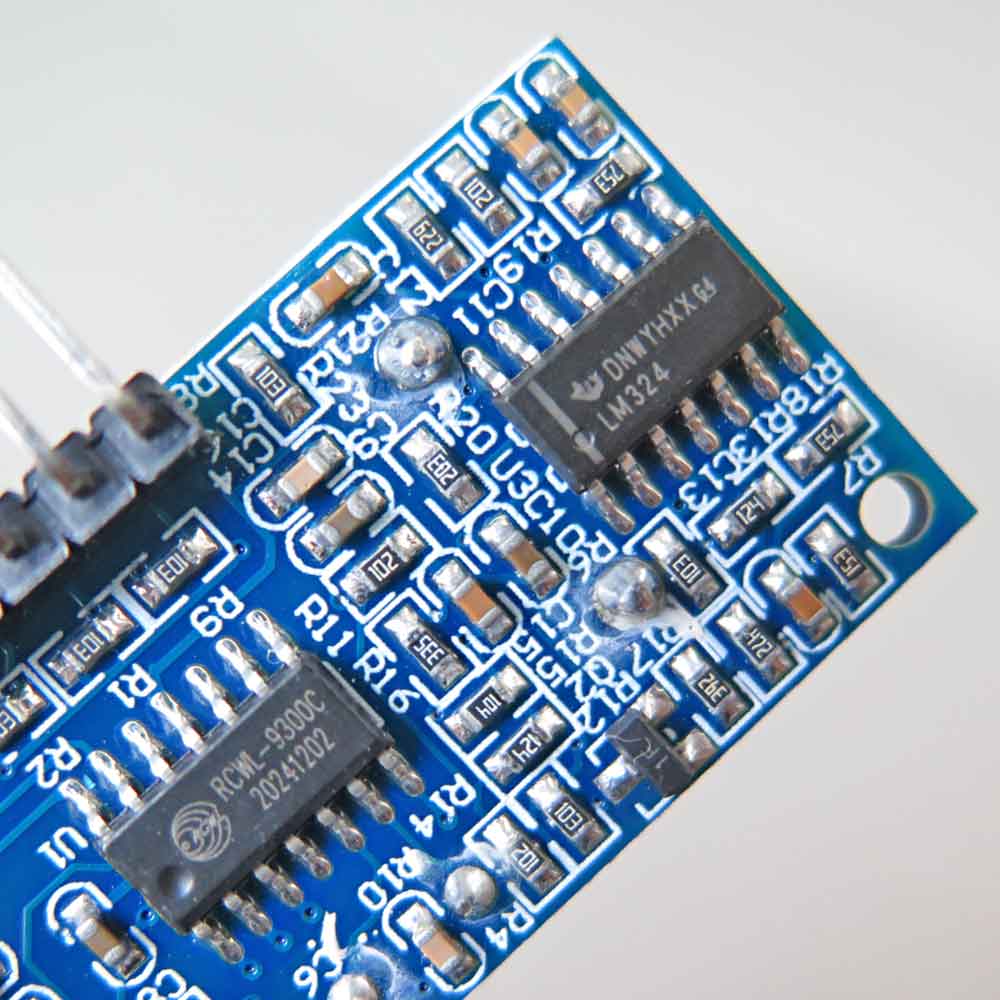

در این ماژول ها معمولا یک سنسور برای ارسال موج و سنسوری دیگر برای دریافت بازتاب آن موج بر روی یک برد واقع شده که با کمک مدار الکترونیکی واسط، کار را برای استفاده از این ماژول بسیار ساده می نماید. به طور کلی این ماژول با همه میکروکنترلر ها سازگار می باشد اما چنانچه از آردوینو برای به کارگیری این ماژول استفاده می نمایید با استفاده از توابع NewPing در چند خط کد می توانید آن را راه اندازی نمایید.

ماژول آلتراسونیک IOE-SR05قادر به اندازه گیری فاصله های 0 تا 200 سانتی متر به صورت غیرتماسی است و با امواج صوتی 40 کیلوهرتز کار می کند. این ماژول دارای ولتاژ تغذیه 5 ولت است و از طریق پورت سریال با میکروکنترلرها ارتباط برقرار می کند.


کاربرد ماژول فاصله سنج:

  1. سیستم های امنیتی
  2. سیستم های پارکینگ
  3. ساخت ربات
  4. مسیریابی
  5. پروژه های اینترنت اشیا

مشخصات ماژول آلتراسونیک فاصله سنج IOE-SR05:

  1. ولتاژ کاری: DC 3.0-5.5V
  2. جریان کاری: 8 میلی آمپر
  3. فرکانس کاری: 40 کیلوهرتز
  4. محدوده : 0 تا 2000 میلی متر
  5. رزولوشن: 1 میلی متر
  6. نرخ baud پورت سریال: 9600,8,n,1
  7. مدت زمان پاسخگویی: 18 میلی‌ثانیه
  8. اندازه های استاندارد: 33 * 22 * 15 میلی متر

Description:

Ultrasonic sensors work by emitting sound waves at a frequency too high for humans to hear. They then wait for the sound to be reflected back, calculating distance based on the time required. This is similar to how radar measures the time it takes a radio wave to return after hitting an object.

Ultrasound is a relatively high-frequency sound with strong directivity. The principle of ultrasonic ranging is to use the propagation velocity of ultrasonic waves in the air as known and to measure the time when the sound waves encounter an obstacle after they are emitted. According to the transmitting and receiving of the time difference to calculate the actual distance from the launch point to the obstacle. Thus, the ultrasonic ranging principle and radar principle are the same.

Application:
security systems
Parking systems
Build a robot
Routing

Specifications:
Model: IOE-SR05
Input Voltage: 3.0V ~ 5.5V
Working Current: 8mA
Working Frequency: 40KHz
Distance Range: 0cm ~ 200cm
Resolution: 1mm
Response Time: 18ms
Pin Number: 5 Pins
Sizes: 33mm x 22mm x 15mm
