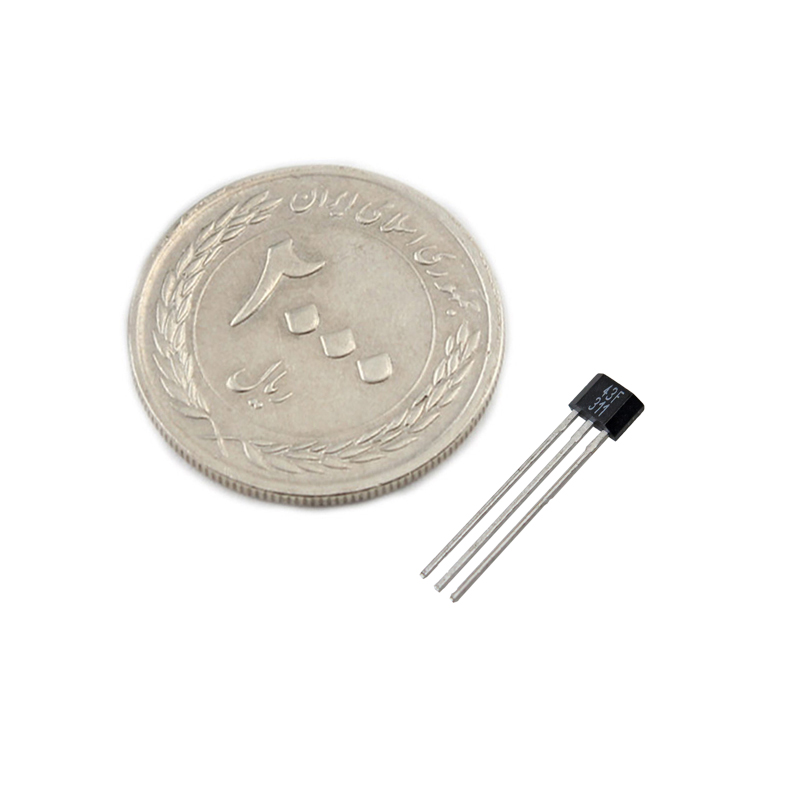

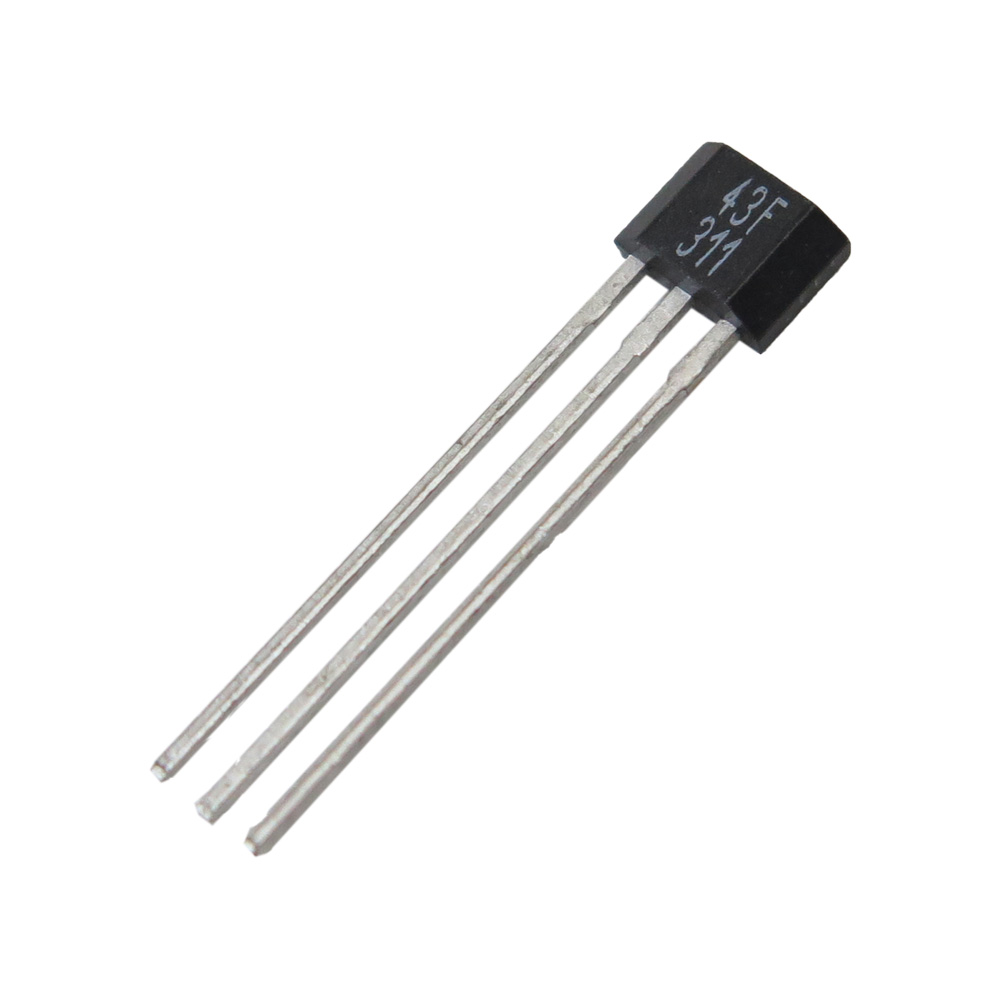

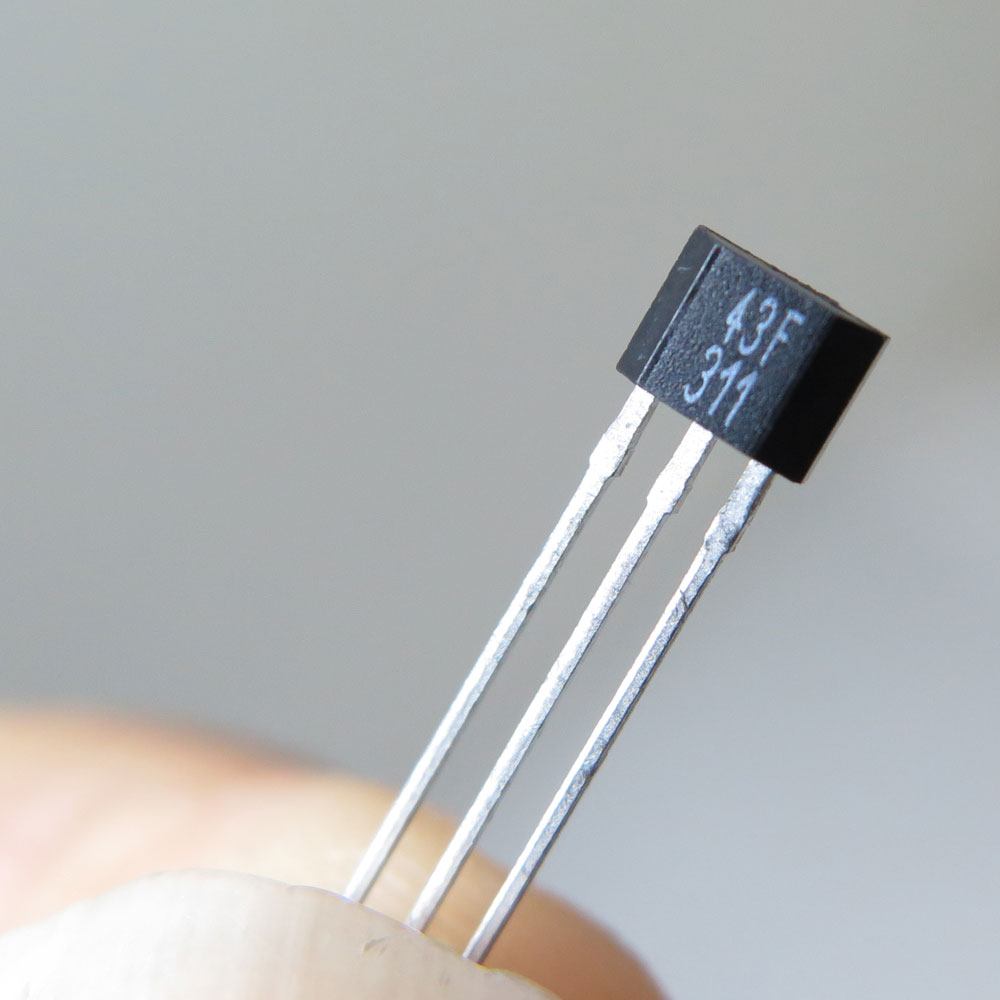

سنسور اثر هال DH43AF
سنسور اثر هال مدل DH43AF تک قطبی قطعه ای است که برای اندازه گیری بزرگی یک میدان مغناطیسی استفاده می شود. ولتاژ خروجی آن به طور مستقیم با قدرت میدان مغناطیسی آن متناسب است. از سنسورهای اثر هال برای سنجش نزدیکی ، موقعیت یابی ، تشخیص سرعت و سنجش جریان استفاده می شود. از این سنسورها معمولاً به منظور سنجش سرعت چرخ ها و شفت ها استفاده می شود، مانند زمان بندی احتراق موتور احتراق داخلی، فشار سنج و سیستم های ترمز ضد قفل. این سنسور ها همچنین در موتورهای برقی DC بدون جاروبک استفاده می شوند تا موقعیت آهنربای دائمی را تشخیص دهند.پین ها:
1. Vcc
2. Vss
3. DO
کاربرد سنسور مغناطیسی DH43AF:
- سنجش موقعیت
- ترانسفورماتورهای جریان مستقیم (DC)
- شاخص سطح سوخت خودرو
- تردمیل برقی
- وغیره....
مشخصات سنسور DH43AF:
- رنج ولتاژ: 4.5 تا 25 ولت
- مجهز به مدار حفاظت الکترواستاتیک و جبران دما
- مجهز به خروجی Open collector
- حداکثر جریان Sink خروجی: 25 میلی آمپر
- پکیج: TO-92S
Description:
A Hall effect sensor is a device that is used to measure the magnitude of a magnetic field. Its output voltage is directly proportional to the magnetic field strength through it. Hall effect sensors are used for proximity sensing, positioning, speed detection, and current sensing applications. Hall sensors are commonly used to time the speed of wheels and shafts, such as for internal combustion engine ignition timing, tachometers, and anti-lock braking systems. They are also used in brushless DC electric motors to detect the position of the permanent magnet.
Pin Definition:
Face to the printing surface, the left to right pins are arranged in the order
1. Vcc
2. Vss
3. DO
Application:
Position measurement
Direct Current (DC) Transformers
Vehicle fuel level indicator
Electric treadmill
Etc....
Specifications:
1. Wide operating voltage range: 4.5V-25V
2. Built-in electrostatic protection circuit
3. Built-in temperature compensation circuit
4. Open collector output
5. Output maximum sink current: 25mA
6. Smaller package size: TO-92S
Limit Value:
Power supply voltage: Vcc: 4.5~25V Magnetic induction: B is not limited to mT Output reverse breakdown voltage: V 30 V
Output load current IOL: 25mA
operating temperature range TA: -45～150°C
Storage temperature range TS: -65～150 °C
