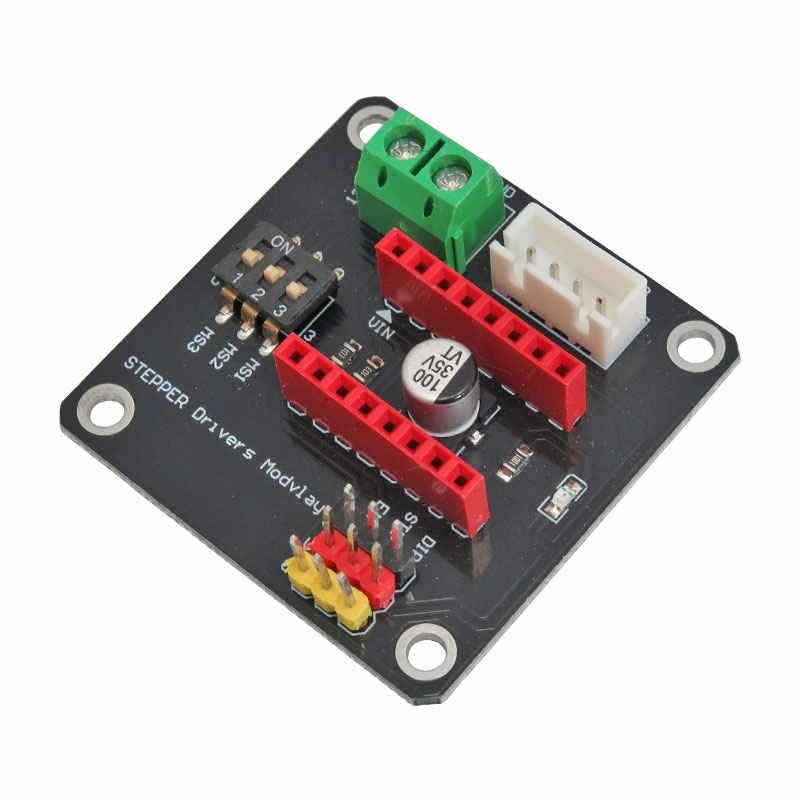

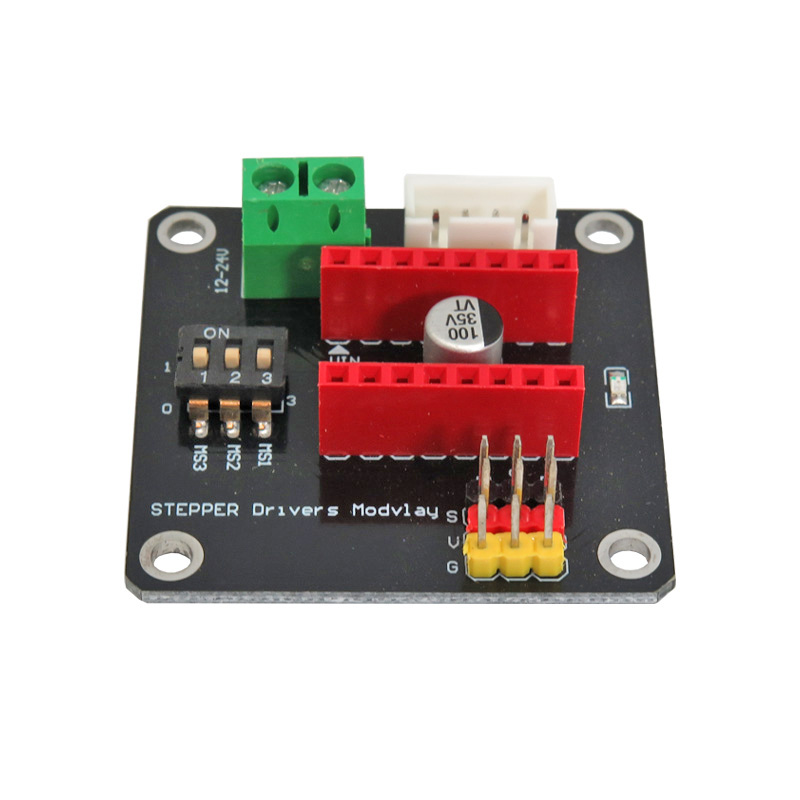

برد توسعه درایور استپر موتور A4988 و DRV8825 مخصوص پرینتر سه بعدی
برد توسعه درایور استپر موتور 8825 / A4988 یک راهکار حرفه ای و بهینه برای کنترل دقیق موتورهای استپر در پروژه های پرینتر سه بعدی ، CNC و سیستم های حرکتی مبتنی بر آردوینو محسوب می شود. این محصول با پشتیبانی همزمان از درایورهای پرکاربرد A4988 و DRV8825 ، امکان انتخاب انعطاف پذیر در طراحی و پیاده سازی پروژه های کنترلی را فراهم می کند و به دلیل ساختار استاندارد ، به راحتی با بردهای Arduino UNO R3 و شیلد RAMPS 1.4 سازگار می شود.
در این برد ، کنترل موتور استپر تنها با چند ورودی دیجیتال انجام می شود و سیگنال های جهت ، فعال سازی و سرعت به صورت پایدار و دقیق منتقل می گردند. استفاده از ماژول درایور استپر موتور در این ساختار باعث کاهش نویز ، افزایش دقت حرکت و بهبود عملکرد کلی سیستم می شود. این ویژگی به خصوص در کاربردهایی که نیاز به حرکت نرم و یکنواخت وجود دارد ، اهمیت بالایی دارد.
برد توسعه درایور استپر موتور DRV8825-A4988 با ولتاژ منطقی 5 ولت کار می کند و محدوده ولتاژ ورودی آن بین 12 تا 30 ولت است ، بنابراین برای سیستم های 12 ولت و 24 ولت انتخابی مناسب به شمار می رود. وجود کلیدهای DIP روی برد امکان تنظیم میکرواستپ را فراهم کرده و کاربر می تواند با انتخاب حالت های مختلف ، دقت و نرمی حرکت موتور را متناسب با نیاز پروژه تنظیم کند و در پروژه های حساس تاثیر مستقیم بر کیفیت خروجی دارد.
در پروژه های ساخت و توسعه ، این محصول به عنوان یک برد کنترل و راه انداز استپر موتور DRV8825 A4988 برای پروژه های DIY مورد استفاده قرار می گیرد و به کاربران اجازه می دهد ایده های خلاقانه خود را با حداقل پیچیدگی پیاده سازی کنند. همچنین در کاربردهای مرتبط با چاپ سه بعدی ، این برد نقش یک برد کنترل استپر موتور پرینتر سه بعدی را ایفا می کند و با پشتیبانی از موتورهای استپر سایز 42 ، به عنوان درایور استپر موتور 42 پرینتر سه بعدی عملکردی پایدار و دقیق ارائه می دهد.
در سیستم های صنعتی و نیمه صنعتی ، استفاده از ماژول کنترل استپر موتور CNC به کمک این برد باعث افزایش دقت موقعیت یابی و کاهش لرزش در حین حرکت می شود. طراحی فشرده و مهندسی شده برد توسعه درایور استپر موتور A4988 DRV8825 با ابعاد : 42x42x15 میلی متر ، نصب آسان در فضاهای محدود را امکان پذیر کرده است و ترمینال های بدون پیچ نیز اتصال سریع و ایمن منبع تغذیه و موتور را فراهم می کنند.
در این برد ، کنترل موتور استپر تنها با چند ورودی دیجیتال انجام می شود و سیگنال های جهت ، فعال سازی و سرعت به صورت پایدار و دقیق منتقل می گردند. استفاده از ماژول درایور استپر موتور در این ساختار باعث کاهش نویز ، افزایش دقت حرکت و بهبود عملکرد کلی سیستم می شود. این ویژگی به خصوص در کاربردهایی که نیاز به حرکت نرم و یکنواخت وجود دارد ، اهمیت بالایی دارد.
برد توسعه درایور استپر موتور DRV8825-A4988 با ولتاژ منطقی 5 ولت کار می کند و محدوده ولتاژ ورودی آن بین 12 تا 30 ولت است ، بنابراین برای سیستم های 12 ولت و 24 ولت انتخابی مناسب به شمار می رود. وجود کلیدهای DIP روی برد امکان تنظیم میکرواستپ را فراهم کرده و کاربر می تواند با انتخاب حالت های مختلف ، دقت و نرمی حرکت موتور را متناسب با نیاز پروژه تنظیم کند و در پروژه های حساس تاثیر مستقیم بر کیفیت خروجی دارد.
در پروژه های ساخت و توسعه ، این محصول به عنوان یک برد کنترل و راه انداز استپر موتور DRV8825 A4988 برای پروژه های DIY مورد استفاده قرار می گیرد و به کاربران اجازه می دهد ایده های خلاقانه خود را با حداقل پیچیدگی پیاده سازی کنند. همچنین در کاربردهای مرتبط با چاپ سه بعدی ، این برد نقش یک برد کنترل استپر موتور پرینتر سه بعدی را ایفا می کند و با پشتیبانی از موتورهای استپر سایز 42 ، به عنوان درایور استپر موتور 42 پرینتر سه بعدی عملکردی پایدار و دقیق ارائه می دهد.
در سیستم های صنعتی و نیمه صنعتی ، استفاده از ماژول کنترل استپر موتور CNC به کمک این برد باعث افزایش دقت موقعیت یابی و کاهش لرزش در حین حرکت می شود. طراحی فشرده و مهندسی شده برد توسعه درایور استپر موتور A4988 DRV8825 با ابعاد : 42x42x15 میلی متر ، نصب آسان در فضاهای محدود را امکان پذیر کرده است و ترمینال های بدون پیچ نیز اتصال سریع و ایمن منبع تغذیه و موتور را فراهم می کنند.
نکته : لطفا هنگام نصب ماژول درایو به جهت آن توجه کنید ، در غیر این صورت ماژول آسیب خواهد دید.
کاربرد :
- کنترل محور های حرکتی پرینتر سه بعدی با موتور استپر سایز 42
- راه اندازی و کنترل موتور های استپر در دستگاه های CNC و برش دقیق
- کنترل دقیق حرکت موتور استپر در پروژه های آردوینو و DIY
- استفاده در سیستم های رباتیک برای حرکت خطی و چرخشی با دقت بالا
- به کارگیری در ماشین آلات صنعتی سبک با نیاز به کنترل سرعت و جهت موتور
مشخصات :
- سازگاری با درایور های استپر موتور : A4988 , DRV8825
- ولتاژ منطقی کاری : 5 ولت
- محدوده ولتاژ ورودی تغذیه : 12 تا 30 ولت
- پشتیبانی از سیستم های تغذیه : 12 ولت , 24 ولت
- نوع رابط کنترلی : جهت , فعال سازی , سرعت
- نوع پورت های کنترلی : دیجیتال
- مناسب برای موتور استپر : سایز 42

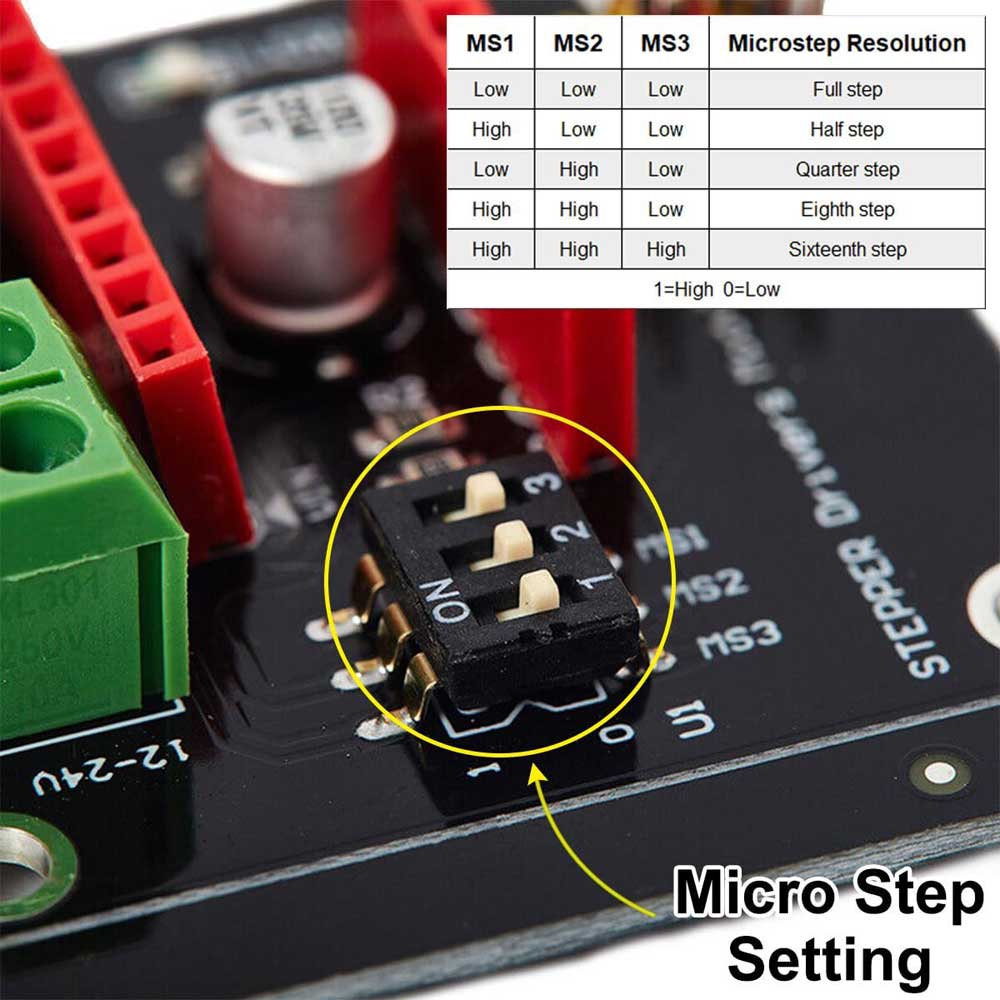

- دارای کلید تنظیم میکرواستپ : DIP Switch داخلی
- قابلیت تنظیم میکرواستپ و جریان موتور

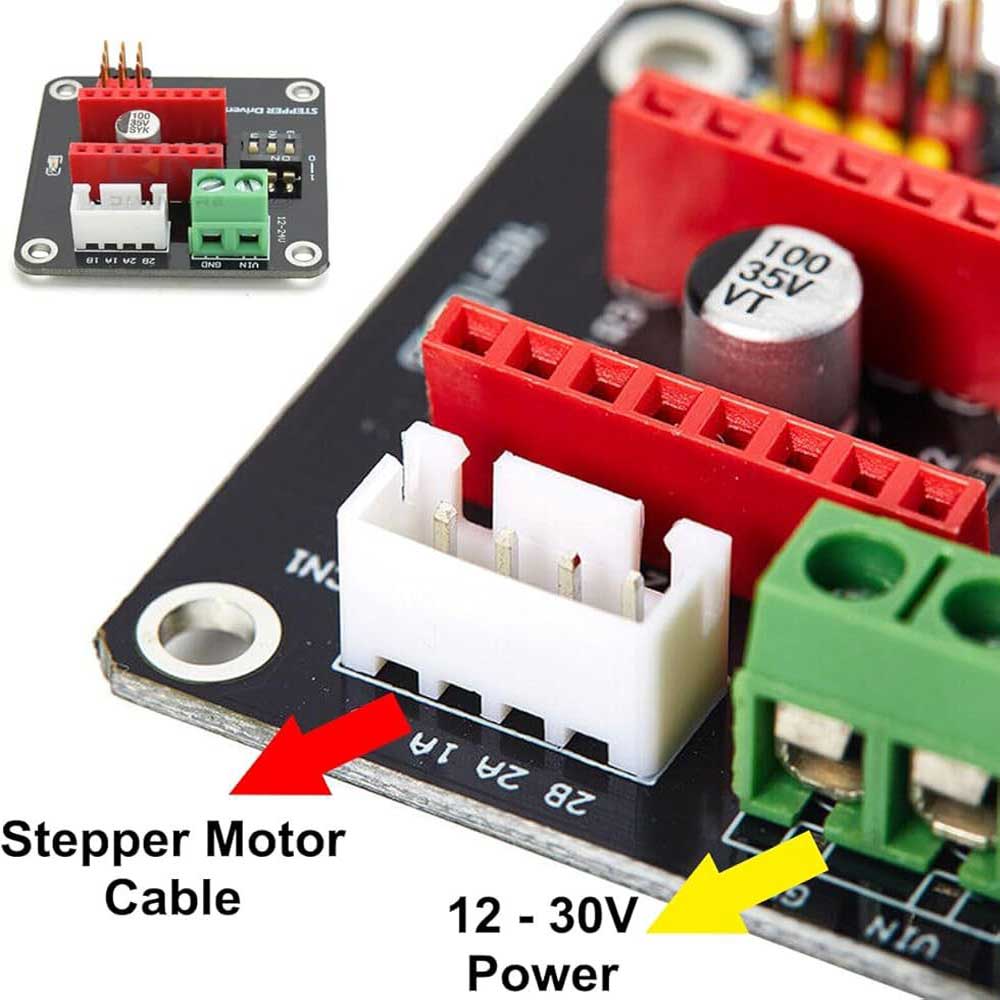

- نوع اتصال تغذیه : ترمینال بدون پیچ
- سازگاری با برد های کنترلی : Arduino UNO R3 , RAMPS 1.4
- کاربرد اصلی : پرینتر سه بعدی , CNC , پروژه های DIY

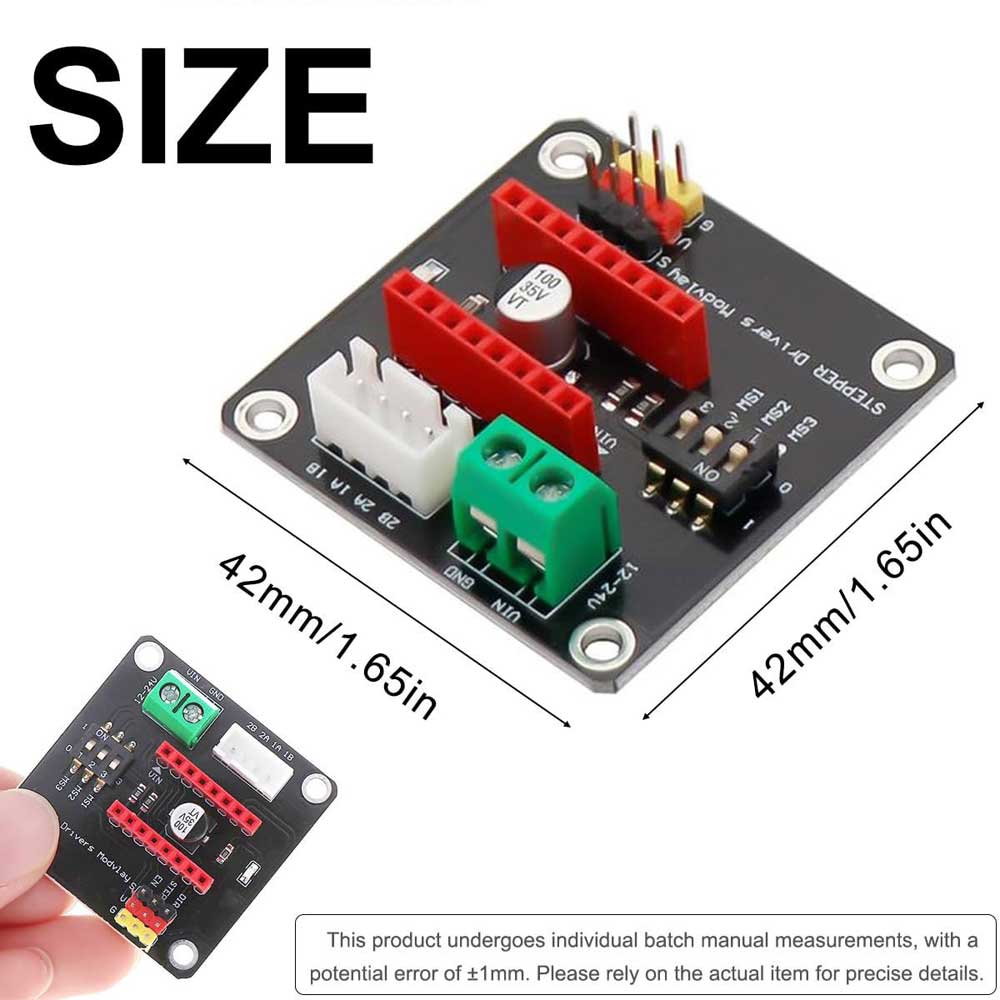

- ابعاد برد : 42x42x15 میلی متر
- قطر سوراخ های نصب : 3 میلی متر
- گام سوراخ های نصب : 35.56x35.56 میلی متر
ویژگی ها :
- قابلیت کنترل دقیق حرکت موتورهای استپر با تنظیم میکرواستپ
- سازگاری کامل با بردهای آردوینو و شیلد RAMPS 1.4
- اتصال سریع و ایمن با ترمینال بدون پیچ
- طراحی فشرده و نصب آسان در فضاهای محدود
- سازگار با سیستم های تغذیه 12 ولت و 24 ولت
مستندات:
فیلم راه اندازی درایور استپ موتور DRV8825 A4988
Features:
Logic voltage: 5VInput voltage: 12-30V
Ports: Digital
Interface: Direction, enable, speed
Applicable module: A4988, DRV8825
Size: 42 x 42 x 15mm
Fixed: 3mm
Pitch: 1400 x 1400mil (35.56 x 35.56mm)
