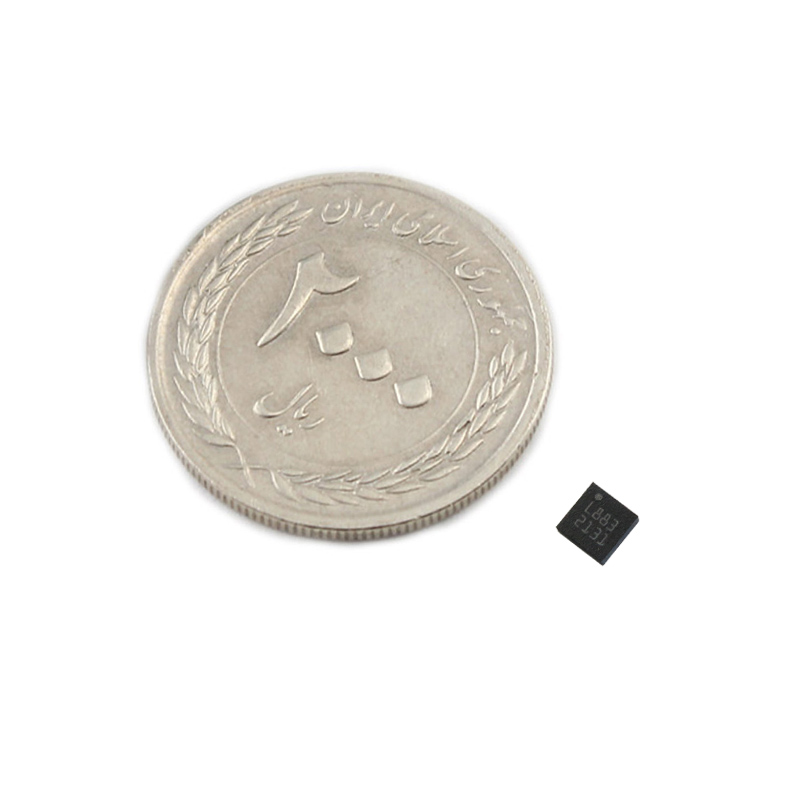

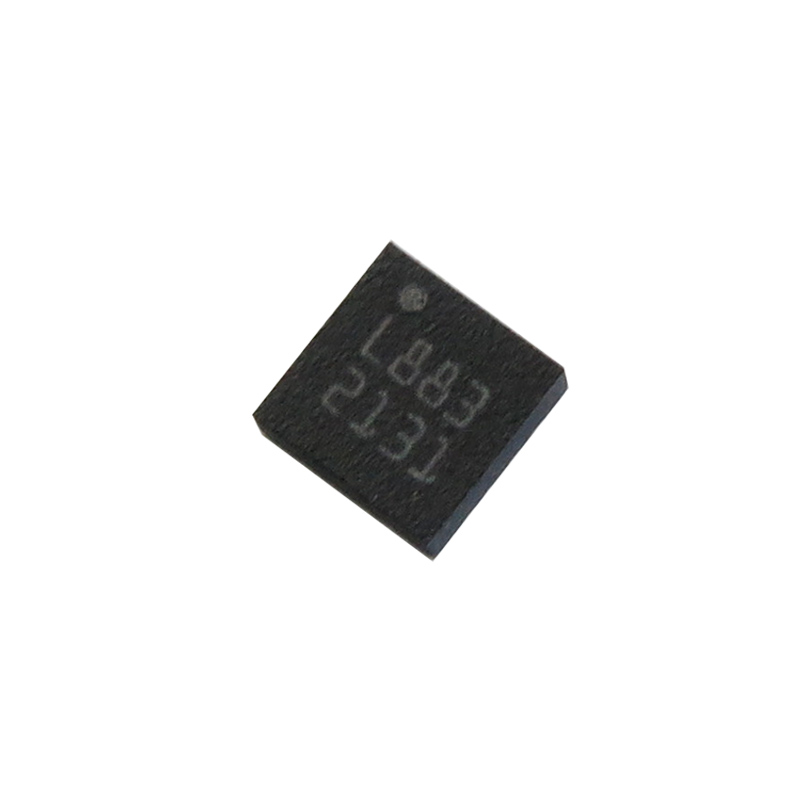

سنسور جهت یاب دیجیتال HMC5883L با رابط I2C
سنسور قطب نما دیجیتال سه محوره HMC5883L یک حسگر دقیق میدان مغناطیسی بر پایه فناوری AMR است که برای تعیین جهت جغرافیایی و اندازه گیری شدت میدان زمین در پروژه های الکترونیک و رباتیک استفاده می شود . این قطعه که توسط شرکت Honeywell طراحی شده ، شامل سنسور های مغناطیسی با دقت بالا ، تقویت کننده داخلی ، مبدل 12 بیت آنالوگ به دیجیتال و مدار حذف خطا است و از طریق رابط I2C به راحتی به میکروکنترلر متصل می شود . ولتاژ کاری بین 2.16 تا 3.6 ولت بوده و مصرف جریان در حدود 100 میکرو آمپر است که برای دستگاه های باتری خور مناسب می باشد . نرخ خروجی تا 160 هرتز و دقت تعیین جهت حدود 1 تا 2 درجه بوده و محدوده اندازه گیری میدان تا 8 گاوس می رسد .
در کاربرد های عملی ، ماژول قطب نما HMC5883L در ربات های مسیریاب ، سیستم های ناوبری خودرو ، پهپاد ها ، تجهیزات اینترنت اشیا و دستگاه های موقعیت یاب شخصی استفاده می شود . قابلیت کالیبراسیون نرم افزاری و تست داخلی باعث می شود تکنسین ها بتوانند عملکرد سنسور را در مراحل طراحی و تولید بررسی کنند . این سنسور مغناطیسی سه محوره HMC5883L میدان مغناطیسی زمین را در محور های X , Y , Z اندازه گیری کرده و داده ها را به صورت دیجیتال ارسال می کند ، بنابراین در ساخت پروژه قطب نما دیجیتال با برد های Arduino و میکروکنترلر های ARM بسیار محبوب است .
در بسیاری از پروژه های آموزشی و صنعتی ، این قطعه با نام ساده تر سنسور HMC5883 نیز شناخته می شود . دقت بالا ، مصرف انرژی کم ، اندازه کوچک ، ارتباط آسان با I2C و پایداری عملکرد در میدان های مغناطیسی مختلف از مزیت های مهم این ماژول هستند . چنین ویژگی هایی امکان طراحی سیستم های جهت یابی دقیق ، ربات های هوشمند و تجهیزات ناوبری قابل اعتماد را فراهم می کند و برای مهندسان الکترونیک و دانشجویان گزینه ای حرفه ای و کاربردی به شمار می آید .
در کاربرد های عملی ، ماژول قطب نما HMC5883L در ربات های مسیریاب ، سیستم های ناوبری خودرو ، پهپاد ها ، تجهیزات اینترنت اشیا و دستگاه های موقعیت یاب شخصی استفاده می شود . قابلیت کالیبراسیون نرم افزاری و تست داخلی باعث می شود تکنسین ها بتوانند عملکرد سنسور را در مراحل طراحی و تولید بررسی کنند . این سنسور مغناطیسی سه محوره HMC5883L میدان مغناطیسی زمین را در محور های X , Y , Z اندازه گیری کرده و داده ها را به صورت دیجیتال ارسال می کند ، بنابراین در ساخت پروژه قطب نما دیجیتال با برد های Arduino و میکروکنترلر های ARM بسیار محبوب است .
در بسیاری از پروژه های آموزشی و صنعتی ، این قطعه با نام ساده تر سنسور HMC5883 نیز شناخته می شود . دقت بالا ، مصرف انرژی کم ، اندازه کوچک ، ارتباط آسان با I2C و پایداری عملکرد در میدان های مغناطیسی مختلف از مزیت های مهم این ماژول هستند . چنین ویژگی هایی امکان طراحی سیستم های جهت یابی دقیق ، ربات های هوشمند و تجهیزات ناوبری قابل اعتماد را فراهم می کند و برای مهندسان الکترونیک و دانشجویان گزینه ای حرفه ای و کاربردی به شمار می آید .
توجه: این کالا شامل مرجوعی نمی باشد.
کاربرد :
- ربات های مسیریاب
- سیستم های ناوبری خودرو
- پهپاد ها و هواپیماهای بدون سرنشین
- دستگاه های موقعیت یاب شخصی
- تجهیزات اینترنت اشیا
- پروژه های آموزشی و آزمایشگاهی
مشخصات :
- ولتاژ کاری : 2.16 تا 3.6 ولت
- مصرف جریان در حالت بیکار : 2 تا 100 میکرو آمپر
- محدوده اندازه گیری میدان مغناطیسی : سنسور قادر است میدان های مغناطیسی تا 8± گاوس را اندازه گیری کند
- رزولوشن دیجیتال : دقت اندازه گیری دیجیتال سنسور بین 0.73 تا 4.35 میلی گاوس است
- حساسیت سنسور : مقدار خروجی سنسور بین 230 تا 1370 LSb به ازای هر گاوس است
- نویز پایه : سطح نویز سنسور در حالت اندازه گیری حدود 2 میلی گاوس است
- خطی بودن : سنسور دارای دقت خطی برابر 0.1± درصد در محدوده اندازه گیری است
- هیسترزیس : تغییرات ناشی از هیسترزیس سنسور برابر 25± ppm است
- حساسیت متقاطع محور : تأثیر میدان های مغناطیسی محور های دیگر بر اندازه گیری هر محور برابر 0.2± درصد است
- نرخ خروجی داده : 0.75 تا 160 هرتز
- زمان آماده به کار آنالوگ : 50 میلی ثانیه
- زمان آماده به کار I2C : مقدار 200 میکرو ثانیه
- تلرانس گین : تغییرات احتمالی مقدار گین سنسور در محدوده 5± درصد قرار دارد
- آدرس I2C : برای خواندن داده 8 بیت 0x3D و برای نوشتن داده 8 بیت 0x3C
- سرعت I2C : مقدار 400 کیلوهرتز
- آزمون خودکار : حساسیت محورها X و Y برابر 1.16± گاوس و محور Z برابر 1.08± گاوس
- حساسیت دمایی : 0.3- درصد در دمای 40- تا 125 درجه سانتی گراد
- ولتاژ ESD : مقاومت در برابر تخلیه الکترواستاتیک مدل انسان تا 2000 ولت و مدل دستگاه شارژ شده تا 750 ولت
- دمای کاری : 30- تا 85 درجه سانتی گراد
- دمای ذخیره سازی : 40- تا 125 درجه سانتی گراد
- رده رفلوی MSL : ماژول در سطح 3 قرار دارد و دمای اوج قابل تحمل آن 260 درجه سانتی گراد است

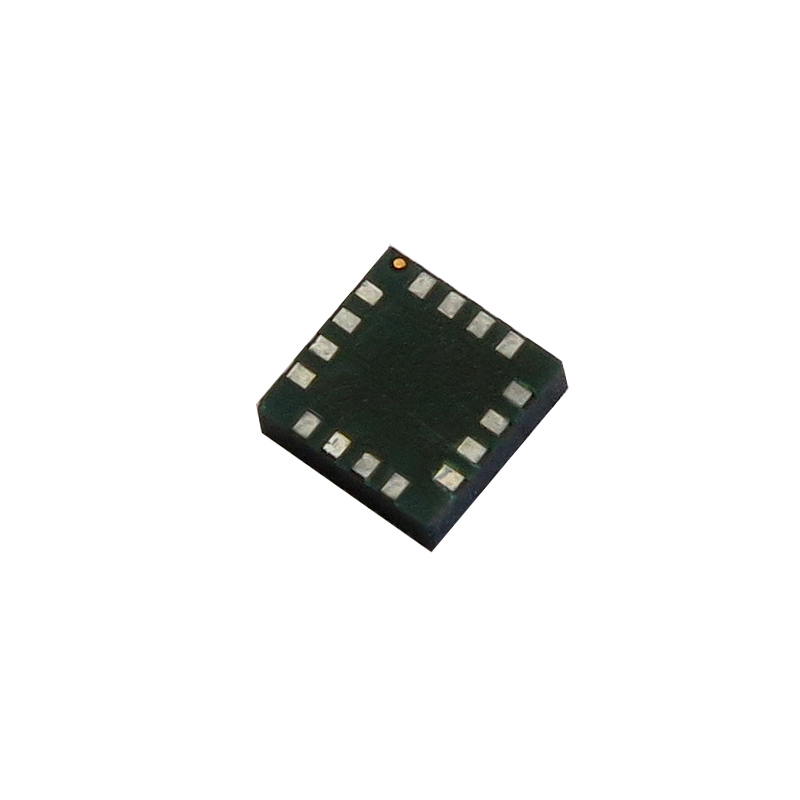

- ابعاد بسته بندی : 3.0x3.0x0.9 میلی متر
- وزن بسته بندی : 18 میلی گرم
ویژگی ها :
- جهت یابی دقیق با دقت 1 تا 2 درجه
- مصرف انرژی پایین و مناسب باتری
- اندازه کوچک و مناسب پروژه های رباتیک و الکترونیک
- پشتیبانی از رابط دیجیتال I2C برای اتصال آسان به میکروکنترلر
مستندات:
دانلود دیتاشیت سنسور قطب نما HMC5883L
Features:
3-Axis Magneto resistive Sensors and ASIC in a 3.0x3.0x0.9mm LCC Surface Mount PackageSmall Size for Highly Integrated Products. Just Add a Micro-Controller Interface, Plus Two External SMT Capacitors Designed for High Volume, Cost Sensitive OEM Designs Easy to Assemble & Compatible with High Speed SMT Assembly
12-Bit ADC Coupled with Low Noise AMR Sensors Achieves 2 milli-gauss Field Resolution in ±8 Gauss Fields
Enables 1° to 2° Degree Compass Heading Accuracy
Built-In Self Test
Enables Low-Cost Functionality Test after Assembly in Production
Low Voltage Operations (2.16 to 3.6V) and Low Power Consumption (100 μA)
Compatible for Battery Powered Applications
Built-In Strap Drive Circuits
Set/Reset and Offset Strap Drivers for Degaussing, Self Test, and Offset Compensation
I2C Digital Interface
Popular Two-Wire Serial Data Interface for Consumer Electronics
Lead Free Package Construction
RoHS Compliance
Wide Magnetic Field Range (+/-8 Oe)
Sensors Can Be Used in Strong Magnetic Field Environments with a 1° to 2° Degree Compass Heading Accuracy
Software and Algorithm Support Available
Compassing Heading, Hard Iron, Soft Iron, and Auto Calibration Libraries Available
Fast 160 Hz Maximum Output Rate
Enables Pedestrian Navigation and LBS Applications
