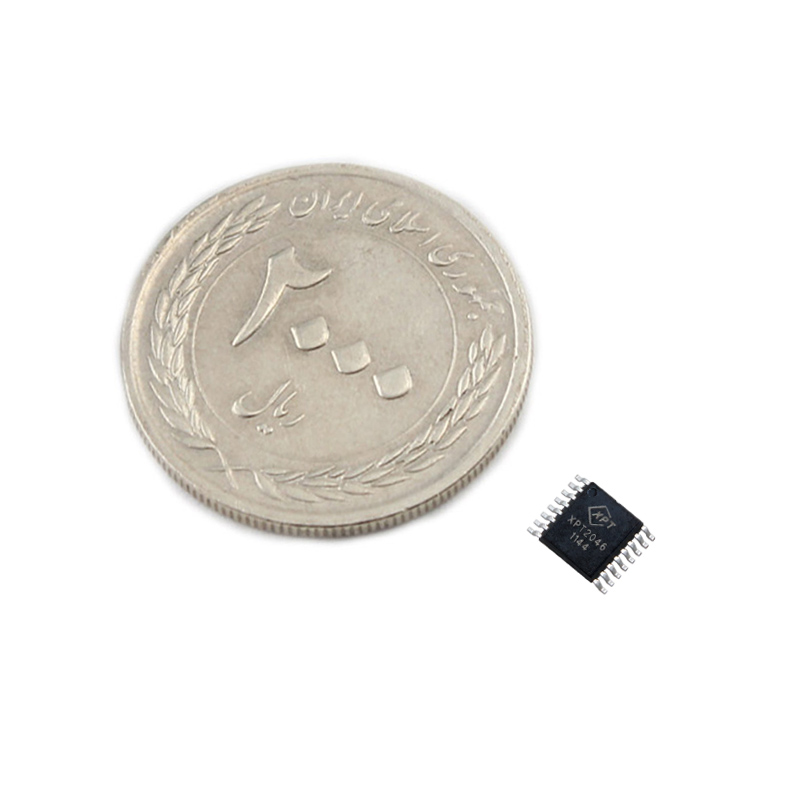

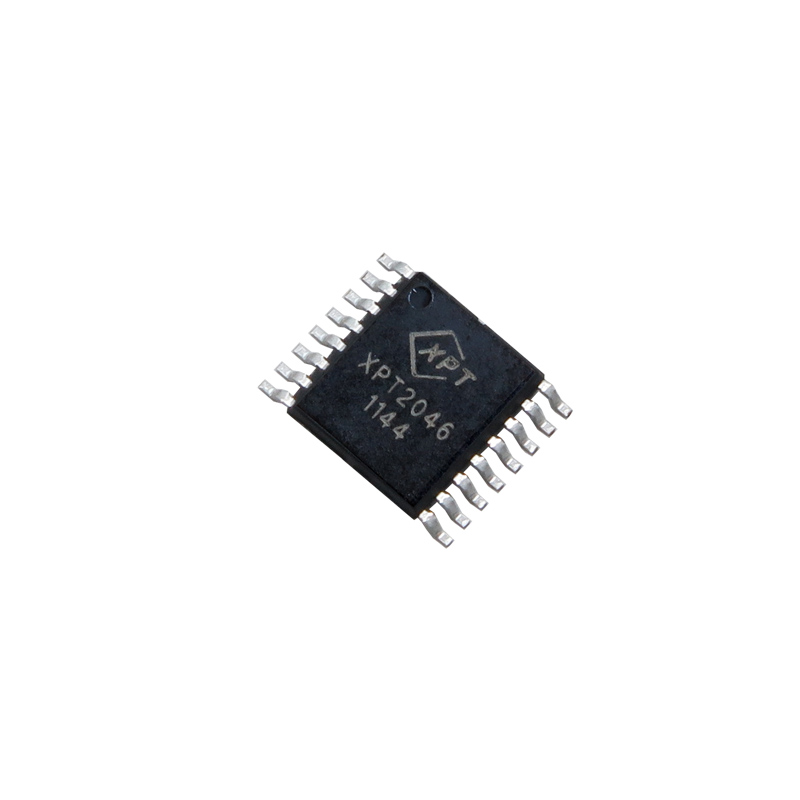

آی سی کنترلر تاچ XPT2046 دارای پکیج TSSOP16

توجه : این کالا شامل مرجوعی نمی باشد.

آی سی XPT2046 معروف ترین IC دیکودر برای تاچ اسکرین های مقاومتی است که شما می توانید این دسته از آی سی را تقریبا در تمام واحدهای مخابراتی پیدا کنید. این محصول یک کنترلر تاچ اسکرین مقاومتی 4 سیمه، شامل یک مبدل A/D نوع SAR125 کیلوهرتز 12 بیتی است و می تواند مکان لمس شده را توسط دو مبدل A/D تشخیص دهد. شما می توانید از طریق SPI میکروکنترلر برای خواندن و نوشتن روی این آی سی استفاده کنید.


کاربرد آی سی کنترلر تاچ XPT2046:

  1. تجهیزات دیجیتالی شخصی
  2. تجهیزات قابل حمل
  3. ترمینال های خروجی فروشگاه ها
  4. سیستم های پیجر
  5. مانیتورها با صفحات نمایشی

مشخصات آی سی کنترلر تاچ XPT2046 :

  1. مبدل آنالوگ به دیجیتال 12 بیتی
  2. محدوده ولتاژ عملیاتی: 2.2V ∼ 3.6V
  3. ولتاژ دیجیتالی سطح پایین 1.5V ∼ VCC
  4. فرکانس نمونه برداری: 125 kHz
  5. ولتاژ رفرنس 2.5V
  6. توان مصرفی پایین 260μA
  7. پکیج بسته بندی 16pin QFN

مستندات:
دیتاشیت آی سی XPT2046


Description:
The XPT2046 is a 4-wire resistive touch screen controller that incorporates a 12-bit 125 kHz sampling SAR type A/D converter.
The XPT2046 operates down to 2.2V supply voltage and supports digital I/O interface voltage from 1.5V to VCC in order to connect low voltage uP.
The XPT2046 can detect the pressed screen location by performing two A/D conversions. In addition to location, the XPT2046 also measures touch screen pressure.On-chip VREF can be utilized for analog auxiliary input, temperature measurement and battery monitoring withthe ability to measure voltage from 0V to 5V.
The XPT2046 also has an on-chip temperature sensor. The XPT2046 is available in 16pin QFN thin package(0.75mm in height) and has the operating temperature range of -40°C to +85°C.


Application:
Personal digital assistants
Portable instruments
Point -of-sale terminals
Pagers
Touch screen monitors
Cellular phones


Features:
12 bit SAR type A/D converter with S/H circuit
Low voltage operation (VCC = 2.2V ∼ 3.6V)
Low voltage digital I/F (1.5V ∼ VCC)
4-wire I/F
Sampling frequency: 125 kHz (max)
On-Chip voltage reference (2.5V)
Pen pressure measurement
On-chip thermo sensor
Direct battery masurement
Low power consumption (260μA)
Package 16pin QFN
