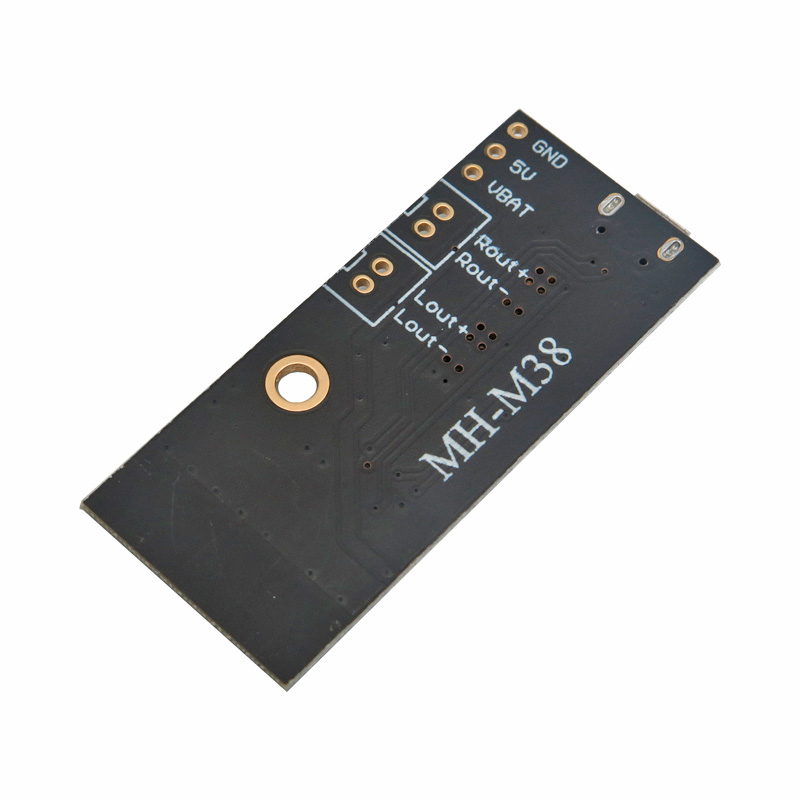

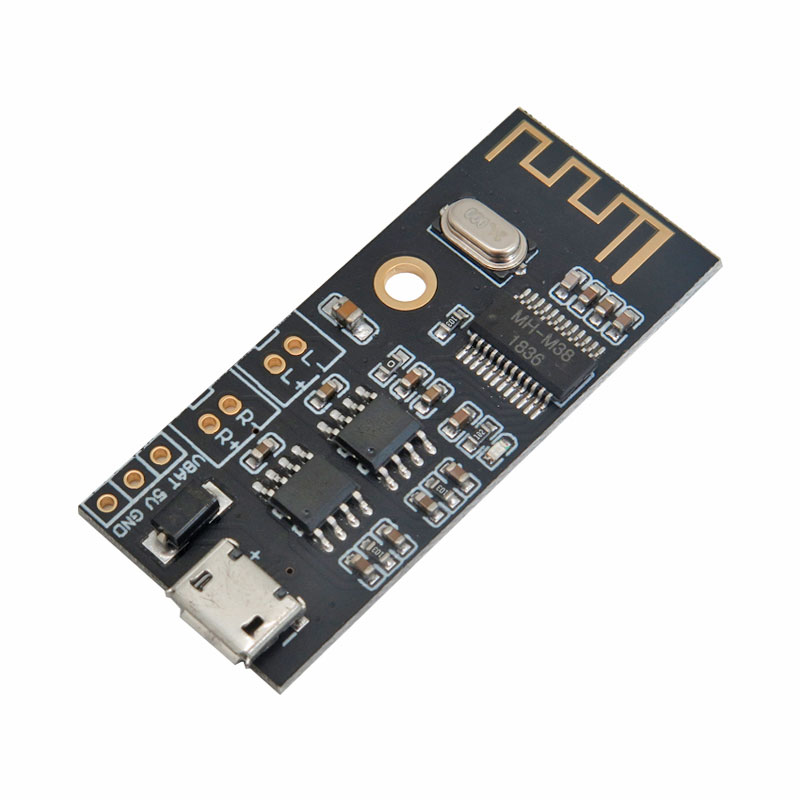

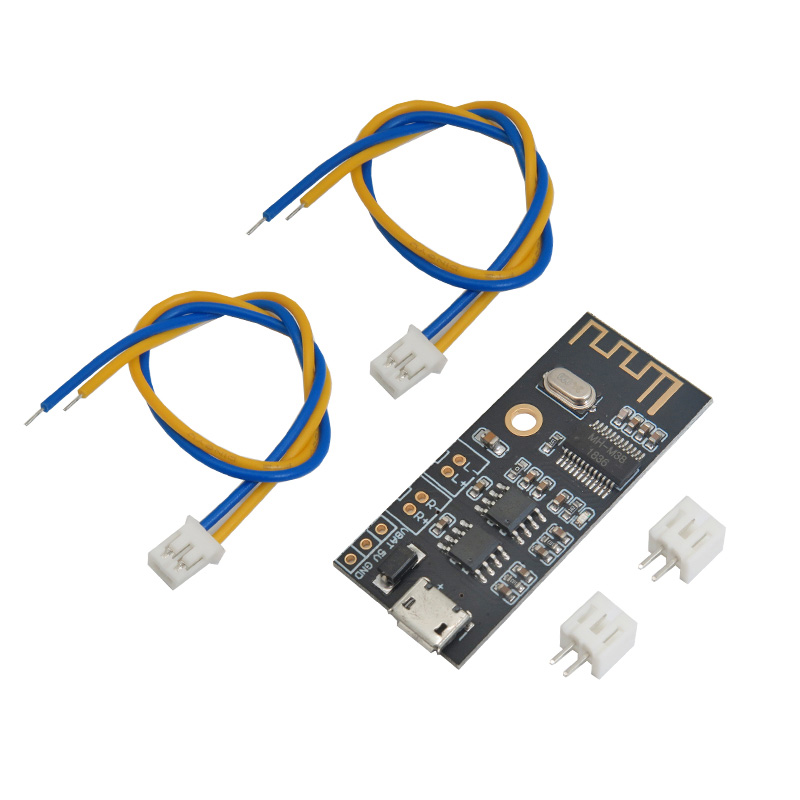

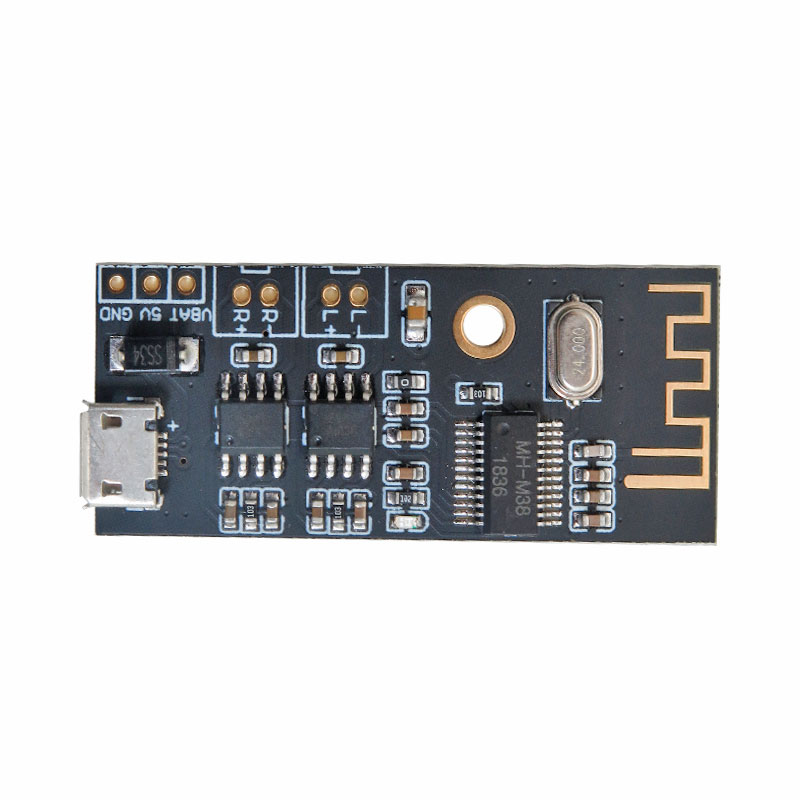

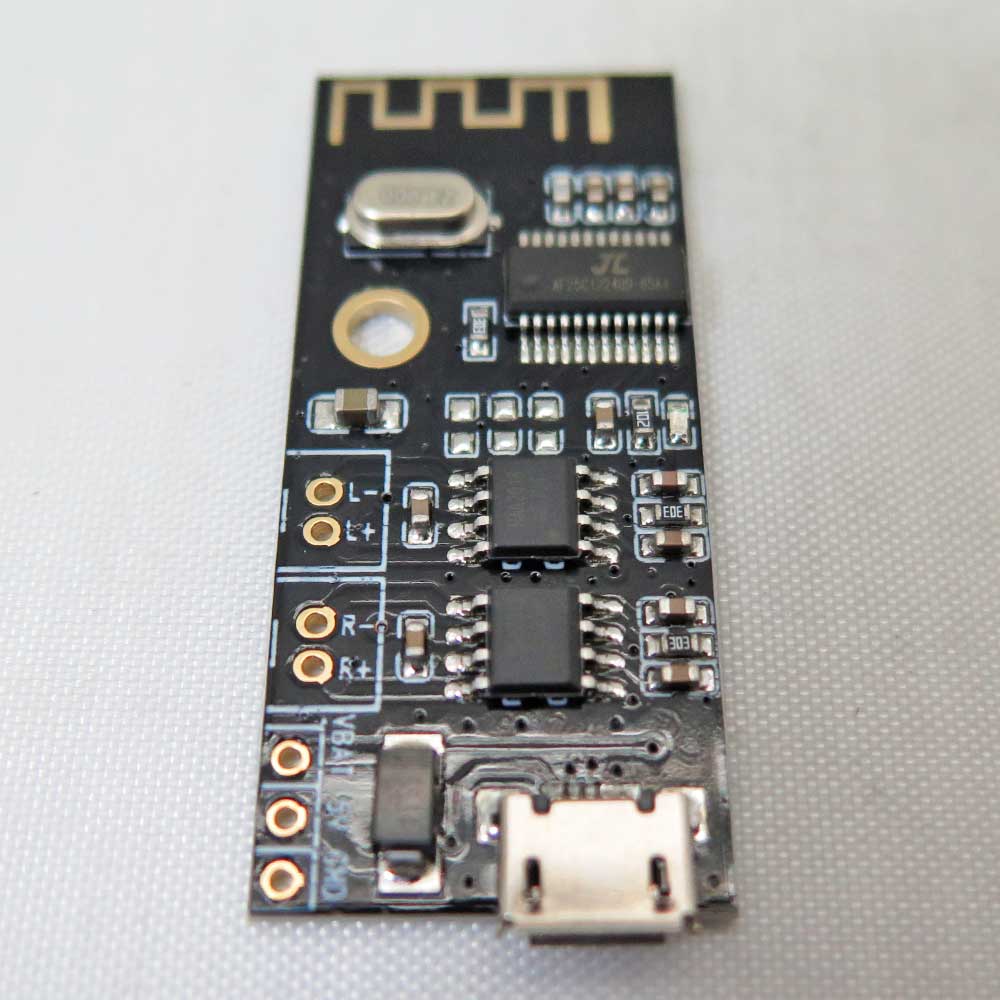

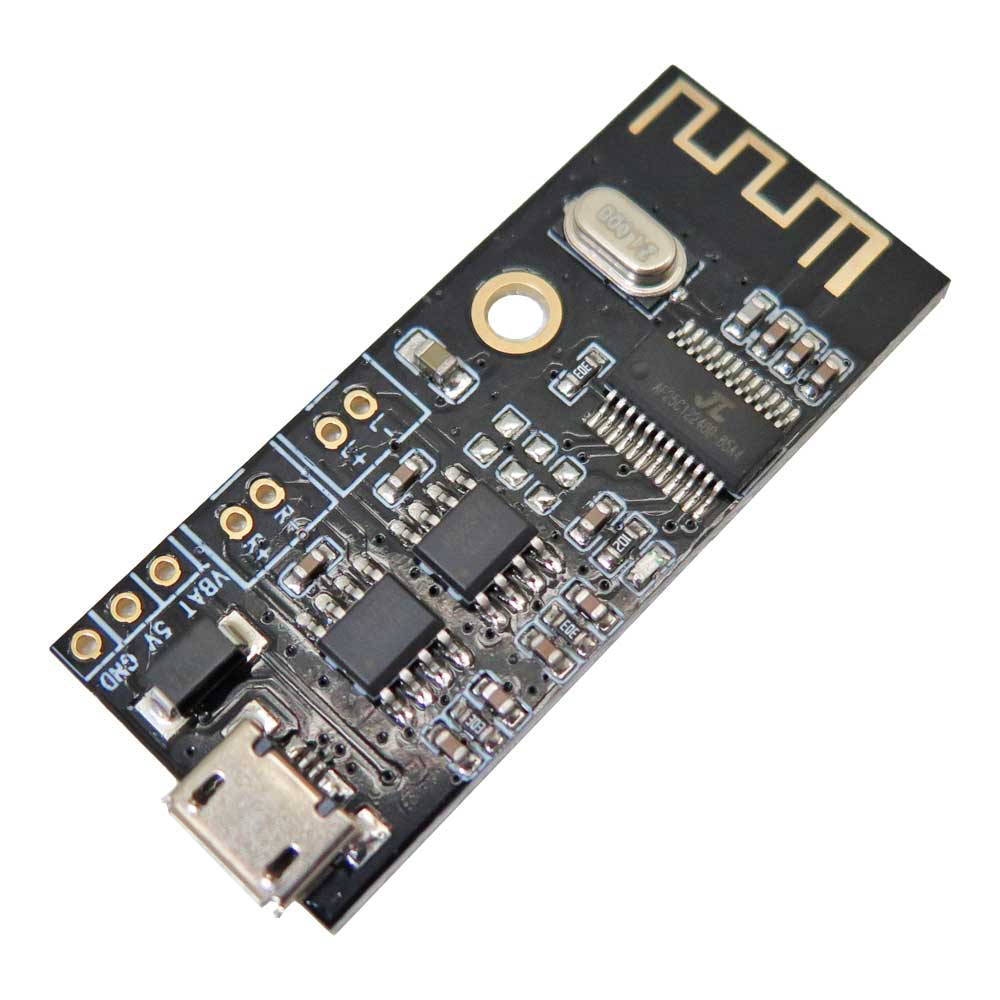

ماژول بلوتوث صوتی MH-M38 دارای 2 خروجی آمپلی فایر استریو 5 وات
ماژول بلوتوث صوتی MH-M38 با کانکتور میکرو USB یک گیرنده صوتی پیشرفته و کم‌حجم است که با بهره‌گیری از بلوتوث نسخه 4.2 ، امکان اتصال بی‌سیم به انواع دستگاه های پخش مانند موبایل ، لپ تاپ و تبلت را فراهم می‌کند . این ماژول بلوتوث با آمپلی فایر داخلی مجهز به تقویت کننده صدای داخلی با توان خروجی 2x5W است و قابلیت اتصال مستقیم به دو بلندگوی 4 تا 8 اهم را دارد ، بدون نیاز به آمپلی فایر خارجی . استفاده از آمپلی فایر مجزا با این ماژول توصیه نمی‌شود ، زیرا مدار داخلی دارای تقویت کننده اختصاصی است و اتصال موازی یا ترکیبی با دیگر آمپلی فایرها ممکن است به چیپ آسیب برساند .
تغذیه ماژول به دو صورت انجام می‌شود : یا از طریق کابل میکرو USB و منبع 5V2A یا با اتصال مستقیم باتری لیتیومی 3.7V به پایه های VBAT و GND . برای دستیابی به بهترین کیفیت صدا ، استفاده از منبع تغذیه پایدار و جریان بالا پیشنهاد می‌شود . علاوه بر بلوتوث ، این ماژول از عملکرد کارت صدای USB نیز پشتیبانی می‌کند و می‌توان آن را با کابل USB به کامپیوتر متصل کرده و بدون نیاز به نصب درایور ، از آن برای پخش موسیقی بهره برد .
خروجی صدای استریو در دو کانال چپ و راست ارائه می‌شود و مناسب برای پروژه های صوتی DIY ، ساخت اسپیکر بلوتوثی ، ارتقاء سیستم های صوتی پرتابل و طراحی گجت های هوشمند خانگی است . این ماژول بلوتوث استریو 5 وات با ابعاد کوچک ، مصرف انرژی بهینه و نصب آسان ، یکی از بهترین گزینه ها برای علاقه‌مندان به الکترونیک و صدا به شمار می‌رود .
تغذیه ماژول به دو صورت انجام می‌شود : یا از طریق کابل میکرو USB و منبع 5V2A یا با اتصال مستقیم باتری لیتیومی 3.7V به پایه های VBAT و GND . برای دستیابی به بهترین کیفیت صدا ، استفاده از منبع تغذیه پایدار و جریان بالا پیشنهاد می‌شود . علاوه بر بلوتوث ، این ماژول از عملکرد کارت صدای USB نیز پشتیبانی می‌کند و می‌توان آن را با کابل USB به کامپیوتر متصل کرده و بدون نیاز به نصب درایور ، از آن برای پخش موسیقی بهره برد .
خروجی صدای استریو در دو کانال چپ و راست ارائه می‌شود و مناسب برای پروژه های صوتی DIY ، ساخت اسپیکر بلوتوثی ، ارتقاء سیستم های صوتی پرتابل و طراحی گجت های هوشمند خانگی است . این ماژول بلوتوث استریو 5 وات با ابعاد کوچک ، مصرف انرژی بهینه و نصب آسان ، یکی از بهترین گزینه ها برای علاقه‌مندان به الکترونیک و صدا به شمار می‌رود .
راه‌اندازی و استفاده از ماژول بلوتوث صوتی MH-M38 بسیار ساده و سریع است و تنها با یک کابل صوتی 3.5 میلی متری و یک کابل USB برای تغذیه برق انجام می‌شود . این ماژول به فناوری بلوتوث نسخه 4.2 مجهز است که امکان جفت شدن خودکار با دستگاه های پخش موسیقی را فراهم می‌کند . در بخش داخلی آن از تراشه قدرتمند CSR8670 بهره گرفته شده است که توانایی ارائه خروجی تا 5 وات را دارد . این ویژگی باعث می‌شود ماژول برای پخش موسیقی به صورت بی‌سیم از موبایل ، تبلت یا پخش کننده های MP3 که از پروفایل A2DP پشتیبانی می‌کنند ، کاملاً مناسب باشد .
کاربردهای کلیدی ماژول بلوتوث صوتی MH-M38
- ایجاد اسپیکر بلوتوثی قابل حمل : این ماژول برای ساخت انواع بلندگوهای بی‌سیم قابل حمل مناسب است و با اتصال مستقیم به اسپیکرهای خودرو یا خانگی ، امکان پخش موسیقی از موبایل یا لپ‌تاپ را فراهم می‌سازد.
- اتصال بی‌سیم به بردهای میکروکنترلر : قابل استفاده در پروژه های الکترونیکی جهت برقراری ارتباط صوتی یا فرمان‌پذیر بین ماژول و میکروکنترلرهایی مانند Arduino ، ESP32 و STM32 از طریق بلوتوث .
- کاربرد در موبایل و تجهیزات دیجیتال شخصی : قابلیت دریافت و تقویت صدای منتقل شده از گوشی هوشمند یا تبلت برای پخش در سیستم های صوتی خارجی بدون نیاز به سیم .
- کنترل تجهیزات خانگی از راه دور : امکان پیاده‌سازی سیستم های کنترل از راه دور برای تلویزیون ، پخش کننده ها و سایر دستگاه های صوتی و تصویری خانگی از طریق بلوتوث .
مشخصات فنی ماژول بلوتوث صوتی MH-M38
- منبع تغذیه و جریان کاری : پشتیبانی از کابل میکرو یو اس بی 5 ولت و باتری لیتیومی 3.7 تا 4.2 ولت با جریان حداکثر 2 آمپر
- توان خروجی آمپلی فایر : تقویت کننده داخلی دو کاناله با توان 5 وات برای هر کانال
- پشتیبانی از بلوتوث نسخه 4.2 : امکان اتصال بی‌سیم با پروتکل‌های HFP نسخه 1.7 ، A2DP نسخه 1.2 ، AVRCP نسخه 1.5 و دیگر پروتکل‌ها
- فرمت‌های صوتی قابل پخش : رمزگشایی بدون افت کیفیت فرمت های WAV ، WMA ، FLAC ، APE و MP3 با خروجی استریو دو کاناله
- برد انتقال بلوتوث : حداکثر تا 20 متر در محیط بدون مزاحمت
- ولتاژ کاری : 5 ولت و محدوده 3.7 تا 4.2 ولت برای باتری لیتیومی
- جریان مصرفی : حالت آماده به کار 5.5 میلی آمپر و جریان کاری 20 میلی آمپر
- خروجی صوتی استریو : دو کانال چپ و راست با اتصال مستقیم به بلندگوهای 4 تا 8 اهم
- پشتیبانی از کارت صدای USB : بدون نیاز به نصب درایور و قابلیت پخش مستقیم موسیقی از کامپیوتر
- دمای کاری گسترده : از منفی 40 تا مثبت 80 درجه سلسیوس
- حساسیت گیرنده : منفی 87 دسی بل میلی وات
نکته مهم ایمنی : عدم اتصال موازی آمپلی فایر خارجی به خروجی برای جلوگیری از آسیب به مدار داخلی
امکانات :
- امکان اتصال بی‌سیم از طریق بلوتوث نسخه 4.2 به دستگاه‌های مختلف
- تقویت کننده داخلی با توان خروجی دو کانال 5 وات واقعی
- پشتیبانی از پخش صدای استریو در دو کانال چپ و راست
- قابلیت تغذیه با کابل میکرو یو اس بی 5 ولت یا باتری لیتیومی 3.7 ولت
مستندات:
دریافت دیتاشیت MH-M38
Instructions:
1. Power supply: you can use MICRO USB Android cable 5V directly for power use, or can be connected to a 5V power supply or 3.7V lithium battery (shown in the figure below). Note that 5V and 3.7V supply interface is not the same, 5V is connected to 5V and GND, 3.7V lithium battery is connected to VBAT and GND.Maximum operating current of 5V2A, it is recommended to use 5V2A regulated power supply, better sound quality.2. SUPPORT USB SOUND CARD, DRIVER-FREE (PLUG AND PLAY). Connect the module to the computer with a USB cable, and the computer can play music and use the module to amplifier the output.
3. Audio output: output left and right channel stereoscopic audio signal, can be connected to two 2-8 euro, 3-5W horn, push and save with 4 euro 5W horn.
4. This product has its own dual 5W amplifier circuit , Do not use another amplifier! The output of the two amplifiers cannot be paralleled or connected together, otherwise the amplifier chip can be damaged.
Description:
Power positive :5VPower negative:GND
Lithium battery positive 3.7-4.2V: VBAT
Left channel output (direct lying the horn) : L-plus/L-L
Right channel output (directly to the horn) :R+/R
