ماژول ESP-12E با هسته وایفای ESP8266

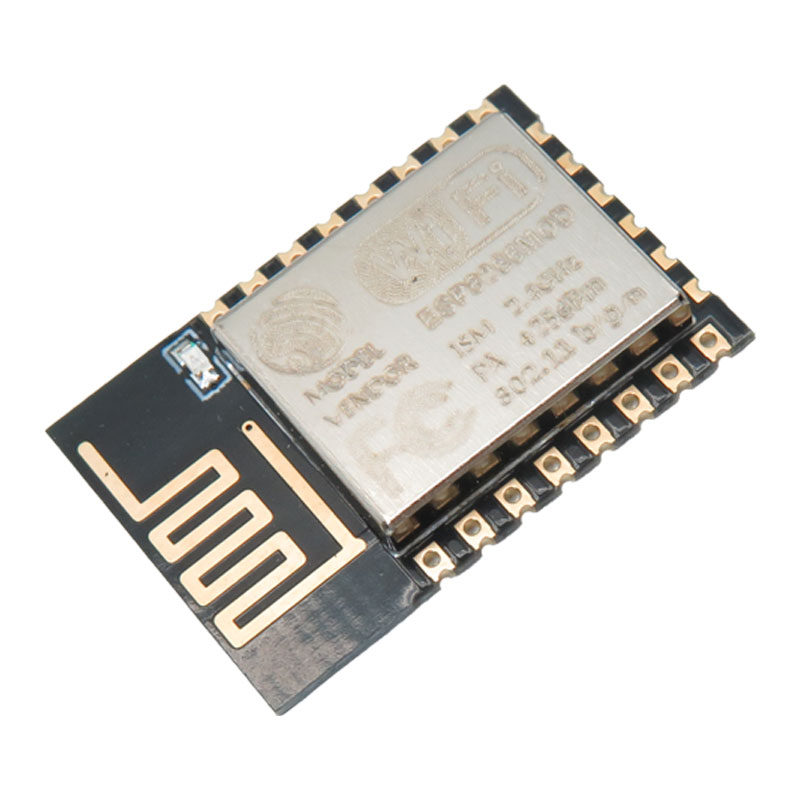

ماژول ESP-12E بر پایه تراشه ESP8266EX که یک (SoC)System on Chip ساخت کمپانی Espressif میباشد، طراحی و ساخته شده است. این ماژول یک مبدل سریال به وای فای بوده که از پروتکل TCP/IP پشتیبانی میکند و با استفاده از آن میتوان به راحتی قابلیت اتصال به Wi-Fi را برای مدار خود از طریق ارتباط سریال UART فراهم نمود. تغذیه ماژول 3.3 ولت بوده و کلیه I/O های آن از قیبل TX و RX نیز 3.3 ولت است که با 5 ولت سازگار نیستند.

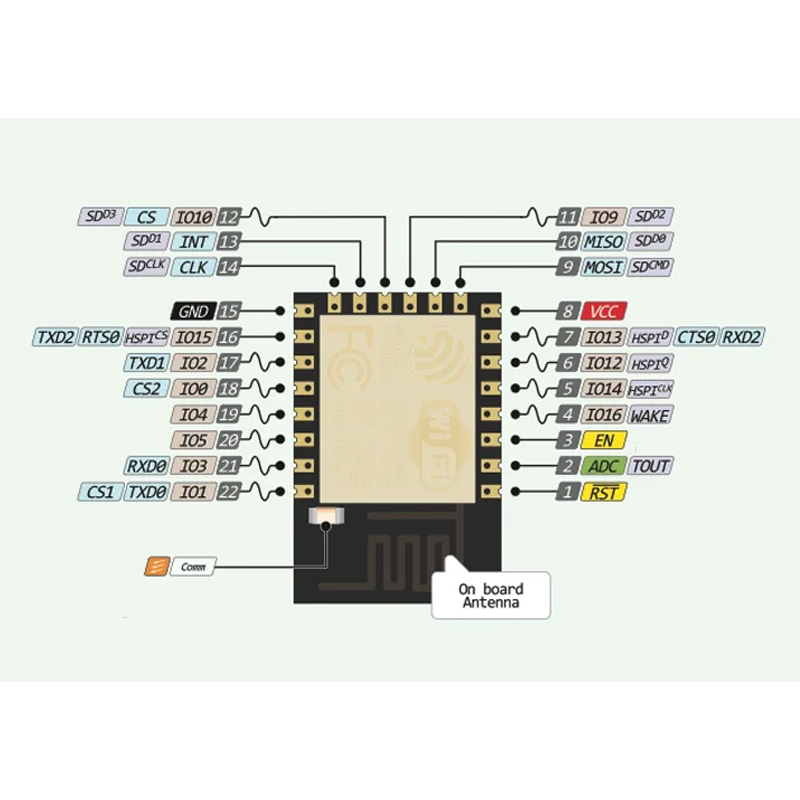

این تراشه یک راه حل کم هزینه برای توسعه برنامه های اینترنت اشیا است. طراحی ساده و همچنین استفاده از محافظ فلزی مناسب بر روی بورد به منظور کاهش نویز محیط باعث شده که ماژول وای فای با خروجی سریال ESP8266-12E در محیط‌های صنعتی کاربرد مناسب‌تری داشته باشد همچنین دسترسی به 11پین GPIO باعث استفاده حرفه ای تر از ماژول شده است. همچنین این بورد دارای آنتن داخلی است. ماژول وای فای با خروجی سریال ESP8266-12E دارای  AD GPIO0/2/4/5/12/13/14/15/16است. بر روی این ماژول ها از یک تقویت کننده استفاده شده که موجب افزایش برد و کارآیی دستگاه می شود همچنین از یک تقویت کنندهLNA که برای تقویت امواج ظعیف بکار میرود استفاده شده که در کنار تقویت کننده PA کیفیت و برد مناسبی را در اختیار کاربر قرار می دهد.


کاربرد ماژول ESP-12E با هسته وایفای ESP8266:

  1. برنامه های اینترنت اشیا
  2. سیستم های کنترل بی سیم
  3. اتوماسیون
  4. همچنین پروژه های مانیتورینگ

مشخصات ماژول ESP12E:

  1. میکروکنترلر 32 بیتی کم مصرف
  2. مبدل آنالوگ به دیجیتال 10 بیتی
  3. پروتکل TCP/IP
  4. رگولاتور، PLL، واحدهای مدیریت توان
  5. فرکانس کاری 2.4 گیگاهرتز
  6. پشتیبانی از حالت های کاری STA/AP/STA+AP
  7. پورت های ارتباطی: SPI, UART, I2C, I2S, IRDA, PWM, GPIO
  8. توان حالت خواب: حداکثر 5 میکرو آمپر
  9. زمان ارسال پاکت های ارسال: حداکثر 2 میلی ثانیه
  10. توان مصرفی حالت استندبای حداکثر 1 میلی وات
  11. توان خروجی 20+ دسی بل
  12. محدوده دمای کاری:

Description:
ESP-12E Wi-Fi module is developed by Ai-thinker Team. core processor ESP8266 in smaller sizes of the module encapsulates Tensilica L106 integrates industry-leading ultra-low power 32-bit MCU micro, with the 16-bit short mode, Clock speed support 80 MHz, 160 MHz, supports the RTOS, integrated Wi-Fi MAC/BB/RF/PA/LNA, on-board antenna. The module supports standard IEEE802.11 b/g/n agreement, complete TCP/IP protocol stack. Users can use the add modules to an existing device networking, or building a separate network controller. ESP8266 is high integration wireless SOCs, designed for space and power constrained mobile platform designers.

Application:
IOT
Mobile Devices
Networking Application
Internet/Intranet Communication

Features:
Integrated low power 32-bit MCU
Integrated 10-bit ADC
Integrated TCP/IP protocol stack
Integrated TR switch, balun, LNA, power amplifier and matching network
Integrated PLL, regulators, and power management units
Supports antenna diversity
Wi-Fi 2.4 GHz, support WPA/WPA2
Support STA/AP/STA+AP operation modes
Support Smart Link Function for both Android and iOS devices
SDIO 2.0, (H) SPI, UART, I2C, I2S, IRDA, PWM, GPIO
Deep sleep power Wake up and transmit packets in Standby power consumption of +20dBm output power in 802.11b mode
Operating temperature range: -40C ~ 125C
