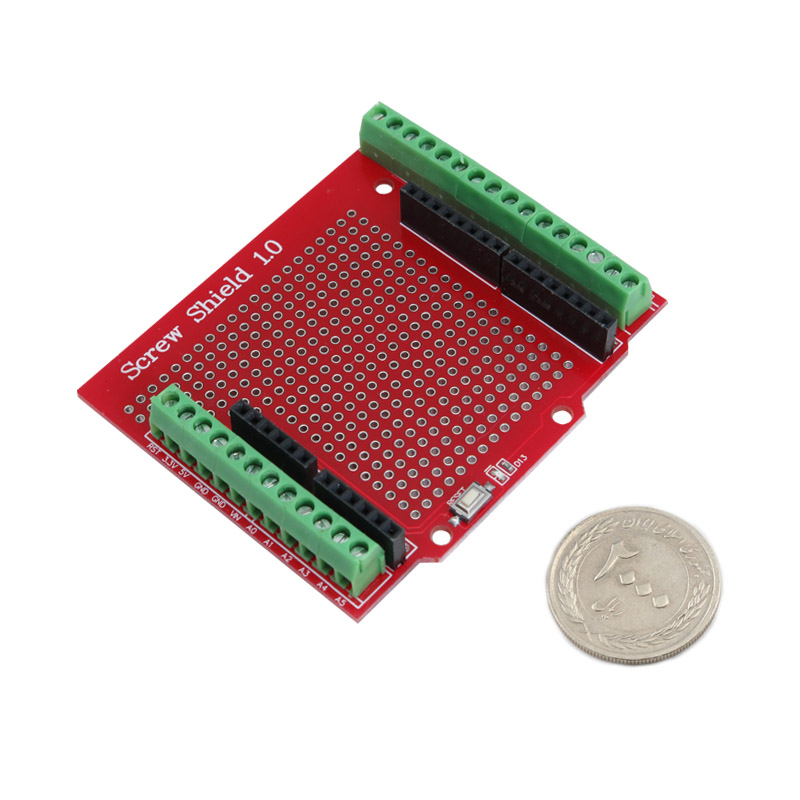

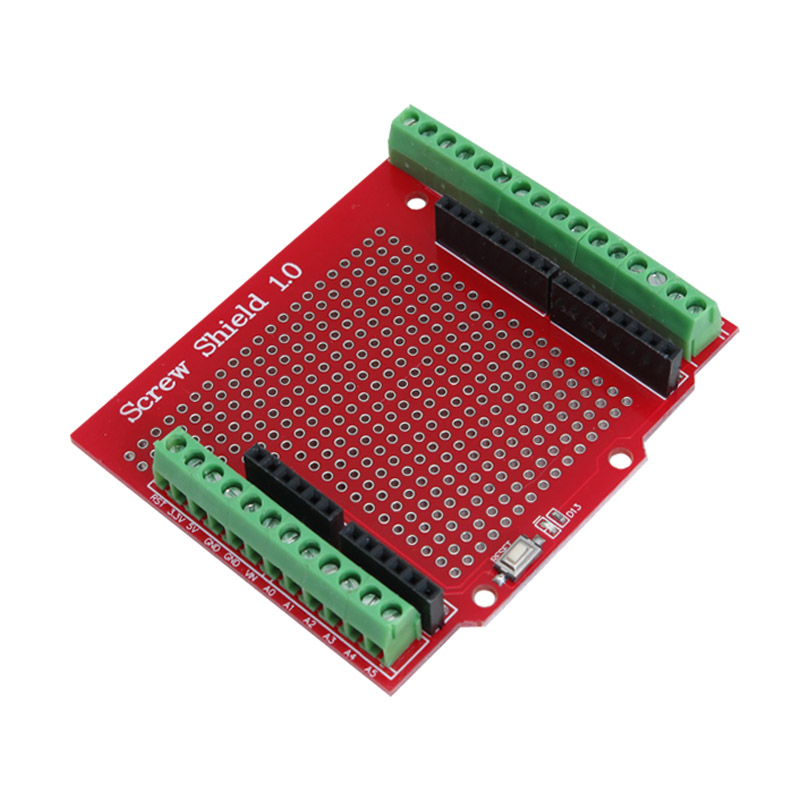

شیلد پروتوتایپ آردوینو به همراه ترمینال پیچی
وقتی از آردوینو برای ساخت پروژه ها استفاده می کنیم، همیشه احساس می کنیم سیم کشی پورت ها کار آسانی نیست. گاها مجبوریم یا برای اتصال سیم از برد بورد استفاده کنیم یا از برد توسعه سنسور برای اتصال با سیم Dupont استفاده کنیم که خیلی قابل اطمینان نیست. حال با استفاده از یک شیلد پروتوتایپ آردوینو به همراه ترمینال پیچی می توانیم مستقیماً سیم را به ترمینال پیچ کنیم که بسیار قابل اطمینان و مناسب است. این شیلد از مدار نمونه اولیه پشتیبانی می کند که مجموعه ای از برد های توسعه نمونه اولیه Arduino Screw Shield و Arduino Proto Shield است.
کاربرد شیلد پروتوتایپ آردوینو :
- اتصال مدار به آردوینو
- تست اولیه مدار با آردوینو
مشخصات شیلد آردوینو پروتوتایپ:
- عملکرد ماژول: بورد
- ترمینال پیچ برای آردوینو UNO و غیره
- یک کمک عملی برای اتصال IO
- سوراخ برای پیچ و مهره
- ابعاد (سانتی متر): 7.4x 6.2 x 1.7َ
- دارای یک دکمه ریست (تنظیم مجدد) و دیود LED D13
Description:
When we use Arduino to make works, we always feel that it is not easy to wire the ports. Either use the breadboard to plug in the wire, or use the sensor expansion board to connect with the Dupont wire, which is not very reliable. Now we have launched a terminal expansion board, which can directly screw the wire to the terminal, which is reliable and convenient. It also supports prototype circuit construction, which is a collection of Arduino Screw Shield and Arduino ProtoShield prototype expansion boards.
Application:
Connecting the circuit to Arduino
Basic circuit test with Arduino
Features:
Use For Arduino
Module Function: Board
Screw terminal shiled for Arduino UNO and other
A practical aid for the connection of IO
Holes for bolting
Dimension(cm) : 7.4 x 6.2 x 1.7َ
A Reset button
D13 LED diode
Compatibility:
Compatible with Arduino UNO, Duemilanove, Diecimila, ADK/Mega R3 and higher
Provide terminal IO for Arduino to facilitate port connection.
High-quality 3.81 terminal, reliable, convenient, and durable.
Combined with Proto Shield, the middle can be used as a prototype expansion board.
Prototype extension area double-sided PCB via connection, components can be soldered on both sides of the front.
There are patch pads on the back IO, which is convenient for flying line connection.
A small breadboard can be placed in the middle part to facilitate experiment expansion.
Package included:
1x Proto Screw Shield
