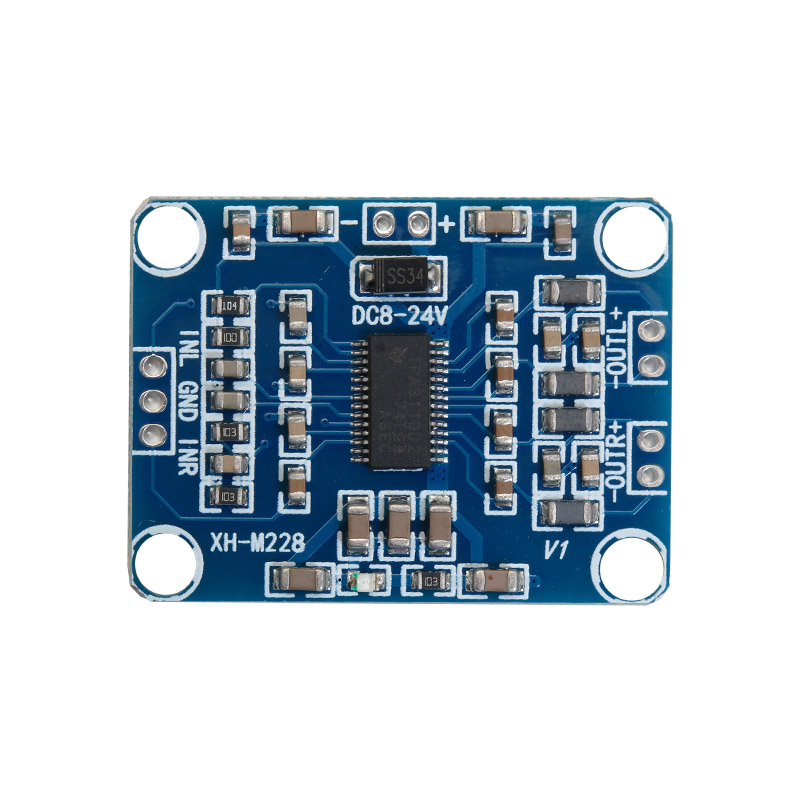

ماژول تقویت کننده استریو مدل XH-M228 با آی سی TPA3110 کلاس D2 دارای محافظ بلندگو
ماژول آمپلی فایر 30 وات استریو XH-M228 با آی سی TPA3110 کلاس D2 و محافظ بلندگو ، دارای بازدهی 90 درصد است که امکان تقویت صدای واضح و قدرتمند برای بلندگوهای 4 اهم را فراهم می کند. ابعاد ماژول : 51x15x5 میلی متر بوده و نصب آن روی بردهای مختلف بسیار ساده است. طراحی کلاس D مصرف انرژی را بهینه کرده و نیاز به هیت سینک خارجی را از بین می برد.
ماژول آمپلی فایر استریو TPA3110 برای تقویت صدا از سیستم محافظت اسپیکر گارد بهره می برد که شامل محدودکننده توان قابل تنظیم و مدار تشخیص جریان مستقیم است , جریان بیش از حد و آسیب دیدگی بلندگوها را کنترل می کند. علاوه بر این، یک مدار تشخیص جریان مستقیم فرکانس و دامنه سیگنال PWM را بررسی می کند و در صورت وجود اتصال کوتاه یا آسیب به خازن های ورودی، خروجی را به طور خودکار خاموش می کند تا ایمنی بلندگو و ماژول تضمین شود.
ماژول آمپلی فایر استریو TPA3110 برای تقویت صدا از سیستم محافظت اسپیکر گارد بهره می برد که شامل محدودکننده توان قابل تنظیم و مدار تشخیص جریان مستقیم است , جریان بیش از حد و آسیب دیدگی بلندگوها را کنترل می کند. علاوه بر این، یک مدار تشخیص جریان مستقیم فرکانس و دامنه سیگنال PWM را بررسی می کند و در صورت وجود اتصال کوتاه یا آسیب به خازن های ورودی، خروجی را به طور خودکار خاموش می کند تا ایمنی بلندگو و ماژول تضمین شود.
ماژول آمپلی فایر TPA3110 با ولتاژ تغذیه گسترده از 8 ولت تا 26 ولت امکان عملکرد در شرایط مختلف را فراهم می کند و عملکرد استریو دو کاناله صدای متعادل و قدرتمند برای هر دو بلندگو ارائه می نماید.
ماژول تقویت کننده TPA3110 دارای چهار تنظیم ثابت گین انتخابی و ورودی تفاضلی است که انعطاف پذیری بالایی برای پروژه های صوتی فراهم می کند. محافظت کامل در برابر اتصال کوتاه به زمین و ولتاژ تغذیه و سیستم محافظت حرارتی با قابلیت بازیابی خودکار اطمینان از عملکرد پایدار را تضمین می کند. طراحی بدون فیلتر و جریان عبوری مناسب پین ها نصب سریع روی برد را ممکن می سازد.
ماژول TPA3110 با کیفیت THD+N پایین و پاپ فری بودن صدا تجربه شنیداری بدون نویز و شفاف را ارائه می کند , کارایی بالا و محافظت چندگانه ایمنی بلندگوها را تضمین می نماید. این ماژول مناسب تلویزیون ها، سیستم های صوتی مصرفی و پروژه های DIY است و نصب ساده و عملکرد پایدار آن باعث محبوبیت در میان توسعه دهندگان سیستم های صوتی و علاقه مندان به الکترونیک شده است.
ماژول تقویت کننده TPA3110 دارای چهار تنظیم ثابت گین انتخابی و ورودی تفاضلی است که انعطاف پذیری بالایی برای پروژه های صوتی فراهم می کند. محافظت کامل در برابر اتصال کوتاه به زمین و ولتاژ تغذیه و سیستم محافظت حرارتی با قابلیت بازیابی خودکار اطمینان از عملکرد پایدار را تضمین می کند. طراحی بدون فیلتر و جریان عبوری مناسب پین ها نصب سریع روی برد را ممکن می سازد.
ماژول TPA3110 با کیفیت THD+N پایین و پاپ فری بودن صدا تجربه شنیداری بدون نویز و شفاف را ارائه می کند , کارایی بالا و محافظت چندگانه ایمنی بلندگوها را تضمین می نماید. این ماژول مناسب تلویزیون ها، سیستم های صوتی مصرفی و پروژه های DIY است و نصب ساده و عملکرد پایدار آن باعث محبوبیت در میان توسعه دهندگان سیستم های صوتی و علاقه مندان به الکترونیک شده است.
کاربرد :
- تلویزیون ها
- سیستم های صوتی خانگی
- پروژه های DIY صوتی
- بلندگوهای استریو کوچک و متوسط
- تجهیزات صوتی مصرفی
- آمپلی فایر دو کاناله برای کارگاه های آموزشی
مشخصات ماژول XH-M228 با آی سی TPA3110 :
- دامنه ولتاژ تغذیه : 8 ولت تا 26 ولت
- امپدانس خروجی : 4 اهم
- ورودی : تفاضلی
- تنظیم گین : چهار سطح ثابت قابل انتخاب
- توان خروجی : 15 وات هر کانال برای بار 8 اهم با 10% THD+N از منبع تغذیه 16 ولت
- توان خروجی : 10 وات هر کانال برای بار 8 اهم با 10% THD+N از منبع تغذیه 13 ولت
- توان خروجی : 30 وات برای بار مونو 4 اهم با 10% THD+N از منبع تغذیه 16 ولت
- بازدهی : 90% عملکرد کلاس D بدون نیاز به هیت سینک
- حفاظت اسپیکر گارد (محافظ بلندگو) : شامل محدودکننده توان قابل تنظیم و حفاظت جریان مستقیم
- محافظت خروجی : در برابر اتصال کوتاه به زمین ، ولتاژ تغذیه و خروجی به خروجی
- محافظت حرارتی : با قابلیت بازیابی خودکار
- عملکرد صدا : THD+N پایین و بدون پاپ
- طراحی پین ها : جریان عبوری آسان و نصب سریع روی برد
- عملکرد بدون فیلتر : عدم نیاز به فیلترهای خارجی
- ابعاد : 51x15x5 میلی متر
ویژگی ها :
- توان خروجی بالا برای هر کانال
- حفاظت اسپیکر گارد با محدودکننده توان و جریان مستقیم
- بازدهی 90 درصد و عملکرد کلاس D بدون نیاز به هیت سینک
- ورودی تفاضلی و چهار تنظیم ثابت گین
پرسش و پاسخ :
- حداقل جریان مورد نیاز برای راه اندازی ماژول XH-M228 با آی سی TPA3110 در توان حداکثری چقدر است ؟
برای بهره برداری از حداکثر توان 15 وات در هر کانال ، استفاده از منبع تغذیه با جریان حداقل 3 آمپر توصیه می شود . جریان پایین تر باعث افت کیفیت صدا و ریست شدن ناگهانی ماژول در حجم صدای بالا می گردد . - آیا ماژول XH M228 قابلیت تبدیل شدن به حالت مونو (PBTL) را دارد ؟
تراشه TPA3110 ذاتا از حالت مونو پشتیبانی می کند ، اما در این برد خاص باید پایه های خروجی طبق نقشه دیتاشیت ترکیب شوند تا توان 30 وات روی یک کانال 4 اهمی ارائه دهد . - چگونه می توان نویز احتمالی را در ورودی صدای ماژول TPA3110 کاهش داد ؟
به دلیل تفاضلی بودن ورودی ها ، استفاده از کابل های شیلد دار و کوتاه و همچنین مشترک کردن منفی منبع تغذیه با بدنه پتانسیومتر می تواند نویز محیطی و پاپ اولیه را به حداقل برساند .
مستندات:
دانلود دیتاشیت آی سی TPA3110
Specifications:
15-W/ch into an 8-Ω Loads at 10% THD+N From a 16-V Supply10-W/ch into 8-Ω Loads at 10% THD+N From a 13-V Supply
30-W into a 4-Ω Mono Load at 10% THD+N From a 16-V Supply
90% Efficient Class-D Operation Eliminates Need for Heat Sinks
Wide Supply Voltage Range Allows Operation From 8 V to 26 V
Filter-Free Operation
SpeakerGuard™ Speaker Protection Includes
Adjustable Power Limiter Plus DC Protection
Flow Through Pin Out Facilitates Easy Board Layout
Robust Pin-to-Pin Short Circuit Protection and Thermal Protection With Auto Recovery Option
Excellent THD+N / Pop-Free Performance
Four Selectable, Fixed Gain Settings
Differential Inputs
