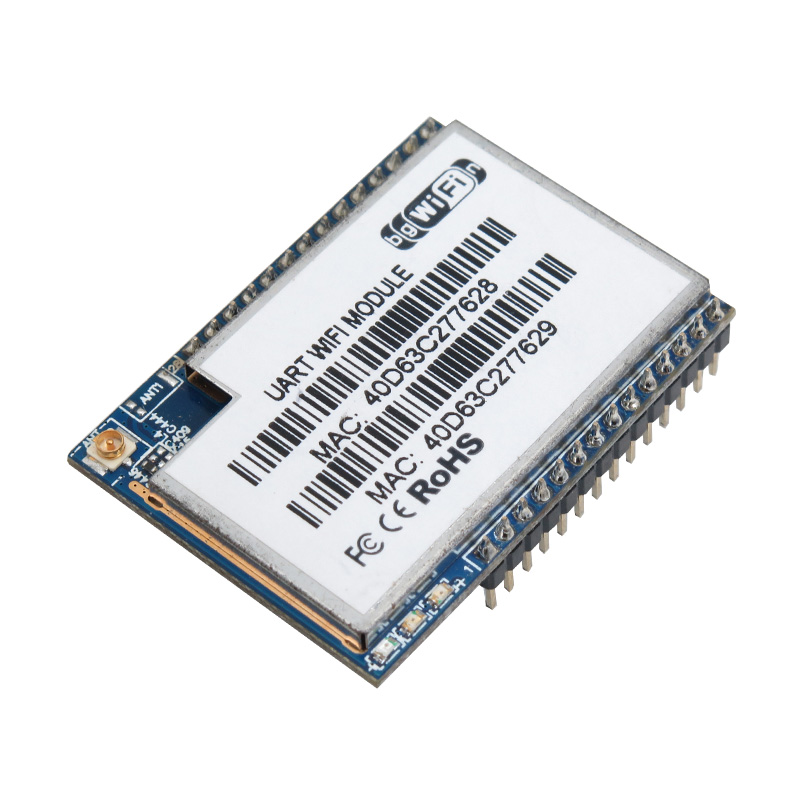

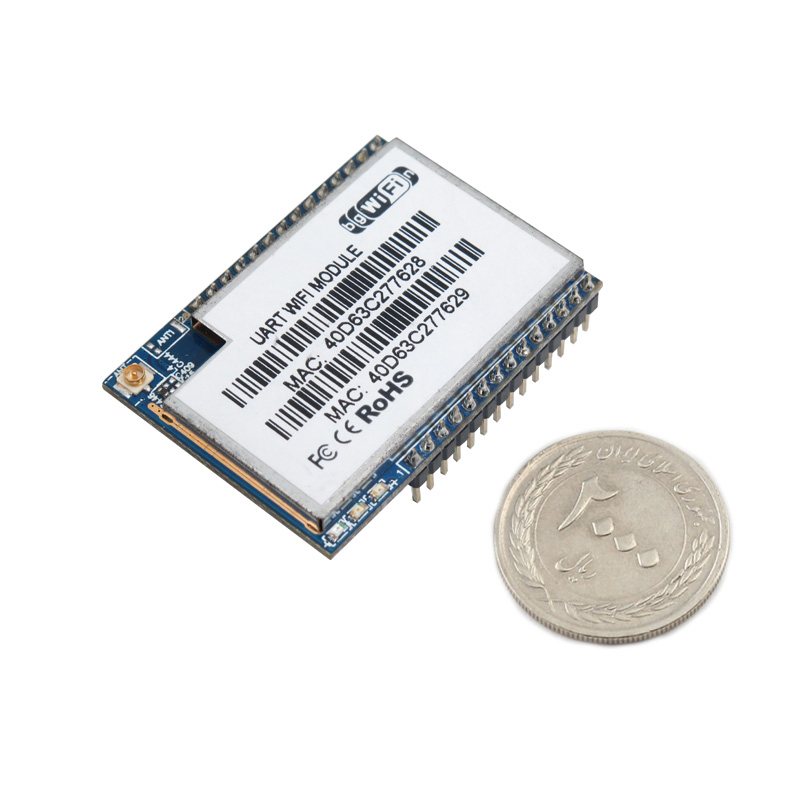

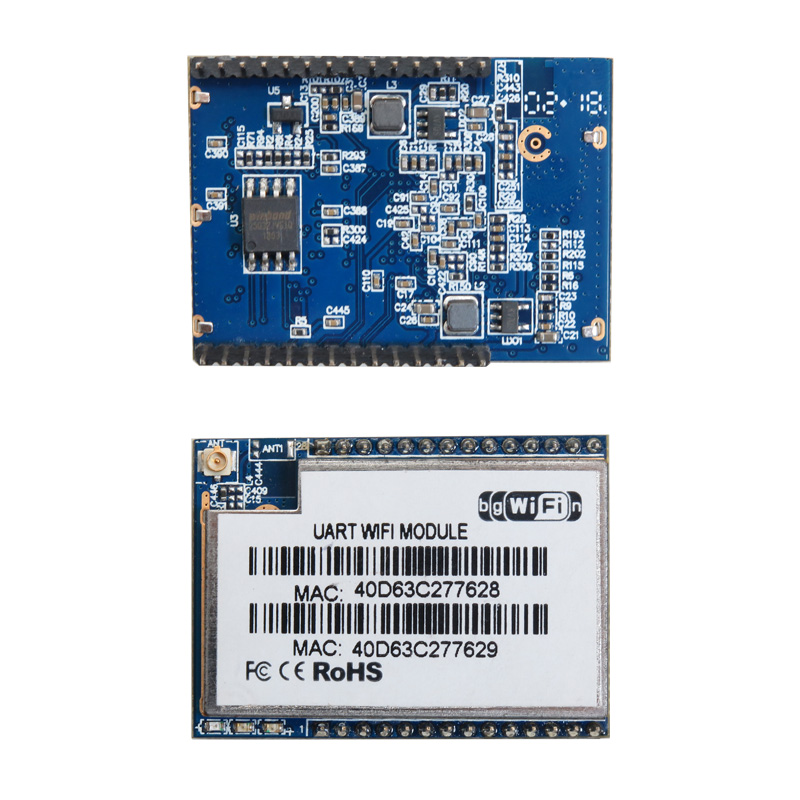

ماژول وایفای HLK-RM04 سریال به اترنت یک ماژول ارزان قیمت به منظور ارتباط سریال با WIF ، سریال به Ethernet و همچنین Ethernet به WIFI با قابلیت ارتباط دوطرفه می‌باشد که توسط شرکت Shenzhen Hi-Link Electronic طراحی و ساخته شده است.
این ماژول برای کاربردهای مختلفی طراحی شده است و از استاندار IEEE802.11 بهره می‌برد. ماژول وایفای HLK-RM04 دارای ارتباط سریال ، در فرکانس 2.4-2.5 (فرکانس کاری موارد صنعتی ، پزشکی ، تحقیقاتی ) و در سه نوع 802.11 b/g/n کار می‌کند. HLK RM04 تمام اجزای RF مورد نیاز را دارد و باعث شده است که هزینه‌های طراحی و تست حذف گردد. ماژول HLK-RM04 از تراشه میکروکنترلر وایرلس استفاده می کند که به طراحان اجازه می دهد تا از رابط سریال، برای متصل شدن به دستگاه های مختلف استفاده کنند.
کاربرد ماژول وای فای سریال به اترنت HLK-RM04:
- دستگاههای قابل حمل
- ریموت کنترل
- لوازم الکترونیک مصرفی
- کاربردهای اینترنت اشیا
- کنترل صنعتی
- محصولات مخابرات وایرلس پرتابل
- لوازم پزشکی
- کنترل ال ای دی
مشخصات ماژول وای فای سریال به اترنت HLK-RM04:
- نوع ارتباط با میکروکنترلر: UART سریال
- پشتیبانی از دستورالعمل های تنظیم AT Command
- پشتیبانی کامل از پروتکل پشته TCP/IP و پروتکل DHCP برای دینامیک کردن IP آدرس و تجزیه نام DNS domain
- وب سرور داخلی و انجام پیکربندی پارامترها از طریق شبکه بیسیم توسط IE browser
- قابلیت استفاده از آنتن داخلی یا خارجی
- ولتاژ تغذیه: 5ولت
- بادریت سریال: قابل تنظیم تا 320400
- دارای انتن داخلی و امکان نصب انتن خارجی
- دارای 4مگابیت فلش داخلی
- دمای کاری: رنج صنعتی منفی 25 تا مثبت 75درجه سانتیگراد
مستندات:
دیتاشیت ماژول HLK-RM04
Description:
HLK-RM04 is a new low-cost embedded UART-ETH-WIFI module (serial port - Ethernet -Wireless network) developed by Shenzhen Hi-Link Electronic Technology co., Ltd.
This product is an embedded module based on the universal serial interface network standard, built-in TCP / IP protocol stack, enabling the user serial port, Ethernet, wireless network (WI-FI) interface between the conversions.
Through the HLK-RM04 module, the traditional serial devices do not need to change any configuration; data can be transmitted through the Internet network. Provide a quick solution for the user’s serial devices to transfer data via Ethernet.
Application:
portable devices
electronic devices
industrial device control
medical devices
wireless portable devices
Features:
Technical Specifications:
Network standard: Wireless: IEEE 802.11n, IEEE 802.11g, IEEE 802.11b; Wired: IEEE 802.3, IEEE 802.3u
Wireless transmission rate: 11n: maximum up to 150Mbps; 11g: maximum up to 54Mbps; 11b: maximum up to 11Mbps
Tracks number: 1~14
Frequency range: 2.4~2.4835GHz
Emission power: 12~15dBm
Antenna type: Onboard antenna / External antenna
Functional Parameters:
Wi-Fi work mode: Client / AP / Router
WDS Function: Supports WDS wireless bridge connection
Wireless security: Wireless MAC address filtering; Wireless security function switch; 64 / 128 / 152 bit WEP encryption; WPA-PSK / WPA2-PSKWPA / WPA2
security mechanism
Network management: Remote Web management; Configuration file import and export; WEB software upgrade
Serial to Network:
Maximum transmission rate: 230400bps
TCP connection: Max. connection number>20
UDP connection: Max. connection number>20
Serial baud rate: 50~230400bps
Other Parameters:
Status indicator: Status indicator
Environmental standard:
Operating temperature: -20'C~+70'C
Operating humidity: 10%~90% RH no condensing
Storage temperature: -40'C~80'C
Storage humidity: 5%~90% RH no condensing
Additional properties: Frequency bandwidth optional: 20MHz~40MHz automatically
The range of baud rate: 1200~500000bps
Supports transparent transmission mode
Supports wireless roam
Supports multiple network protocols: PPPOE / TCP / UDP / DDDNS / DHCP / DNS / HTTP / Firewire
Supports AT+ instruction set
Supports two config methods: Serial / WEB
