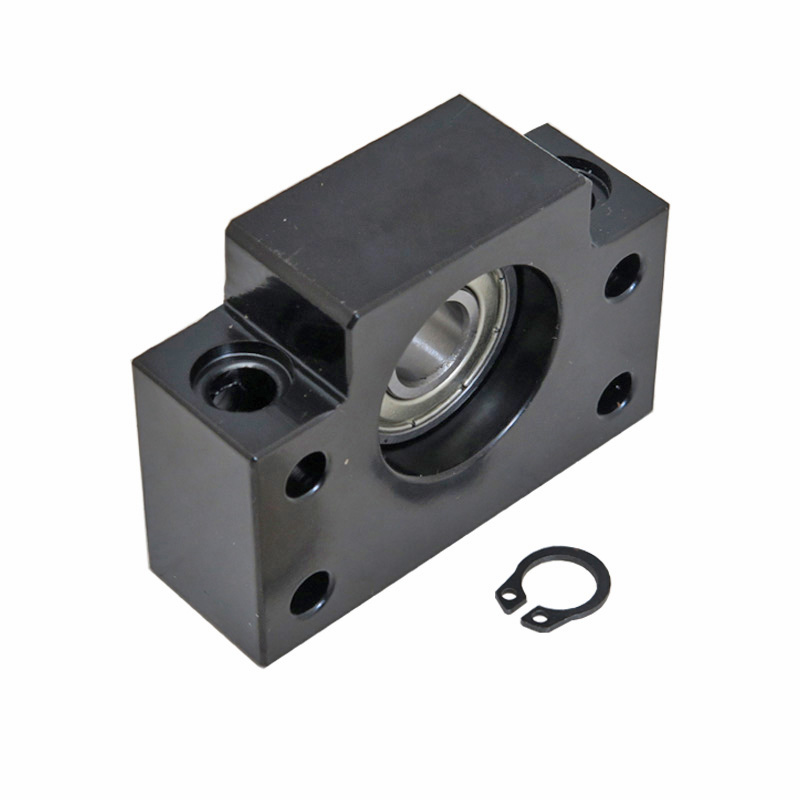

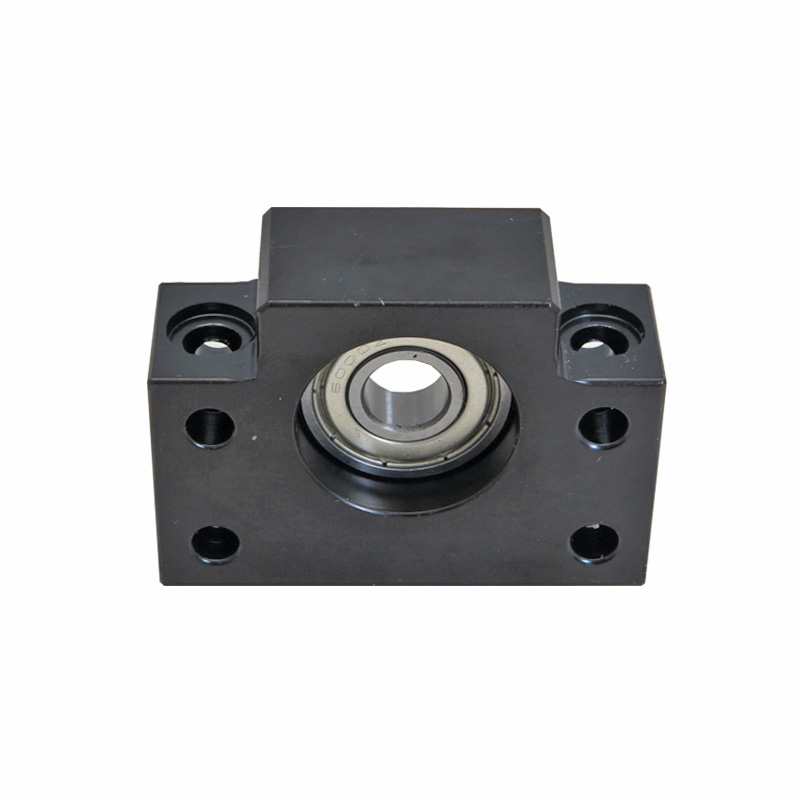

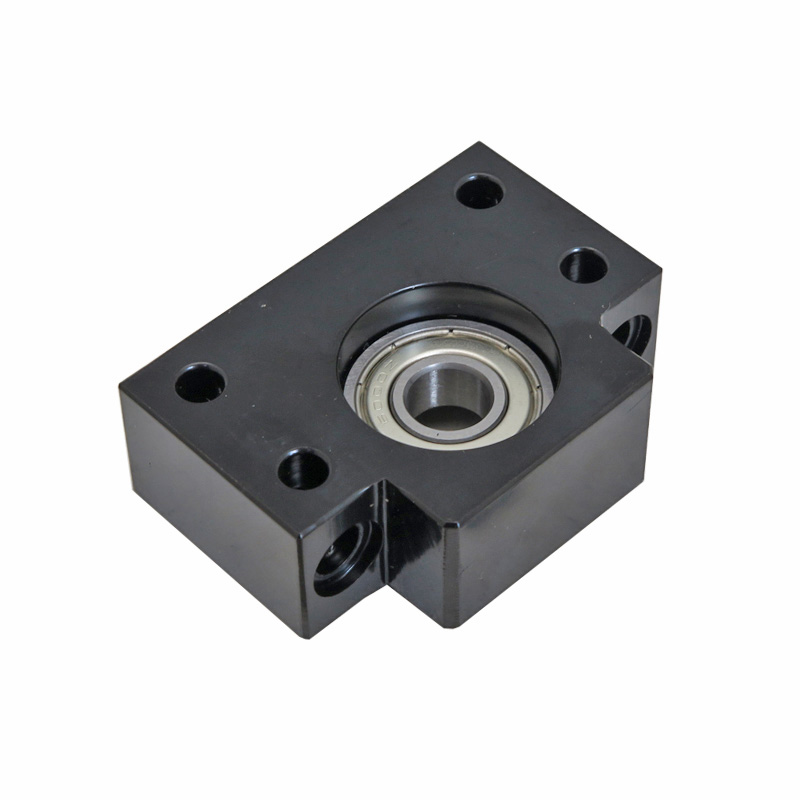

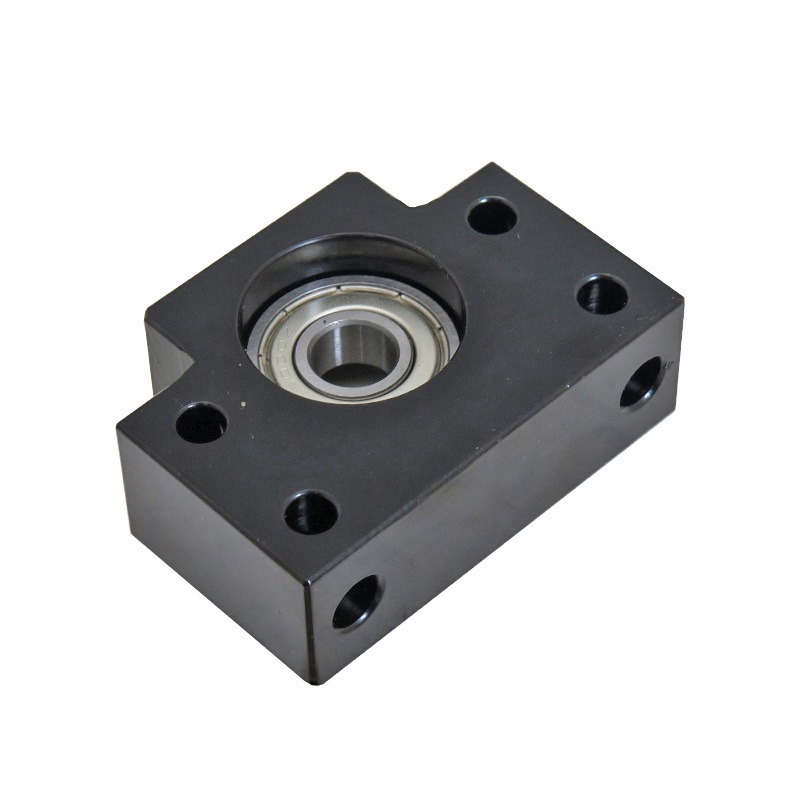

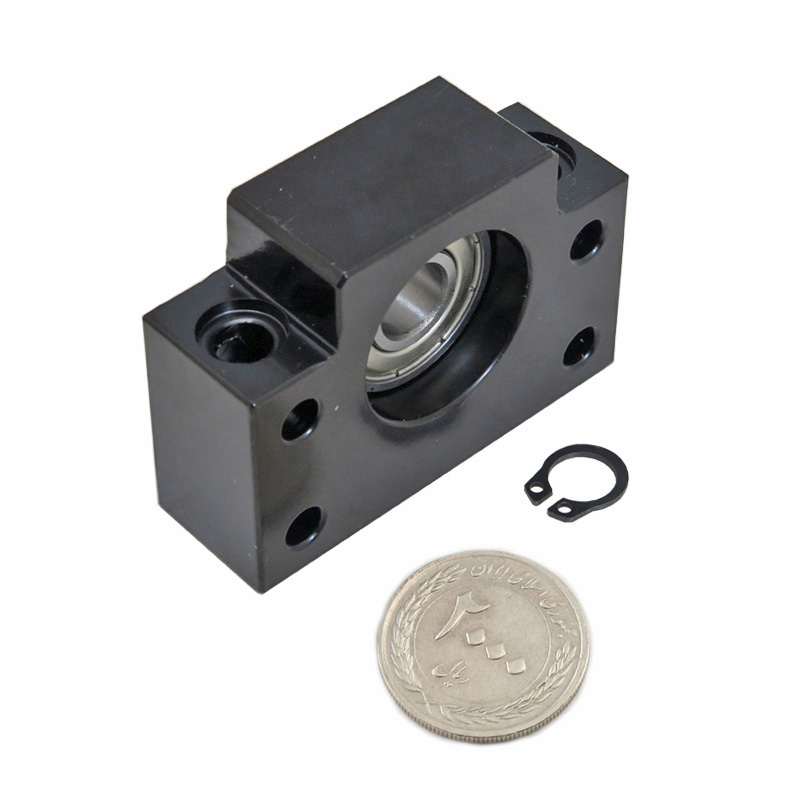

یاتاقان انتهایی بال اسکرو مدل BF12 - پایه بال اسکرو BF12
ساپورت انتهایی بال اسکرو مدل BF12 یکی از اجزای مهم در سیستم‌های انتقال حرکت خطی و پروژه های بال اسکرو صنعتی به شمار می‌رود که نقش حیاتی در تثبیت و عملکرد دقیق پیچ‌های بال اسکرو دارد. این قطعه که با نام‌های ساپورت بال اسکرو، یاتاقان بال اسکرو BF12 یا نگهدارنده انتهای بالسکرو نیز شناخته می‌شود، به‌صورت خاص در قسمت انتهایی شفت قرار گرفته و عملکرد اصلی آن، پشتیبانی از حرکت چرخشی پیچ بال اسکرو بدون حرکت محوری یا عرضی است. در طراحی این مدل، از بلبرینگ شیار عمیق سری 6000 استفاده شده که توان تحمل بارهای شعاعی را داراست و به‌عنوان یک تکیه‌گاه شناور، اجازه حرکت آزاد در جهت محوری را می‌دهد.

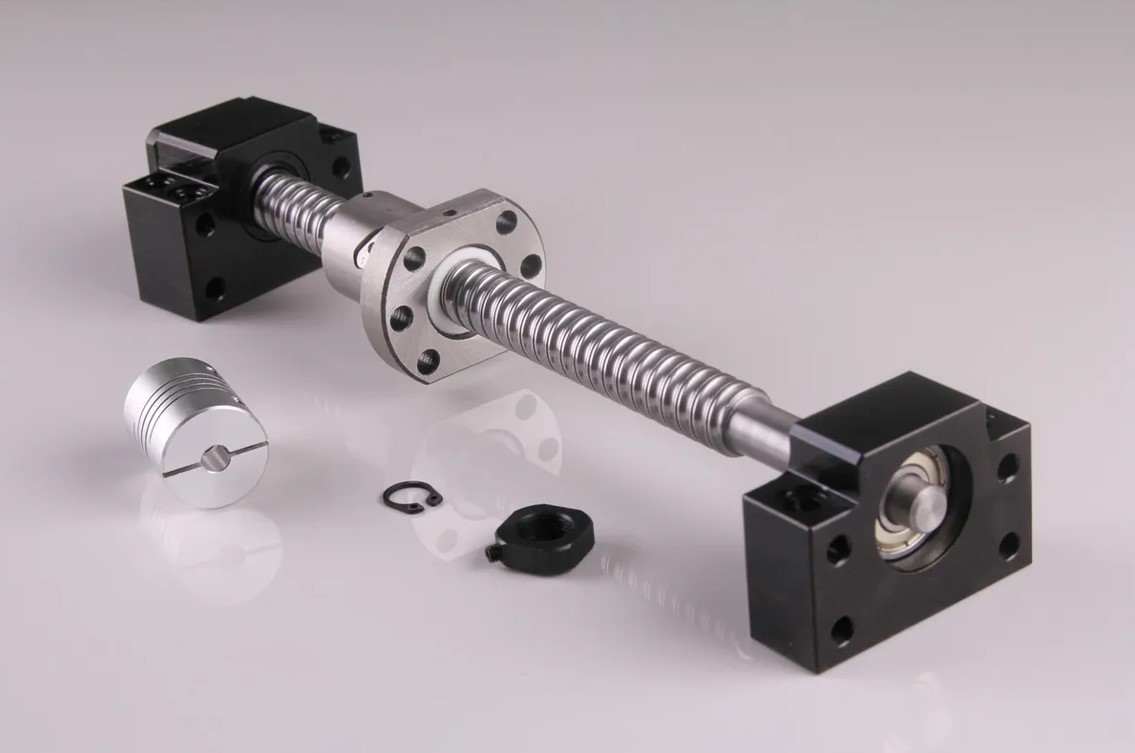

این یاتاقان یا ساپورت CNC با قطر داخلی 10 میلی متر، بدنه‌ای مقاوم از پلاستیک مشکی رنگ، طول 60 میلی‌متر، ارتفاع 43 میلی‌متر و ضخامت 20 میلی‌متر تولید شده است. ویژگی بارز ساپورت BF12، طراحی آن برای جلوگیری از نفوذ گرد و غبار و نشت روغن است که به افزایش عمر مفید شفت و مجموعه انتقال کمک می‌کند. همچنین این مدل معمولاً به همراه ساپورت ابتدایی BK12 در پروژه‌های صنعتی از جمله روترهای CNC، ماشین ابزار، تجهیزات مونتاژ دقیق، و رباتیک مورد استفاده قرار می‌گیرد.
کاربرد :
- استفاده در روترهای CNC برای تثبیت شفت بال اسکرو و افزایش دقت حرکت.
- کاربرد در ماشین‌های ابزار صنعتی جهت انتقال دقیق حرکت خطی.
- استفاده در ربات‌های صنعتی برای پشتیبانی از سیستم‌های بال اسکرو با دقت بالا.
- به‌کارگیری در تجهیزات مونتاژ خودکار و خطوط تولید برای افزایش طول عمر و پایداری سیستم حرکتی.

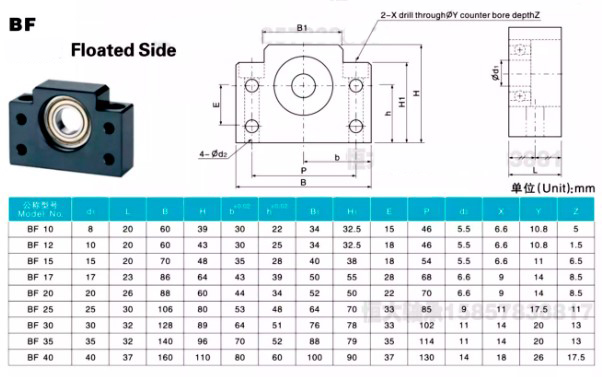

مشخصات :
- مدل: BF12
- قطر داخلی بلبرینگ: ۱۰ میلی‌متر
- طول بدنه: ۶۰ میلی‌متر
- ارتفاع بدنه: ۴۳ میلی‌متر
- ضخامت بدنه: ۲۰ میلی‌متر
- ارتفاع مرکز شفت تا پایه: ۲۵ میلی‌متر
- نوع بلبرینگ داخلی: بلبرینگ شیار عمیق مدل 6000ZZ
- جنس بدنه: پلاستیک مقاوم به رنگ مشکی
- نوع ساپورت: تکیه‌گاه شناور (Floating Support)
- مناسب برای: بال اسکروهای سری 1605، 1610 و مشابه با قطر شفت ۱۰ میلی‌متر
- وزن تقریبی: ۳۰۰ گرم
امکانات :
- پشتیبانی دقیق از پیچ بال اسکرو برای کاهش لرزش و افزایش دقت حرکت.
- دارای بلبرینگ شیار عمیق با قابلیت تحمل بارهای شعاعی.
- طراحی مقاوم در برابر نفوذ گرد و غبار و نشت روغن.
