ماژول تشخیص گاز متان ZC05

ZC05 module

6055-81-9801

ماژول تشخیص گاز متان ZC05
ماژول تشخیص گاز متان ZC05
ماژول تشخیص گاز متان ZC05
ماژول تشخیص گاز متان ZC05
ماژول تشخیص گاز متان ZC05
ماژول تشخیص گاز متان ZC05
ماژول تشخیص گاز متان ZC05
82,400 تومان
کالا موجود است
موجودی انبار : 1 عدد

خرید کالا

علاقه مندان : -
وضعیت : فعال

تعداد مرجوعی : 0
دنبال کنندگان : 2 نفر

قدمت : 5 سال و 18 روز
وزن : 5 گرم

کل فروش : 4 عدد
تعداد سفارش ها : 4 سفارش

هنوز هیچ رایی ثبت نشده است

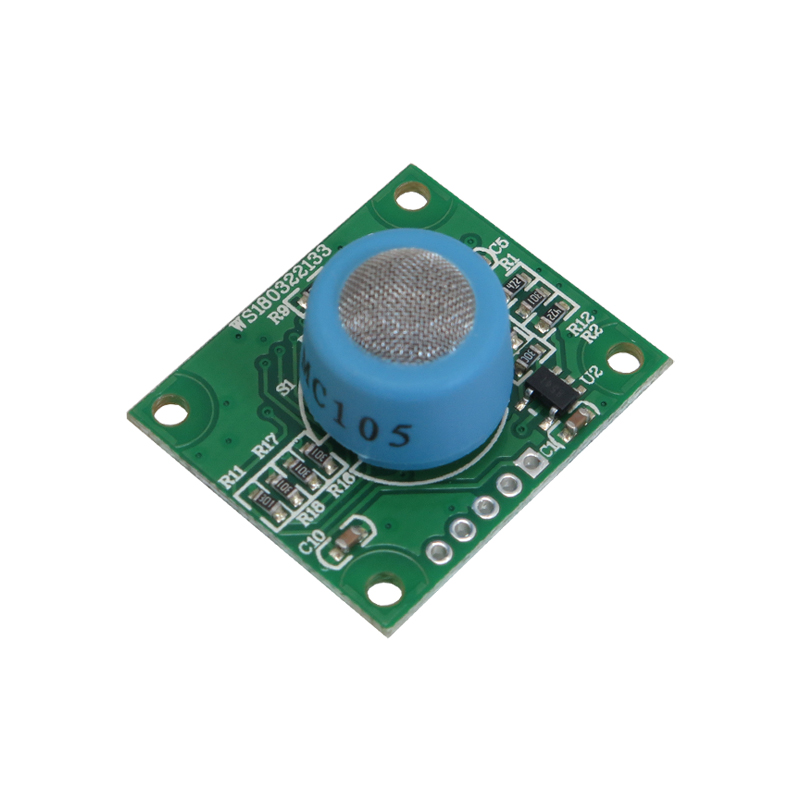

ماژول تشخیص گاز متان ZC05

ماژول تشخیص گاز متان ZC05 از سنسور گاز کاتالیزوری استفاده می کند و عملکرد اصلی هشدار نشت گاز مصرفی خانگی با نمایشگر دیجیتال را دارد : ارائه سیگنال دیجیتال UART و نشانگر وضعیت، زنگ، رله، سیگنال سوئیچ از طریق خروجی شیر برقی، و همچنین پشتیبانی از تنظیم مجدد نقطه هشدار. معمولاً برای توسعه آشکارساز نشت گاز طبیعی استفاده می شود.
اندازه کوچک، پاسخدهی سریع و پروتکل خروجی UART مهم ترین ویژگی این ماژول است.
برای اطلاع از پایه های مربوطه به رله، نشانگر، زنگ و تنظیم مجدد ماژول، پین های این ماژول را از دیتاشیت پیوست شده در قسمت مستندات بررسی فرمایید.


کاربرد ماژول تشخیص گاز ZC05:

  1. تجهیزات نشت گاز

مشخصات ماژول تشخیص گاز ZC05:

  1. ماژول: ZC05
  2. محدوده تشخیص
  3. سنسور کاتالیک
  4. 3 دقیقه زمان گرم شدن
  5. مدت زمان پاسخدهی: حداکثر 10 ثانیه
  6. ولتاژ تغذیه: 5 ولت ثابت
  7. جریان عملیاتی:  150 ± 10 mA
  8. خروجی UART پورت: 0 یا 3 ولت
  9. رزولوشن: 100ppm
  10. دمای عملیاتی: -10 ~ 55 ℃
  11. رنج رطوبت محیط: 20% ~ 90% RH

مستندات:
دیتاشیت سنسور ZC05


Description:

This ZC05 Module adopts catalytic gas sensor and has basic function of home use gas leakage alarm with digital display: supplying digital UART signal and status indication, buzzer, relay, switch signal through solenoid valve output, as well as support alarm point resetting. It is usually used for development of home use natural gas leakage detector.

Application:
complete device development of household gas leak alarm

Features:
Model: ZC05
Gas Detection Natural Gas
Detection Range: 1% ~ 25% NPV
Sensor Type Catalytic Series
3 min heating time
Response Time ≤10s
Elimination time ≤30s
Operating Voltage DC: (5 ± 0. 1) V
Operating current: 150 ± 10 mA
UART output Output (0 or 3 V)
Resolution 100ppm
Long life 2 years
Operating Environment Temperature: -10 ~ 55 ℃
Humidity: 20% ~ 90% RH
Storage Environmental Protection Temperature: -20 ~ 60 ℃
Humidity: 20% ~ 65% RH
Storage Temperature -10 ~ 55 ℃
