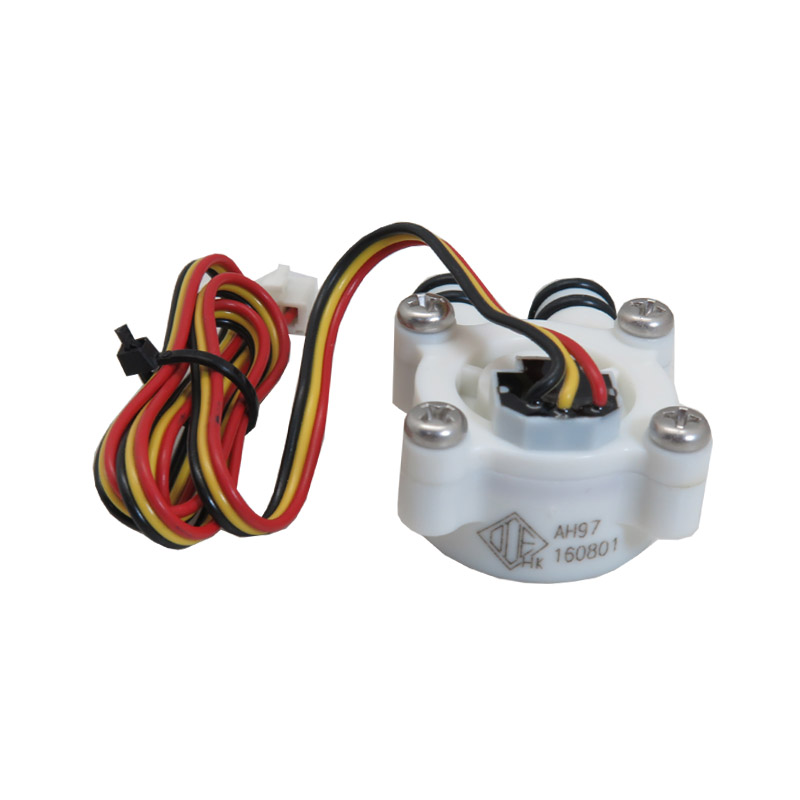

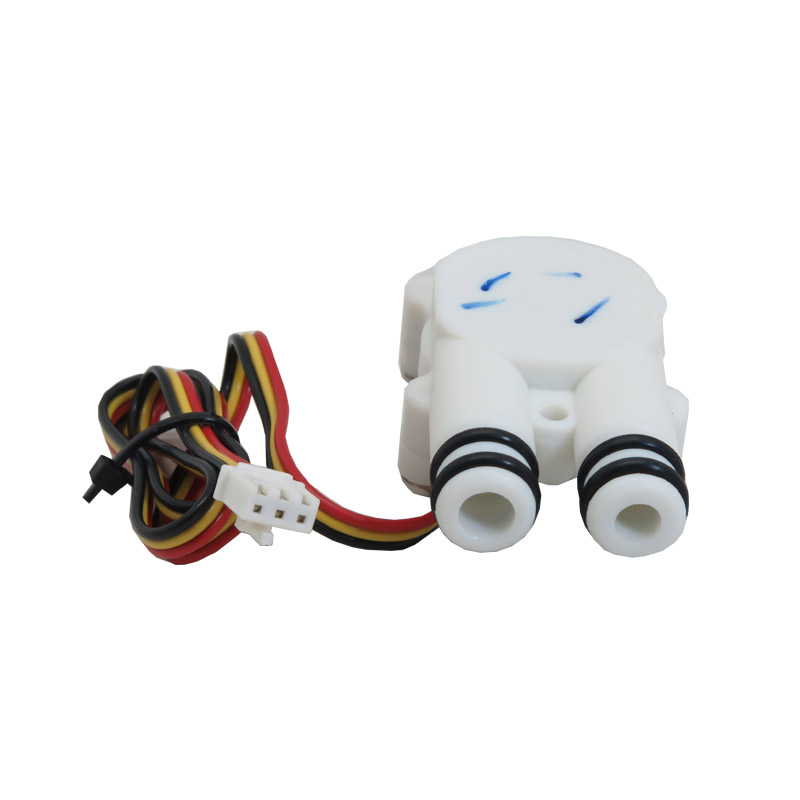

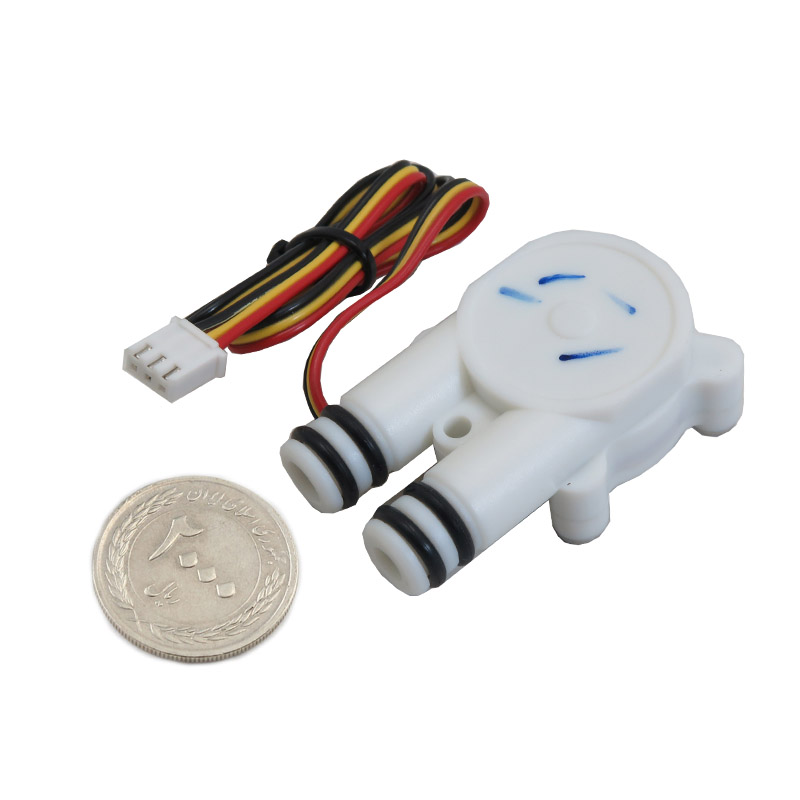

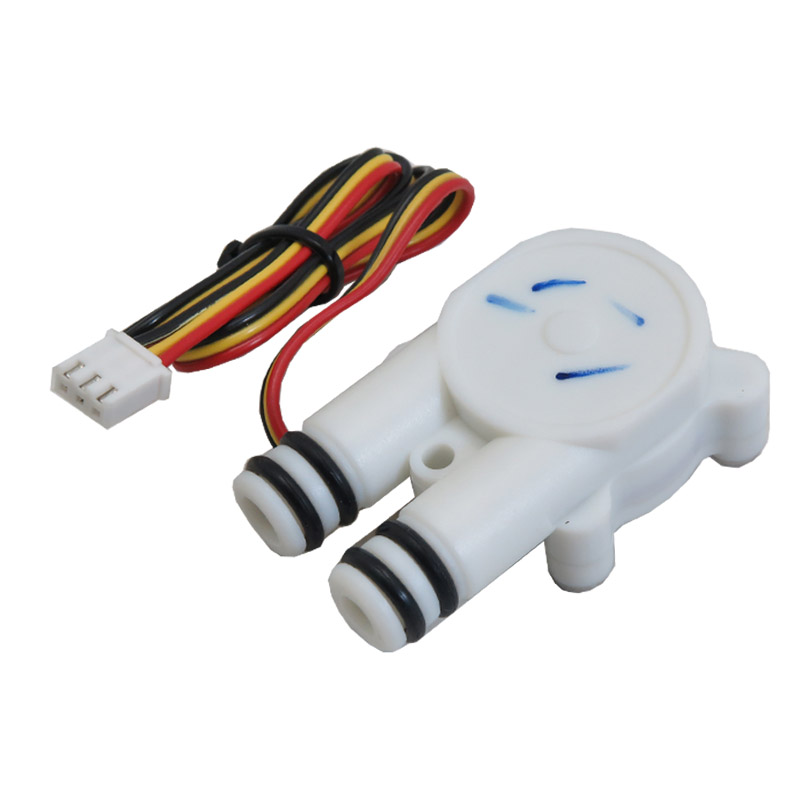

سنسور جریان آب
این ماژول یک سنسور جریان آب میباشد که در درون خود دارای یک سنسور اثر هال و دارای سه سیم است. قرمز برای VCC و مشکی برای GND و یک سیم هم برای داده دارد. کارکرد سنسور فلومتر بدین صورت است که در اثر حرکت آب میدان مغناطیسی تحت تاثیر قرار میگیرد و بدین صورت شدت جریان آب را بدست آورد. سنسورجریان آب از بدنه تمام پلاستیکی ساخته شده و از اجزای داخلی این سنسور میتوان به روتور آب و سنسور هال اشاره کرد. در فلومتر با عبور جریان آب از روتور ،روتور شروع به چرخش میکند که با تغییر شدت جریان آب، سرعت چرخش رتور نیز تغییر میکند و سنسور هال متناسب با تغییر سرعت رتور خروجی پالس ایجاد میکند
کاربرد سنسور جریان آب اثر هال:
- اندازه گیری گاز فشرده
- اندازه گیری مایعات
- صنعت
- شارمتر
مشخصات سنسور جریان آب اثر هال:
- ولتاژ تغذیه: 5-15V
- سرعت پالس در هر دقیقه: 5Hz
- محدوده اندازه گیری: 1-30L/min
- حداقل فشار آب اندازه گیری: 1.75MPa
- دمای کاری: -25~80 درجه سانتی گراد
- پهنای پالس: 50% +-10%
- ولتاژ پالس: 4.7V
Description:
Water flow sensor is mainly consists of plastic valve body, rotor assembly and Hall Current Sensor. It is installed in the hot water inlet end for detecting water flow. When water through the flow rotor assembly, Magnetic rotor will rotate and Speed will change as the flow change. Hall Current sensor output corresponding pulse Signal and feedback to controller, then the controller will control the flow.
It can be used in various places where water is measured, and it is also a good accessory for students to do experiments.
Application:
Liquid Gas measurement
Liquid measurement
Industrial
Flow meter
Features:
Voltage range: 5~15V
Pulse frequency per L/min: 5Hz
Measuring range: 1-30L/min (with an accuracy of +-10%)
Maximum water pressure: 1.75MPa
Working temperature: -25~80 C
Duty cycle pulse: 50% +-10%
Voltage pulse (with 5V as input voltage): 4.7V
Pin Out:
Red: Positive(+)
Yellow: Signal output.
Black: Negative(-)
