برد دو لایه تبدیل SMD به DIP ویژه آی سی های SOP/SSOP/TSSOP/SOIC28/SOL28

SMD-DIP28

630-115-1651

4,250 تومان
در حال حاضر موجود نمی باشد

موجودی در حال ارسال به انبار


خرید کالا


علاقه مندان : 4 نفر
وضعیت : فعال

تعداد مرجوعی : 0
دنبال کنندگان : 4 نفر

قدمت : 10 سال و 6 ماه و 20 روز
وزن : 3 گرم

کل فروش : 1611 عدد
تعداد سفارش ها : 430 سفارش

5 از 5.0 با 1 رای

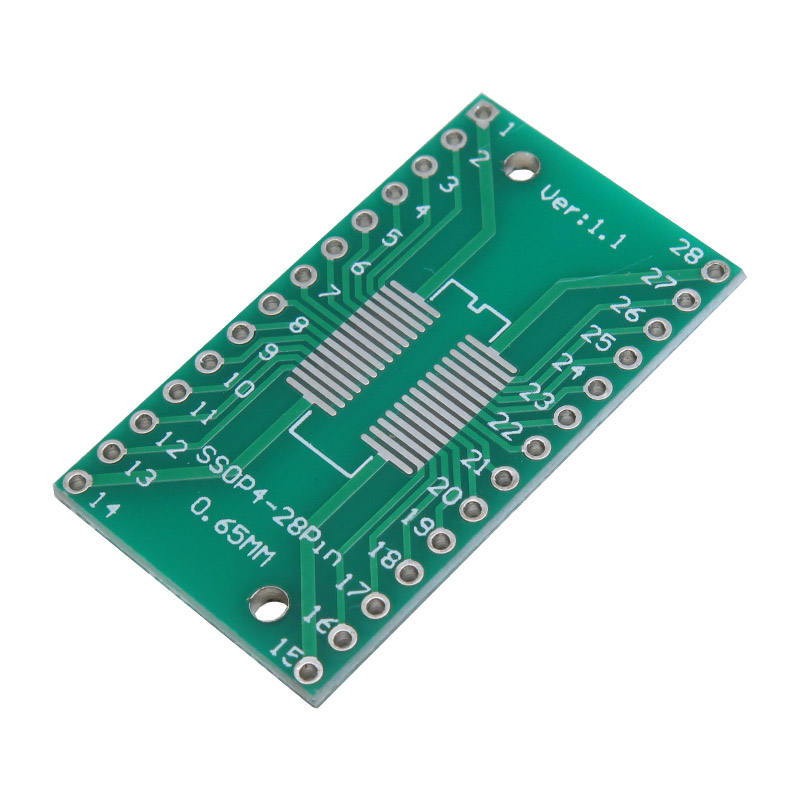

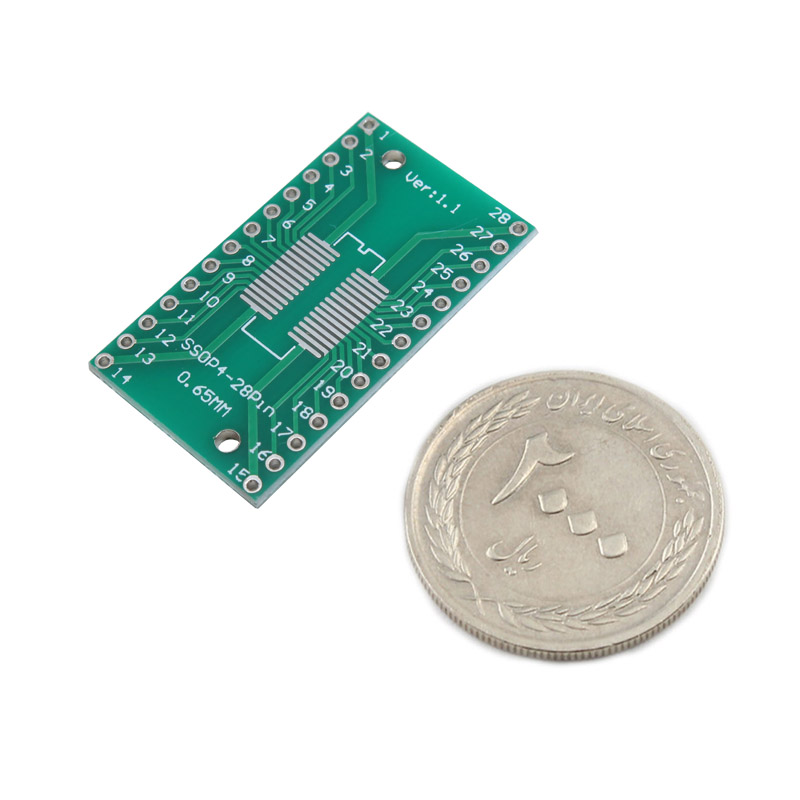

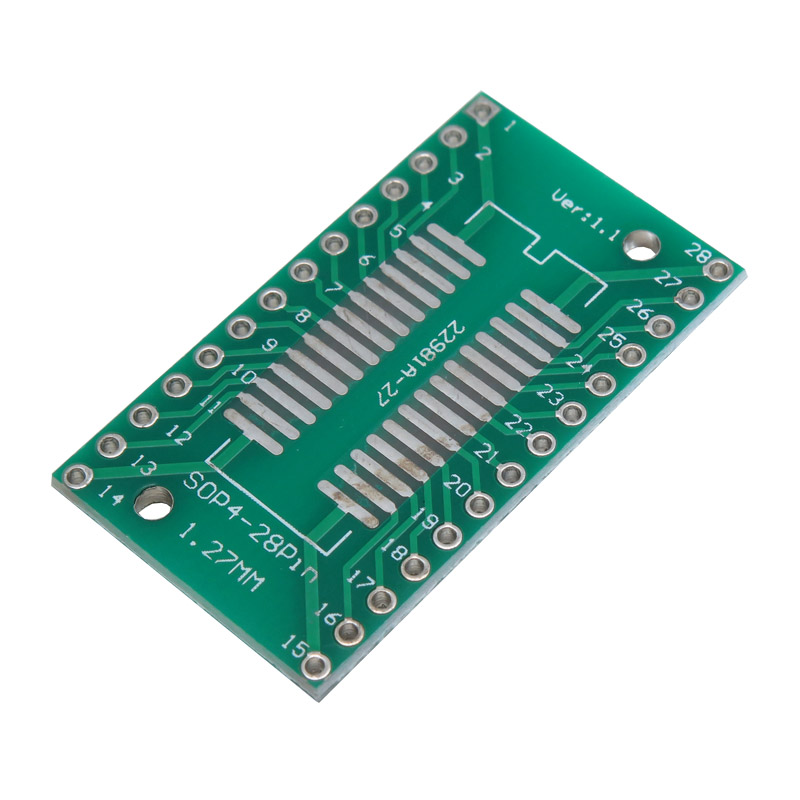

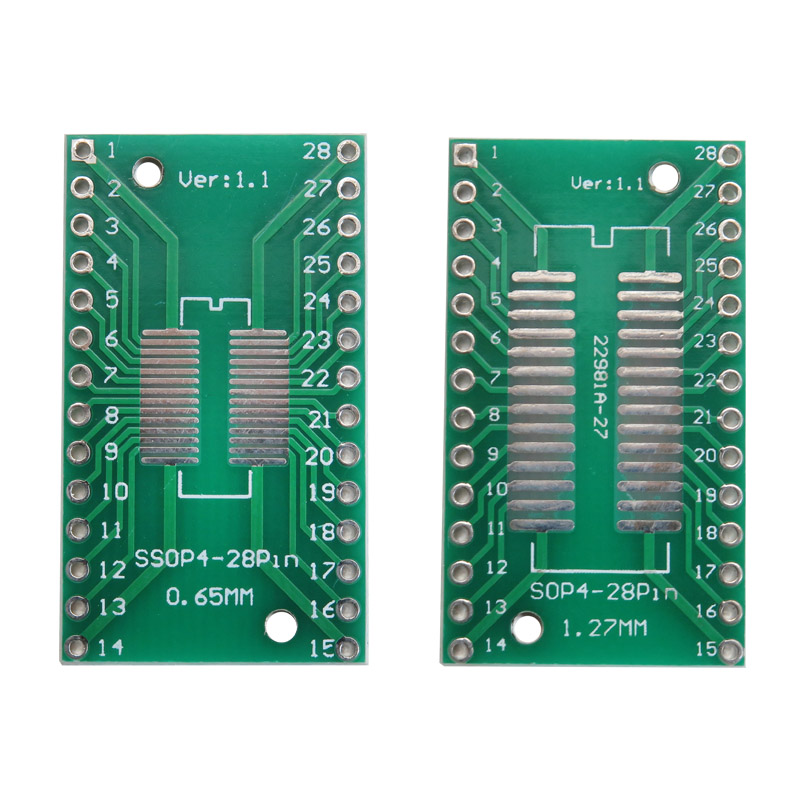

برد دو لایه تبدیل SMD به DIP ویژه آی سی های SOP/SSOP/TSSOP/SOIC28/SOL28
از این فیبر برای تبدیل کردن آی سی های SMD به دیپ استفاده می شود. استفاده از آی سی های SMD تنها در بردهای مدار چاپی ممکن است و این به علت نیاز به مونتاژ شدن برای استفاده از پایه های آن هاست. آی سی های SMD به علت پایه های ظریف و نزدیک به هم آن ها میتواند باعث مشکلاتی در طراحی برد و اتصالات به وجود آورد. با استفاده از این برد دو لایه تبدیل SMD به DIP میتوانید پایه های آی سی SMD خود را به راحتی و با فضای مناسب به بیرون برد آورده و راحت تر از تراشه ی مورد نظر خود استفاده کنید. کافیست آی سی SMD را روی برد قرار داده و لحیم کنید و براحتی خروجی برد را به مدار وصل کنید. حتی می توانید به پایه های برد پین هدر وصل کنید تا قابلیت گذاشتن و برداشتن سریع به شما بدهد.


کاربرد برد تبدیل SMD به DIP :

  1. تبدیل آی سی های 28 پایه ی SMD با استاندارد TSSOP-28به DIP
  2. تبدیل آی سی های 28 پایه ی SMD با استاندارد SOIC-28 به DIP

مشخصات برد تبدیل SMD به DIP :

  1. ابعاد: 35.5 × 20.3 میلی متر
  2. فاصله سوراخ: 0.65 میلی متر

Description:
SMD adapters provide an easy to achieve adaptation of SMD ICs in circuits. ICs contain integrated circuits, that is, a microchip composed of a semiconductor based on an electronic circuit.
This board will allow you to mount a 28-pin SOIC package, and with the use of standard header pins plug it directly into an 28 pin wide DIL socket, breadboard or PCB. The wide tracks allow both narrow and wide SOIC 28-pin packages to be accommodated.
There is a DIP-standard 0.65 spacing between the two rows of pins. These SMD to DIP adapter boards are suitable for ICs with SOP/SSOP/TSSOP/SOIC28/SOL28 packages.

Application:
28 Pins TSSOP-28 SMD to DIP Converter
28 Pins SOIC-28 SMD to DIP Converter

Features:
Size: 20.3 * 35.5mm
Pin spacing: 0.65mm
