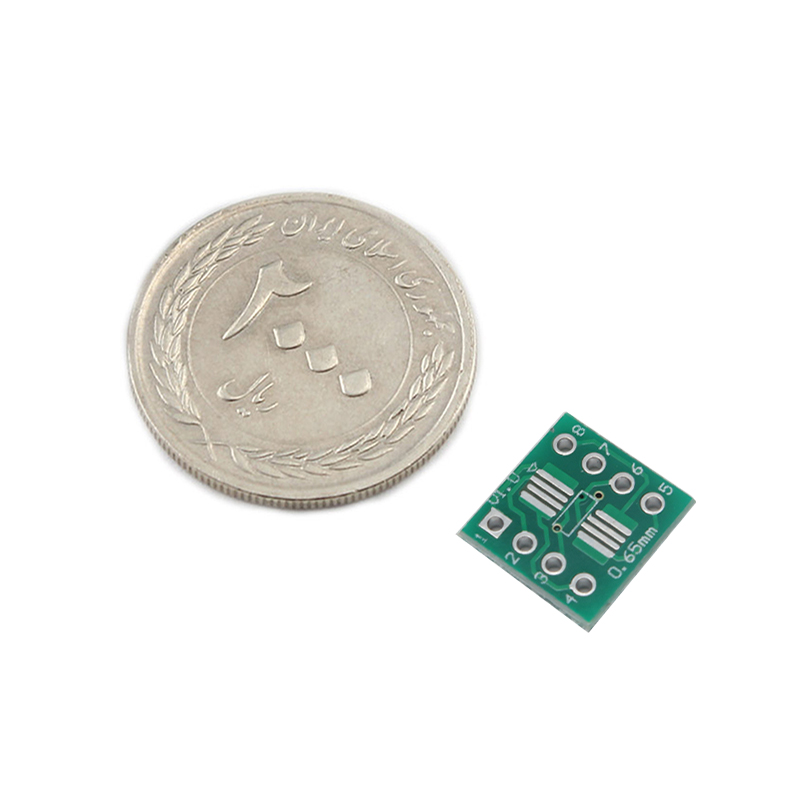

برد دو لایه تبدیل SOP8 / SSOP8 / TSSOP8 به DIP8 - بسته 4 عددی

برد تبدیل دو لایه SOP8 / SSOP8 / TSSOP8 به DIP8 یک آداپتور کوچک و کاربردی برای تمام تراشه ها و ترانزیستور های SMD با پایه های SO , SOP , TSSOP و MSOP است. این برد به صورت دو طرفه طراحی شده و قابلیت تبدیل پایه های SMD به DIP را فراهم می کند. استفاده از این آداپتور به شما امکان می دهد تا قطعات SMD را برای نمونه سازی یا پروتوتایپ سازی با برد های بدون لحیم سازگار کنید و از تراشه ها در محیط های آموزشی و توسعه ای بدون نیاز به مونتاژ بهره ببرید.

برد آداپتور SOP8 SSOP8 TSSOP8 به DIP8 استاندارد 2.54 دارای دو سمت متفاوت برای پایه هاست. یک سمت با فاصله پایه 0.65 میلی متر طراحی شده که برای SSOP4 تا 8 پین مناسب است و سمت دیگر با فاصله پایه 1.27 میلی متر مناسب SOP4 تا 8 پین می باشد. فاصله بین ردیف پایه ها 2.54 میلی متر است که کاملاً استاندارد بوده و امکان اتصال به برد های پروتوتایپ و هدر های استاندارد را فراهم می کند.

قطر سوراخ ها 1.0 میلی متر است و ضخامت آبکاری پایه ها 1.6 میلی متر می باشد. ابعاد کلی برد نیز 12x12 میلی متر است. کاربرد اصلی این برد تبدیل آی سی های SOP8 , SSOP8 و TSSOP8 به DIP8 است و استفاده از آن مشکلات ناشی از پایه های ظریف و نزدیک به هم آی سی های SMD را برطرف می کند. برد تبدیل آی سی SMD به DIP8 این امکان را فراهم می کند تا پایه های تراشه را برای اتصال به برد های دیگر آماده کنید و از آن ها در پروتوتایپ و مدار های آموزشی بهره ببرید.

برد تبدیل SSOP8 به DIP8 یا به عبارتی برد تبدیل TSSOP8 به DIP8 به مهندسان الکترونیک و علاقه مندان طراحی مدار این امکان را می دهد که بدون نیاز به تکنیک های پیچیده لحیم کاری , قطعات SMD را روی برد های استاندارد DIP نصب کنند.

آداپتور برد 8 پین SMD به DIP8 برای پروژه های نمونه سازی سریع و توسعه سیستم ها مناسب است. این محصول جمع و جور , دقیق و استاندارد , ابزاری خوبی برای هر کاربری است که می خواهد از قطعات SMD در محیط های مختلف استفاده کند و آن ها را با برد های DIP سازگار نماید. با استفاده از این برد می توان تجربه کار با آی سی های SMD را ساده تر کرده و پروژه های الکترونیک را سریع تر و با دقت بیشتر انجام داد.
