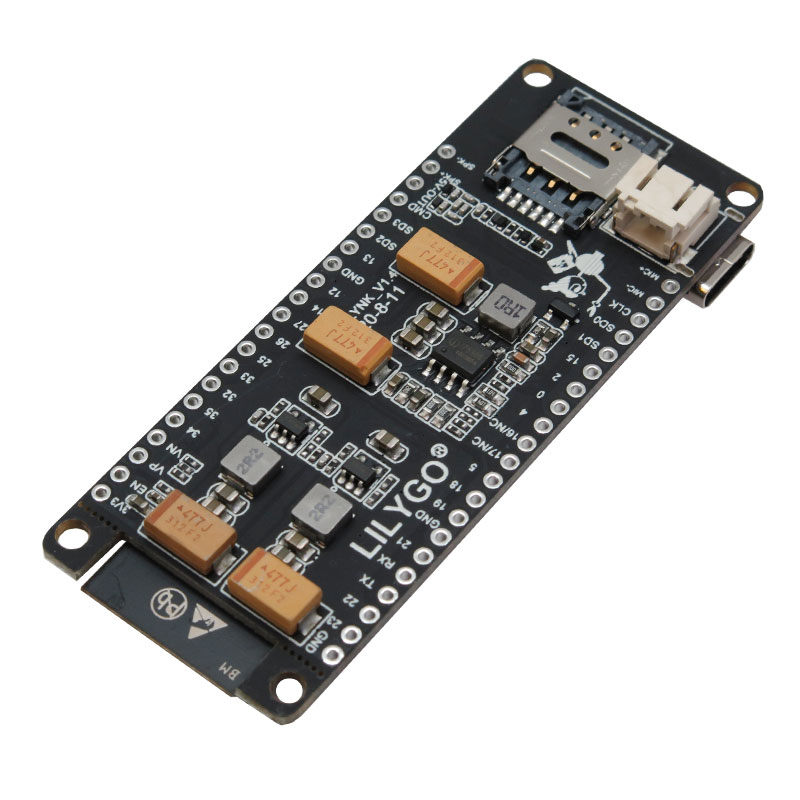

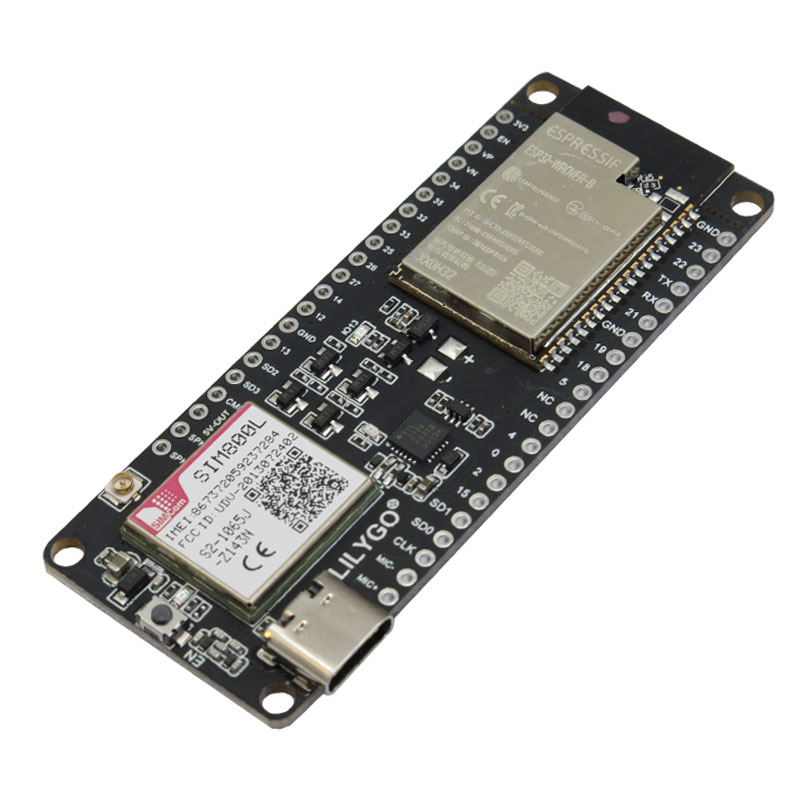

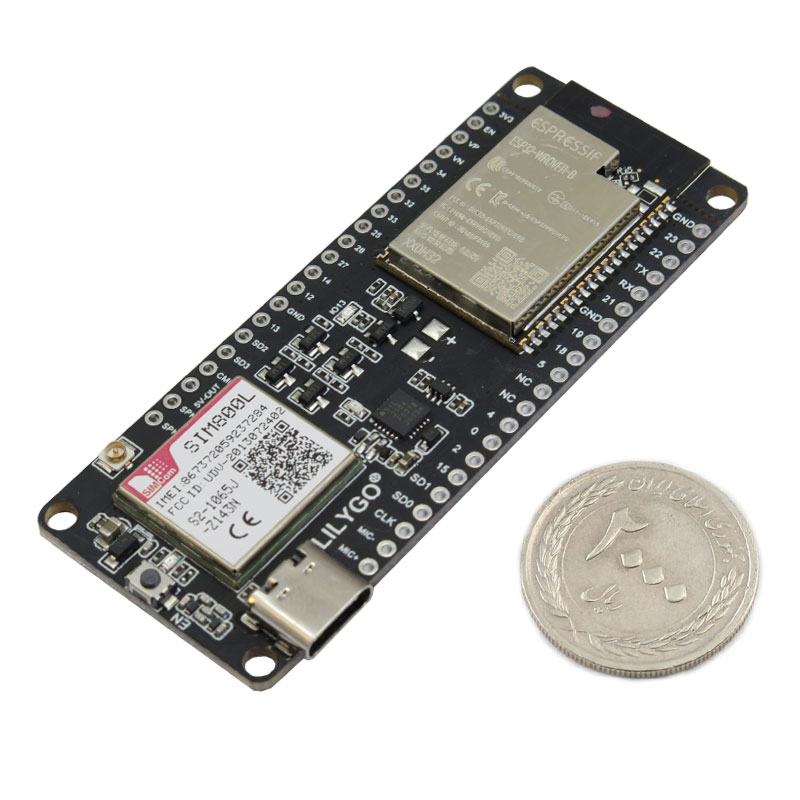

برد تی تی گو تیکال دارای دو ماژول ESP32 و SIM800L

ماژول توسعه TTGO T-Call یک ماژول جذاب و کاربردی با امکانات تماس، اس ام اس، دیتا، وای فای و بلوتوث می باشد. برد تی تی گو تیکال یک ماژول ترکیبی از ESP32 و SIM800L است و در نتیجه این ماژول هم قابلیت ارتباط تحت شبکه GSM را دارد و هم می تواند در ارتباط وایفای و بلوتوث مورد استفاده قرار گیرد. برد در ابعاد کوچکی طراحی شده و به راحتی می تواند از طریق پین هدرهای کناری به سایر بردها متصل گردد و قابلیتهای فراوانی را برای پروژه های مختلف اینترنت اشیا فراهم کند. همچنین برد مجهز به اسلات سیم کارت برای ماژول SIM800L است که از سیمکارتهای نانو پیشتیبانی می کند.
ماژول مخابراتی SIM800L محصول کمپانی SIMCOM به دلیل ویژگی های منحصر به فرد خود مثل ابعاد کوچک و مصرف توان پایین به همراه تمامی ویژگی های یک ماژول GSM کامل، جزء ماژول های پرکاربرد محسوب می شود. این ماژول در چهارباند فرکانسی مرسوم شبکه های مخابراتی کار می کند و به شما قابلیت هایی هم چون ارسال و دریافت تماس، اس ام اس، ام ام اس و دیتا را می دهد.

ترکیب ماژول SIM800L و ESP32 یک برد بسیار کارآمد و پراستفاده خواهد بود و می توان از آن برای بسیاری از پروژه های اینترنت اشیا، مخابراتی و ... استفاده کرد.


کاربرد ماژول وایرلس TTG0:

  1. اینترنت اشیا
  2. پروژه های مخابراتی
  3. شناسایی بی سیم
  4. و غیره

مشخصات ماژول وای فای و تماس TTGO T-CALL:

  1. چیپ ست اصلی: ESPRESSIF-ESP32 240MHz Xtensa® single-/dual-core 32-bit LX6 microprocessor
  2. فلش: QSPI flash 4MB / PSRAM 8MB
  3. حافظه ثابت SRAM :520 kb
  4. دکمه: ریست
  5. مبدل USB به TTL: CP2104
  6. پورت های ارتباطی: UART, SPI, SDIO, I2C, LED PWM, TV PWM, I2S, IRGPIO, capacitor, touch sensor, ADC, DACLNA pre-amplifier
  7. کلاک روی برد: اسیلاتور کریستال 40 مگاهرتزی
  8. ولتاژ کاری: 3.6 ~ 2.7 ولت
  9. جریان کاری: حدود 70 میلی آمپر
  10. جریان حالت خواب: حدود 300 میکرو آمپر
  11. پشتیبانی از سیم کارت های نانو
  12. محدوده دمای کاری: -40تا +85 درجه سانتی گراد
  13. ابعاد: 78.83*28.92*8.06 میلی متر
  14. وزن: 11.77 گرم
  15. منبع تغذیه: USB 5V/1A
  16. جریان در حالت شارژ : 500 میلی آمپر
  17. باتری: 3.7 ولت لیتیومی
  18. کانکتور: 2 پین 1.25 میلی متری
  19. پورت USB نوع C
  20. سازگاری با استاندارد: FCC/CE-RED/IC/TELEC/KCC/SRRC/NCC
  21. پروتکل وای فای: 802.11 b/g/n(802.11n, speed up to150Mbps) A-MPDU and A-MSDU polymerization, support 0.4μS Protection interval
  22. محدوده فرکانسی: 2.4GHz~2.5GHz(2400M~2483.5M)
  23. قدرت انتقال: 22dBm
  24. فاصله ارتباطی: 300متر
  25. تغذیه: 5 ولتی یک آمپر
  26. بلوتوث: Bluetooth v4.2BR/EDR and BLE standard
  27. پروتکل شبکه: IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT
  28. مودهای وای فای: Station/ SoftAP / SoftAP +Station/P2P
  29. نوع رمزنگاری: AES/RSA/ECC/SHA
  30. کانفیگ کاربری: AT + Instruction set, cloud server, android/IOS app
  31. مکانیسم امنیتی: WPA/WPA2/WPA2-Enterprise/WPS

Description:
ESP32 is suitable for a wide variety of applications from low-power Sensor networks to music streaming. The board turns into a powerful IoT platform using the pre -loaded AT command firmware. Whereas standalone mode provides application interface (API) for ESP32 and scripts to operate the tool chain.
This module SIM800L GPRS GSM is one of the smallest and most powerful on the market, it has an input for SIM800L chip (cell phone chip), it works with voltages from 2.7 to 3.6V.
SIM800L is a quad-band GSM/GPRS module, that works on frequencies GSM850MHz, EGSM900MHz, DCS1800MHz and PCS1900MHz. SIM800H&SIM800L features GPRS multi-slot class 12/ class 10 (optional) and supports the GPRS coding.
SIM800L is a LGA package with 88 pads, and provides all hardware interfaces between the module and customers’ boards.

Application:
IOT
Communication projects
Wireless Authentication
etc.

Features:
Chipset: ESPRESSIF-ESP32 240MHz Xtensa® single-/dual-core 32-bit LX6 microprocessor
FLASH: QSPI flash 4MB / PSRAM 8MB
SRAM: 520 kB SRAM
Button: Reset
USB to TTL: CP2104
Modular interface: UART, SPI, SDIO, I2C, LED PWM, TV PWM, I2S, IRGPIO, capacitor, touch sensor, ADC, DACLNA pre-amplifier
On-board clock: 40MHz crystal oscillator
Working voltage: 2.7V-3.6V
Working current: About 70mA
Sleep current: About 300uA
SIM card: Only supports Nano SIM card
Working temperature range: -40℃ ~ +85℃
Size: 78.83*28.92*8.06 mm
Weight: 11.77 gr
Power Supply: USB 5V/1A
Charging current: 500mA
Battery: 3.7V lithium battery
JST Connector: 2Pin 1.25mm
USB: Type-C
Standard: FCC/CE-RED/IC/TELEC/KCC/SRRC/NCC
Wi-Fi Protocol: 802.11 b/g/n(802.11n, speed up to150Mbps) A-MPDU and A-MSDU polymerization, support 0.4μS Protection interval
Frequency range: 2.4GHz~2.5GHz(2400M~2483.5M)
Transmit Power: 22dBm
Communication distance: 300m
Bluetooth: Bluetooth v4.2BR/EDR and BLE standard
Radio frequency: with -97dBm sensitivity NZIF receiver Class-1,Class-2&Class-3 emitter AFH
Audio frequency: CVSD&SBC audio frequency
Wi-Fi Mode: Station/ SoftAP / SoftAP +Station/P2P
Security mechanism: WPA/WPA2/WPA2-Enterprise/WPS
Encryption Type: AES/RSA/ECC/SHA
Firmware upgrade: UART download/OTA (Through network/host to download and write firmware)
Software Development: Support cloud server development /SDK for user firmware development
Networking protocol: IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT
User Configuration: AT + Instruction set, cloud server, android/IOS app
OS: FreeRT OS
