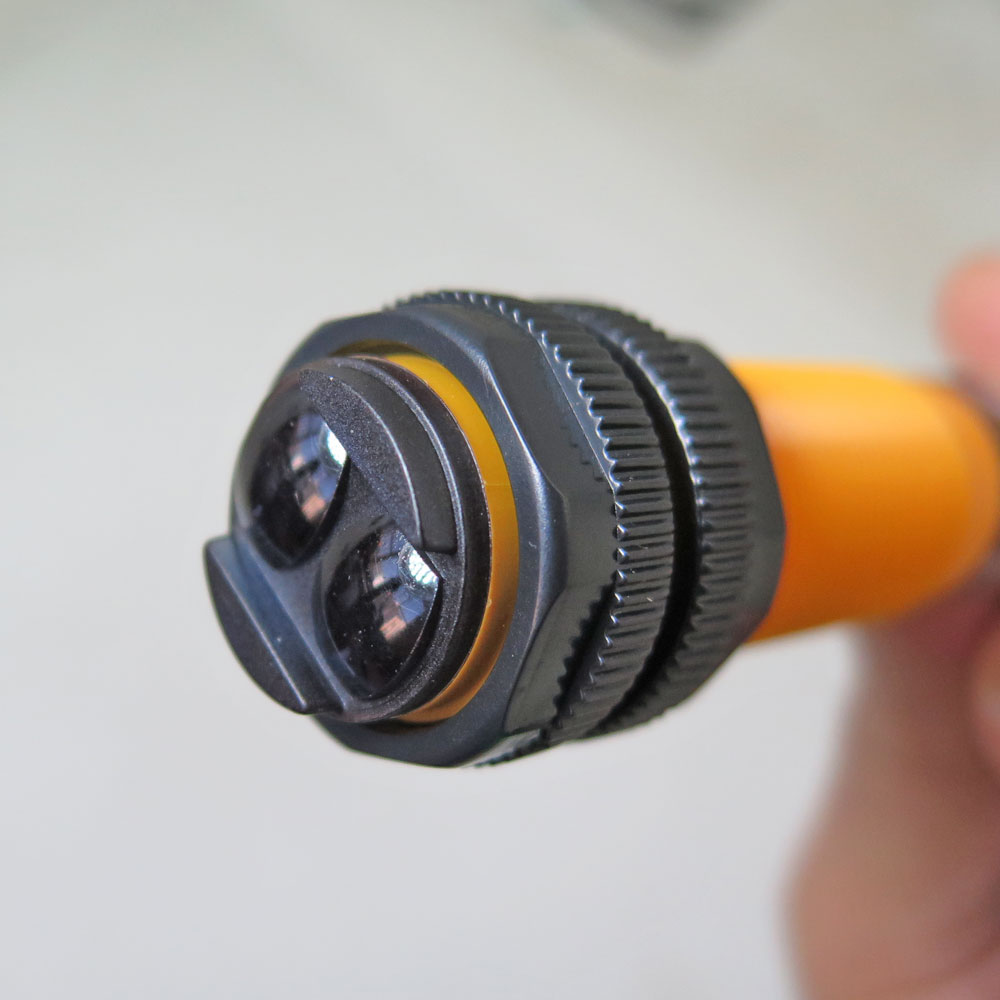

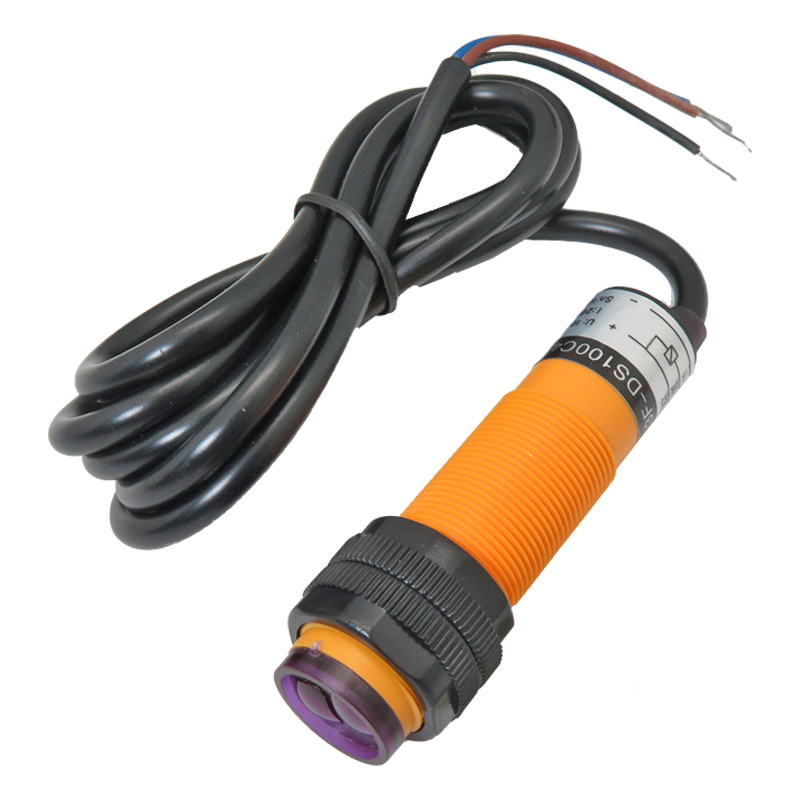

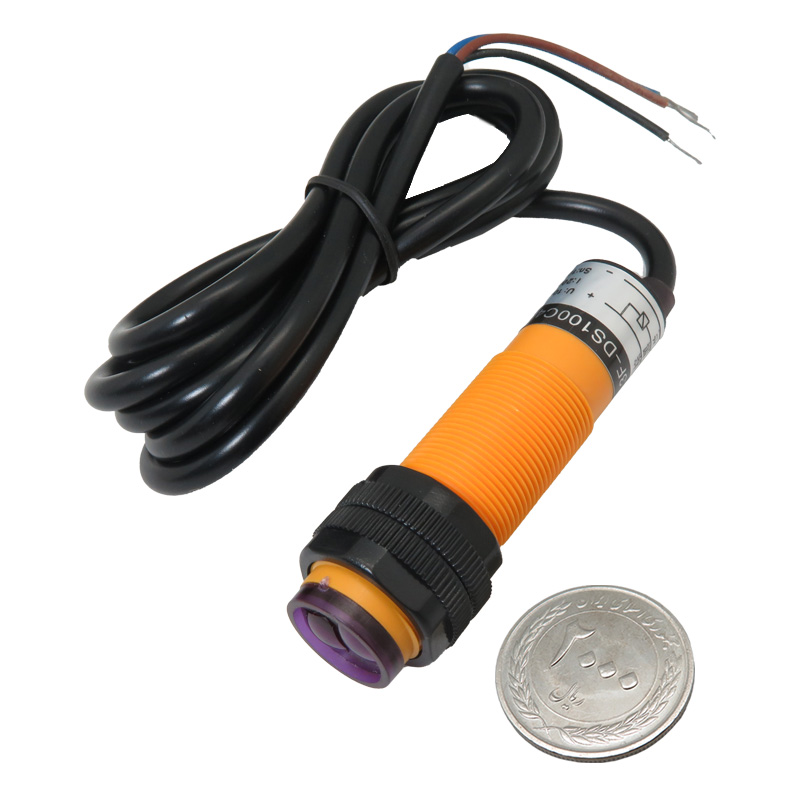

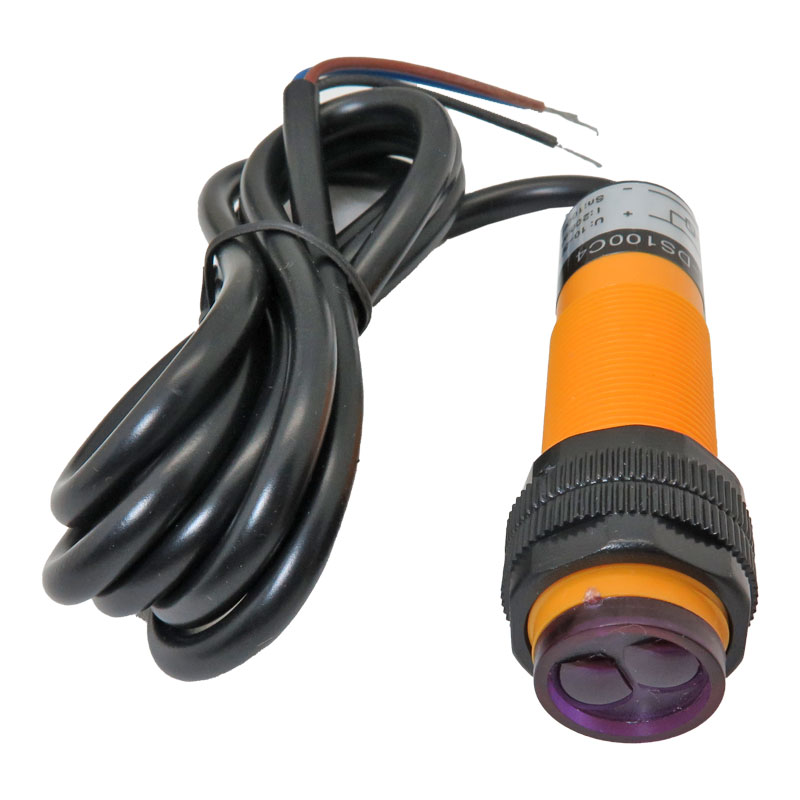

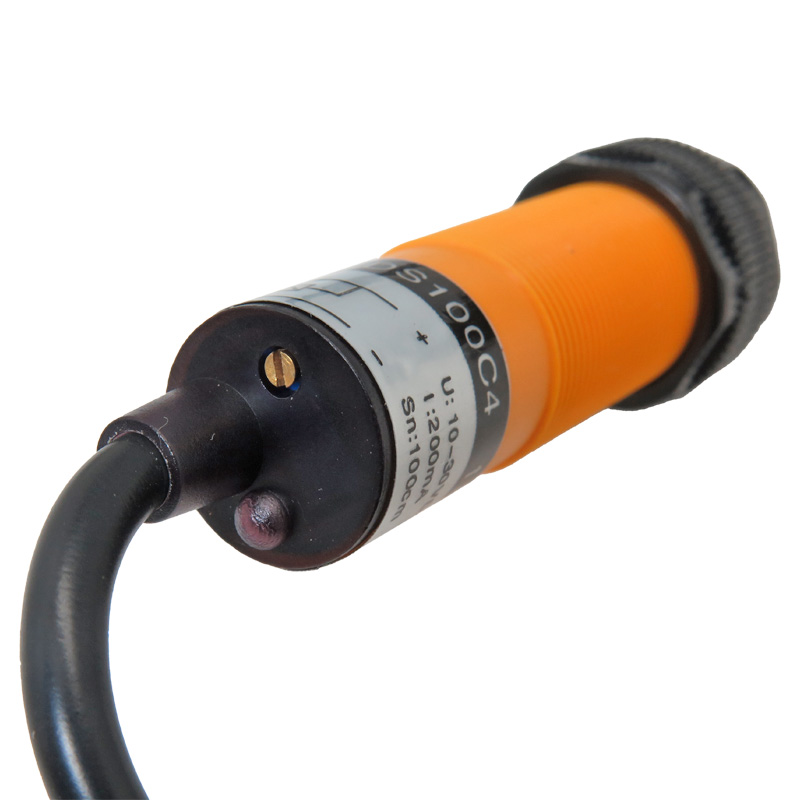

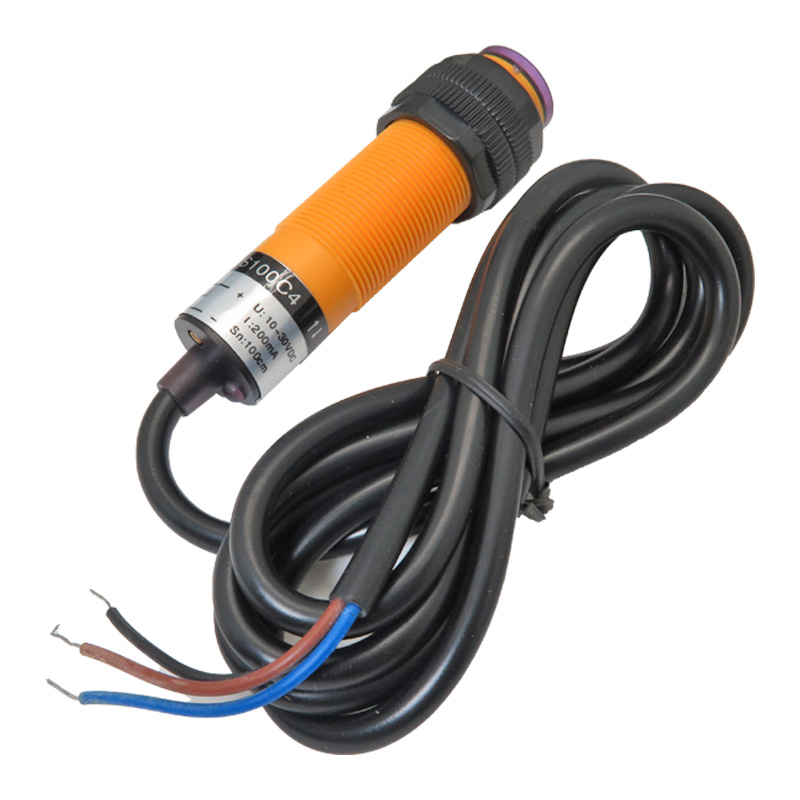

سنسور فوتوالکتریک مادون قرمز - سنسور مجاورتی مادون قرمز با خروجی NPN
سنسور مجاورتی مادون قرمز E3F-DS100C4 یک سنسور نوری صنعتی از نوع Diffuse است که با بهره‌گیری از تکنولوژی مادون قرمز مدوله‌شده، توانایی تشخیص دقیق اجسام تا فاصله‌ی ۱۰۰ سانتی‌متر را داراست. این سنسور مجاورتی نوری صنعتی با تشخیص بازتاب نور از سطح اجسام، بدون تماس مستقیم با آن‌ها، امکان اندازه‌گیری فاصله را فراهم می‌کند و به‌دلیل مقاومت در برابر تداخل نوری ناشی از منابعی مانند نور خورشید یا لامپ‌ها، انتخابی بسیار کارآمد برای محیط‌های صنعتی است. عملکرد این سنسور مجاورتی بر اساس دریافت نور بازتاب‌شده و تبدیل آن به سیگنال الکتریکی است. از آنجایی که تشخیص آن وابسته به جنس جسم نیست، تمامی اشیایی که نور را منعکس می‌کنند، توسط این سنسور شناسایی می‌شوند. همچنین، راه‌اندازی و استفاده از این سنسور بسیار ساده بوده و نیازی به تنظیم حساسیت ندارد.سنسور نوری E3F-DS100C4 دارای خروجی NPN NO است و می‌تواند تا جریان ۳۰۰ میلی‌آمپر را تحمل کند. با ولتاژ تغذیه بین ۶ تا ۳۶ ولت DC، فرکانس پاسخ دهی ۳۰۰ هرتز و زمان پاسخ‌گویی سریع ۱.۵ میلی‌ثانیه، عملکردی قابل اعتماد در شرایط کاری متنوع ارائه می‌دهد. بدنه مقاوم آن از جنس ABS ساخته شده و لنز آن از نوع PMMA است که همراه با درجه حفاظت IP67، از سنسور در برابر گردوغبار و رطوبت محافظت می‌کند.
این سنسور نوری با خروجی NPN در گستره دمایی -۳۰ تا +۶۵ درجه سانتی‌گراد و رطوبت کاری ۳۵٪ تا ۹۵٪ عملکرد پایداری دارد. از جمله کاربردهای رایج آن می‌توان به استفاده در سیستم‌های امنیتی، پروژه‌های رباتیک، شمارش در خطوط تولید و تشخیص موانع اشاره کرد. به همین دلایل، این سنسور مجاورت مادون قرمز یک انتخاب ایده‌آل برای پروژه‌های اتوماسیون صنعتی و کنترل فرآیندهای دقیق به شمار می‌آید.
کاربرد :
- تشخیص مانع و فاصله در ربات‌های صنعتی و خودران
- شمارش محصولات عبوری روی خطوط تولید کارخانه‌ها
- کنترل ورود و خروج در سیستم‌های امنیتی و حفاظتی
- تشخیص حضور یا غیاب اجسام در سیستم‌های بسته‌بندی خودکار
مشخصات فنی :
- نوع سنسور: نوری بازتابی (Diffuse)
- منبع نور: دیود نورافشان مادون قرمز (LED مادون قرمز)
- فاصله تشخیص: ۱۰۰ سانتی‌متر ±۱۰ درصد

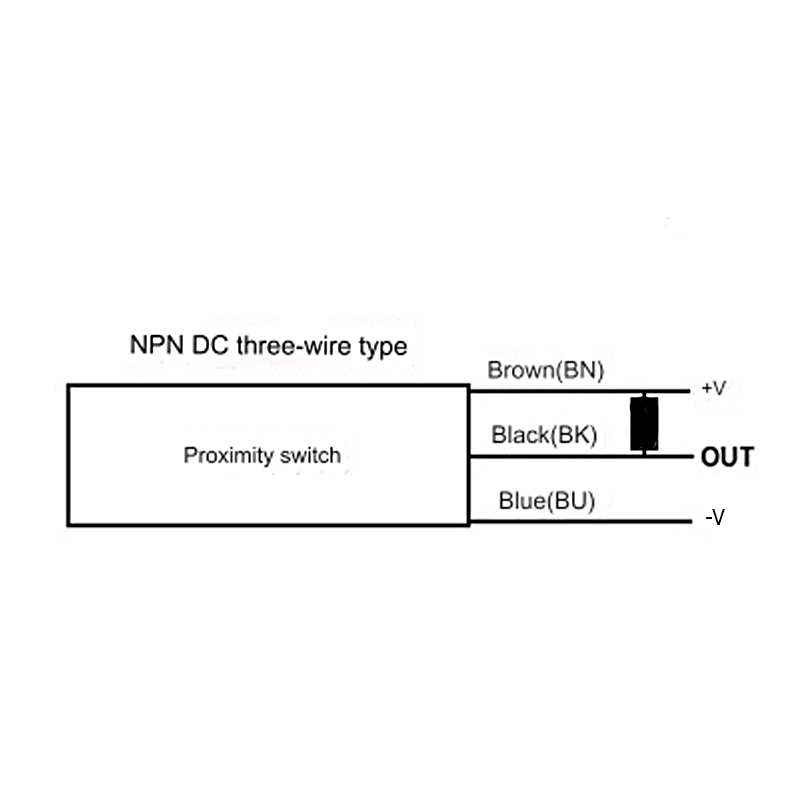

- نوع خروجی: ترانزیستور ان‌پی‌ان (NPN) با حالت نرمال باز (NO)

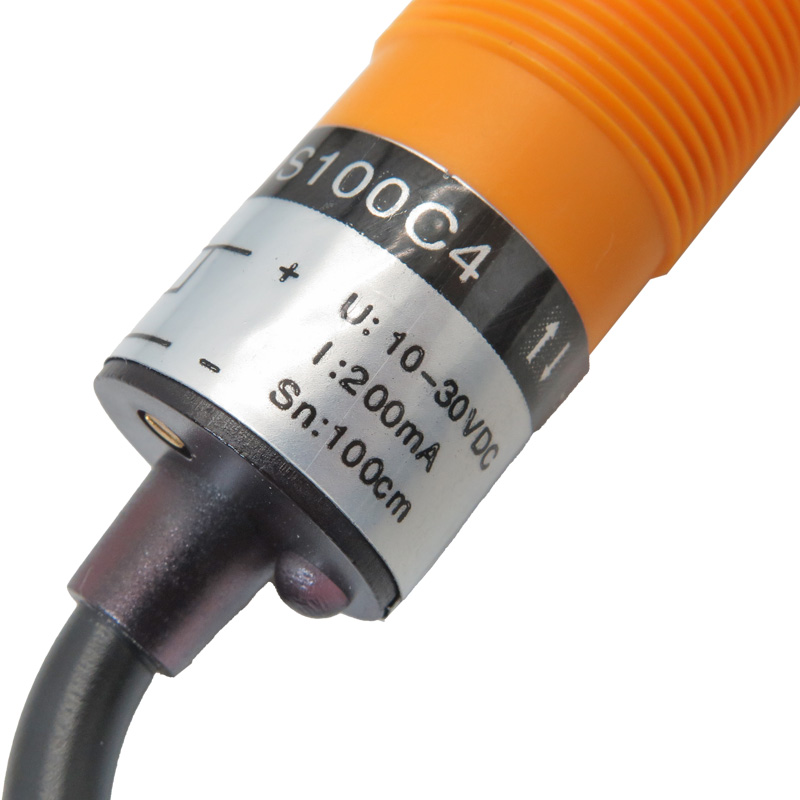

- ولتاژ تغذیه: ۶ تا ۳۶ ولت دی‌سی
- جریان خروجی مجاز: حداکثر ۳۰۰ میلی‌آمپر
- فرکانس پاسخ‌دهی: ۳۰۰ هرتز
- زمان پاسخ‌دهی: حداکثر ۱.۵ میلی‌ثانیه
- دمای کاری: منفی ۳۰ تا مثبت ۶۵ درجه سانتی‌گراد
- رطوبت مجاز محیط: ۳۵ درصد تا ۹۵ درصد (در حالت نگهداری)
- درجه حفاظت: IP67 (مقاوم در برابر گردوغبار و آب)
- جنس بدنه: پلاستیک ABS
- جنس لنز: پلی‌متیل‌متاکریلات (PMMA)
- نشت جریان: حداکثر ۲۰ میلی‌آمپر
- مقاومت عایقی: حداقل ۵۰ مگااهم در ۵۰۰ ولت دی‌سی
- استقامت دی‌الکتریک: ۱۰۰۰ ولت AC
امکانات :
- رباتیک و اجتناب از موانع : این سنسور برای تشخیص موانع در مسیر حرکت ربات‌ها و دستگاه‌های خودران استفاده می‌شود. با قابلیت تشخیص اجسام تا فاصله ۱۰۰ سانتی‌متر، به ربات‌ها امکان می‌دهد تا به‌طور خودکار از برخورد با موانع جلوگیری کنند.
- در سیستم‌های امنیتی برای تشخیص حضور یا حرکت اجسام در محدوده مشخص به‌کار می‌رود. این سنسور با حساسیت بالا و زمان پاسخ‌دهی سریع، می‌تواند در تشخیص ورود غیرمجاز یا حرکت مشکوک مؤثر باشد.
- شمارش و کنترل اجسام در خطوط تولید : در خطوط تولید صنعتی، برای شمارش دقیق قطعات یا محصولات در حال حرکت استفاده می‌شود. این سنسور با قابلیت تشخیص سریع و دقیق، به بهبود فرآیندهای تولید و کنترل کیفیت کمک می‌کند.
- کنترل درب‌های اتوماتیک و سیستم‌های ورودی :برای تشخیص نزدیک شدن افراد به درب‌های اتوماتیک یا سیستم‌های ورودی، از این سنسور استفاده می‌شود. با تشخیص حضور فرد، درب به‌طور خودکار باز می‌شود، که موجب راحتی و افزایش امنیت می‌گردد.
The proximity switch uses the object to block or reflect the infrared beam, and the circuit is strobed by the timing circuit to detect the presence or absence of the object. Objects are not limited to metal, and all objects that reflect light can be detected. The photoelectric switch converts the input current into an optical signal at the transmitter and receiver, then detects the target lens according to receiving light intensity or presence or absence. The photoelectric switch is common in security systems and is often used in industry to count the number of movements of the robot arm.
E3F-DS100C4 IR Sensor Application:
Robot avoidance
Line piece
Industrial
Security
