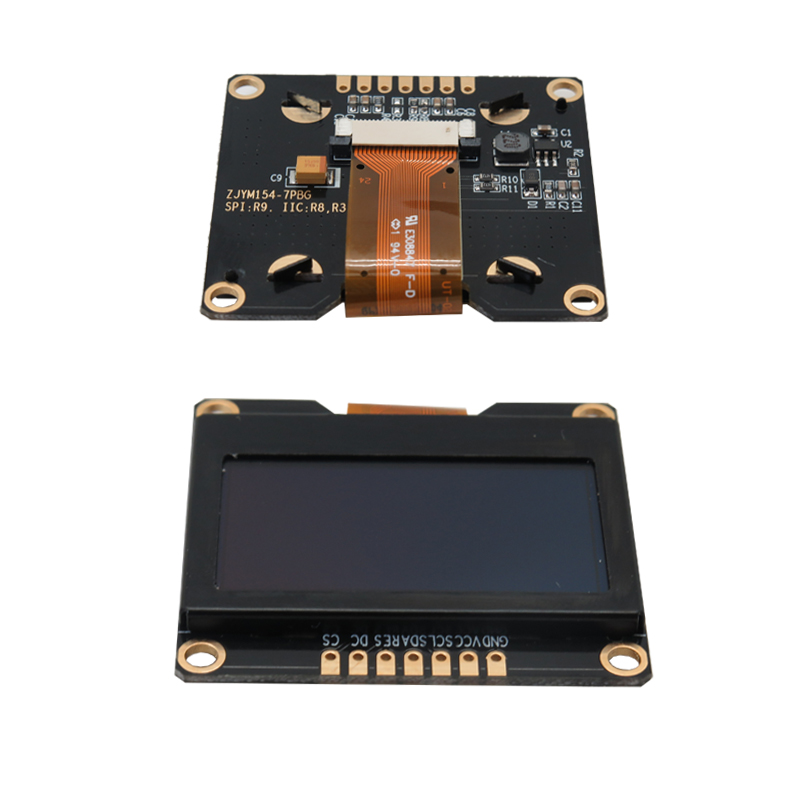

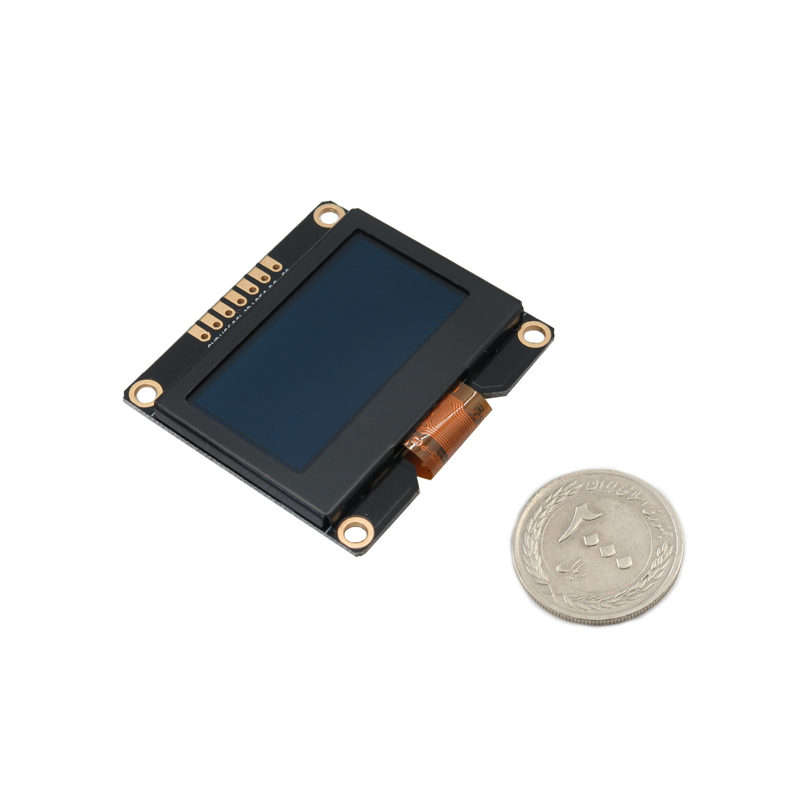

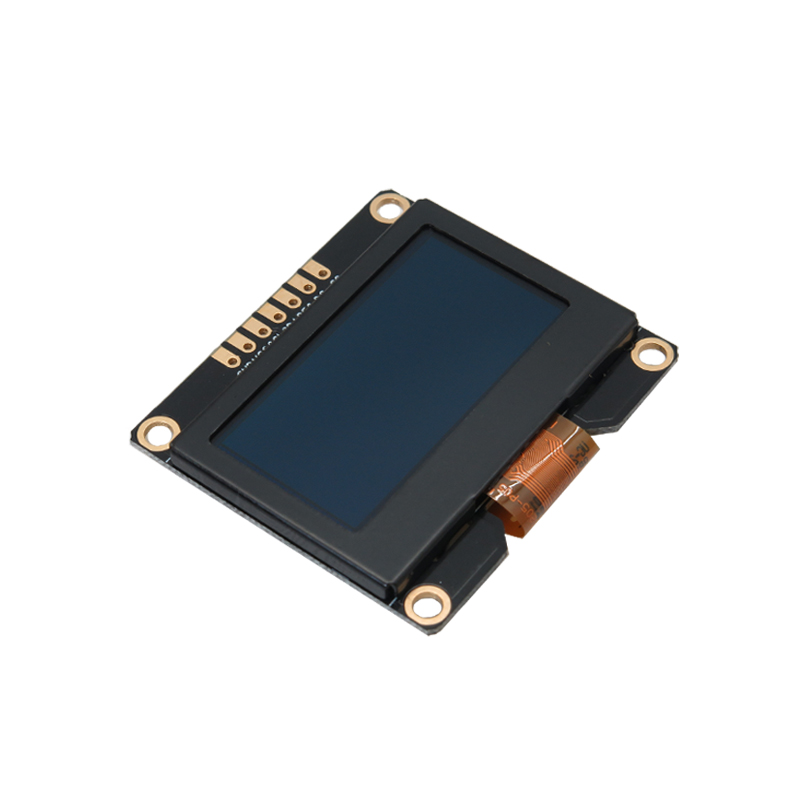

ماژول نمایشگر OLED تک رنگ 1.54 اینچ دارای ارتباط SPI و IIC و چیپ درایور SSD1309
کاربرد ماژول نمایشگر 1.54 اینچی OLED:
- نمایشگرهای تجهیزات الکترونیکی
- کنترل کننده های صنعتی
مشخصات ماژول نمایشگر 1.54 اینچی OLED:
- اندازه صفحه: 1.54 اینچ
- اندازه پیکسل: 0.254 × 0.254 میلی متر
- رزولوشن: 128 × 64
- آی سی راه اندازی: SSD1309
- دارای پروتکل ارتباطی SPI و I2C
- ولتاژ تغذیه: 3.3 ولت
- دمای کاری: 70 ~ 40- درجه سانتی گراد
- تعداد پین: 7 عدد
مستندات:
دیتاشیت چیپ SSD1309
Description:
Mono OLED
screen 1.5inch 128x64 pixels is a mono OLED display module. The 1.5 inch
mono graphic OLED display, is a graphic passive matrix OLED display, it
have 128x64 dots, wide viewing angle, wide temperature, high
brightness, high contrast, fast response time.
The board layout is
reasonable, beautiful, little current sound. It adopted of high quality
electronic components, and accuracy process, ensure for the durability.
It
is made of premium material, this LCD module display is sturdy, not
easy to aging and abrasion resistant, to ensure maximum strength and
durability for long lasting usage.
SSD1309 is a single-chip CMOS
OLED/PLED driver with controller for organic / polymer light emitting
diode dot-matrix graphic display system. It consists of 128 segments and
64 commons. This IC is designed for Common Cathode type OLED panel.
1.54inch Mono OLED with SSD1309 Driver Application:
Industrial panels
DIY Projects
Electronic devices
Features:
Size: 1.54 inch
Material: PM OLED
Pixel size: 0.254 * 0.254mm
Resolution: 128 * 64
IC: SSD1309
Color: white, blue, yellow
Interface: SPI interface, I2C interface
Voltage: 3.3V
Working temperature: -40 ~ 70 degrees
Pin number: 7PIN
Display direction: all
Pin Definition:
1. GND
2. VCC
3. SCL
4. SDA
5. RES
6. DC
7. CS
