ماژول افزاینده و شارژر باتری 18650

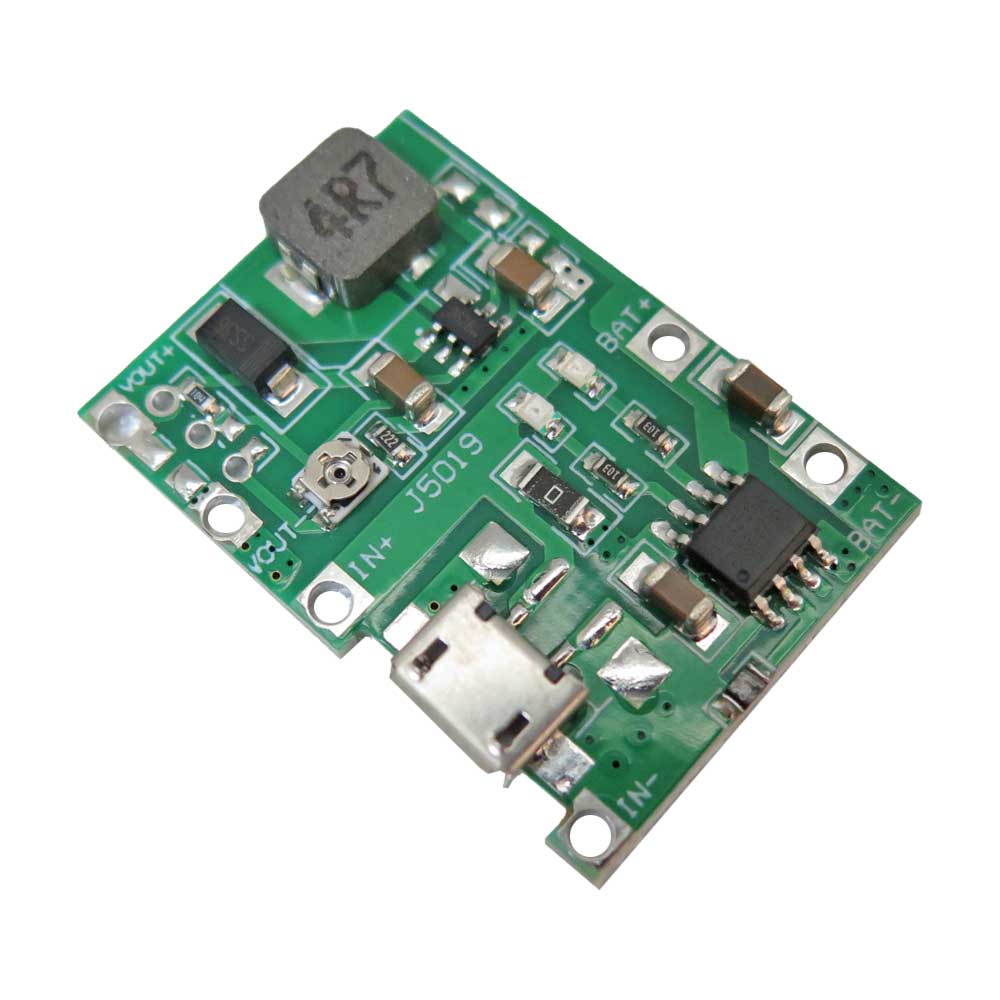

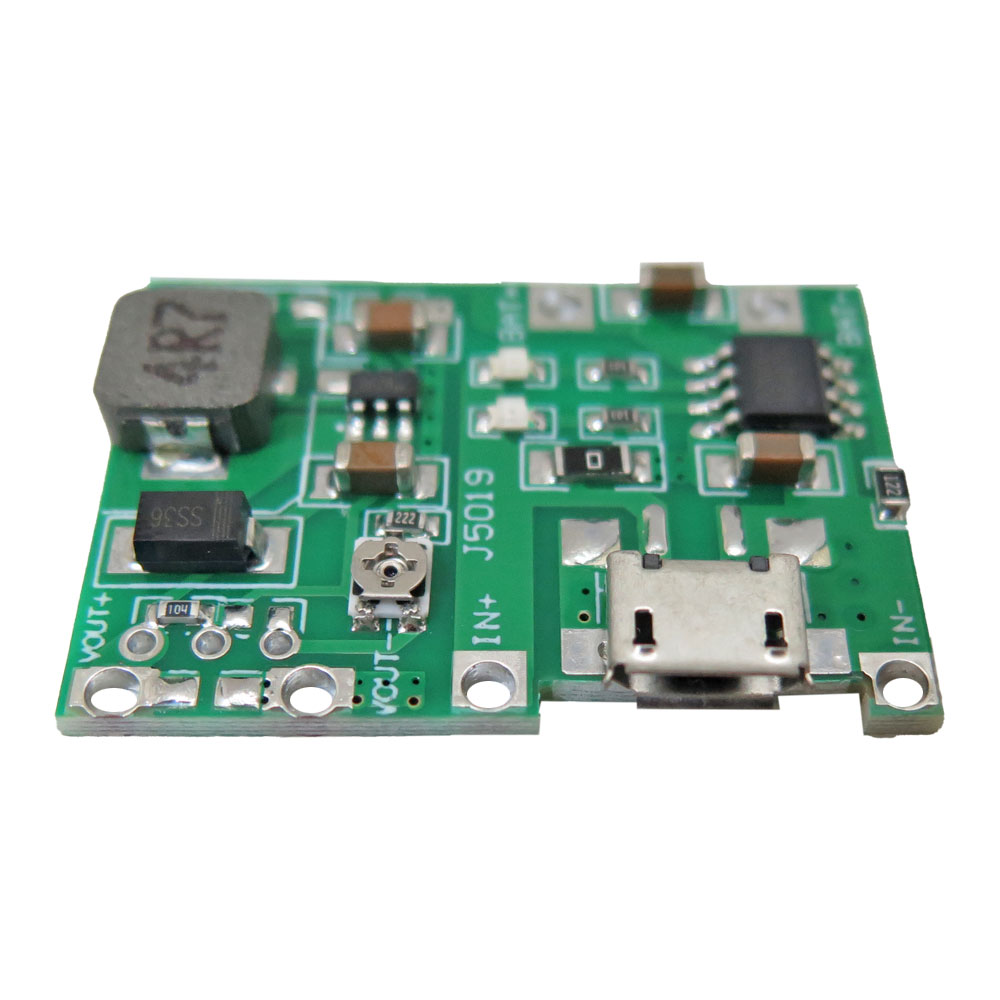

ماژول افزاینده و شارژر باطری 18650 دارای پورت میکرو USB

ماژول افزاینده و شارژر باتری 18650 یک مدار کوچک شارژر باتری با مبدل افزاینده ولتاژ 1 آمپری می باشد که در زمینه های گوناگون مورد استفاده قرار می گیرد. این ماژول می تواند باتری های تک سل 3.7 ولتی را شارژ کند و برای ورودی خود نیاز به ولتاژ 4 تا 8 ولت و یا از طریق پورت Micro USB تغذیه انجام می شود.
قابلیت ماژول افزاینده ولتاژ افزایش ولتاژ خروجی در محدوده 4.5 تا 24 ولت با جریان حداکثری 1 آمپر می باشد.
این ماژول شارژر فاقد مدار محافظ شارژ بیش از حد می باشد و فقط امکان افزایش بیش از 2 ولتی را دارد و این قطع ولتاژ در شرایطی فقط صورت می گیرد که حفاظت برای مدار اضافه شود.

کاربرد ماژول افزاینده و شارژر باتری 18650:
شارژر باتری 1850
مدار افزاینده ولتاژ

مشخصات:
ولتاژ ورودی: 8 ~ 4.5 ولت
ولتاژ معمولی خروجی: 9 ولت قابل تنظیم
ولتاژ شارژ: 4.2 ولت
جریان شارژ حداکثری: 1 آمپر
جریان دشارژ حداکثری: 2 آمپر
حداکثر جریان های خروجی متفاوت 5V 1.4A, 9V 0.8A, 12V 0.6A
جریان گذر 0.5 میلی آمپر
ولتاژ قطع: 2 ولت
قابلیت تنظیم ولتاژ خروجی

Description:
This module is a small single cell lithium battery charging module which also includes a 1A step-up (boost) converter for powering a large range of applications. The module will charge most types of single cell (3.7) LiPo batteries from either 4 to 8V power supply input, or from a standard 5V USB port/adapter. A battery charge and standby LED is also included for visual indication. Besides battery charging capabilities this module also includes an adjustable boost converter which is capable of stepping up the attached battery voltage from 4.5 to 24V with a maximum supply current of 1A.
There is no over-discharge protection for overcharge protection (2V cut-off boost is possible, but 2V output is still not blocked) Cut-off boost 2V, depending on the situation, whether to add a protective plate, For example, VIN + BAT + terminal of 5V solar panel can output 4.2V to 3.7V 18650 battery charging OUT + terminal output adjustable voltage need to be adjusted. It can be used for multimeter and recharging the lithium battery.

Boost and 18650 Lithium Battery Charger Application:
Battery charger
Boost module

Features:
output about: 9V (adjustable)
input voltage: 4.5-8V
Charging voltage: 4.2V
Charging current: 1A(max)
Discharging current 2A (max)
Output reference max current: 5V 1.4A, 9V 0.8A, 12V 0.6A
Quiescent current: 0.5mA
cut-off boost: 2V
OUT+ terminal can output an adjustable voltage.
