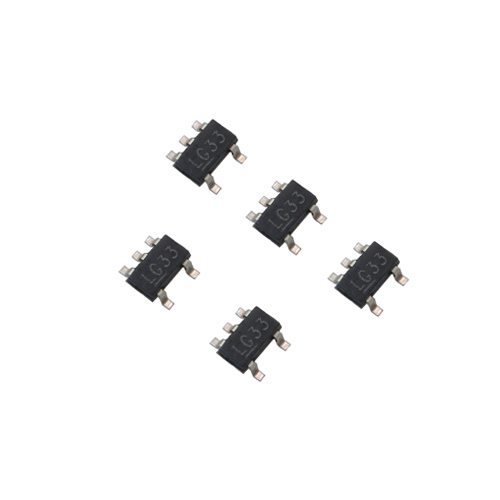

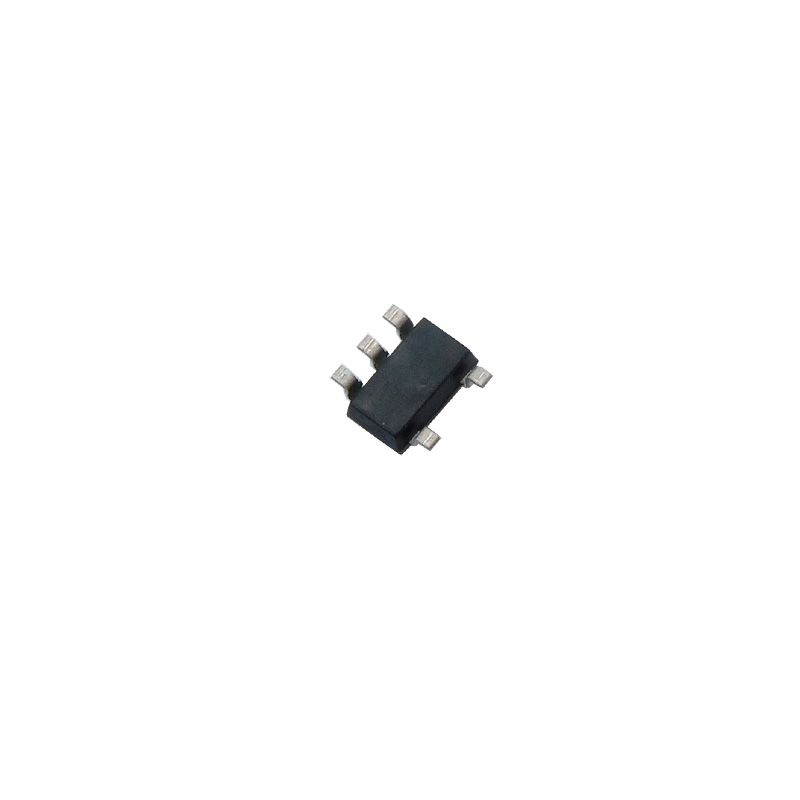

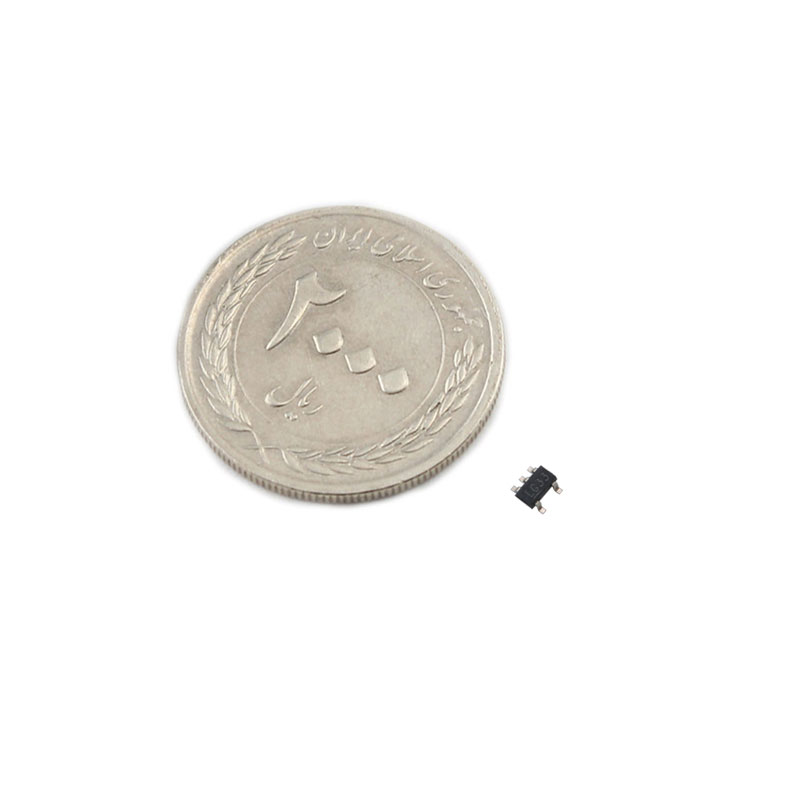

آی سی رگولاتور MIC5219 دارای پکیج SOT23-5 و ولتاژ خروجی 3.3 ولت
MIC5219 از جمله آی سی های رگولاتور ولتاژ خطی است. اگر نیاز دارید که افت ولتاز خیلی کمی در خروجی رگولاتور 3.3 ولتی داشته باشید، استفاده از این آی سی گزینه مناسبی می باشد زیرا که جریان خروجی این ماژول 500 میلی آمپر است و اگر بار مدار کم باشد افت ولتاژ آن 10 میلی ولت و در حالت بار کامل کمتر از 500 میلی ولت می باشد.
بسته بندی رگولاتور MIC5219 به صورت SOT-23 و 5 پین طراحی شده و استفاده آسان از این آی سی رگولاتور از ویژگی دیگر آن می باشد.
کاربرد آی سی رگولاتور MIC5219 :
- لپ تاپ، کامپیوتر، نوت بوک
- تلفن های همراه
- تجهیزات مجهز به باتری
- مدارات تغذیه خطی
- ماژول های مبدل DC به DC
مشخصات آی سی رگولاتور MIC5219 :
- ولتاژ خروجی : 3.3 ولت
- ولتاژ تغذیه ورودی: 12 ~ 2.5 ولت
- جریان حداکثری خروجی: 500 میلی آمپر
- افت ولتاژ 500 میلی ولت در جریان 500 میلی آمپر
- نوع بسته بندی : SMD / SOT-23-5
- ولتاژ سطح بالای فعال سازی: 3 ولت
- ولتاژ سطح پایین فعال سازی: 0.4 ولت
- نویز خروجی پایین
- ضریب حرارتی پایین
- حفاظت در برابر ولتاژ معکوس
- جریان خاموشی تقریبی صفر آمپر
مستندات:
دیتاشیت آی سی MIC5219
Description:
The MIC5219 is an efficient linear voltage regulator with high peak output current capability, very low dropout voltage, and better than 1% output voltage accuracy. Dropout is typically 10 mV at light loads and less than 500 mV at full load. The MIC5219 is designed to provide a peak output current for start-up conditions where higher inrush current is demanded. It features a 500 mA peak output rating. Continuous output current is limited only by package and layout.
Application:
Laptop, Notebook, and Palmtop Computers
Cellular Telephones and Battery-Powered Equipment
Consumer and Personal Electronics
PC Card VCC and VPP Regulation and Switching
SMPS Post-Regulator/DC-to-DC Modules
High-Efficiency Linear Power Supplies
Features:
Input Supply Voltage: 2.5V ~ 12V
Output Voltage Min.: 3.3 V
Peak Output Current: 500mA
Drop-out Voltage: 500mV at 500mA
Enable Logic HIGH: 3 V
Enable Logic LOW: 0.4 V
500 mA Output Current Capability
- SOT23-5 Package
- 500 mA Peak
- 500 mA Continuous
Low 500 mV Maximum Dropout Voltage at Full Load
Extremely Tight Load and Line Regulation
Tiny SOT-23-5 and Power MSOP-8 Package
Ultra-Low Noise Output
Low Temperature Coefficient
Current and Thermal Limiting
Reversed-Battery Protection
CMOS/TTL-Compatible Enable/Shutdown Control
Near-Zero Shutdown Current
Pinout:
1. IN: Supply Input
2. GND: Ground
3. EN: Enable
4. ADJ: Adjust Regulator
5. OUT: Regulator
