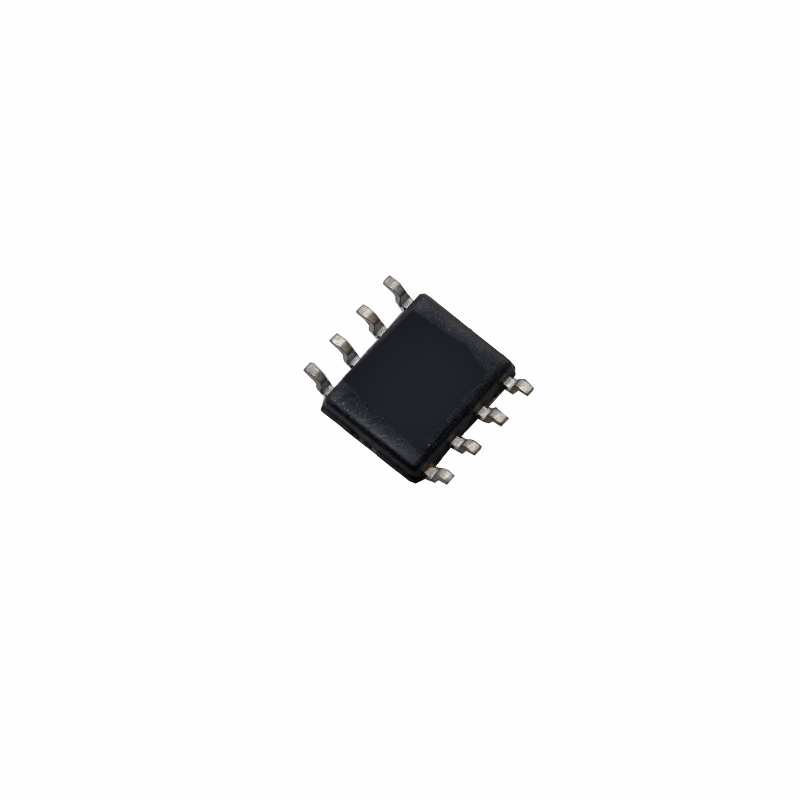

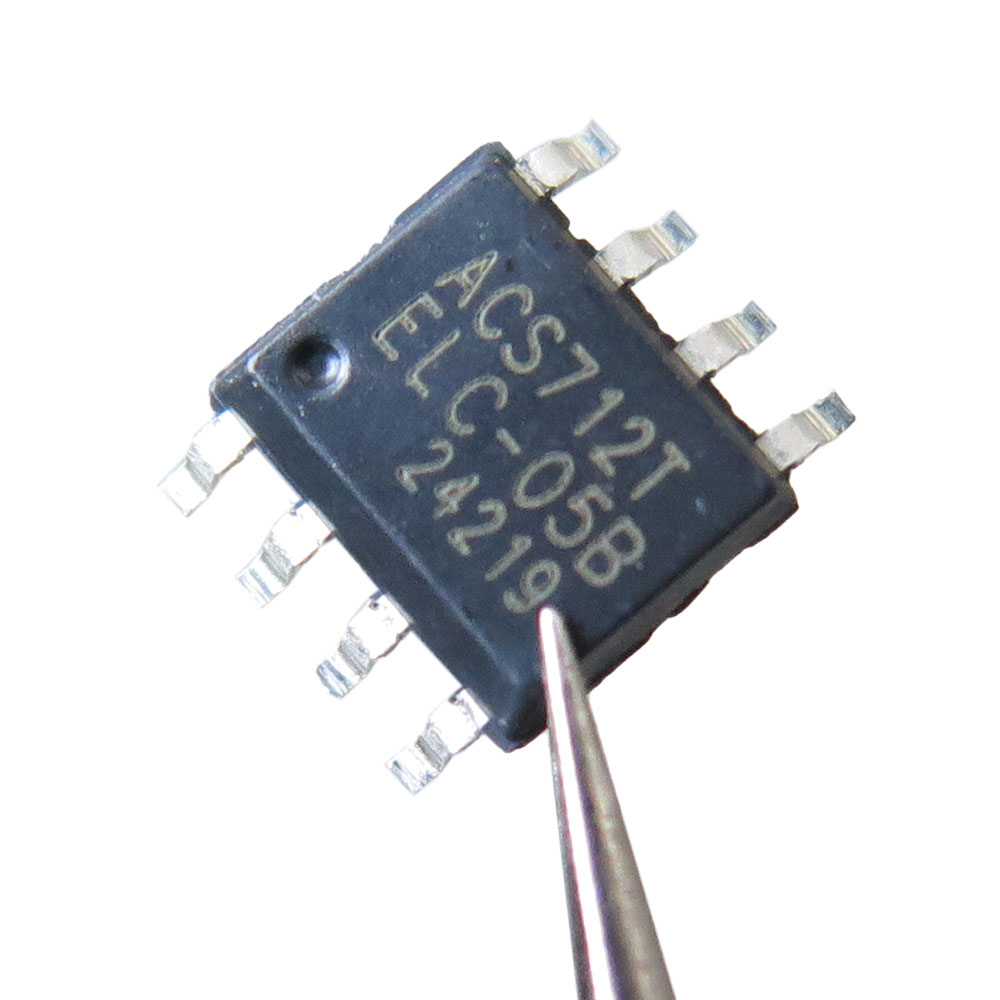

سنسور جریان ACS712ELCTR-20A
آی سی های سری ACS712 سنسور جريان اثرهال و از محصولات شركت Allegro هستند. از اين سنسورجریان ميتوان براي اندازه گيری جريانهاي AC و DC در صنعت، خودرو و سيستم هاي ارتباطي و ديگر تجهيزات الكترونيك استفاده كرد.سنسور جریان ACS712ELCTR-20A با جریان 20 آمپر به صورت آی سی SMD عرضه می شود.
اين قطعه شامل يك مدار اثر هال دقيق با آفست پايين و يك مسير جريان از جنس مس با خلوص بالاست. مسير جريان بگونه اي طراحي شده كه از نزديك چيپ اثر هال عبور ميكند. عبور جريان از مسير هادي مس ميداني مغناطيسي توليد ميكند كه بوسيله سنسور اثر هال مجتمع شده دريافت و به ولتاژي متناسب با شدت ميدان تبديل ميشود. دقت اين سنسور بواسطه نزديكي سيگنال مغناطيس با مبدل اثر هال بهينه شده است. با عبور جريان و ايجاد ميدان مغناطيسي ولتاژی متناسب با جريان عبوري توسط آی سی اثر هال ايجاد ميشود. بخش اثر هال اين سنسور كه با استفاده از تكنولوژی BiCMOS ساخته شده، آفست كمي دارد و با قابليت برش سيگنال يا chopping پايدار شده است. ضخامت مسير جريان در اين سنسور بگونه اي است كه ميتواند تا 5 برابر جريان نامي سنسور را تحمل كند. مقاومت الكتريكی مسير جريان تنها 1.2 ميلي اهم است كه نتيجتا توان تلفاتی ناچيزی خوهد داشت. مسير عبور جريان نيز از لحاظ الكتريكي از قسمت الكترونيك سنسور ايزوله است. اين سنسور در قالب SOIC با 8 پايه توليد و عرضه شده است.
کاربرد سنسور جریان اثرهال:
- كنترل موتور
- منابع تغذيه سوئيچينگ
- سيستمهاي محافظ در برابر اضافه جريان
مشخصات سنسور جریان 20 آمپری:
- مسیر سیگنال آنالوگ با نویز پذیری پایین
- قابلیت تنظیم پهنای باند از طریق پین Filter
- زمان پاسخ 5 میکروثانیه به جریان ورودی لحظه ای
- پهنای باند 80 کیلوهرتز
- خطای کلی 1.5 درصد در دمای ◦TA=25
- مقاومت 1.2 میلی اهم برای مسیر جریان
- حداقل ایزولاسیون ولتاژ 2.1 کیلو ولت بین پینهای 1 تا 4 و پینهای 5 تا 8
- ابعاد کوچک در قالب SOIC با 8 پایه
- ولتاژ تغذیه 5 ولت
- حساسیت 66 تا 185میلی ولت به ازاء هر آمپر
- ایجاد ولتاژ خروجی متناسب با جریانهای AC و DC
- دقت کالیبره شده توسط کارخانه
- خروجی با پایداری بالا
- هیسترزیس مغناطیسی نزدیک به صفر
- خروجی سنسور متناسب ولتاژ تغذیه
مستندات:
دیتاشیت ACS712
Description:
The Allegro® ACS712 provides economical and precise solutions for AC or DC current sensing in industrial, commercial, and communications systems. The device package allows for easy implementation by the customer. Typical applications include motor control, load detection and management, switchmode power supplies, and overcurrent fault protection. The device is not intended for automotive applications. The device consists of a precise, low-offset, linear Hall circuit with a copper conduction path located near the surface of the die. Applied current flowing through this copper conduction path generates a magnetic field which the Hall IC converts into a proportional voltage. Device accuracy is optimized through the close proximity of the magnetic signal to the Hall transducer. A precise, proportional voltage is provided by the low-offset, chopper-stabilized BiCMOS Hall IC, which is programmed for accuracy after packaging. The output of the device has a positive slope (>VIOUT(Q)) when an increasing current flows through the primary copper conduction path (from pins 1 and 2, to pins 3 and 4), which is the path used for current sampling.
Application:
Motor control
Load detection and management
Switchmode power supplies
Overcurrent fault protection
Features:
Low-noise analog signal path
Device bandwidth is set via the new FILTER pin
5 μs output rise time in response to step input current
80 kHz bandwidth
Total output error 1.5% at TA = 25°C
Small footprint, low-profile SOIC8 package
1.2 mΩ internal conductor resistance
2.1 kVRMS minimum isolation voltage from pins 1-4 to pins 5-8
5.0 V, single supply operation
66 to 185 mV/A output sensitivity
Output voltage proportional to AC or DC currents
Factory-trimmed for accuracy
Extremely stable output offset voltage
Nearly zero magnetic hysteresis
Ratiometric output from supply voltage
