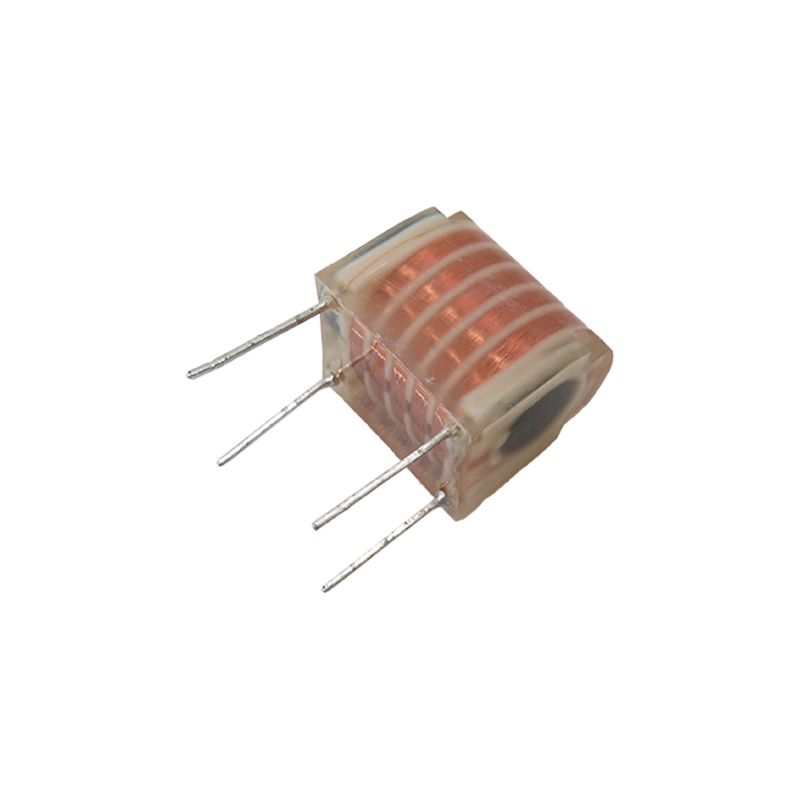

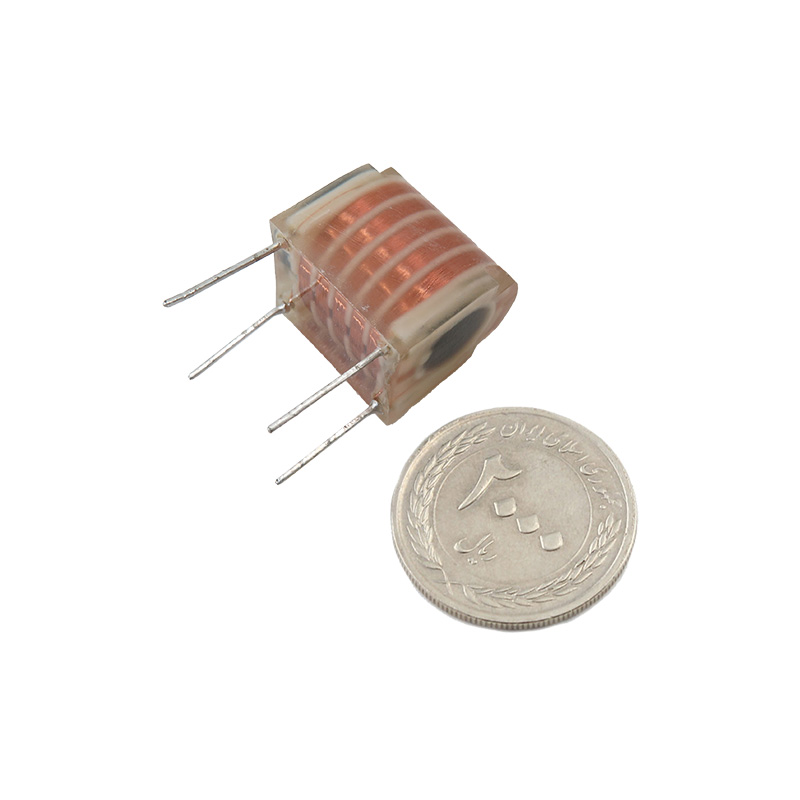

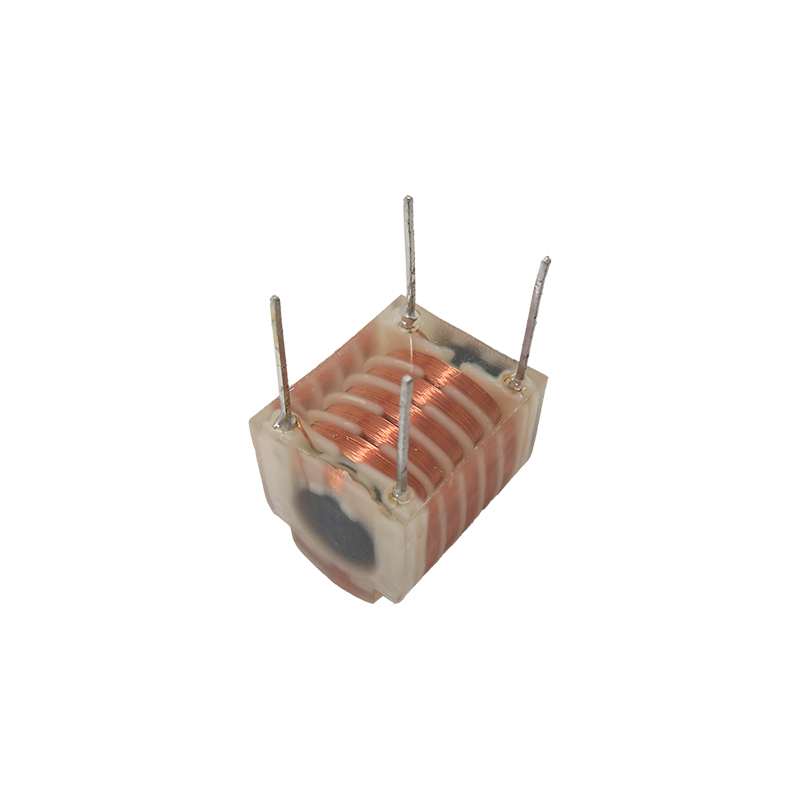

ترانس جرقه زن CD6
دستگاهي كه جهت ايجاد قوس الكتريكی بين دو سر الكترودهای جرقه برای احتراق سوخت با ولتاژ قوی ايجاد مي كند، ترانس جرقه زن گويند. اين ترانسفورماتور شامل يك هسته مغناطيسی می باشدكه دو سيم پيچ روی آن پيچيده شده است بطوريكه اين دو از هم واز هسته عايق شده اند. سيم پيچ اوليه به برق اصلي وصل مي شود و سيم پيچ ثانويه به مدار مصرفی متصل مي گردد. اين ترانس جرقه از نوع افزاينده می باشد.
ترانسفورماتور احتراق عمدتاً بر روی سیستم احتراق مشعل اعمال می شود تا عملکرد احتراق خودکار مشعل را بدست آورد.
کاربرد ترانس ولتاژ CD6:
- مشعل سوخت
- پالس ولتاژ بالا
مشخصات ترانس ولتاژ CD6:
- ولتاژ ورودی : 1.5 - 3 ولت
- ولتاژ خروجی : در محدوده 5 کیلوولت تا 25 کیلوولت
- تعداد پایه: 4 عدد
- اندوکتانس سیم پیچ اولیه:28 میکرو هانری
- اندوکتانس سیم پیچ ثانویه: 400 میلی هانری
- مقاومت اولیه : 0.15 اهم
- مقاومت ثانویه : 1.57 کیلو اهم
- فاصله دشارژ : 5-7 میلی متر

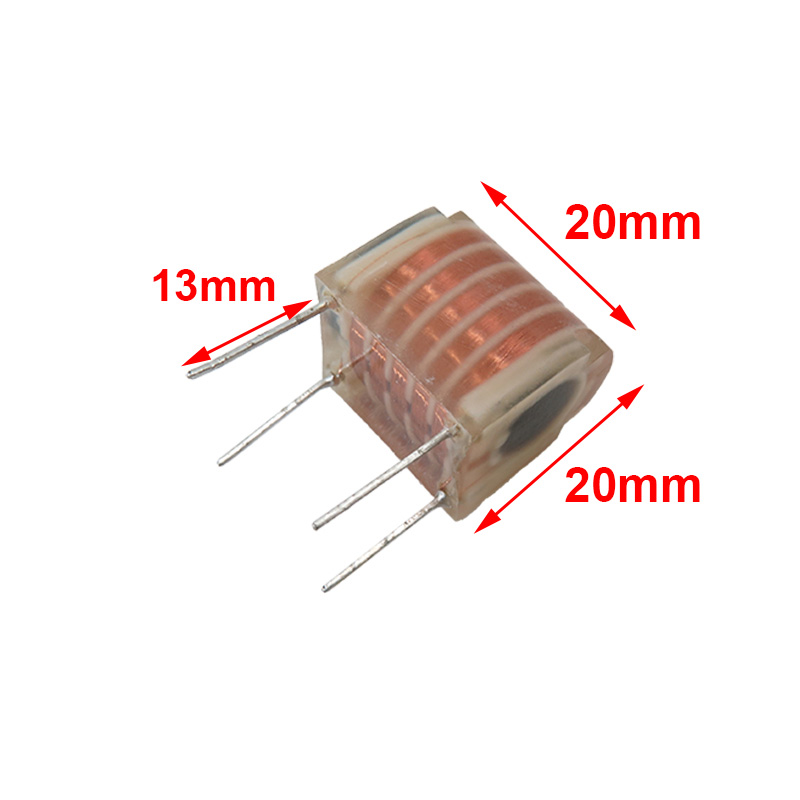

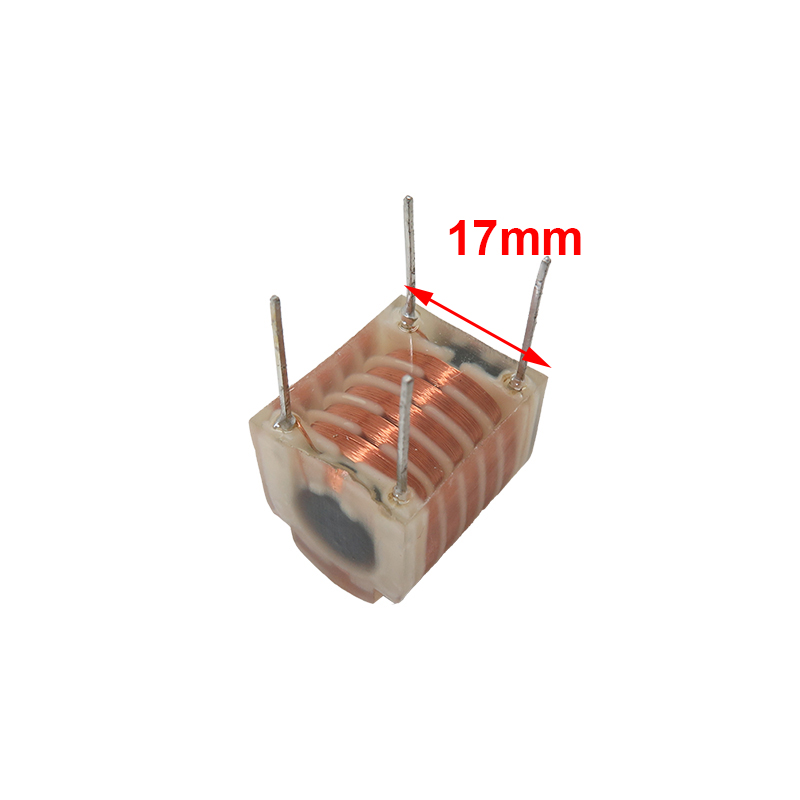

- ابعاد: 20.7 × 19 × 17.2 میلی متر
نکات ایمنی ترانس جرقه :
- برای جلوگیری از تداخل الکترو مغناطیسی کابل ها باید از نوع مناسب و ولتاژ بالا انتخاب و از کابل های طویل غیر ضروری اجتناب شود.
- شکاف محل جرقه باید با ویژگی های فنی مشعل تنظیم شود.
- کابل های دیگر نباید زیاد از حد نزدیک کابل ترانس باشند.
- به دلیل ولتاژ بالا ترانس را لمس نکنید و از نزدیک کردن وسایل هادی الکتریسیته به ترانس در هنگام کار خودداری شود.
- اگر ترانس به الکترود جرقه نزدیک نیست باید سیم های ولتاژ بالای ( خروجی ) ترانس تا حد امکان از یکدیگر فاصله داشته باشند.
- حتی الامکان از نزدیک شدن هر یک از سیم های ولتاژ بالا به وسایل یا صفحات فلزی خودداری شود.
Description:
The product, which can produce pulse, is designed for triggering the electronic firing circuit of water heater and some other things;
The product, which also can be used in the anion generator and ozone generator for producing anion and ozone.
This is CD6 ignitor transformer has 4 pins.
Application:
Triggering firing tools
Produce high voltage Pulse
Specifications:
Pins: 4
Input voltage (DC): 1.5~3VDC.
Output pulse high voltage: 5KV~25KV.
Primary and secondary inductance: CD6:28UH 400mH
Frame size: 18.8*16.7*16.6
Finished product size: 20.7*17.2*19
Pin pitch: 15.8*12
Magnetic rod: 8*18.5
Primary resistance: 0.15 ohm
Secondary resistance: 1.57K ohm
