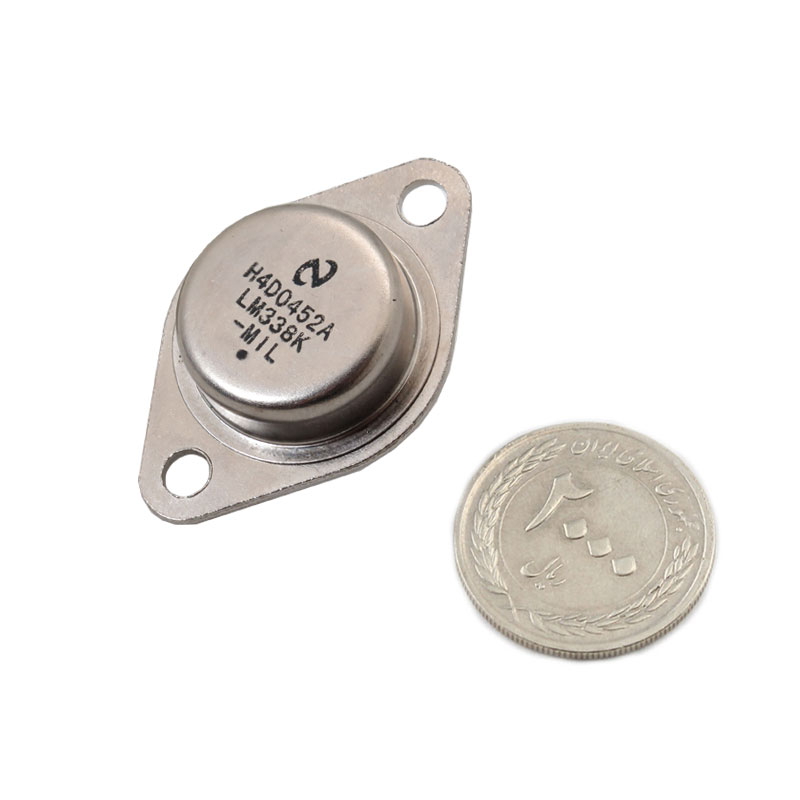

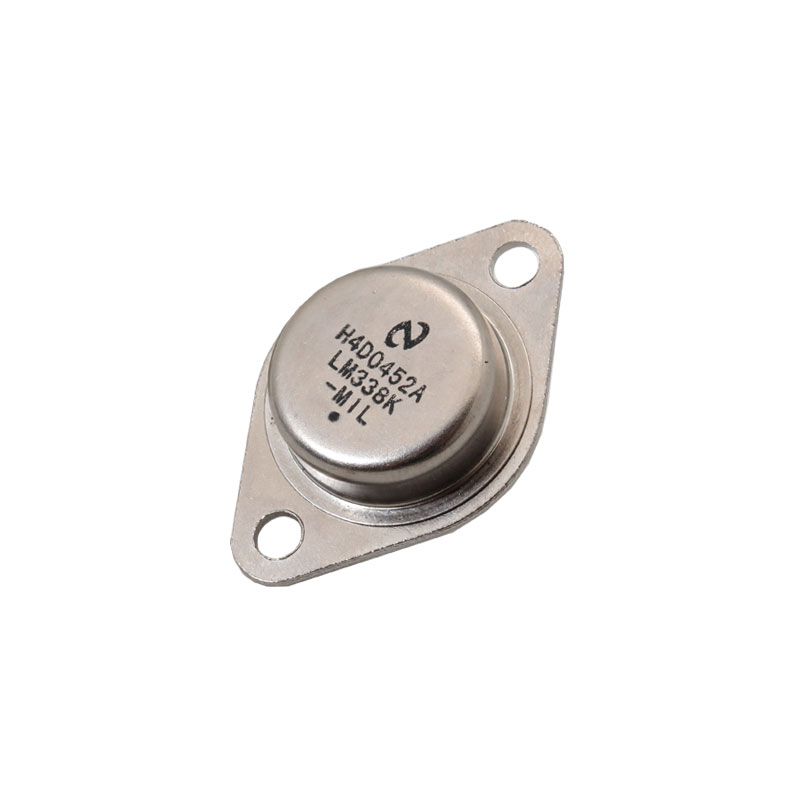

رگولاتور قابلمه ای LM338K
تنظیم کننده خطی یا رگولاتور خطی، روشی برای تأمین ولتاژ ثابت است. مقاومت داخلی رگولاتور متناسب با مقاومت بار تغییر می‌کند و در نتیجه ولتاژ ثابتی در خروجی بدست می‌آید. المان تنظیم کننده ولتاژ طوری طراحی می‌شود که مانند یک مقاومت متغیر عمل کرده و به طور پیوسته یک مدار تقسیم ولتاژ را به منظور تأمین ولتاژ خروجی ثابت، تنظیم کند و همواره اختلاف ولتاژ بین ورودی و خروجی مدار را به صورت حرارت تلف کند.

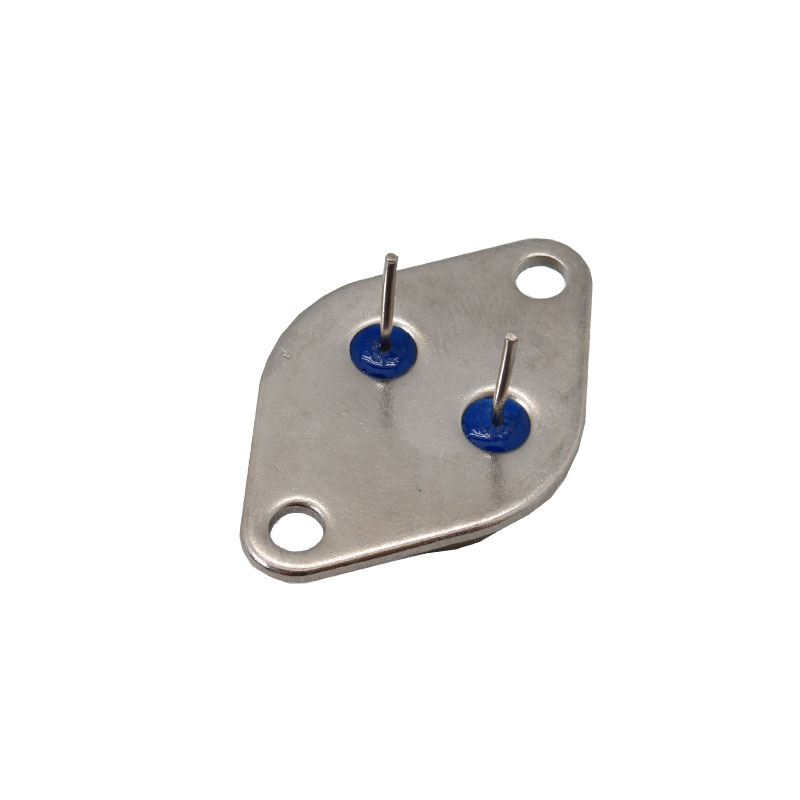

LM338K یک رگولاتور قابلمه ای قابل تنظیم با ولتاژ خروجی مثبت از 1.2V to 32V و جریان خروجی 5 آمپر می باشد. استفاده از رگولاتور باعث جلوگیری از آسیب های ناشی از تغییر ولتاژ بر روی المان های مداری می شود. رگولاتور ولتاژ LM338K دارای دو پایه با بسته بندی TO-3 به شکل قابلمه می باشد.
کاربرد آی سی رگولاتور LM338K :
- منبع تغذیه قابل تغییر
- رگولاتور جریان ثابت
- شارزرهای باتری
مشخصات رگولاتور قابلمه ای LM338K :
- ماکزیمم ولتاژ ورودی: 32 ولت
- جریان خروجی :5 آمپر
- ولتاژ خروجی: 32 ~ 1.2 ولت
- محدوده دمای کاری: 0 ~ +125 درجه سانتی گراد
- بسته بندی: TO-3
- تعداد پایه: 2 عدد
- قابلیت تنظیم خروجی
- ابعاد:8.7 * 26.2 * 39.5 میلی متر
مستندات:
دیتاشیت آی سی رگولاتور LM338K
Description:
LM338 are adjustable 3-terminal positive voltage regulators capable of supplying in excess of 5 A over a 1.2 V to 32 V output range. They are exceptionally easy to use and require only 2 resistors to set the output voltage. Careful circuit design has resulted in outstanding load and line regulation comparable to many commercial power supplies.
Application:
Adjustable Power Supplies
Constant Current Regulators
Battery Chargers
Features:
Specified 5-A Output Current
Adjustable Output Down to 1.2 V
No.Pins: 2
Max.Input Voltage: 32V
Adjustable Voltage
Dimension: 8.7 * 26.2 * 39.5 mm
Specified Thermal Regulation
Current Limit Constant With Temperature
P + Product Enhancement Tested
Output is Short-Circuit Protected
