برد توسعه 32 بیتی LILYGO با صفحه نمایشRISC-V   T-Display-GD32و 1.14 IPS
بردهای TTGO ساخت شرکت LILYGO هستند. شرکت LILYGO کار طراحی برد های اپن سورس شامل برد های توسعه IoT ، STM32  و … انجام می دهد. برد های TTGO در جهت ساخت پر وژه های عملی و صنعتی ساخته شده اند بر خلاف برد های دیگر که بیشتر در جهت مباحث آموزش و توسعه می باشند.
برد های توسعه LILYGO ماژول های مخابراتی برد بالا تا نمایشگر طیف گسترده ای از قطعات را مورد استفاده قرار داده است. یکی از اصلی ترین مشخصه برد های TTGO کیفیت ساخت بالا و سولدر ماسک مشکی مات آن ها و همچنین در این برد ها از با کیفیت ترین قطعات استفاده شده است که عملکرد کلی برد را بالاتر می برد .
این برد توسعه LILYGO با داشتن چیپست GD32VF103CBT6 و پردازنده 32 بیتی و کورتکس M3، با کریستال نوسان ساز 108 مگاهرتزی به کار خود می پردازد. برد توسعه 32 بیتی LILYGO با حداقل ولتاژ کاری 2.7 ولت و حداکثر 3.6 ولت، از طریق پورت ارتباطی ماژولار مانند I2C، UART، CAN، ADC، DAC، PWM و USBOTG با سایر ماژول ها ارتباط برقرار می کند و از طریق کلید های بوت و ریست موجود روی برد می توان وضعیت کاری برای برد تعریف کرد. حافظه فلش 128 کیلو بایتی و ماژول نمایشگر 1.14 IPS و داریور ST7789 از نکات مثبت این برد توسعه است، که آنها را در نظر باید گرفت.

کاربرد برد توسعه LILYGO:

  1. پروژه های صنعتی
  2. اینترنت اشیا
  3. مانیتور کردن اطلاعات

مشخصات برد توسعه 32 بیتی LILYGO با صفحه نمایش:

  1. چیپست: GD32VF103CBT6
  2. فلش: 128 کیلوبایت
  3. حافظه SRAM: 32 کیلوبایت
  4. کلاک روی برد: 108 مگاهرتز اسیلاتور کریستال
  5. ولتاژ کاری: 2.7 ~ 3.6 V
  6. پردازنده: 1/3 Cortex-M3
  7. کلید: بوت و ریست
  8. مشخصات نمایشگر LCD: ST7789, 1.14 IPS, 240x135
  9. مبدل USB به TTL: CP2104
  10. پورت های ارتباطی مدولار: TIMER, UART, SPI, I2C, PWM, ADC,; DAC, CAN, USBOTG
  11. محدوده دمای کاری: -40°C~ +85°C
  12. وزن: 10 گرم
  13. ابعاد: 51.49 x 25.2 x 10mm
  14. پورت های ارتباطی: Button, RGB LED, SD slot, LCD
  15. ورودی منبع تغذیه: USB 5V/1A
  16. جریان شارژ: 500mA
  17. باتری ورودی: 3.7 - 4.2V
  18. USB نوع 3
  19. عملکردهای پورت ارتباطی:
    1. Timer: Use 16-bit timer * 4 Basic 16-bit timer * 2 Advanced 16-bit timer * 1
    2. USART * 3
    3. I2C * 3
    4. SPI * 3
    5. CAN * 2
    6. USBFS (OTG) * 1
    7. ADC (10 channel) * 2
    8. DAC * 2;
  20. IO: Standard 2.54 mm pin header interface, leading to all resources of the chip
  21. ارتباطات: بیرون کشیدن تمام پایه های LCD، کارت حافظه SD، پورت JAG و سایر پورت ها

مستندات:
اطلاعات تکمیلی T-Display-GD32 RISC-V


Description:
TTGO boards are made by LILYGO company. LILYGO designs open source boards, including IoT, STM32 and development boards. TTGO boards are designed to build practical and industrial features, unlike other boards that are more focused on training and development topics.
LILYGO development boards use a wide range of telecommunication modules up to the display of a wide range of components. One of the main characteristics of TTGO boards is their high build quality and matte black mask holder, and also these boards use the highest quality parts that increase the overall performance of the board.
This LILYGO development board with GD32VF103CBT6 chipset and 32-bit processor and Cortex M3, works with 108 MHz oscillating crystal. LILYGO 32-bit development board with a minimum operating voltage of 2.7 volts and a maximum of 3.6 volts, communicates with other modules via modular communication ports such as I2C, UART, CAN, ADC, DAC, PWM and USBOTG, and through boot and key switches. The reset and BOOT buttons on the board can define the working status of the board. 128K flash memory and 1.14 IPS display module and ST7789 driver are some of the positive points of this development board, which should be considered.

Application:
IOT
Industrial Projects
Monitoring

 Features:
Chipset: GD32VF103CBT6
FLASH: 128KB
SRAM: 32 KB
On-board clock: 108MHz crystal oscillator
Working voltage: 2.7V - 3.6V
Power: 1/3 Cortex-M3
Button: BOOT, RESET

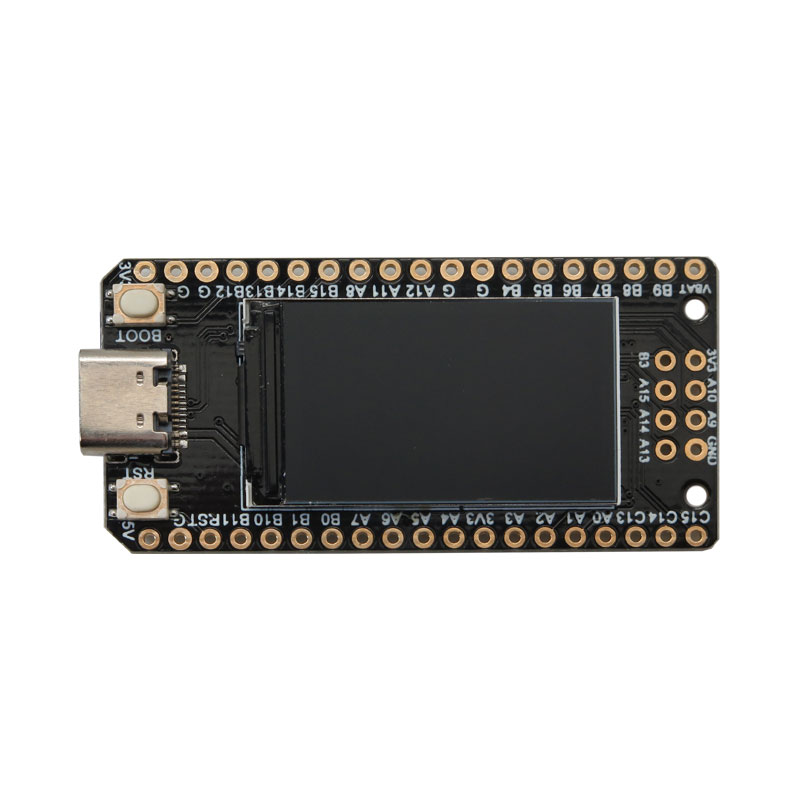

LCD: ST7789, 1.14 IPS, 240x135
USB to TTL: CP2104
Modular interface: TIMER, UART, SPI, I2C,; PWM,; ADC,; DAC, CAN,; USBOTG
Working temperature range: -40°C~ +85°C
Weight: 10g

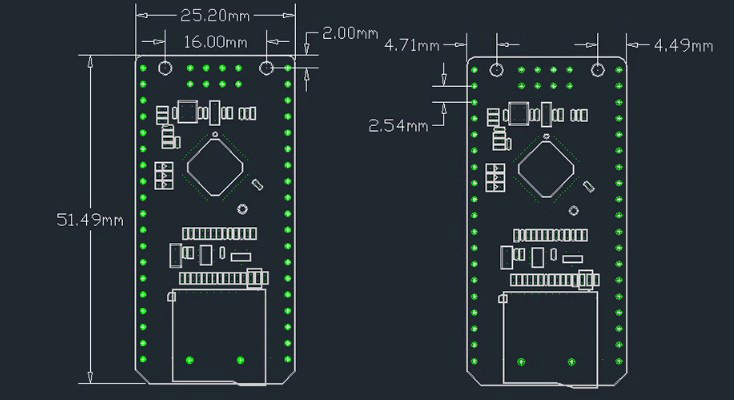

Size: 51.49 x 25.2 x 10mm
Peripheral: Button, RGB LED, SD slot, LCD
Power supply input: USB 5V/1A
Charging current: 500mA
Battery input: 3.7 - 4.2V
USB: TYPE –C

Peripheral functions:
1. Timer: Use 16-bit timer * 4 Basic 16-bit timer * 2 Advanced 16-bit timer * 1
2. USART * 3
3. I2C * 3
4. SPI * 3
5. CAN * 2
6. USBFS (OTG) * 1
7. ADC (10 channel) * 2
8. DAC * 2;

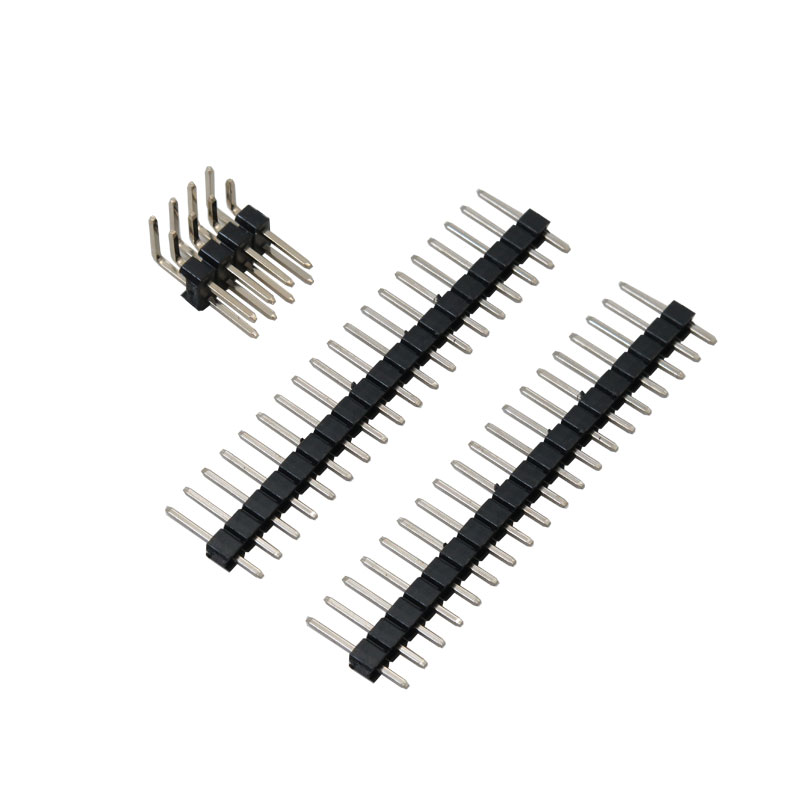

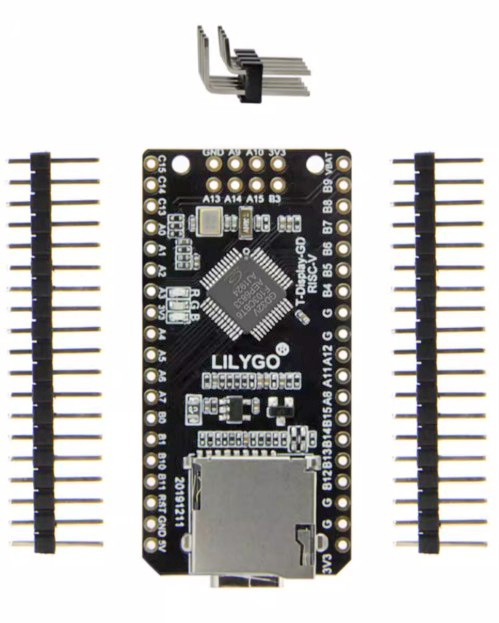

IO: Standard 2.54 mm pin header interface, leading to all resources of the chip
Interface: Lead out LCD, MICRO SD card, JAG and other interface
