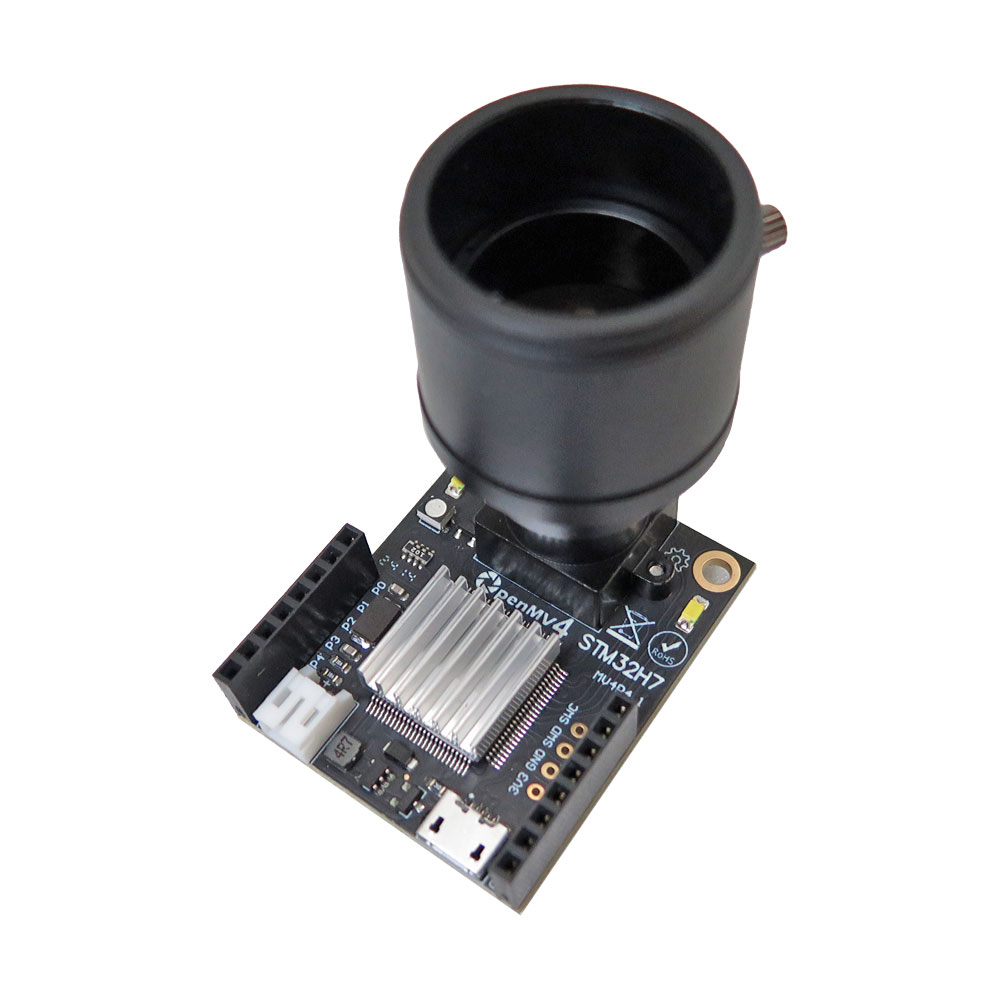

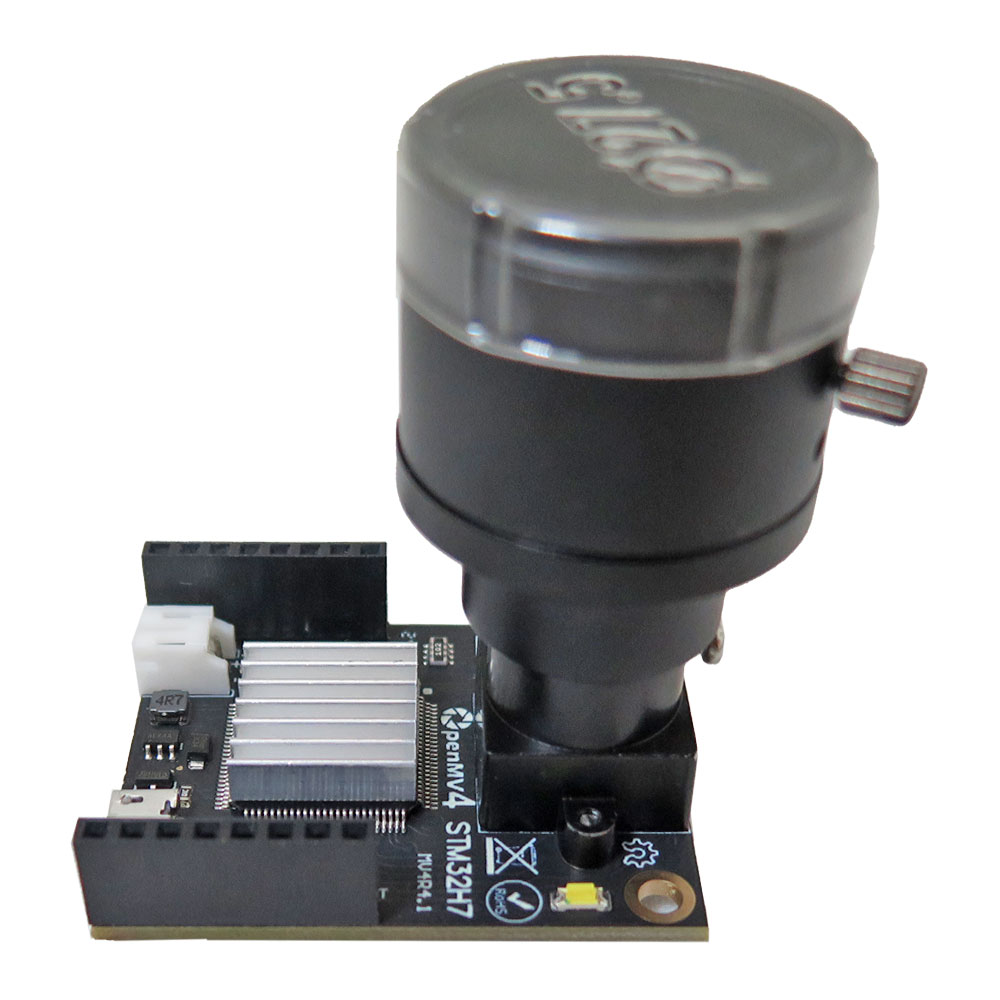

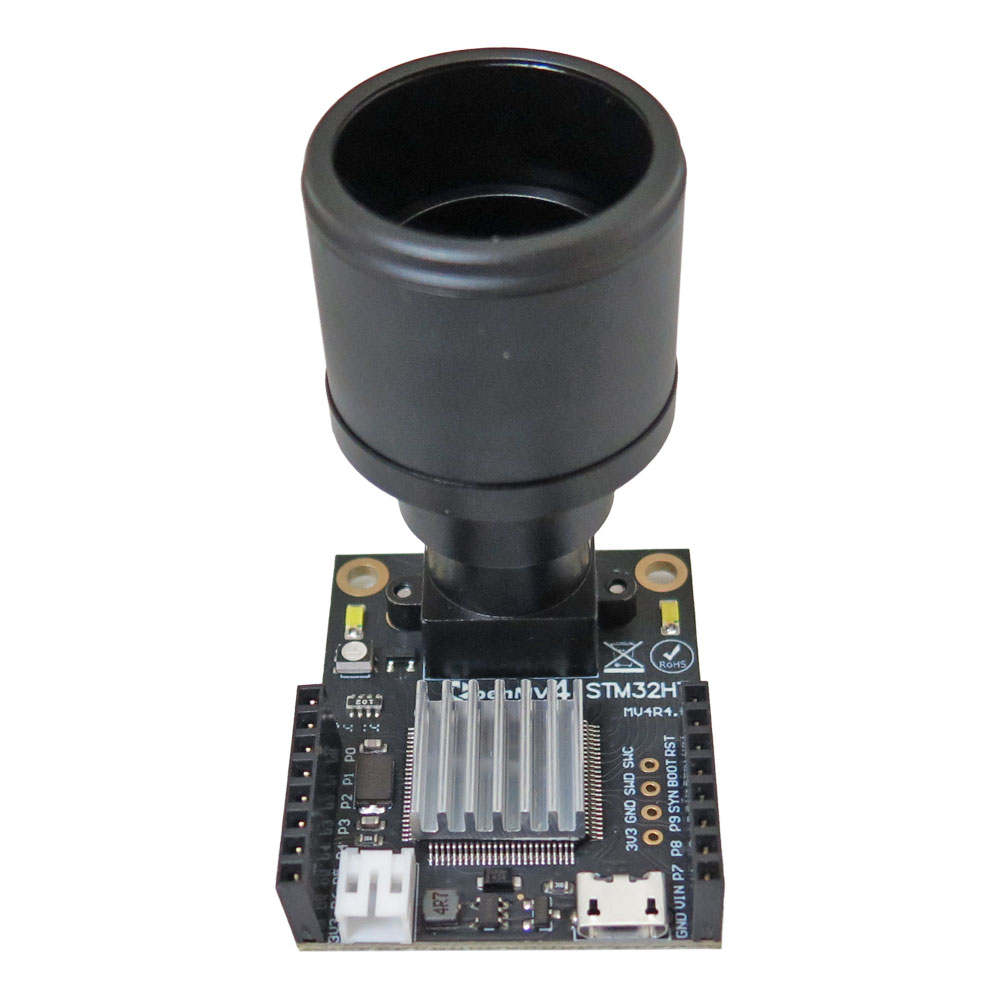

ماژول OPENMV4 Cam H7 با چیپ پردازنده STM32H7
ماژول دوربین OPENMV4 H7 یک ماژول کوچک با توان مصرفی پایین و مبتنی بر میکروکنترلر است که به راحتی در زمینه بینایی ماشین قابل پیاده سازیست. ماژول پردازش تصویر OPENMV4 با قابلیت برنامه ریزی به زبان سطح بالای پایتون، می تواند از الگوریتم های پیشرفته خروجی های پیچیده بگیرد و با ساختارهای داده در سطح بالا کار خود را انجام دهد. شما می توانید عکس و فیلم های زیادی را در این ماژول دوربین وارد کنید و عملیات پردازش روی آن انجام دهید. پردازش داده های تصویری فیلم و عکس نیاز به پردازنده قوی ای دارد به همین خاطر در این ماژول آی سی پردازنده STM32H743II ARM Cortex M7 قرار داده شده که فرکانس آن 480 مگاهرتز است و حافظه فلش 2 مگابایتی و حافظه SDRAM 32 مگابایتی دارد.
وجود سوکت کارت حافظه میکرو در ماژول دوربین OPENMV4 H7 با قابلیت خواندن و نوشتن حداکثر 100مگابایت، این امکان را می دهد تا عکسبرداری انجام شود و با بکارگیری بینایی ماشین، ویژگی های متعددی از آن استخراج کرد. عملیات مختلف پردازش تصویر مانند شناسایی رنگ، تشخیص خطوط، تشخیص اجسام دایره ای، تشخیص اجسام 4 گوش، تشخیص چهره، شناسایی و دیکد کردن کد QR، تشخیص اجسام متحرک با Frame Differencing و خوانش خطوط بارکد از جمله کارهای جذاب، پرکاربرد و هوشمندیست که ماژول پردازش تصویر OPENMV4 می تواند انجام دهد.
این دوربین از پروتکل های متفاوتی می تواند با سایر ماژول ها ارتباط کند و تبادل داده از پورت های USB، SPI، I2C، پورت سریال و پورت CAN به راحتی صورت می گیرد.
قابلیت جدا شدن قسمت دوربین این ماژول از جمله نقطه مثبت میباشد و با توجه به اینکه این ماژول دوربین علاوه بر پردازش سیگنال و تصویر عملیات تصویربرداری را نیز انجام میدهد، می توان قسمت دوربین این ماژول را جدا کرد و به صورت جداگانه بر روی ماژول دیگر استفاده شود.

کاربرد دوربین OPENMV4:

  1. پردازش تصویر
  2. تشخیص هویت
  3. سیستم های رمزنگاری
  4. و...

مشخصات دوربین OPENMV4:

  1. پردازنده: ARM®32-bit Cortex®-M7
  2. فرکانس: 480 مگاهرتز
  3. حافظه فلش: 2 مگابایت
  4. فرمت های پشتیبانی: Grayscale, RGB565 JPEG
  5. حداکثر رزولوشن های پشتیبانی:
  6. Grayscale: 640x480 and under
  7. RGB565: 320x240 and under
  8. Grayscale JPEG: 640x480 and under
  9. اطلاعات لنز:
  10. طول لنز: 2.8 میلی متر
  11. دریچه لنز: F2.0
  12. HFOV = 70.8°, VFOV = 55.6°
  13. فیلتر قطع: 650nm
  14. پورت های ارتباطی: SPI، CAN، I2C، پورت سریال، مبدل ADC، پینهای PWM
  15. مجهز به کانکتور باتری لیتیومی
  16. ماژول دوربین قابل جدا شدن

مستندات:
دیتاشیت پردازنده STM32H743II
نمای سه بعدی open mv4 h7 camera


Description:
The OpenMV Cam is a small, low power, microcontroller board which allows you to easily implement applications using machine vision in the real-world. You program the OpenMV Cam in high level Python scripts (courtesy of the MicroPython Operating System) instead of C/C++. This makes it easier to deal with the complex outputs of machine vision algorithms and working with high level data structures. But, you still have total control over your OpenMV Cam and its I/O pins in Python. You can easily trigger taking pictures and video on external events or execute machine vision algorithms to figure out how to control your I/O pins.
The OpenMV H7 comes with a OV7725 image sensor is capable of taking 640x480 8-bit Grayscale images or 640x480 16-bit RGB565 images at 60 FPS when the resolution is above 320x240 and 120 FPS when it is below. Most simple algorithms will run at above 60 FPS. Additionally, the OpenMV H7 now features removable camera modules which allow you to use the module with Global Shutter and FLIR Lepton sensors for serious computer vision applications.
The STM32H743II ARM Cortex M7 processor running at 480 MHz with 32MBs SDRAM + 1MB of SRAM and 32 MB of external flash + 2 MB of internal flash. All I/O pins output 3.3V and are 5V tolerant.

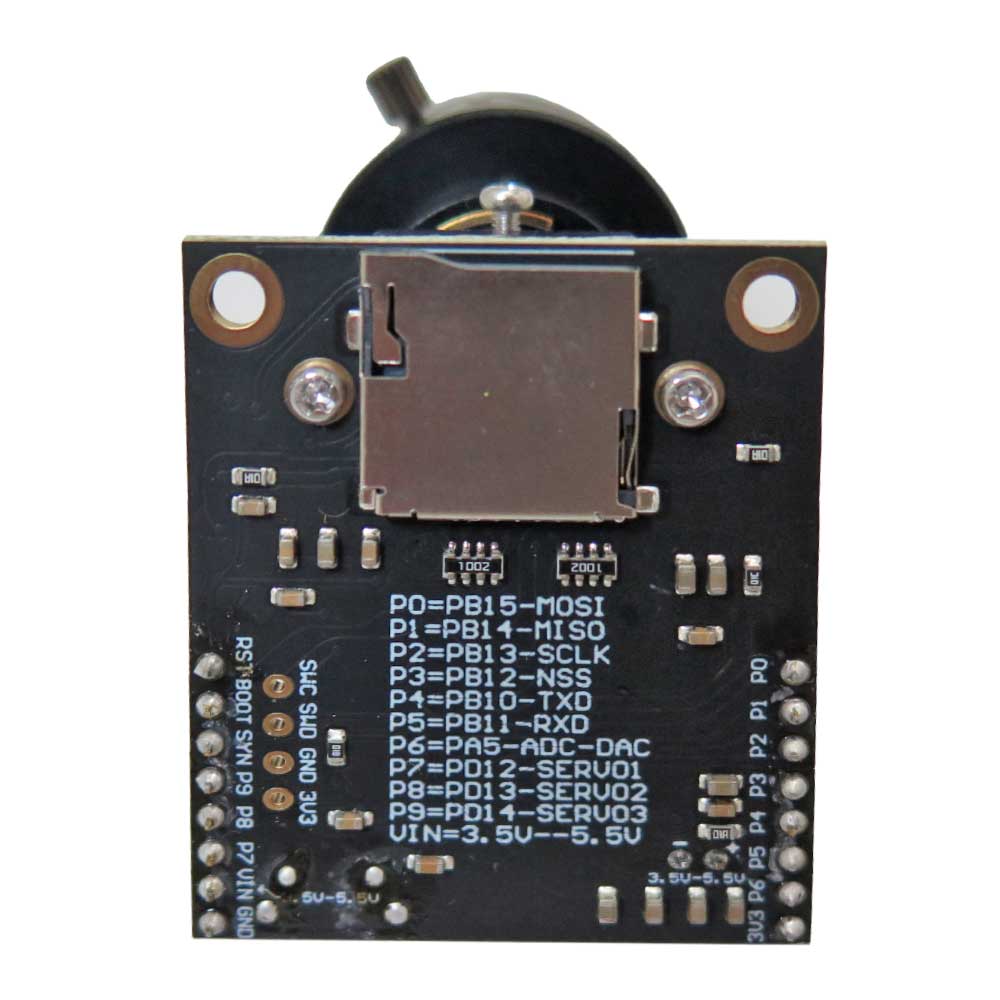

A μSD Card socket capable of 100Mbs reads/writes which allows your OpenMV Cam to take pictures and easily pull machine vision assets off of the μSD card.

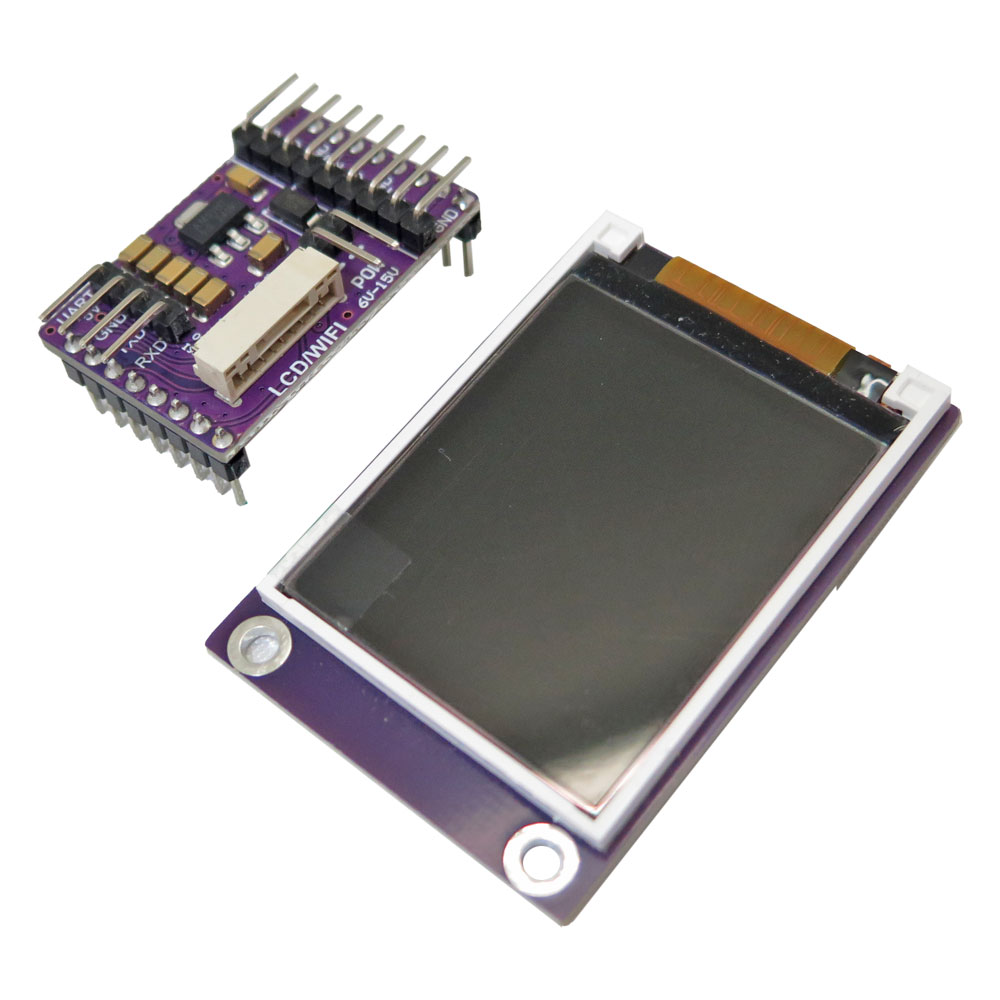

A SPI bus that can run up to 80Mbs allowing you to easily stream image data off the system to either the LCD Shield, the WiFi Shield, or another microcontroller.

Application:
Frame Differencing
Color Tracking
Marker Tracking
Face Detection
Eye Tracking
Person Detection
Optical Flow
QR Code Detection/Decoding
Data Matrix Detection/Decoding
Linear Barcode Decoding
AprilTag Tracking
Line Detection
Circle Detection
Rectangle Detection
Image Capture
Video Recording

Features:
Processor:
ARM®32-bit Cortex®-M7 CPU
w/Double Precision FPU
480 MHz (1027 DMIPS)
Core Mark Score: 2400
Flash: 2MB(128KB Bootloader)
Supported Image Formats: Grayscale, RGB565, JPEG (and BAYER)
Maximum Supported Resolutions:
Grayscale: 640x480 and under
RGB565: 320x240 and under
Grayscale JPEG: 640x480 and under
Lens Info:
Focal Length: 2.8mm
Aperture: F2.0
Format: 1/3"
HFOV = 70.8°, VFOV = 55.6°
Mount: M12*0.5
IR Cut Filter: 650nm (removable)
Weight: 19gr
Length: 45mm
Width: 36mm
Height: 30mm
Operating Temperature: -20°C to 70°C
SPI bus: run up to 80Mbs
I2C Bus (up to 1Mb/s)
CAN Bus (up to 1Mb/s)
Serial Bus (TX/RX, up to 7.5Mb/s
12-bit ADC and a 12-bit DAC
Two I/O pins for servo control
Interrupts pins
PWM pins
RGB LED and two high power 850nm IR LEDs
32 MB of external 32-bit SDRAM
A removable camera module
A LiPo battery connector
