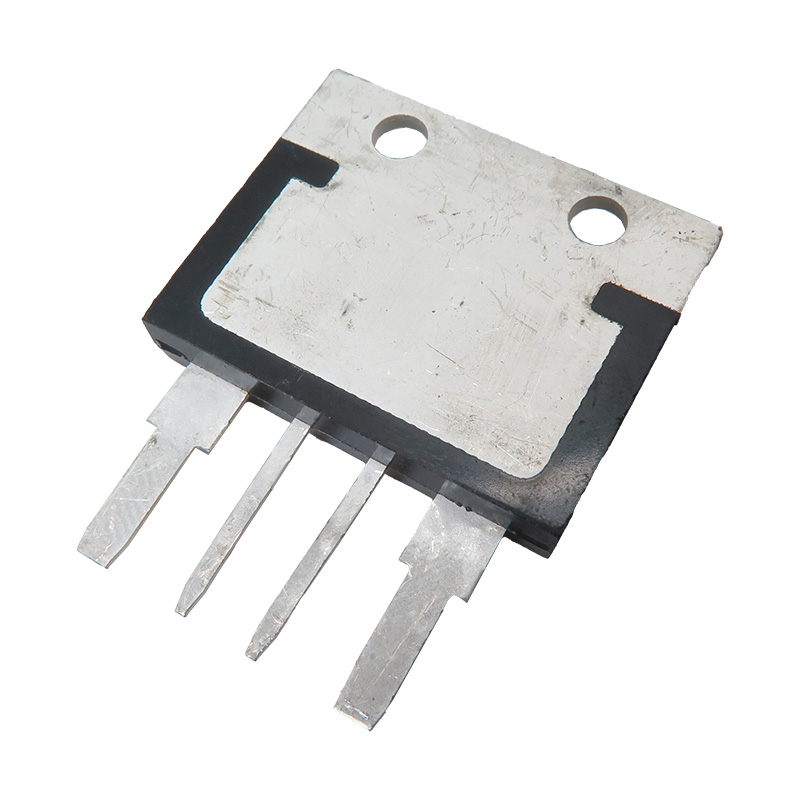

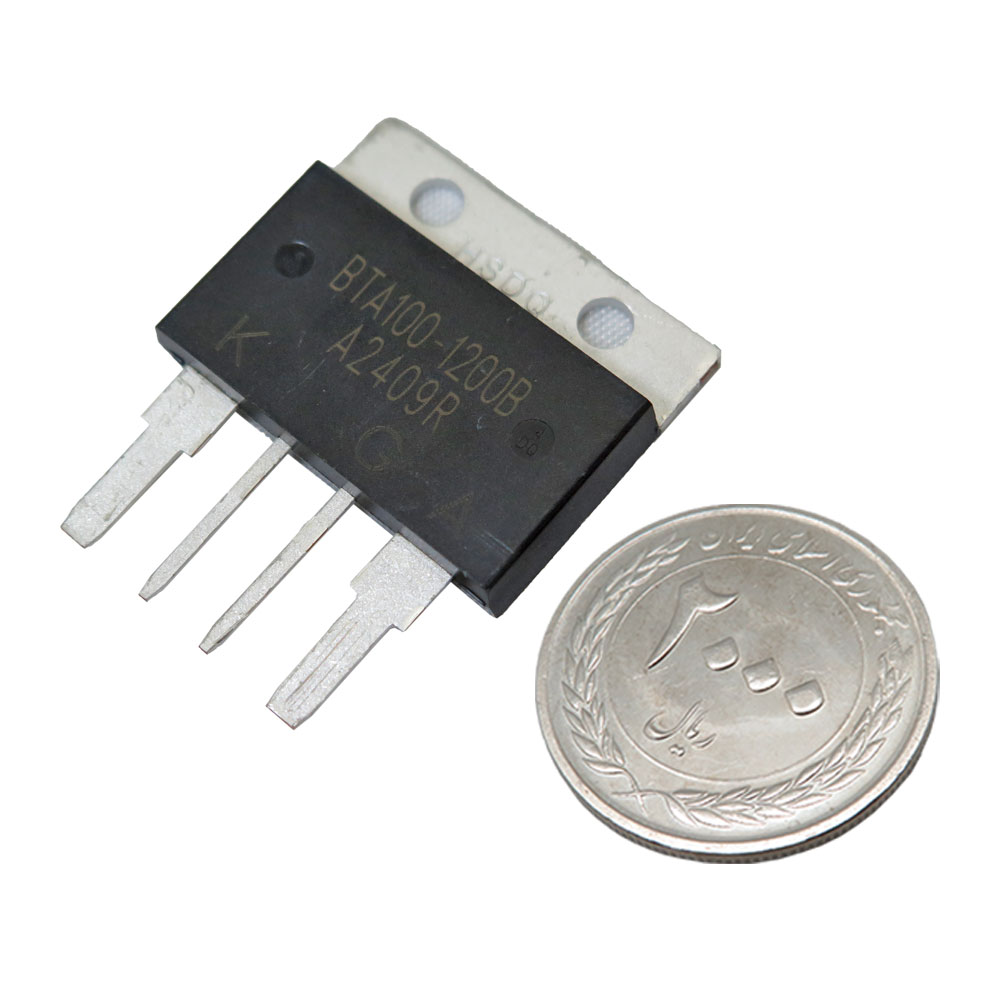

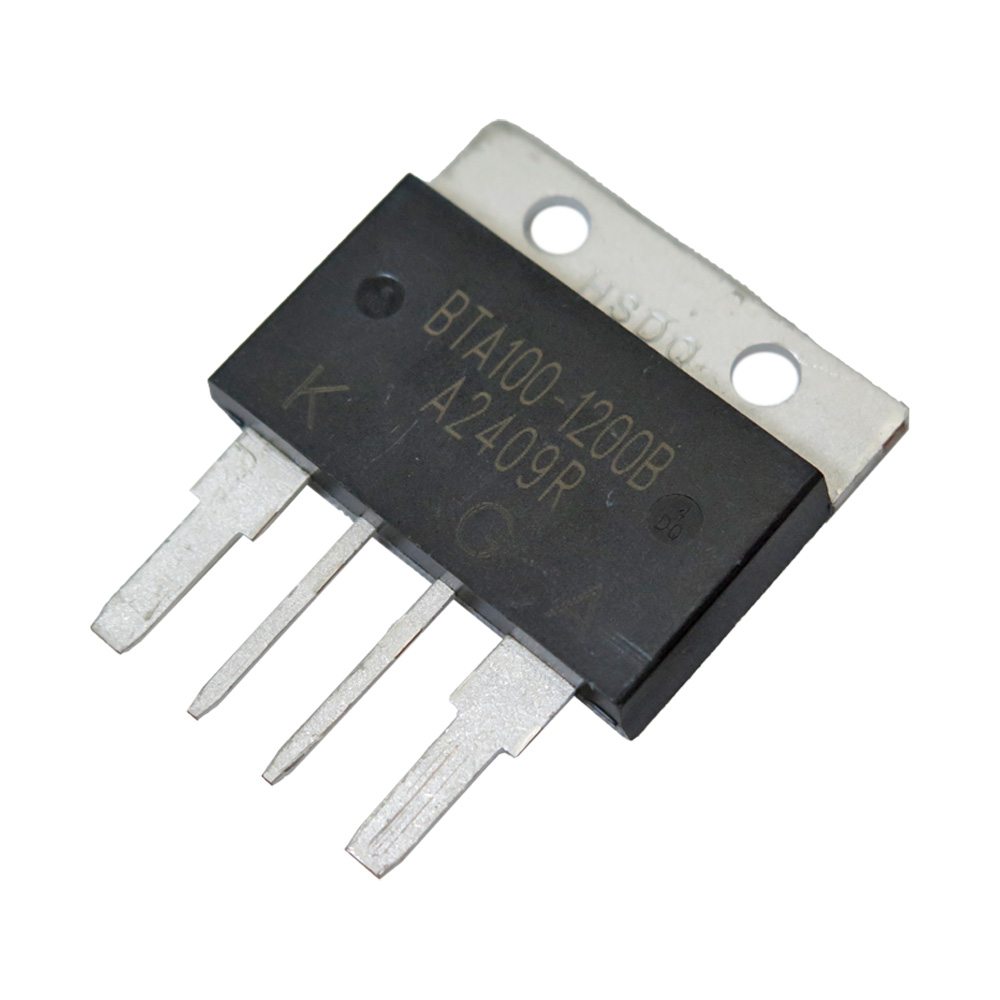

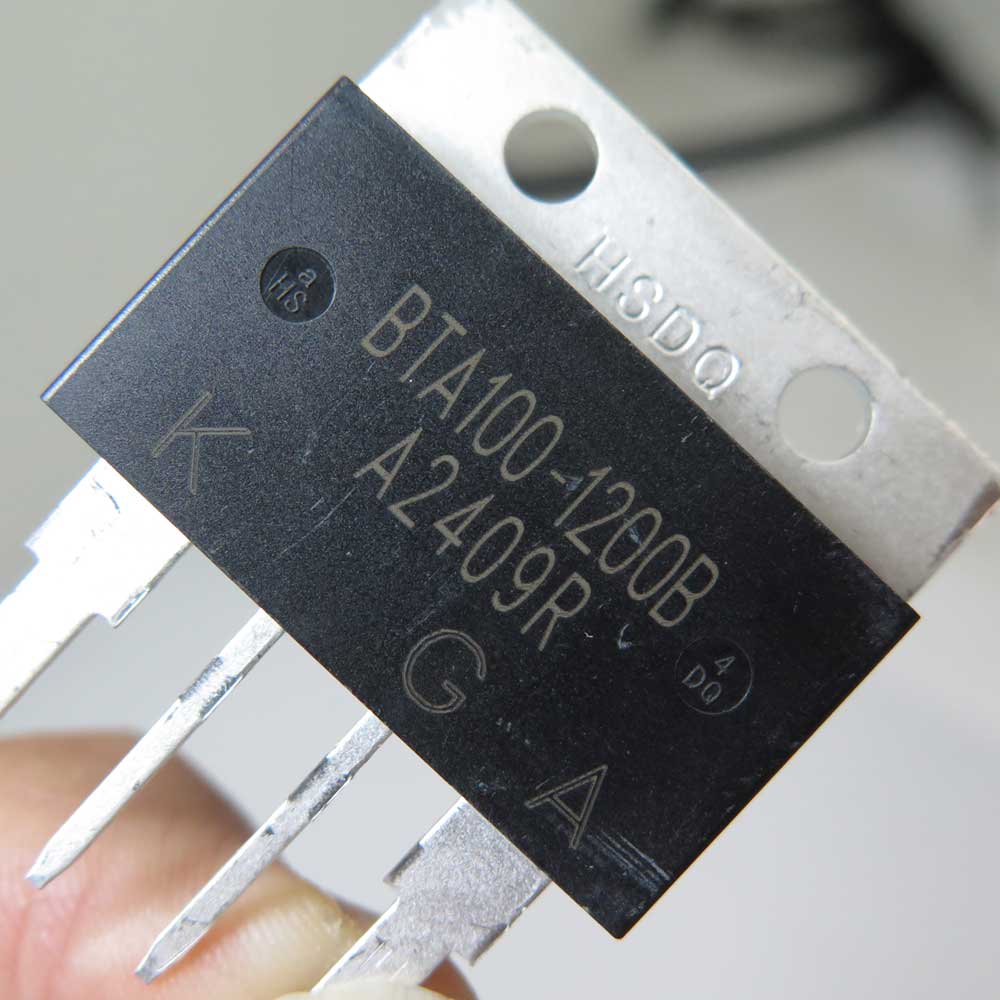

ترایاک BAT100-1200B با پکیج top4 و توان بالا
ترایاک یک قطعه حالت جامد با سرعت بالاست که سه پایه آند (A)، کاتد(K) و
گیت(G) دارد و در مدارات کلیدزنی با قدرت بالا، مدارات الکترونیکی و قدرت
استفاده می شود. مدارات فرمان با سوییچینگ AC نیاز به جریان عبوری بالایی
دارند و ترایاک قدرت BAT100-1200B یکسوساز با جریان تحمل 100 آمپر و سطح
ولتاژ 1200 ولت است.
راه اندازی ترایاک از طریق تحریک پایه گیت صورت
می گیرد و می تواند به صورت یک دیود مدار باز یا یکسوکننده عمل کند اما
باید توجه داشت که این ترایاک 100 آمپر عمل تقویت کنندگی را
انجام نمی دهد.
کاربرد ترایاک 100 آمپر BAT100-1200B:
- رله استاتیک
- کنترل فاز
- دیمر روشنایی
- کنترل سرعت موتور
مشخصات ترایاک 100 آمپر BAT100-1200B:
- پکیج: TOP4
- تعداد پایه: 4 عدد
- جریان قابل تحمل: 100 آمپر
- حداکثر ولتاژ معکوس: 1200 ولت
- حداکثر جریان حالت گذر: 1000 آمپر
مستندات:
دیتاشیت ترایاک قدرت BAT100-1200B
Description:
The BAT100-1200B electronic component is brought into production by ST,
included in Transistors. Each device is available in a small TO-4PT
package and specified over the extended temperature range of -40°C to
105°C (TA).
BTA100 series triacs is suitable for general purpose AC switching.
BTA100-800B Application:
ON/OFF function
static relays
induction motor
phase control operation light dimmer
motorspeed controllers
Features:
Irms: 100A
Storage temperature: -40 ~ 150 deg.C
on-state non repetitive current: 1000A
