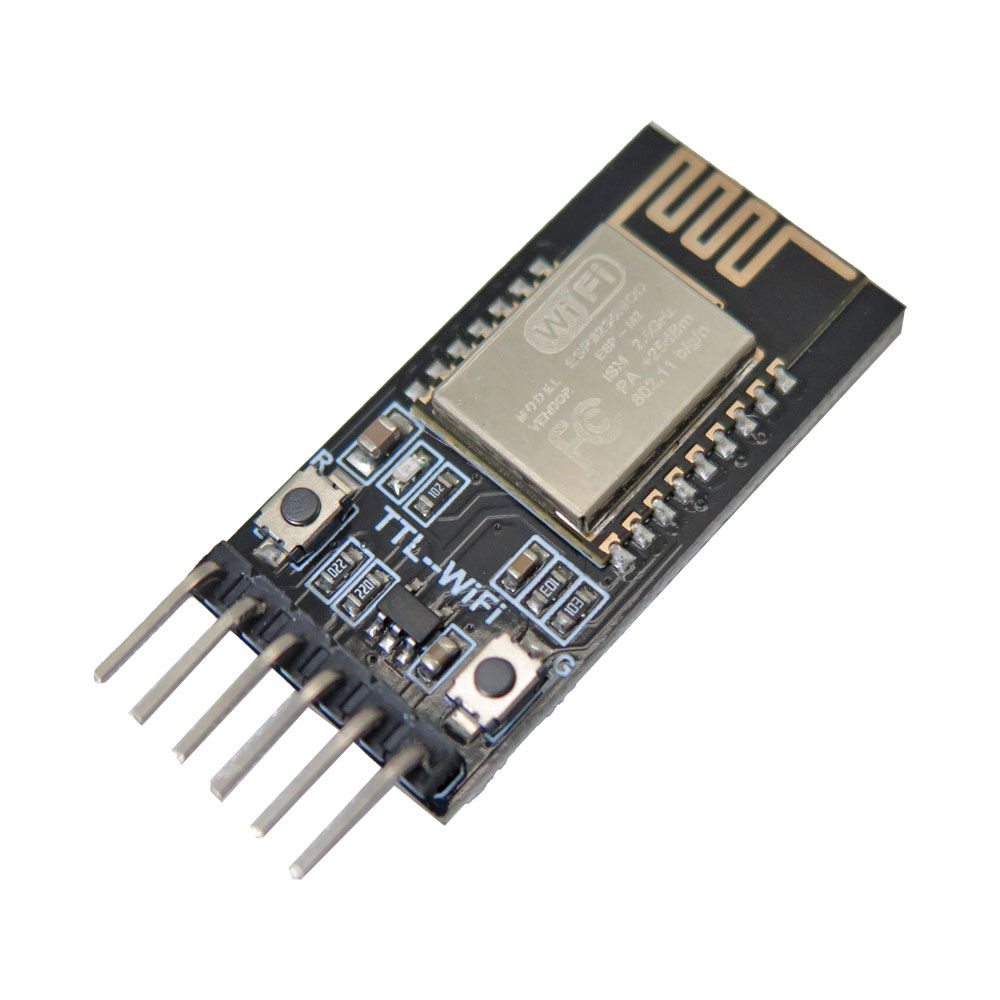

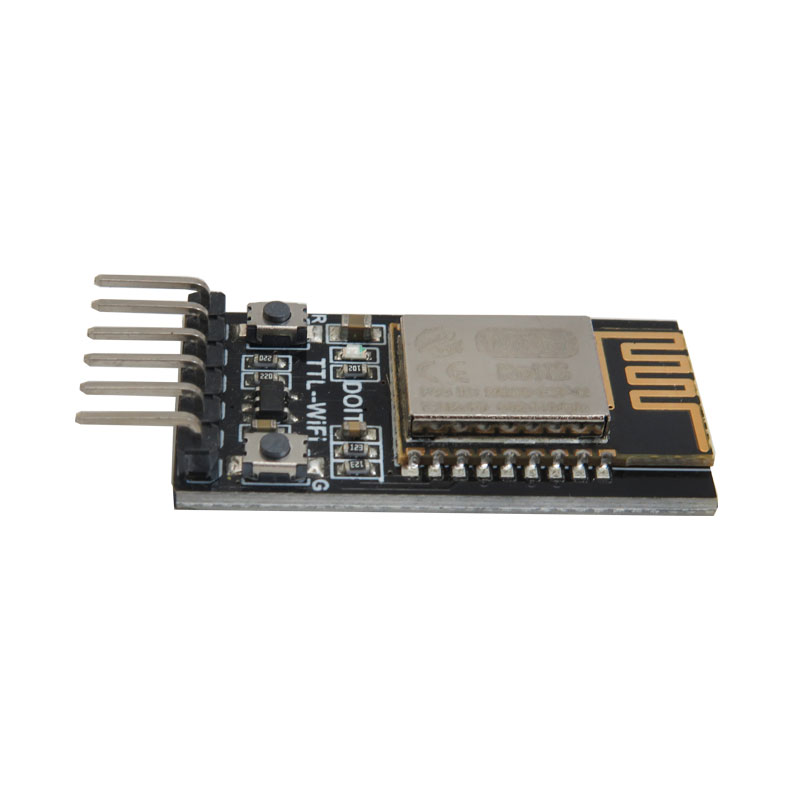

ماژول مبدل TTL به WiFi مدل DT-06 قابلیت اتصال به ماژول بلوتوث
ماژول وایرلس DT-06 یک مبدل پورت سریال به وای فای مبتنی بر ماژول ESP-M2 است که به راحتی می توان هر پورت سریال را تبادل داده از طریق وای فای تجهیز کرد و با ماژول های بلوتوث مانند HC-06 به راحتی وصل می شود و هر پروژه و مداری که به بلوتوث مجهز است را بدون هیچ تغییر در کد آن می توان به وای فای متصل کرد.
ماژول مبدل سریال به وای فای DT-06 برای سرورهای HTTP ساخته شده است و با تنظیم پارامترهای مرورگر روی کامپیوتر و موبایل و سیستم های هوشمند بدون هیچ نیازی به نرم افزاری پیکر بندی می شود و در حالت AP با آدرس “Doit_WiFi_xxxxxx” کار می کند که ایکس ها 69 رقم مک آدرس ماژول است.
ماژول مبدل سریال به وای فای DT-06 برای سرورهای HTTP ساخته شده است و با تنظیم پارامترهای مرورگر روی کامپیوتر و موبایل و سیستم های هوشمند بدون هیچ نیازی به نرم افزاری پیکر بندی می شود و در حالت AP با آدرس “Doit_WiFi_xxxxxx” کار می کند که ایکس ها 69 رقم مک آدرس ماژول است.
کاربرد ماژول مبدل TTL به وای فای DT-06
- خانه هوشمند
- کنترل ماشین خودکار
- پرینتر سریال وایرلس
- انتقال اطلاعات
- کنترل صنعتی
مشخصات ماژول مبدل TTL به وای فای DT-06
- مبتنی بر ماژول ESP-M2
- ابعاد ماژول: 34mm×17mm×4mm
- ولتاژ تغذیه: 6 ~ 4.5 ولت
- پین های تبادل داده: STATE, TXD, RXD, EN
- جریان متوسط: 80 میلی آمپر
- جریان در حالت ارسال داده: 170 میلی آمپر
- جریان حالت اسلیپ: 20 میکروآمپر
- پپشتیبانی از پورت سریال AT command
- پشتیبانی از سه حالت AP, STA, and AP+STA
- امکان ارسال داده همزمان سریال و وای فای
- سازگار با نرخ داده از 300 تا 3686400 بیت بر ثانیه
- دمای کاری: 125 ~ 40- درجه سانتیگراد
- قابلیت پشتیبانی از TCP Server, TCP Client, UDP Server, UDP Client and UDP LAN
مستندات:
عملکرد ماژول وایرلس DT-06
Description:
The TTL-WiFi module is based on our company’s ESP-M2 WiFi module research and development, leading to serial ports TTL, EN, STATE and other pins. The product has built-in our company's new version of the serial port transparent transmission firmware, which can complete the real-time transparent transmission of data from the TTL port of the device to the WiFi/cloud, with low power consumption control, status indication and other functions. This module can directly replace the original wired serial port to realize data acquisition and control of embedded devices.
DT-06 Module is based on ESP8285 ESP M2 module and provides easy to use WIFI to any UART Serial port and is pin compatible to HC-06 Bluetooth modules. If a project already uses Bluetooth then you can very easily convert into Wi-fi without any change in code.
Using the built-in web interface transparent WIFI-UART communication can be setup for TCP or UDP sockets on any port.
This module is already built-in the HTTP Server. Thus, it can configure the parameters by the browsers on pc or mobile phone or other smart devices, without of need of any other tools or Apps. In the factory settings, the module works at AP mode, and the signal is “Doit_WiFi_xxxxxx”, where, “xxxxxx” is the last 6 number of MAC address of this module. Then, one can connect this Wi-Fi hotspot by PCs or phones , and other smart devices (supportable Android and IoS, Windows) with no password.
This module requires NO configuration to get started.
The TTL-WiFi module is based on our company’s ESP-M2 WiFi module research and development, leading to serial ports TTL, EN, STATE and other pins. The product has built-in our company's new version of the serial port transparent transmission firmware, which can complete the real-time transparent transmission of data from the TTL port of the device to the WiFi/cloud, with low power consumption control, status indication and other functions. This module can directly replace the original wired serial port to realize data acquisition and control of embedded devices.
DT-06 Module is based on ESP8285 ESP M2 module and provides easy to use WIFI to any UART Serial port and is pin compatible to HC-06 Bluetooth modules. If a project already uses Bluetooth then you can very easily convert into Wi-fi without any change in code.
Using the built-in web interface transparent WIFI-UART communication can be setup for TCP or UDP sockets on any port.
This module is already built-in the HTTP Server. Thus, it can configure the parameters by the browsers on pc or mobile phone or other smart devices, without of need of any other tools or Apps. In the factory settings, the module works at AP mode, and the signal is “Doit_WiFi_xxxxxx”, where, “xxxxxx” is the last 6 number of MAC address of this module. Then, one can connect this Wi-Fi hotspot by PCs or phones , and other smart devices (supportable Android and IoS, Windows) with no password.
This module requires NO configuration to get started.
:Application
smart home
smart car control
wireless serial printer
outdoor LED lights
wireless data collection and transparent transmission
industrial control
industrial control
:Features

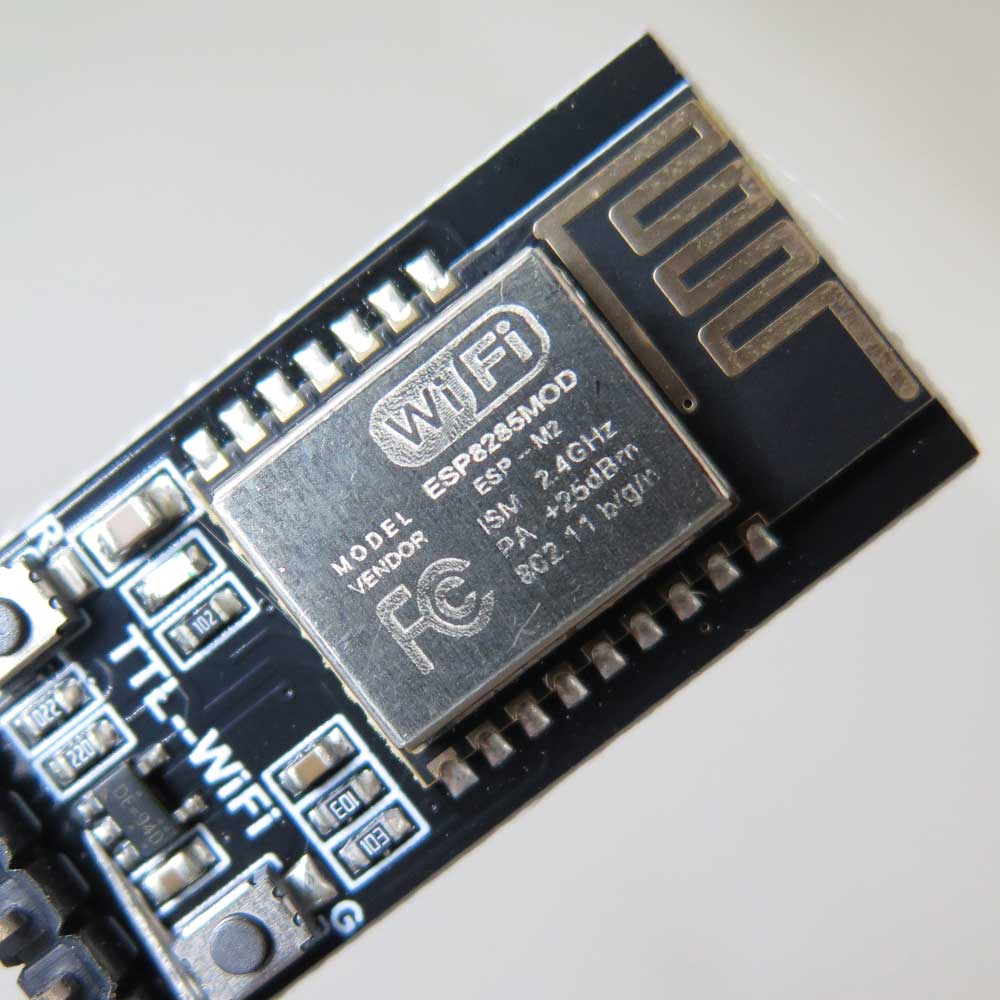

Based on ESP-M2 high-performance Wi-Fi module
overall size: 34mm×17mm×4mm
overall size: 34mm×17mm×4mm
Power supply voltage: 4.5V~6.0V
TTL voltage: 3.3V (compatible with 5.0V)
TTL voltage: 3.3V (compatible with 5.0V)
Lead pins: STATE, TXD, RXD, EN
Average current: 80mA
170mA when Wi-Fi data is sent
20μA in deep sleep mode
20μA in deep sleep mode
Support serial AT command
Support reprogramming, OTA firmware upgrade
The serial port and Wi-Fi data are transmitted seamlessly in real time
Built-in HTTP Web Server, support web page configuration parameters
Wi-Fi supports three modes: AP, STA, and AP+STA
Support automatic reconnection in Wi-Fi STA mode and automatic reconnection in TCP Client mode
The serial port supports setting of baud rate, data bits, parity, stop bits, and packet time
Support baud rate (bps): 300/600/1200/2400/4800/9600/19200/38400/57600/74800/115200/
230400/460800/921600/1843200/3686400
Support AP enable, custom SSID/password, custom IP and network segment, etc.
Automatically scan surrounding hotspots, support STA enable, DHCP, custom IP and network segment, etc.
Support TCP Server, TCP Client, UDP Server, UDP Client and UDP LAN broadcast
The remote server address supports automatic DNS domain name resolution
Support to view the status through AT commands
Lead IO4 to characterize Wi-Fi status
Operating temperature range: -40℃-125℃
