ترانزیستور BU406

BU406 Transistor

7162-334-11440

7,490 تومان
کالا موجود است
موجودی انبار : 94 عدد


خرید کالا


علاقه مندان : -
وضعیت : فعال

تعداد مرجوعی : 0
دنبال کنندگان : -

قدمت : 3 سال و 2 ماه و 22 روز
وزن : 2 گرم

کل فروش : 656 عدد
تعداد سفارش ها : 81 سفارش

هنوز هیچ رایی ثبت نشده است

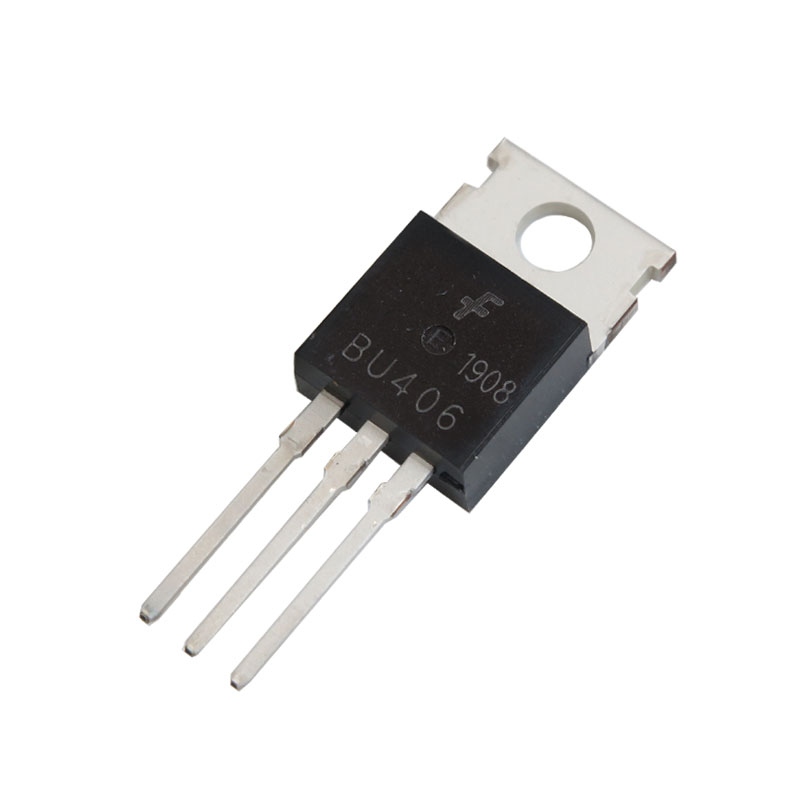

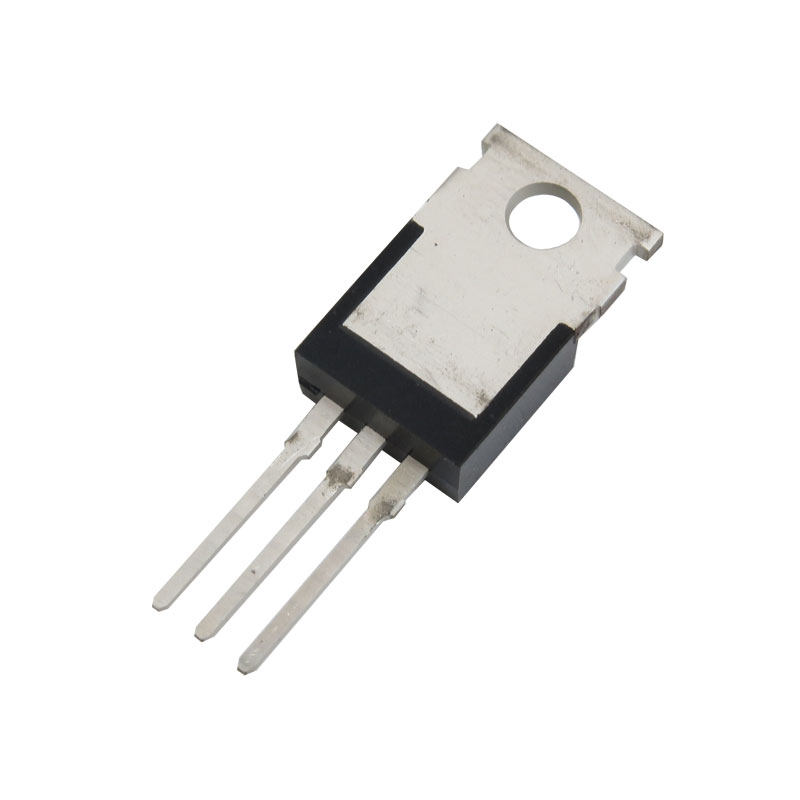

ترانزیستور ولتاژ بالا BU406 پکیج TO-220
ترانزیستورهای BJT در دو نوع  NPN و PNP موجود هستند که اصول عملکرد آنها دقیقاً مشابه یکدیگر است، تنها تفاوت این دو نوع ترانزیستور در پلاریته منبع تغذیه بایاس آن‌ها است که مخالف یکدیگر است. ترانزیستور BJT BU406 از نوع NPN یک ترانزیستور ولتاژ بالاست که ولتاژ کلکتور-امیتر آن می تواند تا 200 ولت افزایش یابد و جریان کلکتور 7 آمپری دارد.
پکیج و بسته بندی این ترانزیستور سه پایه از نوع TO-220 است و در ساخت و تعمیرات دستگاه خانگی و صنعتی بخور سرد و مدارات سوئیچینگ سرعت بالا کاربرد دارد.

کاربرد ترانزیستور ولتاژ بالا BU406:

  1. تعمیر بردهای بخور سرد خانگی و صنعتی
  2. تلویزیون های مونوکروم

مشخصات ترانزیستور BU406:

  1. نوع ترانزیستور: NPN
  2. تعداد پایه: 3
  3. دمای کاری: -55 تا 150 درجه سانتی گراد
  4. ولتاژ کلکتور-امیتر: 200 ولت
  5. جریان کلکتور: 7 آمپر
  6. نوع بسته بندی: TO-220
  7. توان مصرفی: 60 وات
  8. طول: 10 میلی متر
  9. عرض: 4.7 میلی متر
  10. ارتفاع: 15.38 میلی متر

مستندات:
دیتاشیت BU406 transistor


Description:
The BU406 is a silicon Epitaxial Planar NPN transistor in TO-220 plastic package. It is a fast switching device for use in horizontal deflection output stages of large screens MTV receivers with 110o CRT.
Application:
High Voltage
Fast Switching Speed
Low Saturation Voltage
HORIZONTAL DEFLECTION FOR MONOCHROME TV
Features:
VCE: 200V
IC: 7A
Pins: 3
operating temperatures: -55 ~ 155C
Packaging type: TO-220
Power dissipation: 60w
width: 4.7mm
length: 10mm
height: 15.38 mm
