سلف 100 میکرو هانری SMD سایز 7x7x5

100uH-inductor

7185-548-11463

سلف 100 میکرو هانری SMD سایز 7x7x5
سلف 100 میکرو هانری SMD سایز 7x7x5
سلف 100 میکرو هانری SMD سایز 7x7x5
سلف 100 میکرو هانری SMD سایز 7x7x5
سلف 100 میکرو هانری SMD سایز 7x7x5
4,800 تومان
کالا موجود است
موجودی انبار : 98 عدد

موجودی در حال ارسال به انبار


خرید کالا

علاقه مندان : -
وضعیت : فعال

تعداد مرجوعی : 0
دنبال کنندگان : 1 نفر

قدمت : 4 سال و 4 ماه و 30 روز
وزن : 1 گرم

کل فروش : 51 عدد
تعداد سفارش ها : 14 سفارش

هنوز هیچ رایی ثبت نشده است

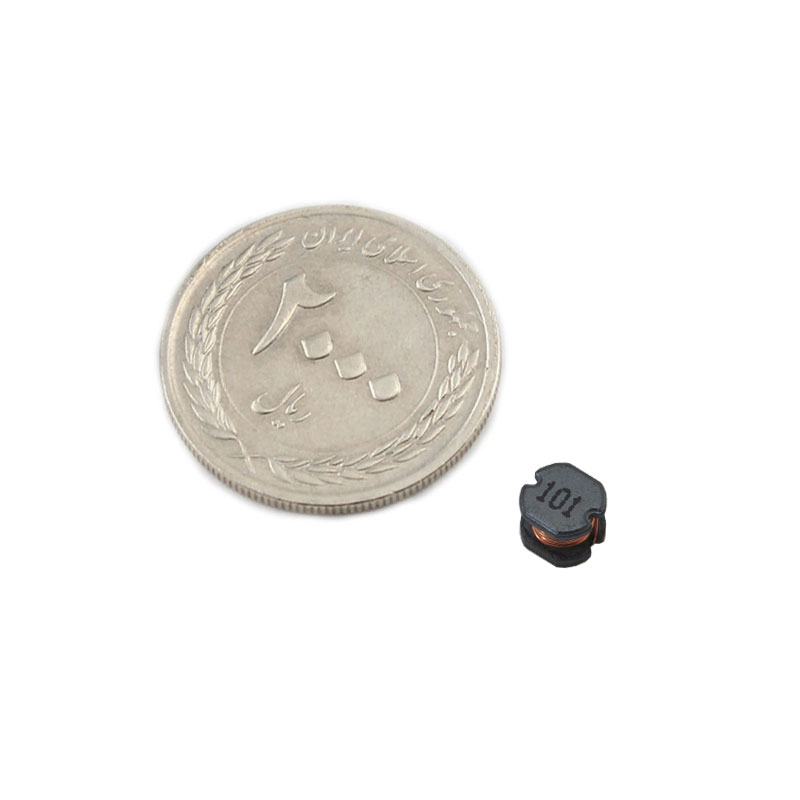

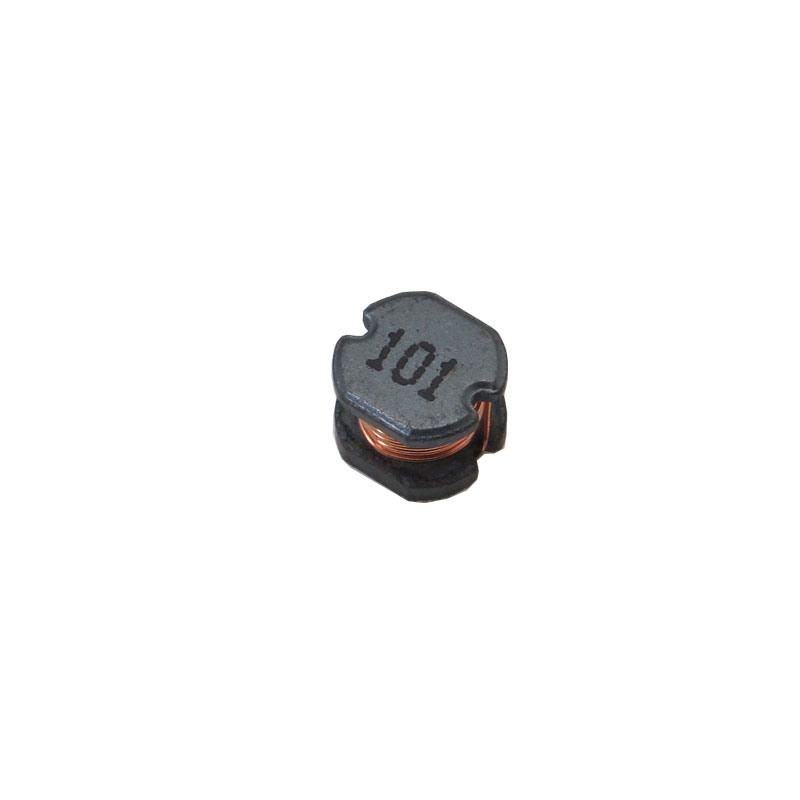

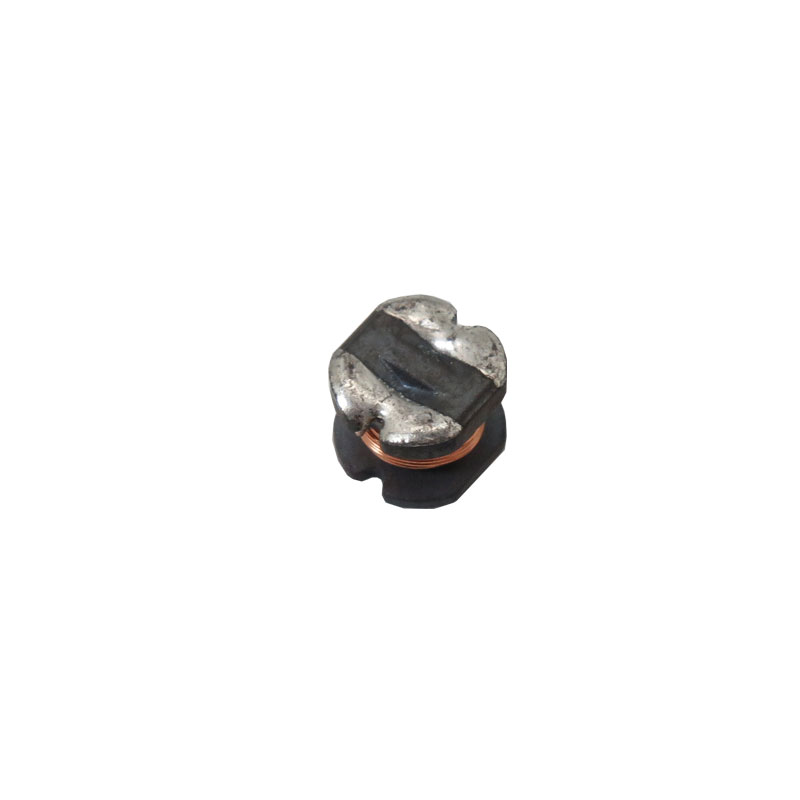

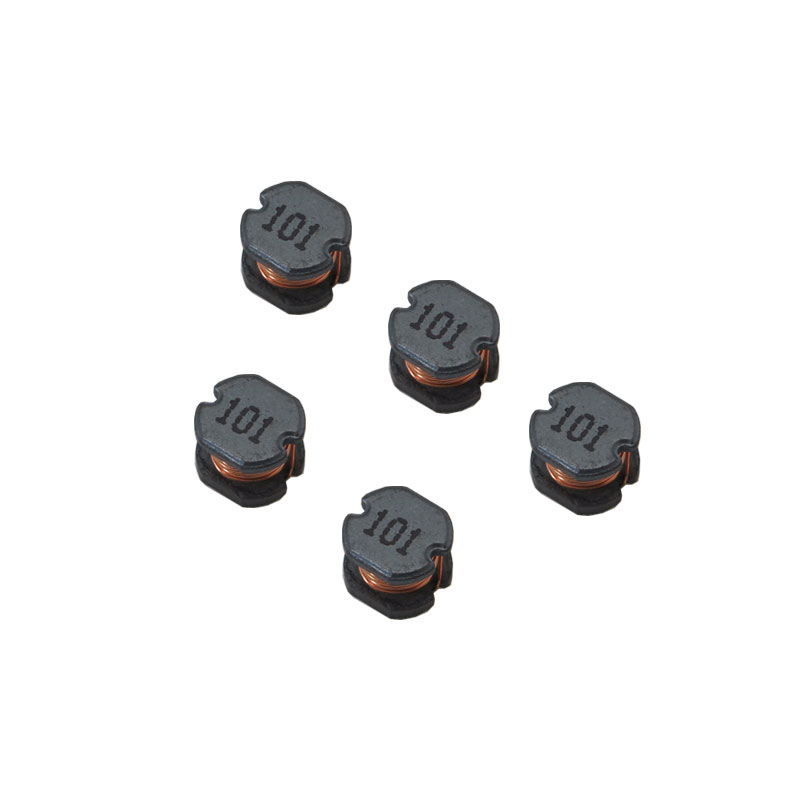

سلف 100 میکرو هانری 100uH SMD ابعاد 7.8 در 7 در 5 میلی متر
سلف 100 میکرو هانری سطحی دارای هسته فرریت به شکل درام است که عملکرد بهینه ای را ارائه می دهد . انداکتانس آن برابر با 100 میکرو هانری با تحمل 20 درصد بوده و در کاربردهایی مثل فیلترهای فرکانسی و منابع تغذیه سوئیچینگ کاربرد زیادی دارد . کاربرد سلف 100 میکرو هانری smd در صنایع مختلف الکترونیکی گسترده است و از قطعات کلیدی محسوب می شود .مقاومت مستقیم DC این سلف در دمای 20 درجه سانتی گراد برابر با 100 میلی اهم است .

همچنین جریان قابل تحمل آن 1.44 آمپر است که مناسب مدارهای متوسط است . ابعاد کوچک این سلف CD54-100UH شامل 7.8 در 7 در 5 میلی متر است که آن را مناسب نصب روی بردهای مدار چاپی تبدیل کرده است . دمای کاری بین منفی 40 تا 100 درجه سانتی گراد بوده و بدون پوشش مغناطیسی (بدون شیلد) ارائه می شود .

سلف چیست؟

سلف (Inductor) یکی از المان‌های اساسی و پرکاربرد در الکترونیک است؛ یک قطعه غیرفعال دو پایه که در برابر تغییرات جریان الکتریکی مقاومت می‌کند و انرژی را به‌صورت میدان مغناطیسی ذخیره می‌کند. در جریان مستقیم (DC)، سلف تقریباً مانند یک سیم کوتاه (با مقاومت بسیار ناچیز) رفتار می‌کند و جریان را به‌راحتی عبور می‌دهد؛ اما در جریان متناوب (AC)، به‌خصوص در فرکانس‌های بالا، امپدانس آن به‌شدت افزایش می‌یابد و مانند یک مانع عمل می‌کند.

این ویژگی باعث می‌شود سلف‌ها در کاربردهایی مثل فیلتر کردن نویزهای فرکانس بالا، ساخت مدارهای تشدید (LC)، منبع تغذیه سوئیچینگ، فیلترهای پایین‌گذر و بالاگذر، و حتی در جلوگیری از تغییرات ناگهانی جریان (مثل حفاظت از قطعات حساس) نقش کلیدی داشته باشند. مقدار اندوکتانس (L) هر سلف تعیین‌کننده این است که از چه محدوده فرکانسی به بعد، عبور جریان را محدود یا مسدود کند؛ هرچه اندوکتانس بیشتر باشد، فرکانس قطع (cut-off) پایین‌تر می‌آید.

کاربرد سلف اس ام دی 100uH :

  1. مبدل های DC به DC
  2. LCD
  3. نوت بوک
  4. درایو ال ای دی
  5. محصولات دیجیتالی
  6. ارتباطات و مخابرات
  7. مدارات رادیویی
  8. مدارهای منبع تغذیه سوئیچینگ

مشخصات :

  1. ظرفیت: 100 میکروهانری
  2. جنس هسته : فرریت
  3. ساختار هسته : هسته درام فرریت
  4. مقدار القا : 100 میکرو هانری
  5. تحمل مقدار القا : 20 درصد
  6. جریان قابل تحمل : 1.44 آمپر
  7. فرکانس کاری : 2.52 مگاهرتز
  8. مقاومت مستقیم جریان در دمای 20 درجه سانتی گراد : 100 میلی اهم
  9. دمای عملکرد : منفی 40 تا 100 درجه سانتی گراد
  10. نوع نصب : نصب سطحی
  11. بدون پوشش مغناطیسی
  12. مطابق با استاندارد RoHS
  13. ابعاد: 7.8x7x5 میلی متر

مستندات:
فیلم توضیحات سلف قدرت 100 میکروهانری


Features:

model: power inductor
Moisture Sensitivity Level: 1
Material Core: Ferrite
Mount: Surface Mount.
Inductance(µH): 100
Tolerance(%): 20
Current Rating (A): 1.44
Frequency (MHz): 2.52
DC Resistance (DCR)(mΩ) at 20°c: 100
Operating Temperature (°c): -40 ~ 100
L×W×H: 7.8×7×5mm
Ferrite drum core construction.
Magnetically unshielded.
