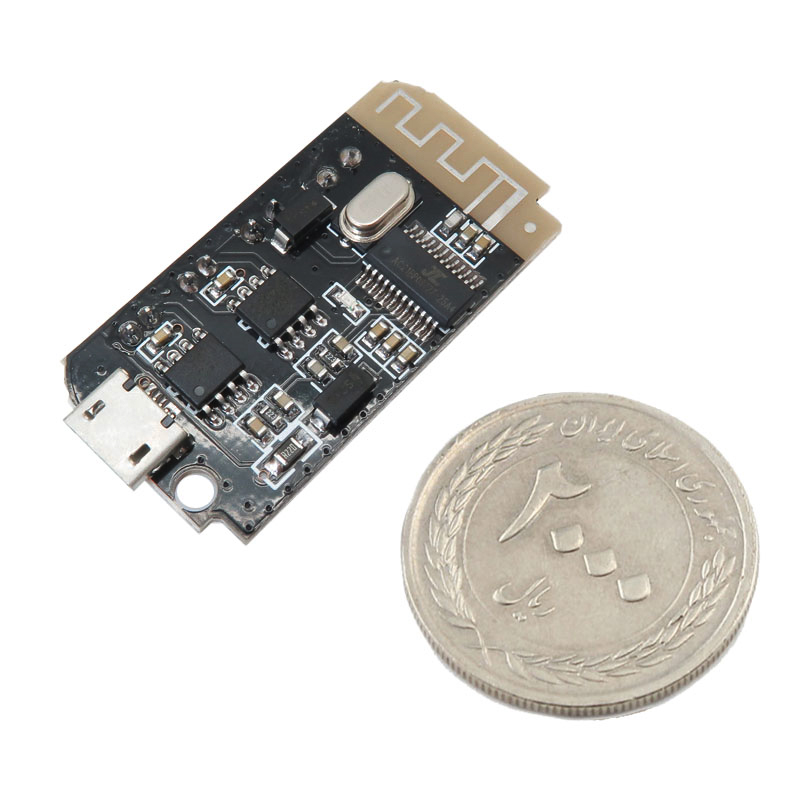

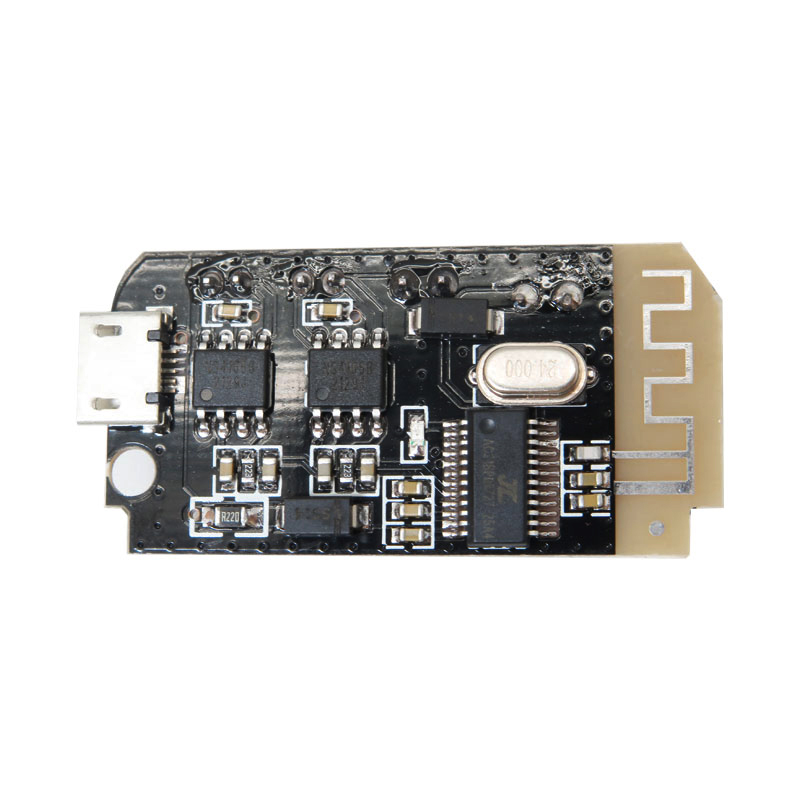

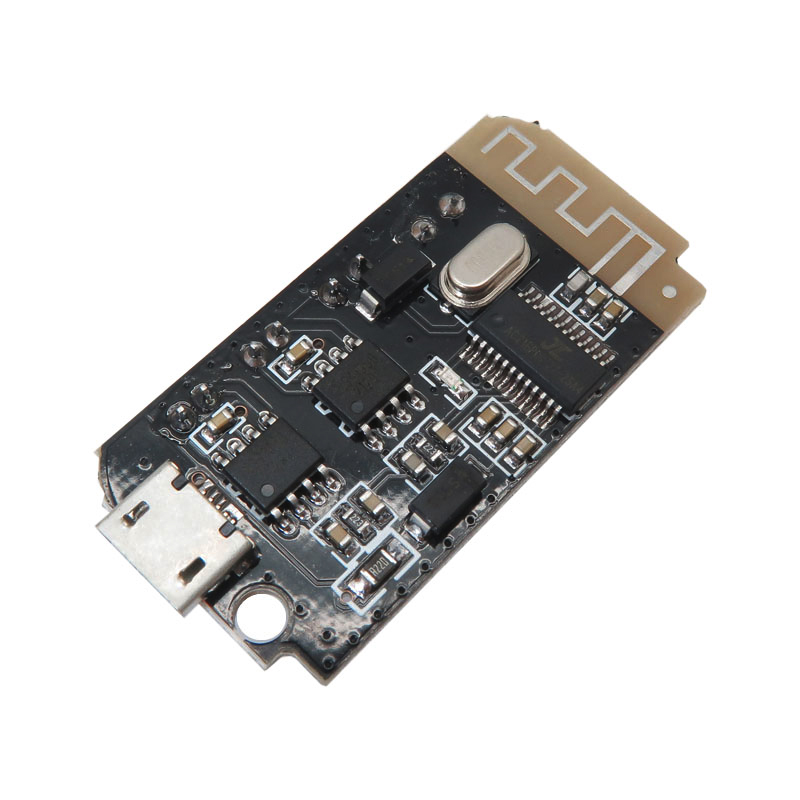

ماژول آمپلی فایر استریو 2 در 5 وات بلوتوث دار
ماژول JZ-B5W2 یک آمپلی فایر کلاس F با ولتاژ تغذیه 5 ولت و توان خروجی 5×2 وات استریو بوده که دارای گیرنده بلوتوثی است. ورژن بلوتوث آن در مدل های قبلی 4.2 است و با تمام گوشی های موبایل و مبدل های بلوتوث موجود در بازار سازگاری دارد.
برای تغذیه این ماژول میتوان از یک باتری لیتیوم یون (برای مثال یک باتری 3.7 ولت 18650) همراه با مدار محافظ شارژ مناسب و یا یک تغذیه 5V/2A استفاده نمود. علاوه بر آن یک کانکتور Micro USB روی برد در نظر گرفته شده بطوریکه میتوان با استفاده از یک شارژر اندرویدی میکرو USB برد را روشن نمود.
برای استفاده از این ماژول کافیست پس از وصل کردن تغذیه ی آن، خروجی های استریوی آنرا به دو بلندگوی مناسب وصل کنید سپس با اتصال به بلوتوث، موسیقی دلخواه خود را پخش کنید.
کاربرد ماژول مینی آمپلی فایر 2x5w:
- ضبط بلوتوثی قابل حمل
- ضبط بلوتوثی خودرو
- تبدیل سیستم صوتی به ماژول صوتی بلوتوث دار
مشخصات ماژول مینی آمپلی فایر 2x5w:
- قابلیت پخش صدا استریو
- دارای بلوتوث داخلی با ورژن 4.2
- دارای آمپلی فایر کلاس F
- توان استریو 2x5w
- ابعاد: 40 در 20 میلی متر
- دارای پورت میکرو USB جهت شارژ باتری

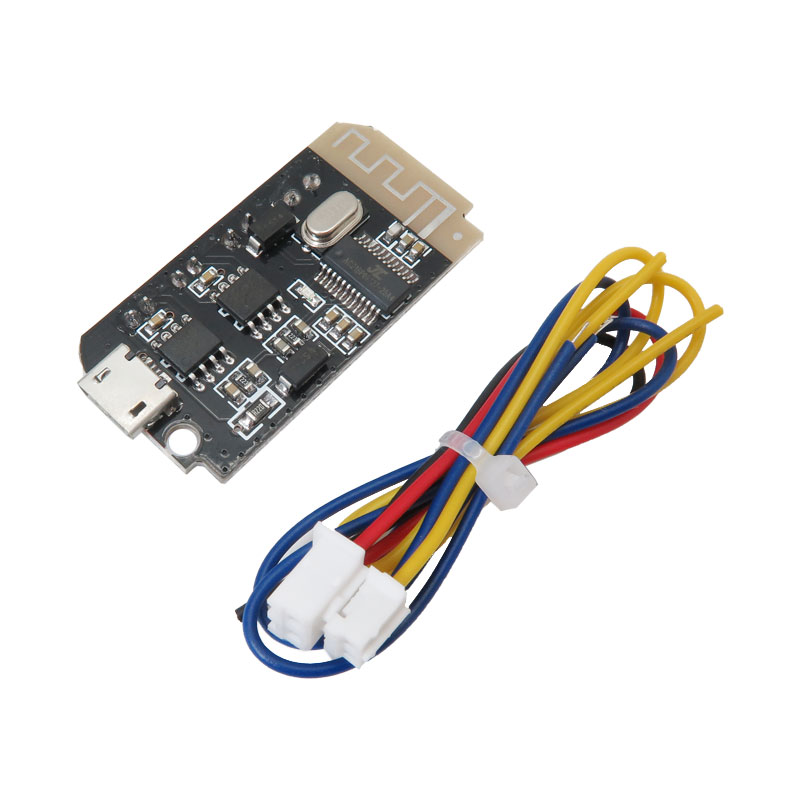

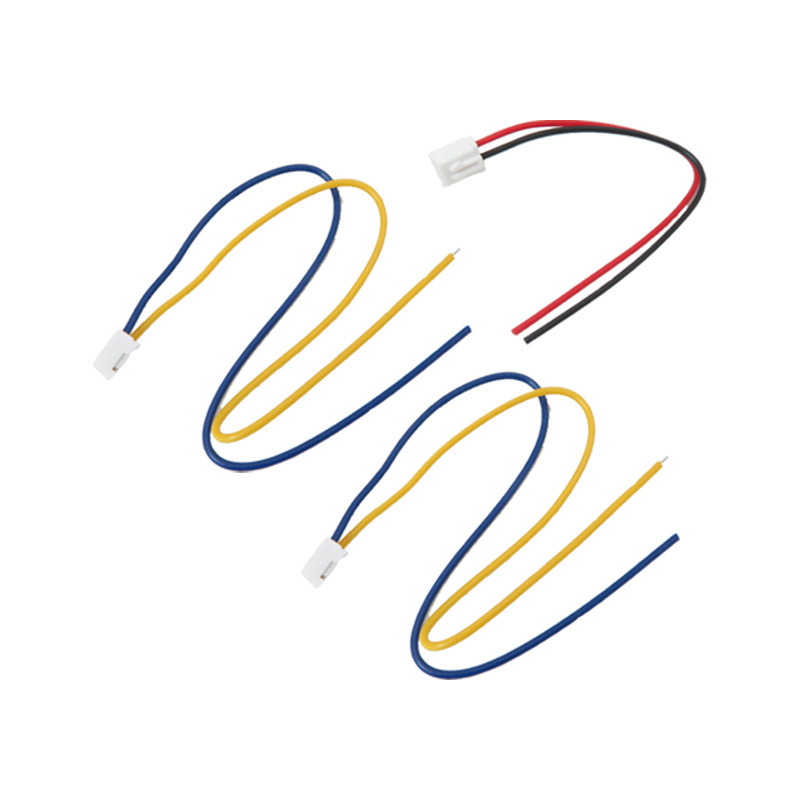

- دارای سوکت جهت اتصال آسان بلندگوها
- قابلیت پخش فایل های صوتی تلفن های همراه
- دارای سوکت جهت تغذیه از طریق باتری لیتیمی تک سلول

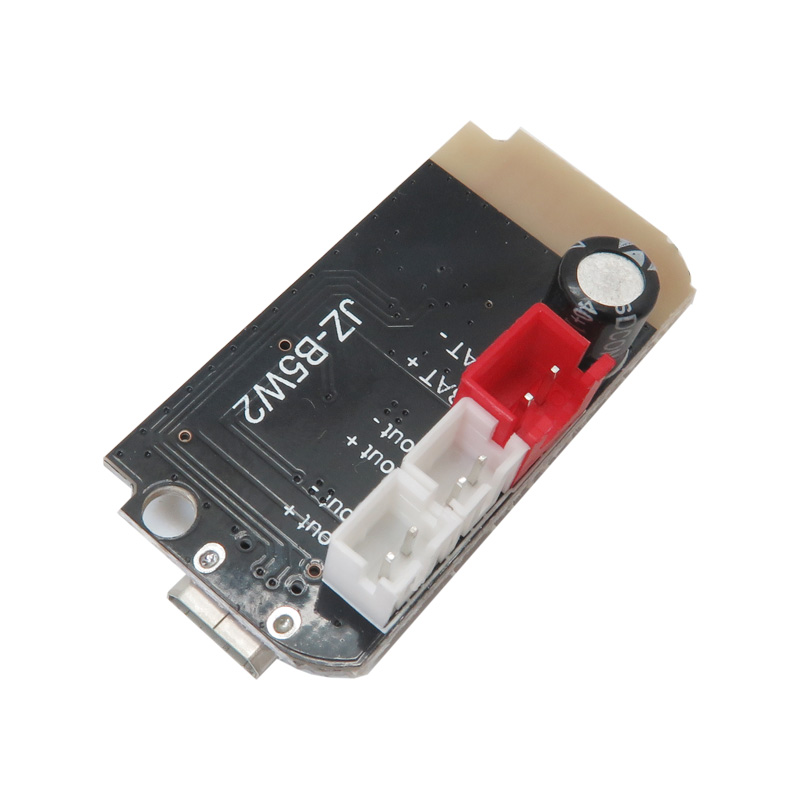

معرفی پین های کانکتور بر ماژول آمپلی فایر استریو بلوتوث CT14:
- + L out : پایه مثبت بلندگو سمت چپ
- – L out :پایه منفی بلندگو سمت چپ
- + R out : پایه مثبت بلندگو سمت راست
- – R out : پایه منفی بلندگو سمت راست
- + BAT :پلاریته مثبت منبع تغذیه
- – BAT : پلاریته منفی منبع تغذیه
مستندات:
توضیحات ماژول صوتی بلوتوثی JZ-B5W2
Description:
Audio JZ-B5W2 amplifier module with a power of 2x5W, equipped with bluetooth. Thanks to the BT module with the amplifier, we can build a wireless BT speaker or bluetooth headphones with one module.
This is a small size and cost-effective Bluetooth 4.2 Audio Receiver module with dual 5W power amplifier circuits. It supports auto-reconnect and can be powered by micro USB or 3.7V lithium battery. The module can be turned into a stereo Bluetooth speaker when connected with two speakers. Also, you can connect the board to a computer via USB to use it as a sound card.
The board has an XH 1S connector to which you can connect a 1S Li-Ion power pack, which gives you a complete device for creating headphones or a wireless speaker.
In addition, the module is equipped with a Micro USB connector through which we will power the module and charge the connected cell.
It is one complete module combining the amplifier and BT audio receiver module. For use in various types of DIY projects etc.
Application:
car audio systems
portable audio devices
bluetooth-based audio system
Features:
Supply voltage: 3.7-5V DC
Connector: Micro USB - is used to power the module and charge the 1S 3.6V Li-Ion battery
Dimensions: 40x20mm
Power: 2x5W
Bluetooth Version 4.2
Wide range of applications
Compact dimensions - ideal for small projects
Simple installation
