ماژول نمایشگر سنسور وزن HX711 با دقت 24 بیت

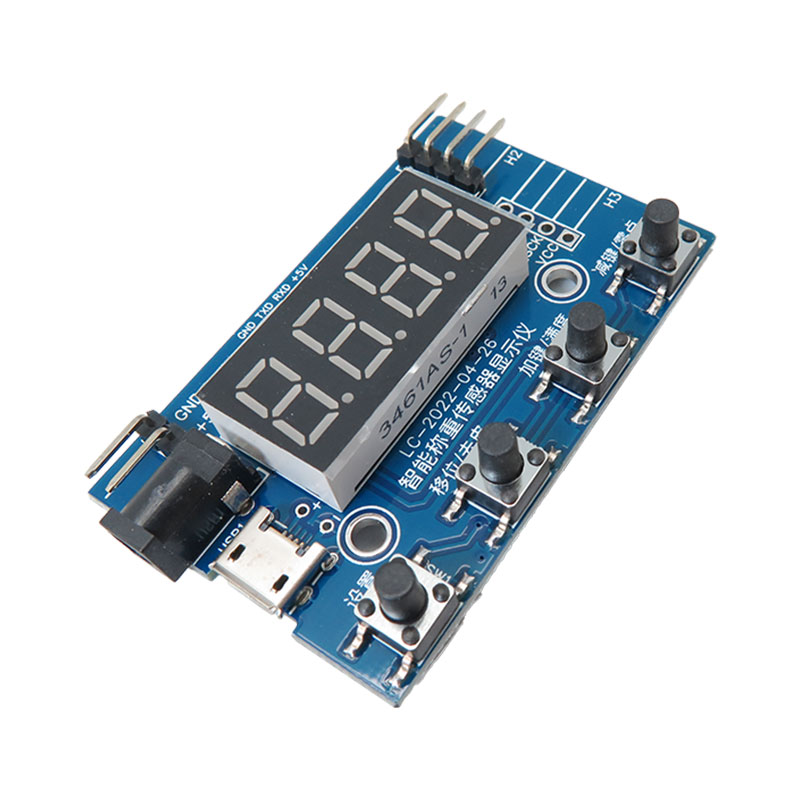

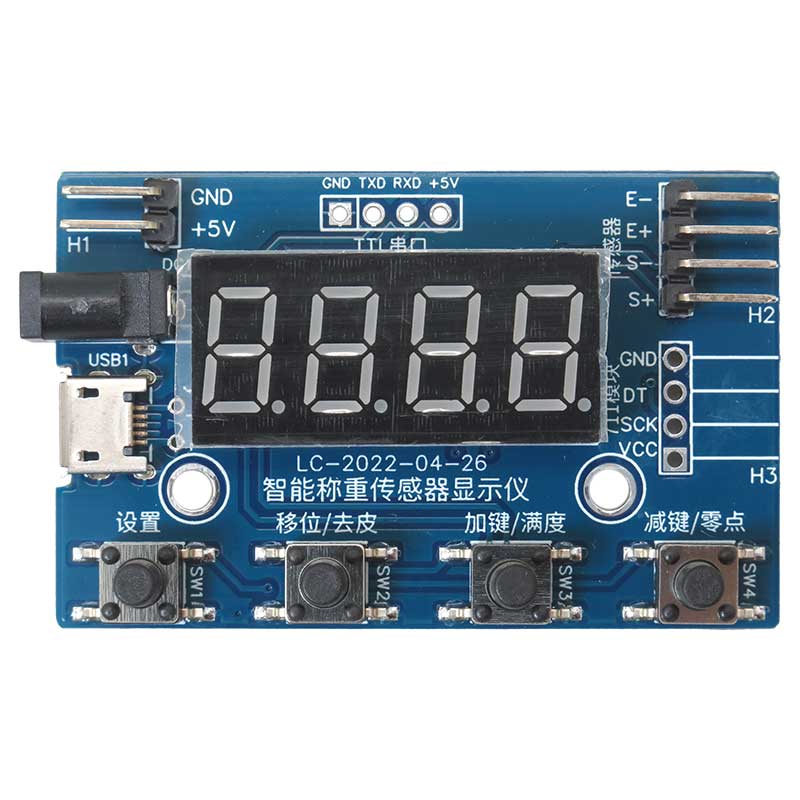

ماژول نمایشگر LED سنسور وزن HX711 با پورت سریال یک ابزار دقیق و کارآمد برای نمایش وزن و پردازش داده های خروجی لودسل است. این ماژول قادر است داده های سنسور وزن را از طریق ارتباط سریال دریافت کند و با دقت بالا روی نمایشگر سون سگمنتی 4 رقمی نمایش دهد. محدوده ولتاژ کاری این محصول بین 3.5 تا 5.5 ولت است و می تواند به صورت مستقیم از طریق جک آداپتور 3.5 میلی متر یا پین های VCC و GND تغذیه شود.

ماژول مبدل آنالوگ به دیجیتال لودسل 24 بیتی HX711 سیگنال های آنالوگ خروجی لودسل ها را تقویت می کند و با دقت 24 بیت به داده دیجیتال تبدیل می نماید. این فرآیند باعث می شود که سنسور وزن های کوچک و نویزپذیر به طور دقیق پردازش شوند و خطای اندازه گیری کاهش یابد. لودسل 5 کیلوگرم HX711 با دقت 1± گرم و لودسل 10 کیلوگرم به راحتی به این ماژول متصل می شوند و اطلاعات وزنی به نمایشگر ارسال می گردد.

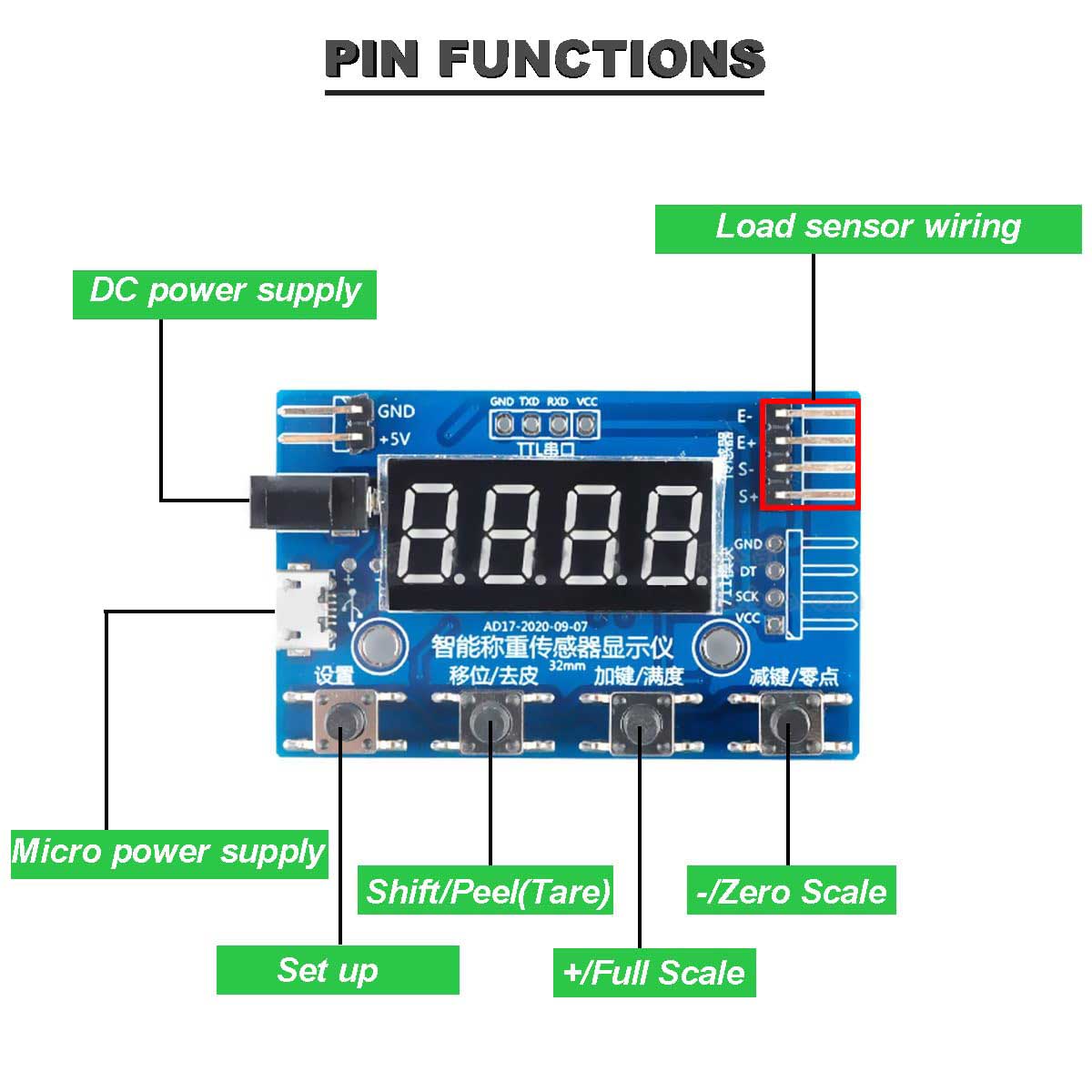

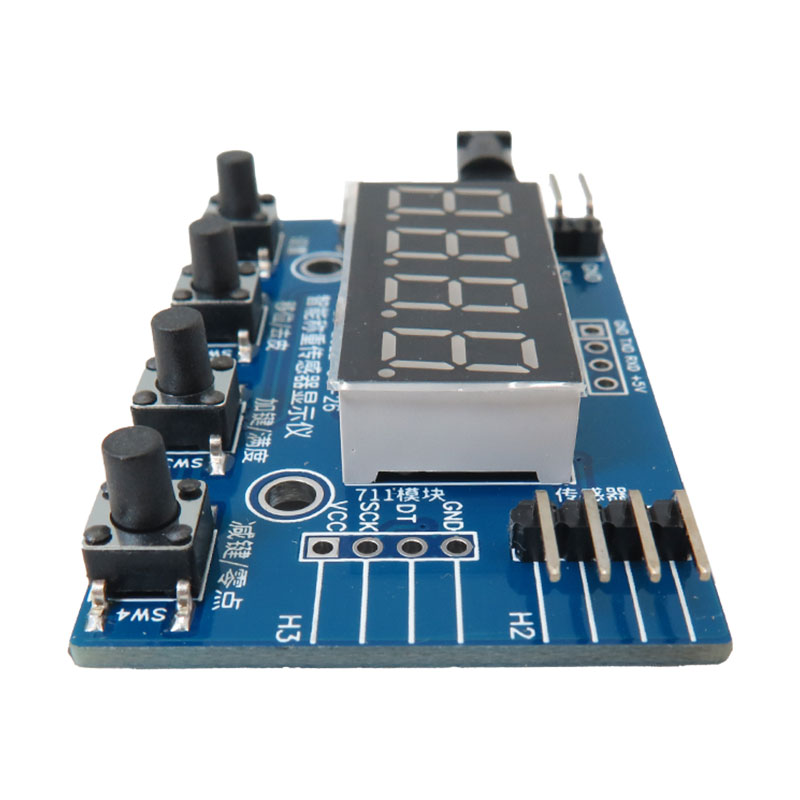

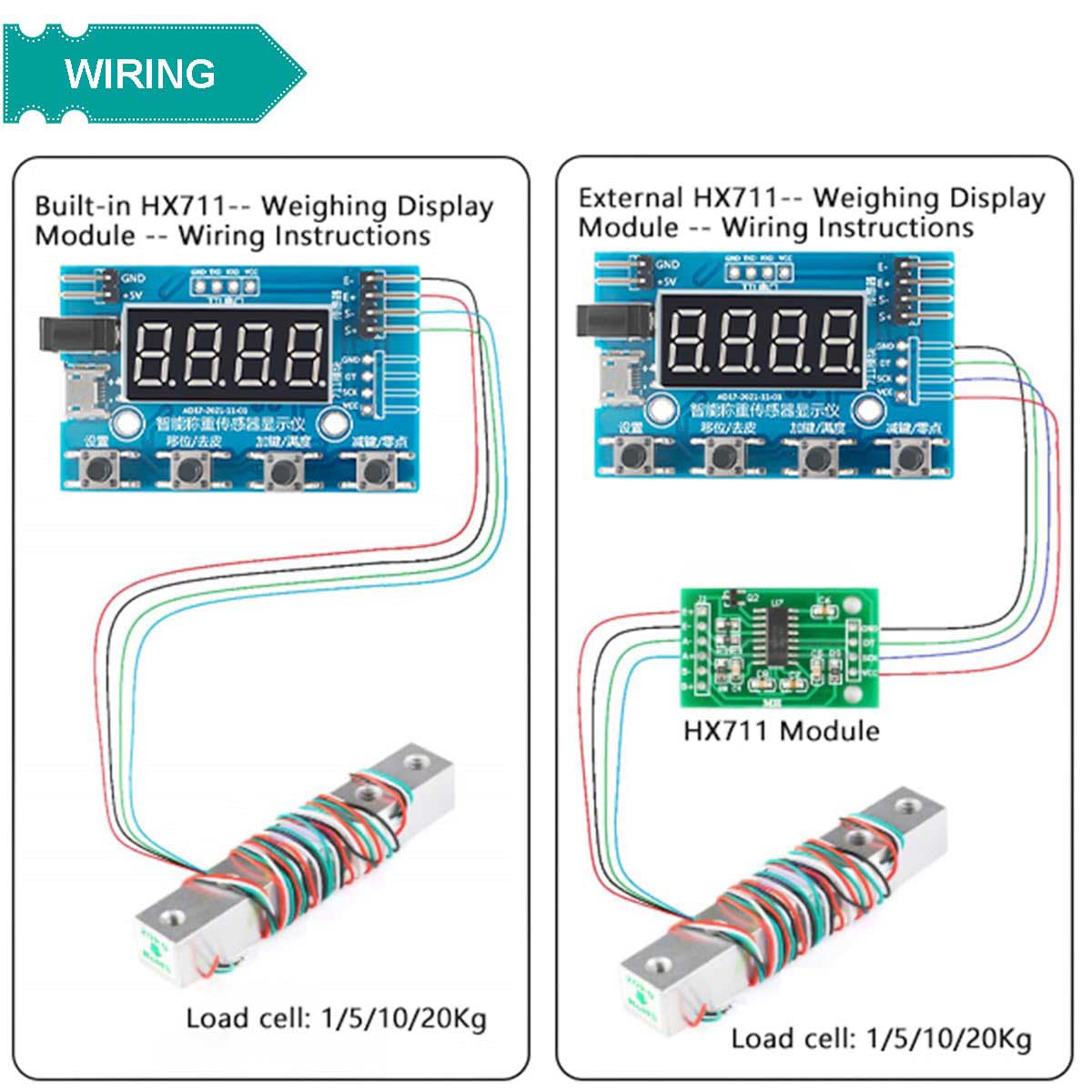

این ماژول نمایشگر وزن بدون میکروکنترلر قادر است بدون نیاز به آردوینو یا سایر کنترلرها داده های وزن را از ماژول مبدل دریافت کند و وزن را مستقیماً نمایش دهد. اتصال بین ماژول مبدل و نمایشگر از طریق چهار پایه VCC , GND , DT/RX , SCK/TX انجام می شود و پایه ها با همخوانی کامل، داده های وزنی را منتقل می کنند.

کاربران می توانند از ماژول نمایشگر لودسل 24 بیتی برای کالیبراسیون و اصلاح مقادیر وزن استفاده کنند. تک سوئیچ های K1 , K2 و K3 امکان تنظیم مقدار صفر و جبران خطای وزن را فراهم می کنند. با استفاده از K1 مقدار صفر تعیین می شود و K2 و K3 مقادیر اصلاح‌کننده افزایش و اصلاح‌کننده کاهش را برای اصلاح وزن فراهم می نمایند.

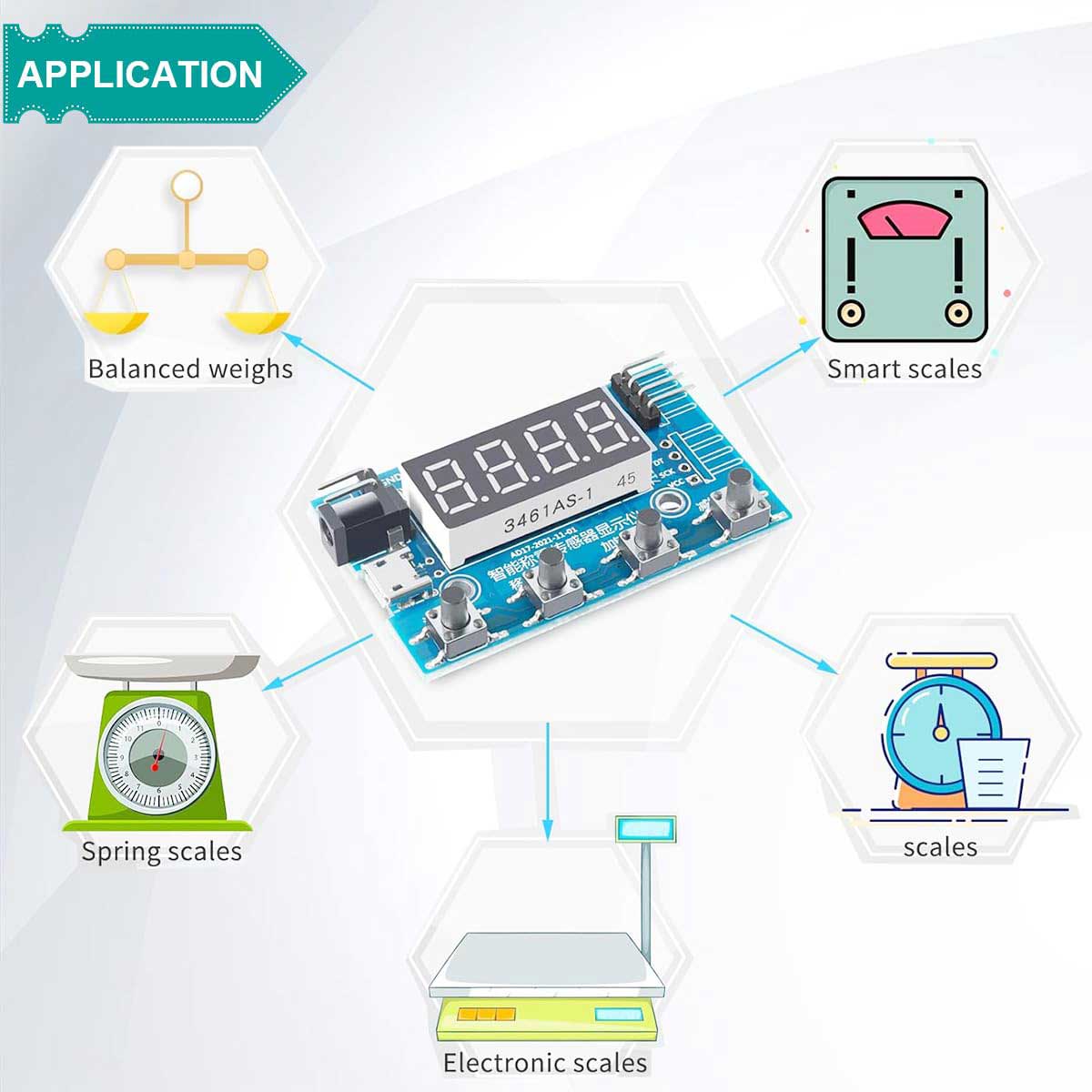

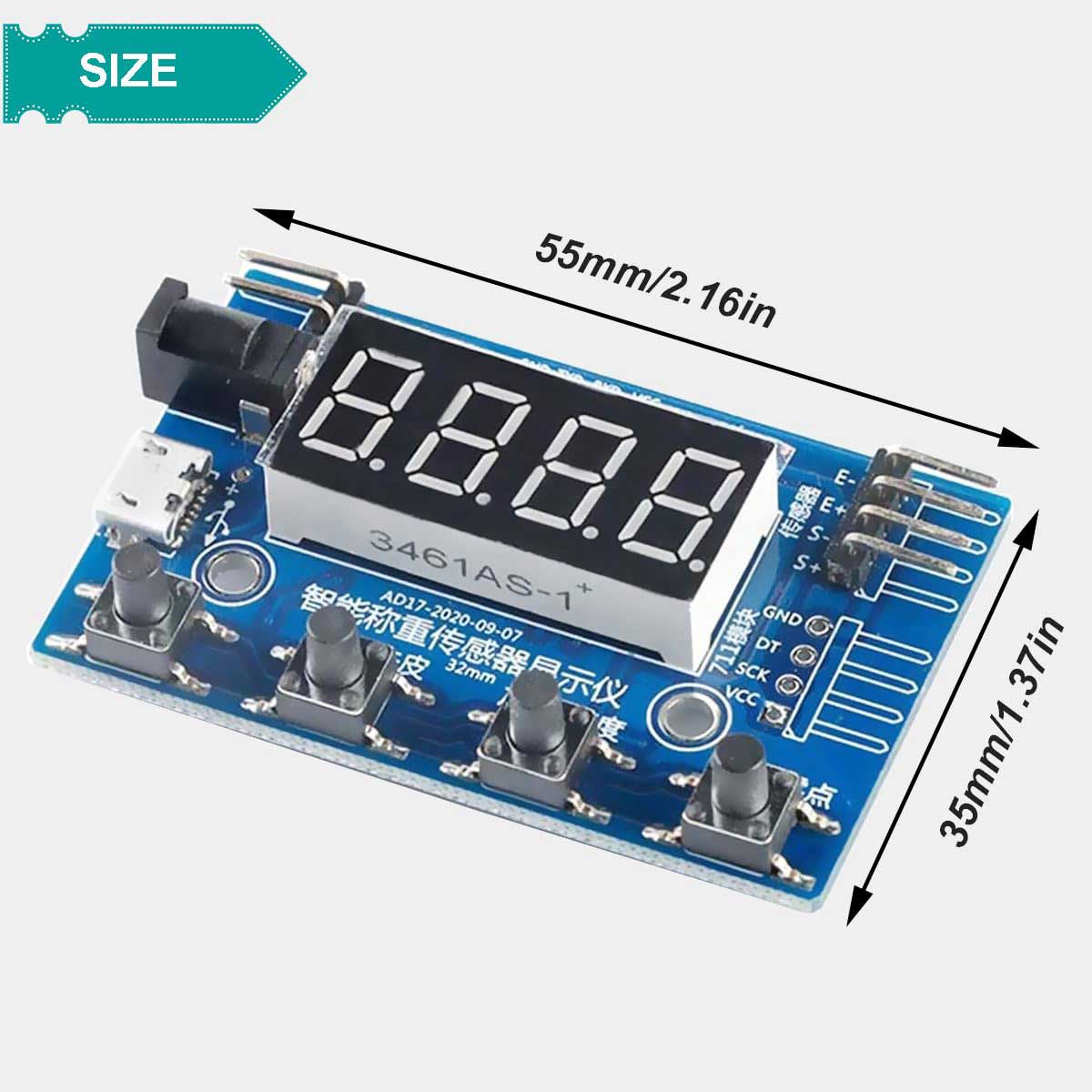

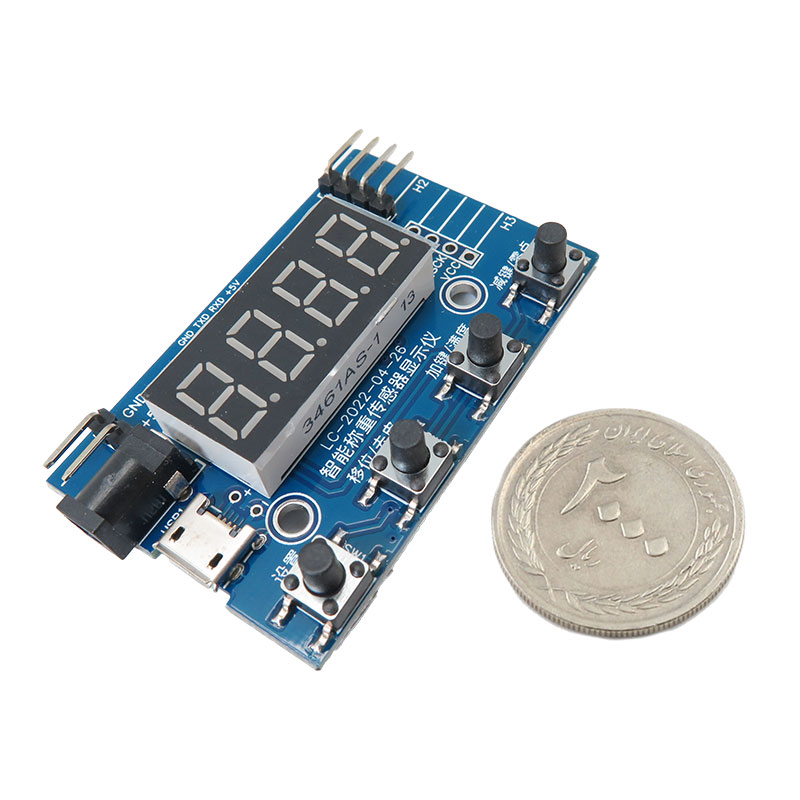

ماژول HX711 با نمایشگر LED قابلیت اتصال همزمان به دو سنسور وزن را دارد و خروجی سریال آن با پروتکل Modbus ASCII سازگار است. این ماژول برای استفاده در ترازوهای دیجیتال , تجهیزات اندازه گیری وزن صنعتی , پروژه های رباتیک و آزمایشگاهی بسیار مناسب است. ابعاد جمع و جور آن برابر با 56x33x11 میلی متر و وزن سبک نصب و استفاده طولانی مدت را آسان کرده است.

عملکرد دقیق و قابلیت نمایش وزن تا 9999 گرم باعث می شود این مجموعه برای کاربردهای حساس صنعتی و خانگی مناسب باشد و دقت بالا در اندازه گیری و نمایش وزن , قابلیت اعتماد بالایی را برای کاربران فراهم می کند.
