برد توسعه STM32F401 ورژن 3 با پردازنده Cortex-M4

STM32F401CEU6 V3

7424-188-11749

برد توسعه STM32F401 ورژن 3 با پردازنده Cortex-M4
برد توسعه STM32F401 ورژن 3 با پردازنده Cortex-M4
برد توسعه STM32F401 ورژن 3 با پردازنده Cortex-M4
برد توسعه STM32F401 ورژن 3 با پردازنده Cortex-M4
برد توسعه STM32F401 ورژن 3 با پردازنده Cortex-M4
برد توسعه STM32F401 ورژن 3 با پردازنده Cortex-M4
236,620 تومان
کالا موجود است
موجودی انبار : 3 عدد

موجودی در حال ارسال به انبار


خرید کالا

علاقه مندان : 1 نفر
وضعیت : فعال

تعداد مرجوعی : 0
دنبال کنندگان : 1 نفر

قدمت : 4 سال و 3 ماه و 20 روز
وزن : 8 گرم

کل فروش : 90 عدد
تعداد سفارش ها : 54 سفارش

هنوز هیچ رایی ثبت نشده است

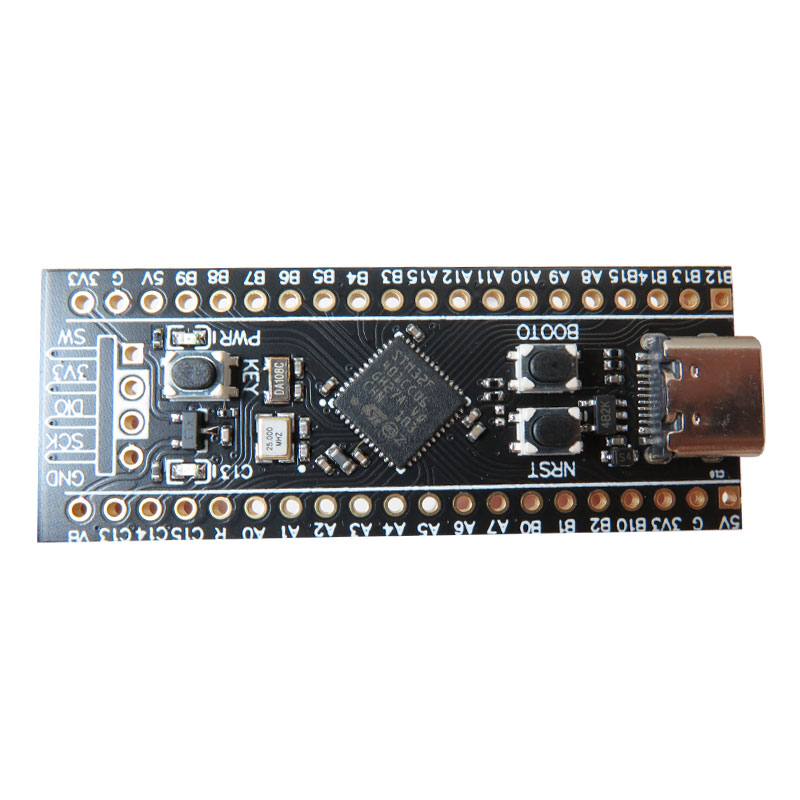

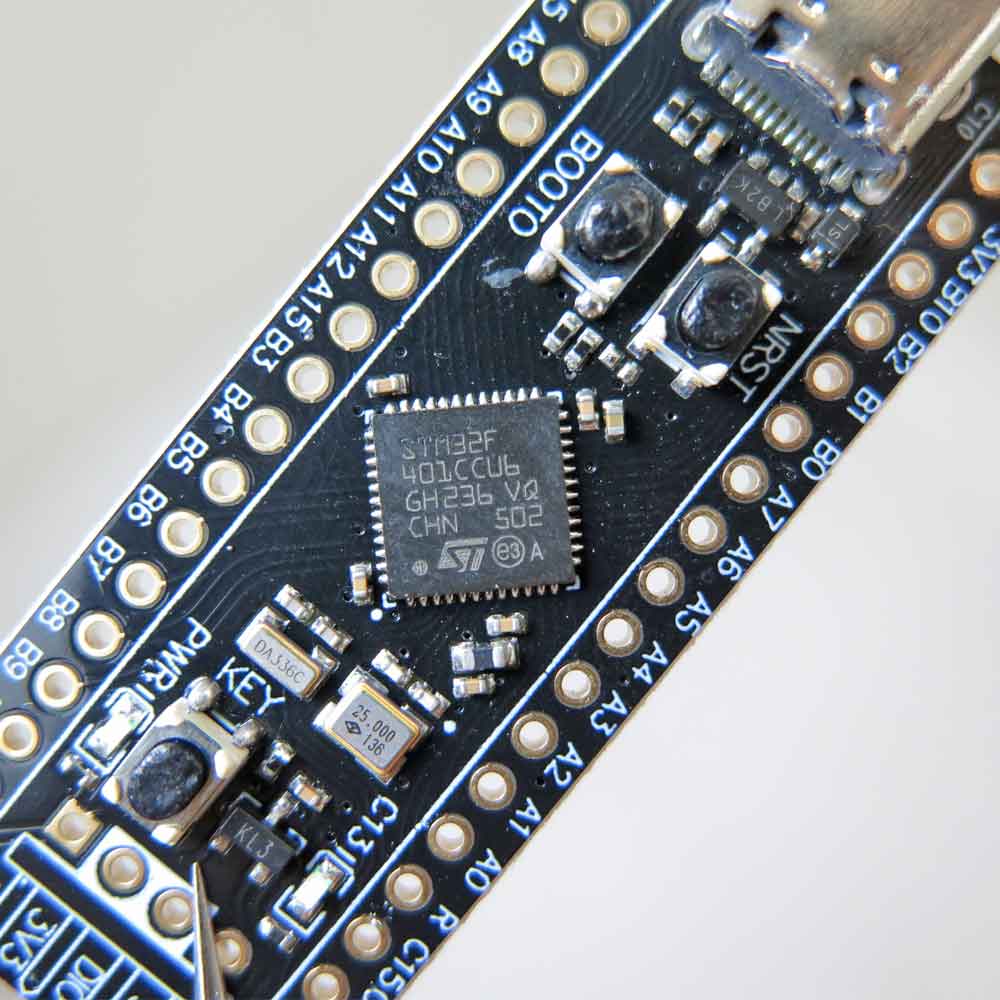

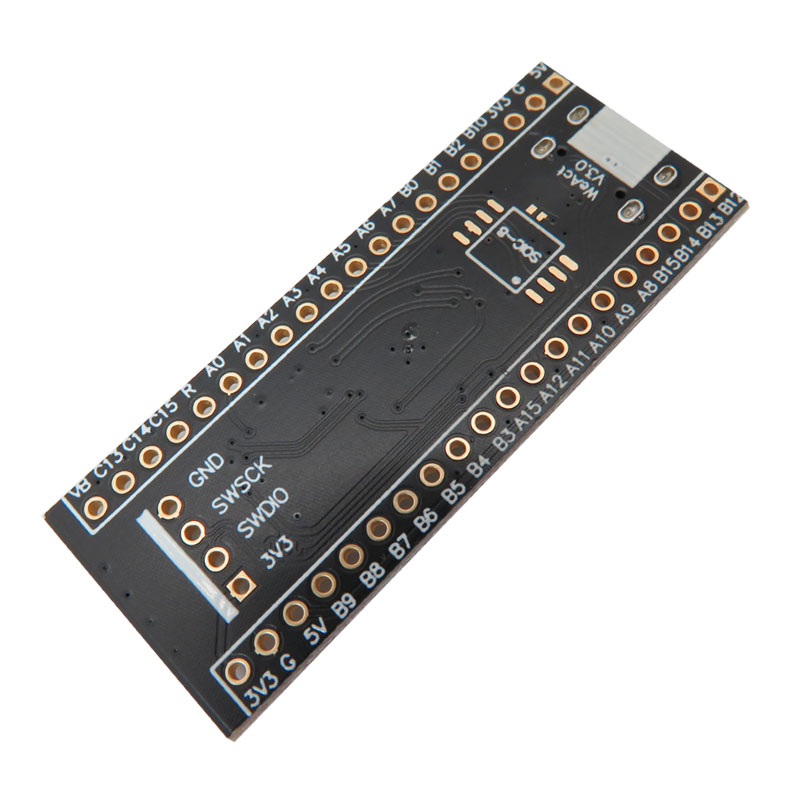

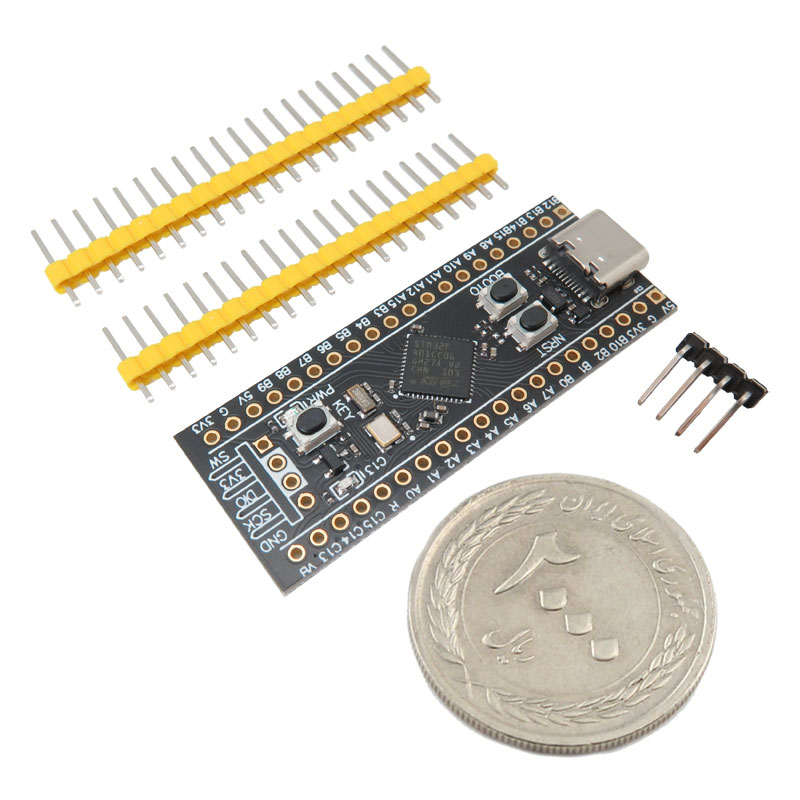

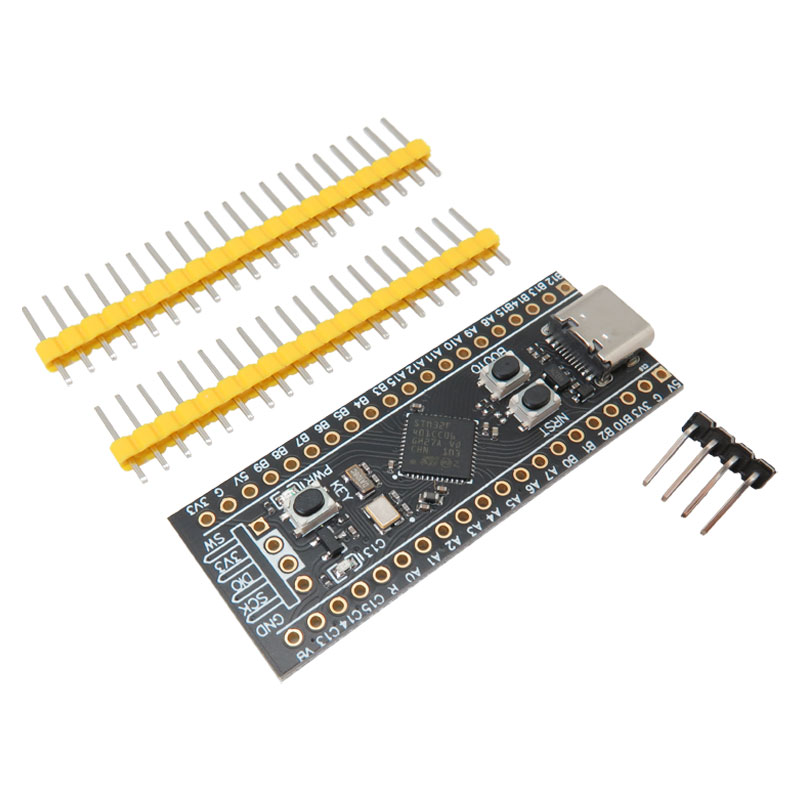

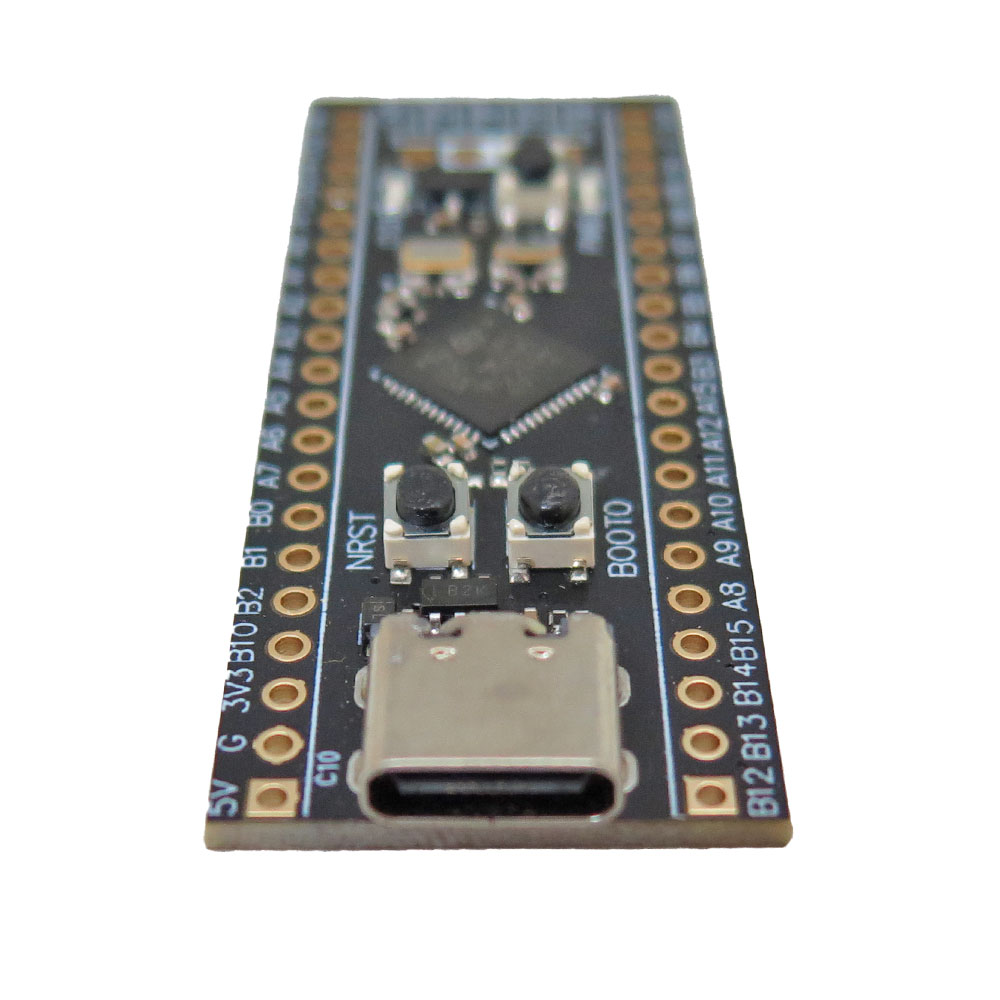

برد STM32F401CEU6 با پردازنده Cortex-M4

برد توسعه STM32F401 یک برد از سری F محصولات ARM است که هسته اصلی آن 32 بیتی و نوع کورتکس 4 می باشد و سرعت کلاک آن به 84 مگاهرتز می رسد و قابلیت پردازش انواع دیتاها دارد. این برد پردازنده در محدوده 1.7 تا 3.6 ولت تغدیه می کند و می تواند با ذخیره انرژی، در کاربردهایی که نیاز به توان مصرفی پایین هستند استفاده شوند.

کوچک بودن، پشتیبانی از اینترفیس های مختلف مانند I²C, IrDA, LIN, SDIO, SPI, UART/USART, USB OTG، دارا بودن حافظه فلش و مموری برای ذخیره اطلاعات از ویژگی های این برد ارزان قیمت است.



کاربرد برد آرم STM32F401:



  1. درایو موتور
  2. تجهیزات پزشکی
  3. تجهیزات صنعتی مانند PLC, inverters, circuit breakers
  4. پرینتر و اسکنر
  5. سیستم الارم
  6. کاربردهای صوتی خانگی



مشخصات برد آرم STM32F401:



  1. سری: STM32F4
  2. هسته پردازنده: ARM® Cortex®-M4
  3. اندازه: 32 بیتی
  4. سرعت پردازش: 84MHz
  5. ارتباطات: I²C, IrDA, LIN, SDIO, SPI, UART/USART, USB OTG
  6. 36 عدد ورودی خروجی
  7. اندازه مموری: 128KB (128K x 8)
  8. ولتاژ تغذیه: 1.7 V ~ 3.6 V
  9. اسیلاتور داخلی
  10. دمای عملیاتی:  -40°C ~ 105°C
  11. پکیج: 48-UFQFN



مستندات:
دیتاشیت STM32F401CEU6 V3









Description:
The STM32F401X B/STM32F401 X C devices are based on the high-performance ARM ® Cortex® -M4 32-bit RISC core operating at a frequency of up to 84 MHz. The Cortex ®-M4 core features a Floating point unit (FPU) single precision which supports all ARM single-precision data-processing instructions and data types. It also implements a full set of DSP instructions and a memory protection unit (MPU) which enhances application security.
The STM32F401xB/STM32F401xC incorporate high-speed embedded memories (up to 256 Kbytes of Flash memory, up to 64 Kbytes of SRAM), and an extensive range of enhanced I/Os and peripherals connected to two APB buses, two AHB buses and a 32-bit multi-AHB bus matrix.
All devices offer one 12-bit ADC, a low-power RTC, six general-purpose 16-bit timers including one PWM timer for motor control, two general-purpose 32-bit timers. They also feature standard and advanced communication interfaces. Up to three I2 Cs, Up to four SPIs, Two full duplex I2 Ss. To achieve audio class accuracy, the I 2 S peripherals can be clocked via a dedicated internal audio PLL or via an external clock to allow synchronization.
• Three USARTs
• SDIO interface
• USB 2.0 OTG full speed interface
The STM32F401xB/STM32F401xC operate in the - 40 to + 125 °C temperature range from a 1.7 (PDR OFF) to 3.6 V power supply. A comprehensive set of power-saving mode allows the design of low-power applications.





Application:
Motor drive and application control
Medical equipment
Industrial applications: PLC, inverters, circuit breakers
Printers, and scanners
Alarm systems, video intercom, and HVAC
Home audio appliances
Mobile phone sensor hub

Features:
Series: STM32F4
Packaging: Tray
Core Processor: ARM® Cortex®-M4
Core Size; 32-Bit
Speed: 84MHz
Connectivity: I²C, IrDA, LIN, SDIO, SPI, UART/USART, USB OTG
Peripherals Brown-out Detect/Reset, DMA, I²S, POR, PWM, WDT
Number of I/O: 36
Program Memory Size: 128KB (128K x 8)
Program Memory Type: FLASH
EEPROM Size -RAM Size 64K x 8
Voltage: Supply (Vcc/Vdd) 1.7 V ~ 3.6 V
Data Converters: A/D 10x12b
Oscillator: Type Internal
Operating Temperature: -40°C ~ 105°C (TA)
Package / Case: 48-UFQFN Exposed Pad
Supplier Device Package: 48-UFQFPN (7x7)
