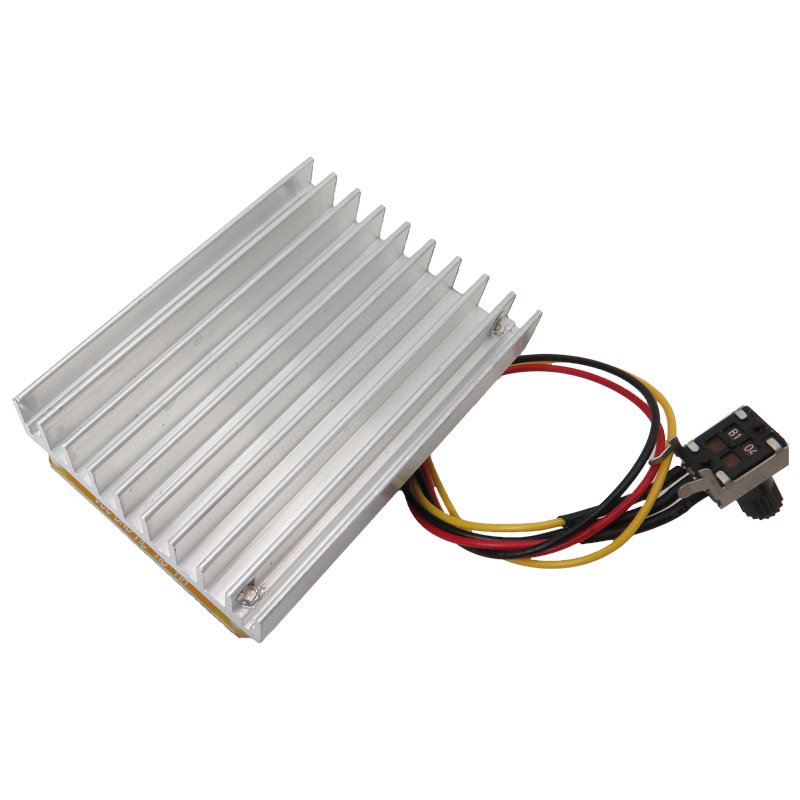

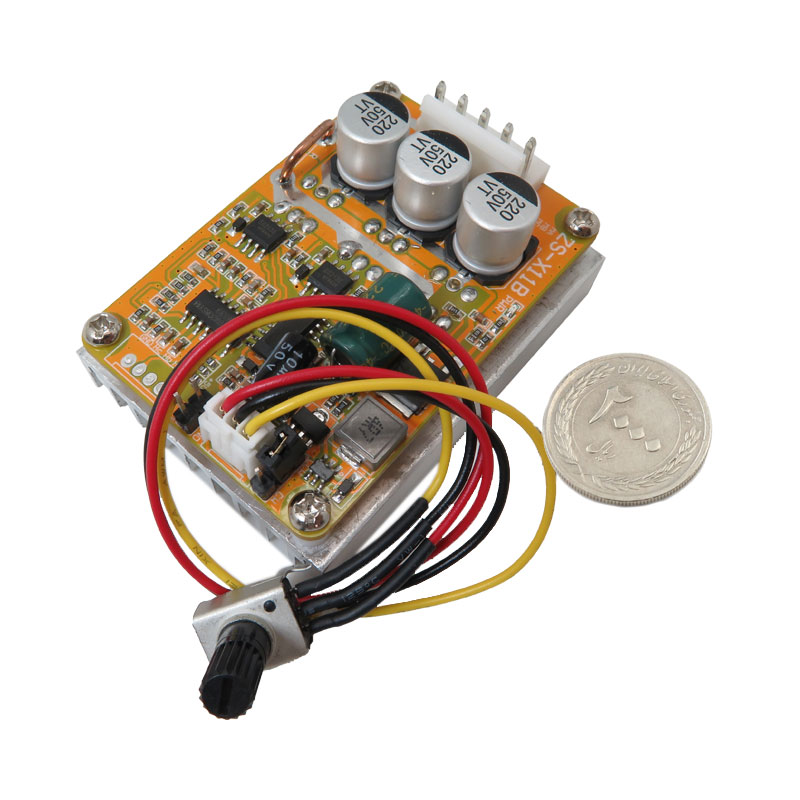

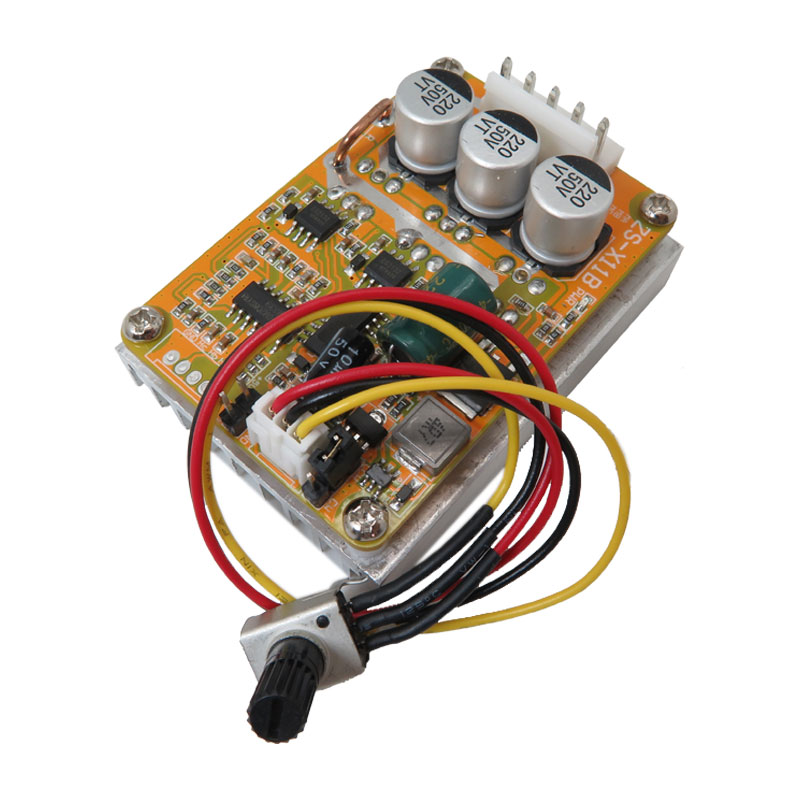

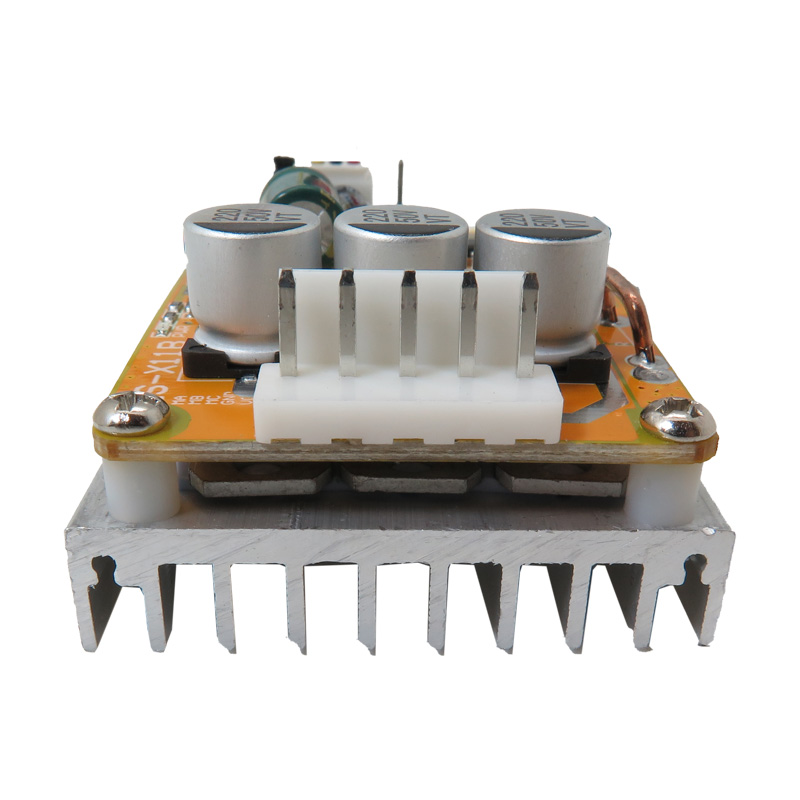

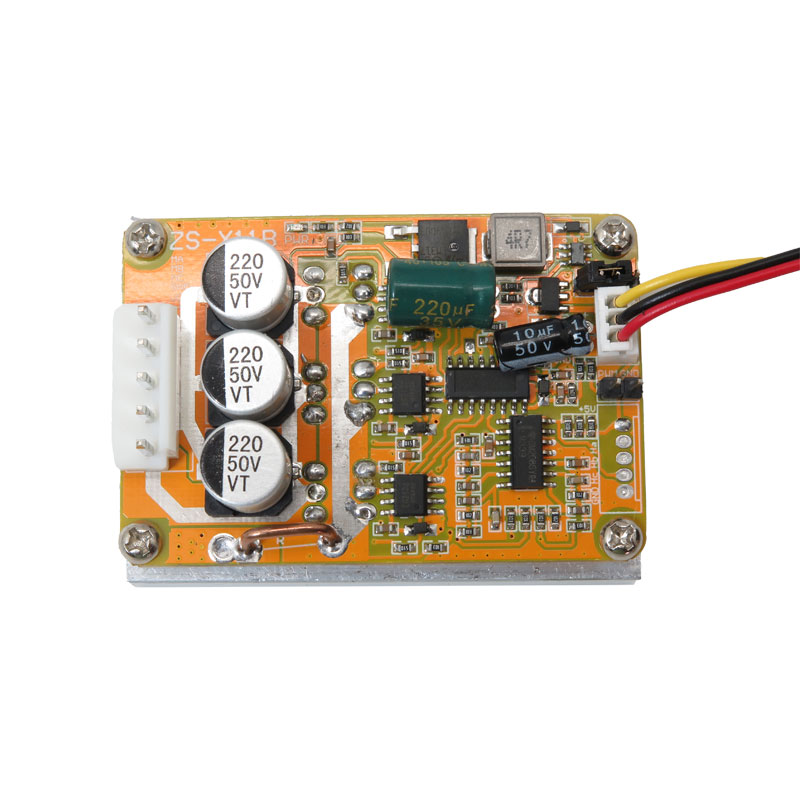

کنترلر موتور براشلس 24 ولتی مدل 350W ZS-X11B
درایور موتور BLDC مدل 350W ZS-X11B یک کنترلر بدون هال است که با ولتاژ 24 ولت کار می کند و در برابر افزایش بیش از حد ولتاژ محافظت می شود. بر روی این درایور، پتانسیومتر قرار دارد که با آن می توان میزان سرعت موتور را کنترل کرد و مانند سایر کنترلرها نیاز به برد جداگانه ندارد و توان این درایور 350 وات است.

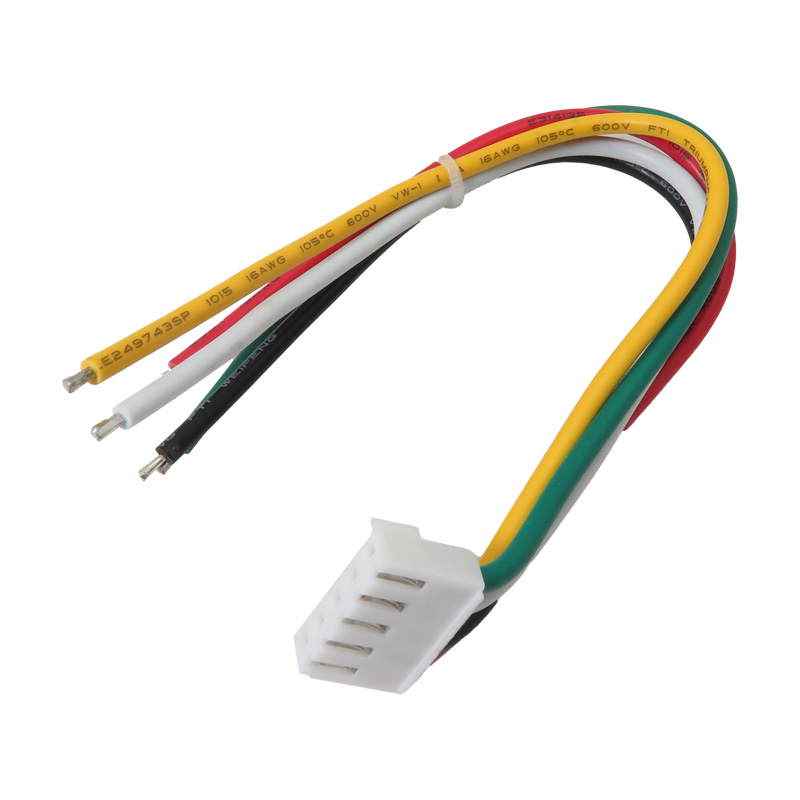

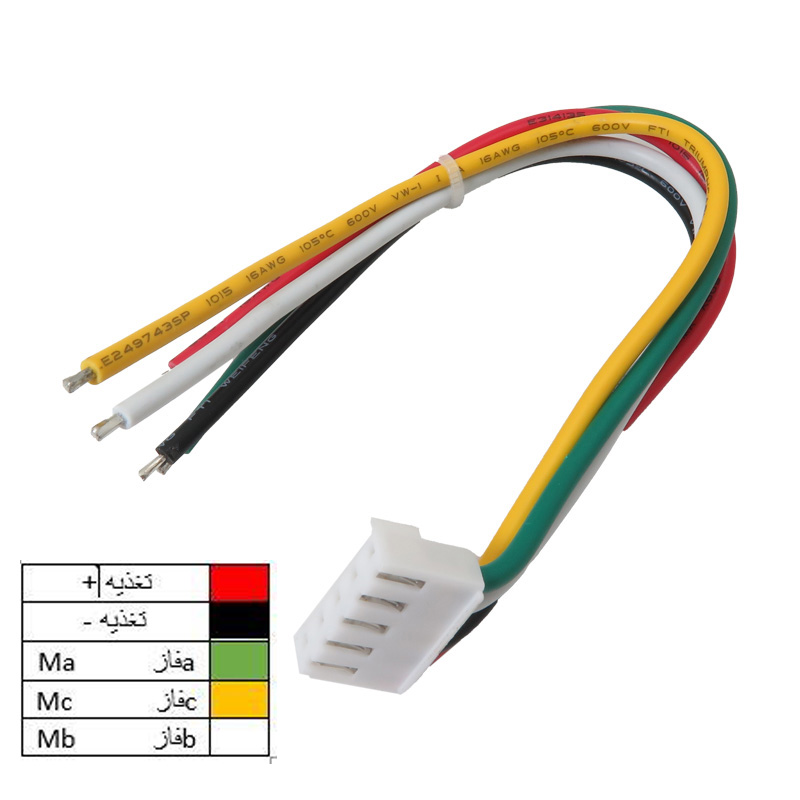

این کنترلر برای موتورهای سه فاز از طریق سه پورت MA MB MC اتصال خود را برقرار می کند و از طریق پایه SC سیگنال خروجی می دهد. دو پایه تغذیه VCC و GND نیز در کنار سایر پورت ها قرار گرفته است.
کاربرد کنترلر موتور براشلس 350 وات:
- داکت فن
- پمپ آب
- پمپ هوا
- پمپ روغن
مشخصات کنترلر موتور براشلس 350 وات:
- مدل: X30A
- ولتاژ: 7 تا 24 ولت
- توان: 350 وات
- جریان راه اندازی 15A
- حداکثر سرعت: 224000 RPM (2 pole motor), 74000 RPM (6 pole motor), 40000 RPM (12 pole motor), 35000RPM (14 pole motor)
- ابعاد: 12*26*45 میلی متر
- وزن: 29 گرم
مستندات:
عملکرد ماژول درایور 350W ZS-X11B
Description:
Newly launched BLDC wide voltage 7-24V high power small volume potentiometer model with speed regulation brushless without Hall controller, single button model supports single button free switching acceleration and deceleration with power-off memory function potentiometer speed regulation model supports PLC 0-5V Analog signal speed regulation
Instructions for using the potentiometer:
The standard potentiometer directly adjusts the speed without the need for external control signals to increase clockwise and decrease counter clockwise. It is also suitable for external PLC 0-5 analog control. Unplug the potentiometer cable. The external 0-5 analog control signal and ground wire are connected to the input signal terminal of the brushless driver board respectively. As long as two wires are OK.
The ESC is specially developed and designed for all kinds of industrial control power tools such as air pumps, water pumps, oil pumps, and fans that use DC three- phase brushless motors . , when the external heat dissipation condition of the ESC is poor and the temperature exceeds100 degrees, the power will be automatically reduced, and the temperature will return to normal when the temperature drops to 100 degrees.
Application:
industrial
duct fan
air pumps
water pumps
oil pumps
fans
Features:
Product name: Potentiometer three- phase DC brushless without Hall drive
Model: X30A ( potentiometer)
Working voltage: 7-24V
Driving current: rated 15A plus fan cooling 20A
Maximum speed: 224000 RPM (2 pole motor), 74000 RPM (6 pole motor), 40000 RPM (12 pole motor), 35000RPM (14 pole motor).
Product size: length 45MM* width 26MM* height 12MM (excluding wires and protruding capacitors)
Weight: 29g
