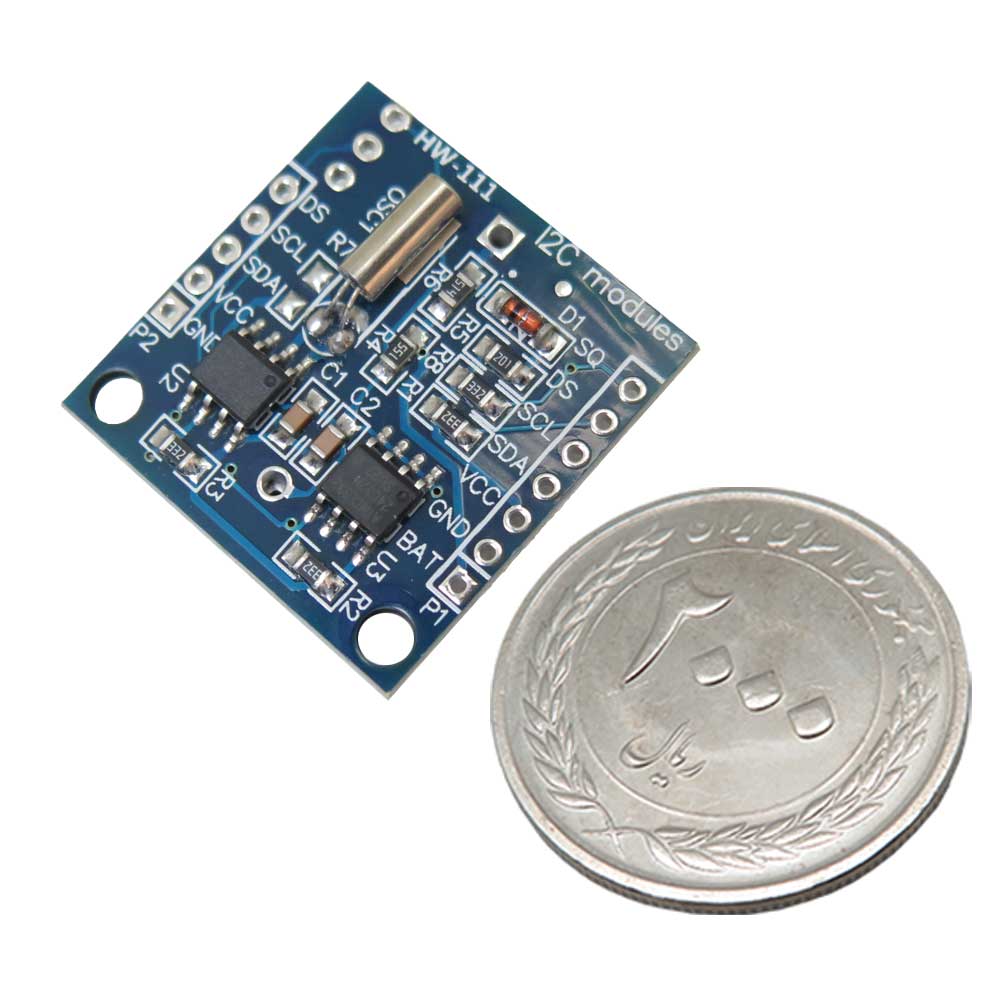

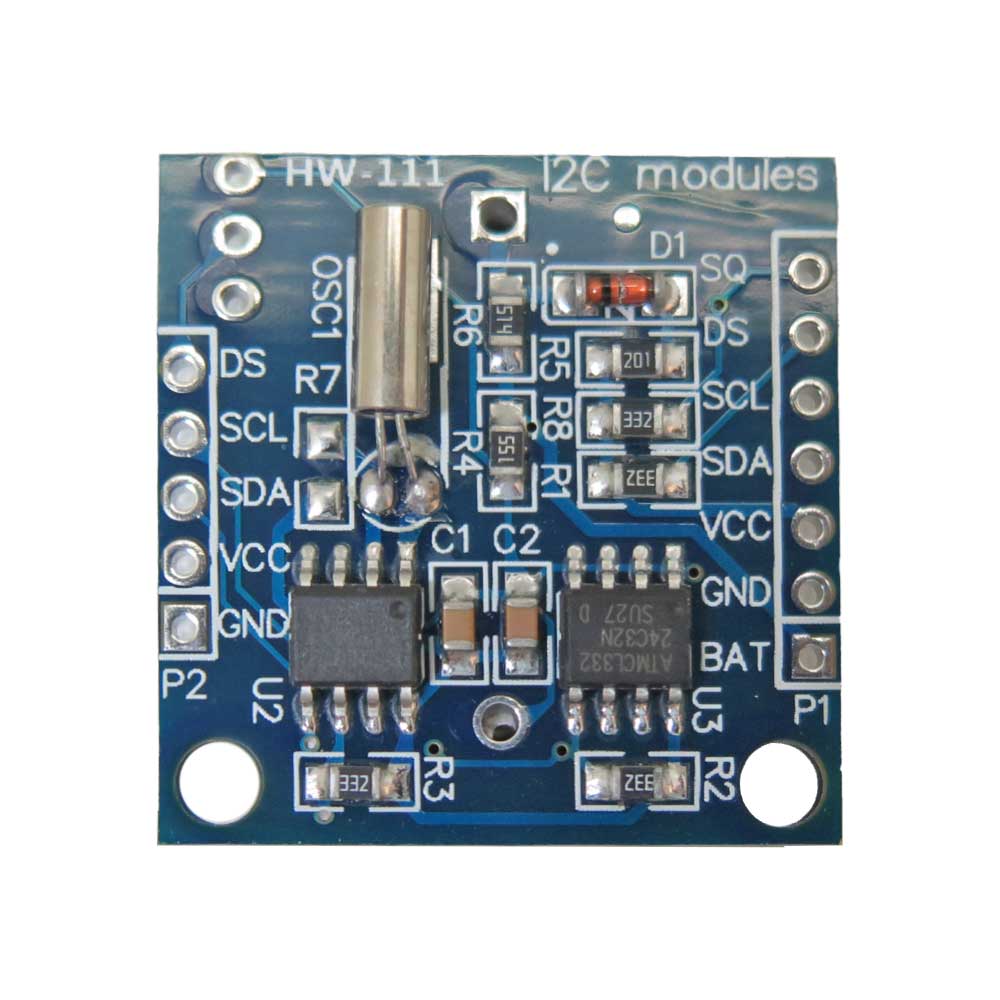

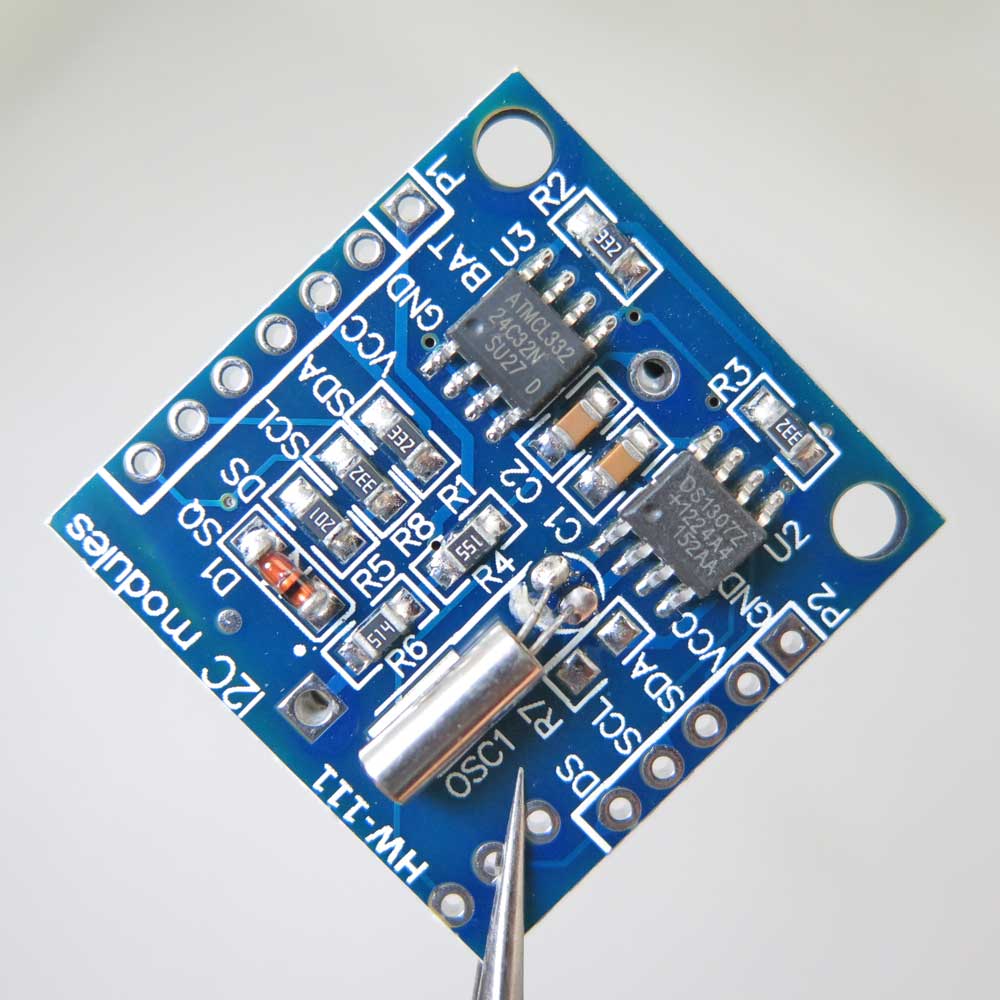

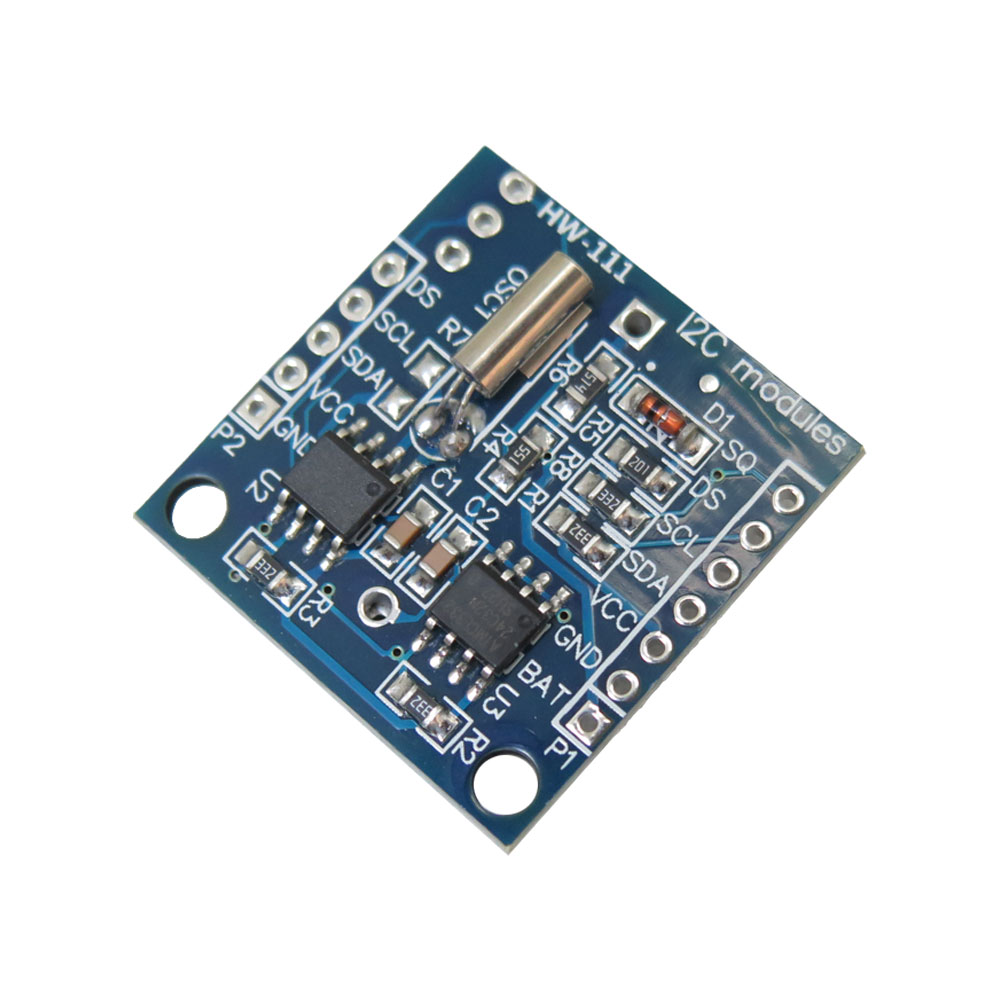

ماژول ساعت DS1307 با I2C
ماژول DS1307 یک ساعت واقعی سریال یا Real Time Clock با مصرف انرژی پایین و دقت بالا می‌باشد که همراه با 56 بایت حافظه غیر فرار SRAM ارائه شده است. این ماژول ساعت دقیق با باتری بکاپ از پروتکل I2C برای انتقال داده ها و آدرس ها به صورت سریال و دو طرفه استفاده می‌کند و دقت عملکرد آن به کیفیت کریستال مورد استفاده و تطابق بار خازنی اسیلاتور با بار خازنی کریستال تنظیم شده بستگی دارد.
این ماژول اطلاعات ثانیه ، دقیقه ، ساعت ، روز هفته ، تاریخ ، ماه و سال را به صورت دقیق ثبت می‌کند و پایان ماه به صورت خودکار برای ماه هایی که کمتر از 31 روز دارند تنظیم می‌شود. همچنین اصلاح سال کبیسه نیز به صورت خودکار انجام می‌شود و امکان کار در فرمت 12 ساعته یا 24 ساعته با نشانگر AM و PM را دارد. این ماژول دارای مدار حسگر توان داخلی است که در صورت قطع برق به صورت خودکار به منبع پشتیبان سوئیچ می‌کند و عملیات زمان سنجی ادامه می‌یابد. DS1307 از کریستال خارجی 32.768kHz استفاده می‌کند و مدار اسیلاتور آن نیازی به مقاومت یا خازن خارجی ندارد.
دستگاهی که داده ها را روی باس ارسال می‌کند به عنوان فرستنده و دستگاهی که داده ها را دریافت می‌کند به عنوان گیرنده تعریف می‌شود. DS1307 برای پروژه های اینترنت اشیا به دلیل توانایی ثبت زمان دقیق و مصرف پایین انرژی، گزینه ایده آلی است و قابلیت اتصال به میکروکنترلر هایی مانند آردوینو و ESP32 را دارد. با این ماژول می‌توان پروژه هایی مانند ساخت تایمر ، ثبت رخداد ها و آلارم های دقیق را به راحتی پیاده سازی کرد.
برای دسترسی به رجیستر ها ابتدا شرط START برقرار می‌شود و کد شناسایی دستگاه همراه با آدرس رجیستر مورد نظر ارسال می‌شود. رجیستر های بعدی می‌توانند به صورت متوالی تا اجرای شرط STOP دسترسی پیدا کنند. ویژگی های فنی این ماژول شامل شمارش ثانیه ، دقیقه ، ساعت ، تاریخ ماه ، ماه ، روز هفته و سال با اصلاح سال کبیسه تا سال 2100 می‌باشد. تراشه DS1307 دارای حافظه ذخیره سازی 24C32 با ظرفیت 32 کیلو بایت و رابط I2C است و همچنین 56 بایت حافظه غیر فرار برای استفاده کاربر در دسترس می‌باشد.
این ماژول دارای خروجی موج مربعی قابل برنامه ریزی ، ولتاژ ورودی 5V ، فرکانس 32.768KHz و محدوده دمای کاری 40- تا 85 درجه سانتیگراد است. ابعاد ماژول برابر 27x28x8.4 میلی متر می‌باشد و به دلیل اندازه کوچک و امکانات گسترده برای انواع پروژه های میکروکنترلر و اینترنت اشیا بسیار مناسب است. با استفاده از این ماژول DS1307 می‌توان مطمئن بود که پروژه ها حتی در صورت قطع برق یا ریست شدن میکروکنترلر ، زمان دقیق را حفظ خواهند کرد.
این ماژول قابلیت نگهداری زمان واقعی و ثبت دقیق رخداد ها را فراهم می‌کند و برای مهندسین و علاقه مندان به الکترونیک و ساخت پروژه های آموزشی و صنعتی بسیار مناسب است. علاوه بر این ، ویژگی هایی مانند باتری بکاپ ، حافظه غیر فرار و پشتیبانی از پروتکل I2C باعث می‌شوند که ماژول ساعت دقیق با باتری بکاپ به گزینه ای ایده آل برای توسعه پروژه های زمان بندی و اینترنت اشیا تبدیل شود. همچنین می‌توان از این ماژول برای ایجاد پروژه ثبت زمان با DS1307 استفاده کرد که ثبت دقیق رویداد ها و زمان بندی های مهم را در پروژه های آردوینو و STM32 امکان پذیر می‌کند.
کاربرد :
- ساخت ساعت دیجیتال دقیق با نمایش ثانیه ، دقیقه و ساعت
- ثبت زمان رخداد ها در پروژه های داده برداری و سنسور گیری
- ایجاد تایمر و آلارم برای سیستم های کنترل صنعتی کوچک
- استفاده در پروژه های اینترنت اشیا برای زمان بندی فعالیت ها
- نگهداری زمان واقعی هنگام قطع برق با باتری بکاپ
- استفاده در میکروکنترلر ها مانند آردوینو ، STM32 و ESP32 برای آموزش و پروژه های عملی
مشخصات :
- تراشه : DS1307
- نوع ماژول : ساعت واقعی سریال با حافظه غیر فرار (RTC)
- پروتکل ارتباطی : I2C دو طرفه
- ولتاژ ورودی : 5 ولت
- فرکانس کریستال خارجی : 32.768 کیلوهرتز
- حافظه داخلی : 56 بایت حافظه غیر فرار SRAM
- حافظه خارجی پشتیبانی شده : 24C32 با ظرفیت 32 کیلوبایت
- واحد های شمارش : ثانیه ، دقیقه ، ساعت ، روز هفته ، ماه و سال
- پشتیبانی از سال کبیسه : تا سال 2100
- فرمت ساعت : 12 ساعت با نشانگر AM/PM و 24 ساعت
- خروجی : سیگنال موج مربعی قابل برنامه ریزی
- محدوده دمای کاری : منفی 40 درجه سلسیوس تا مثبت 85 درجه سلسیوس
- ویژگی باتری بکاپ : حفظ زمان واقعی در صورت قطع برق
- نیاز به قطعات خارجی : بدون نیاز به مقاومت یا خازن برای اسیلاتور
- دسترسی به رجیستر : با شرط START و کد شناسایی دستگاه و آدرس رجیستر ، تا اجرای شرط STOP
- مصرف انرژی : پایین و مناسب پروژه های میکروکنترلر و اینترنت اشیا
- ابعاد ماژول : 27x28x8.4 میلی متر
امکانات :
- نگهداری زمان واقعی حتی هنگام قطع برق با باتری بکاپ
- خروجی موج مربعی قابل برنامه ریزی برای ایجاد تایمر و آلارم
- شمارش ثانیه ، دقیقه ، ساعت ، روز هفته ، تاریخ ، ماه و سال با اصلاح سال کبیسه
- ارتباط آسان با میکروکنترلر ها از طریق پروتکل I2C دو طرفه
مستندات:
مشاهده سیم بندی و نمونه کد آردوینو ماژول DS1307
ویدیو کد نویسی و راه اندازی ماژول DS1307
Features:
Real-time Clock (RTC) counts seconds, minutes, hours, date of the month, month, day of the week, and year with leap-year compensation valid up to 2100Chip: DS1307
Memory Storage: 24C32 32KB I2C EEPROM
56 Bytes of Non-volatile memory available to the use
Programmable Square-Wave Output Signal
Input Voltage: 5V
Frequency: 32.768KHz
Interface: I2C
Operating Temperature: -40℃ ~ +85℃
Size: 27mm x 28mm x 8.4mm
