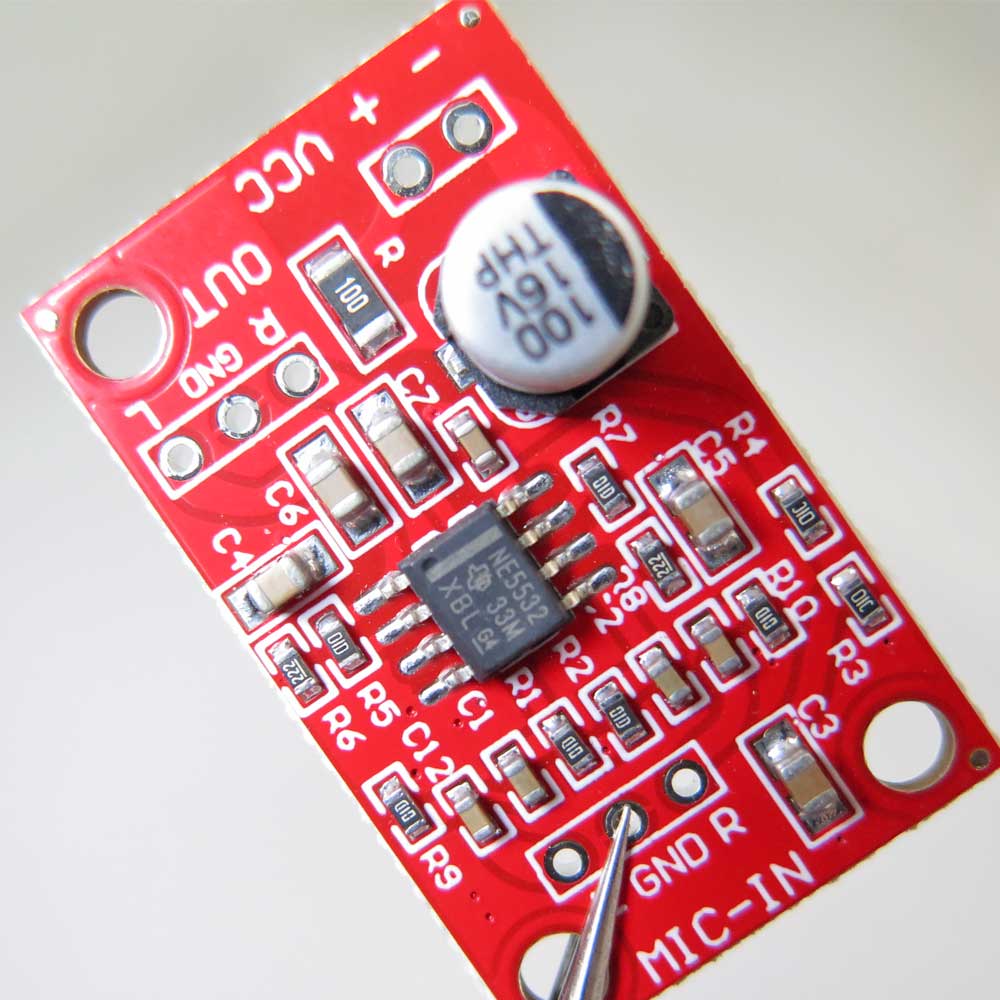

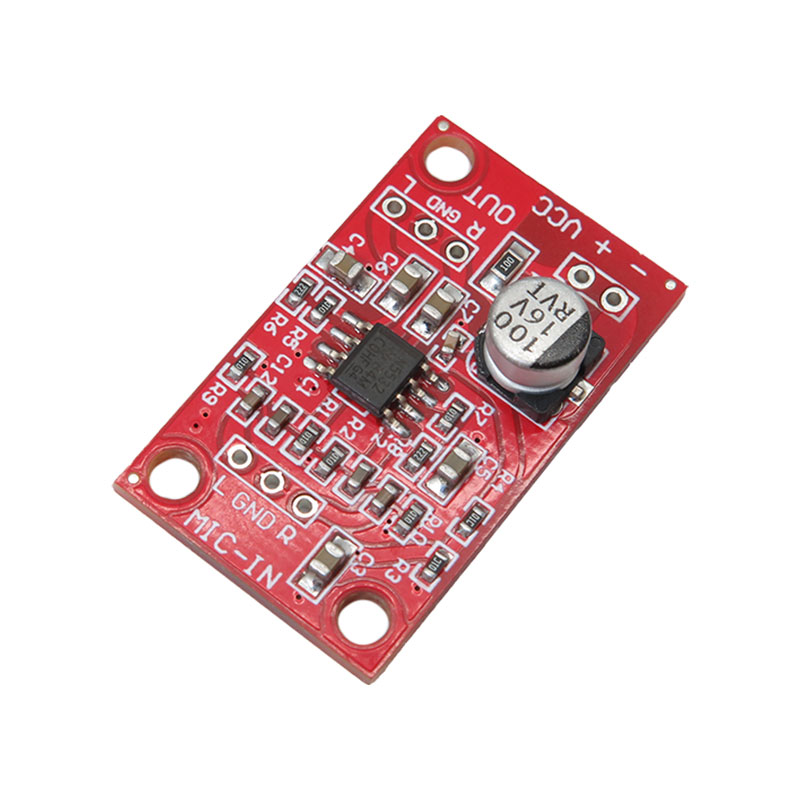

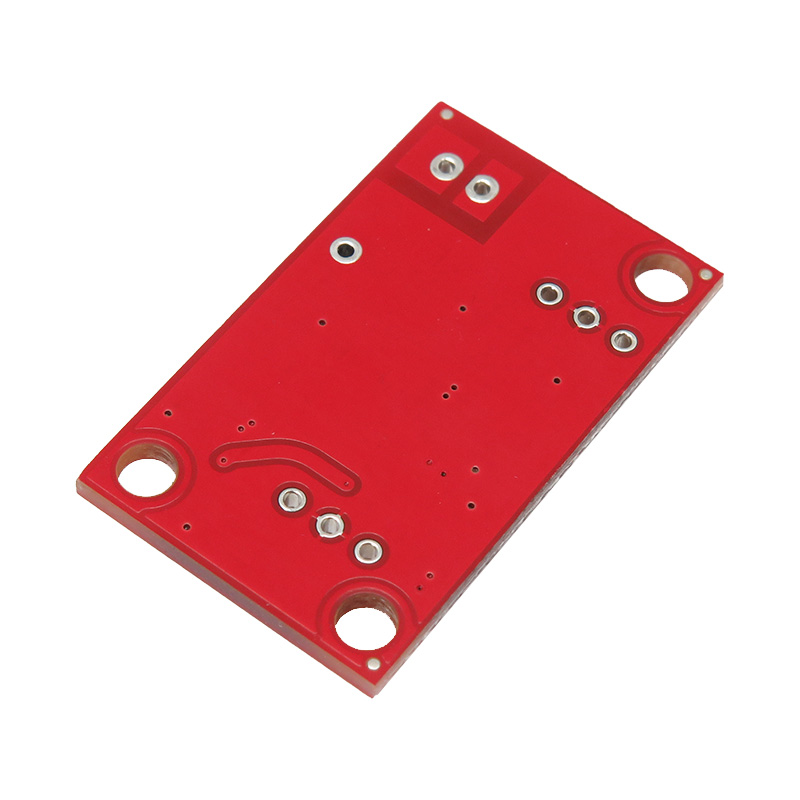

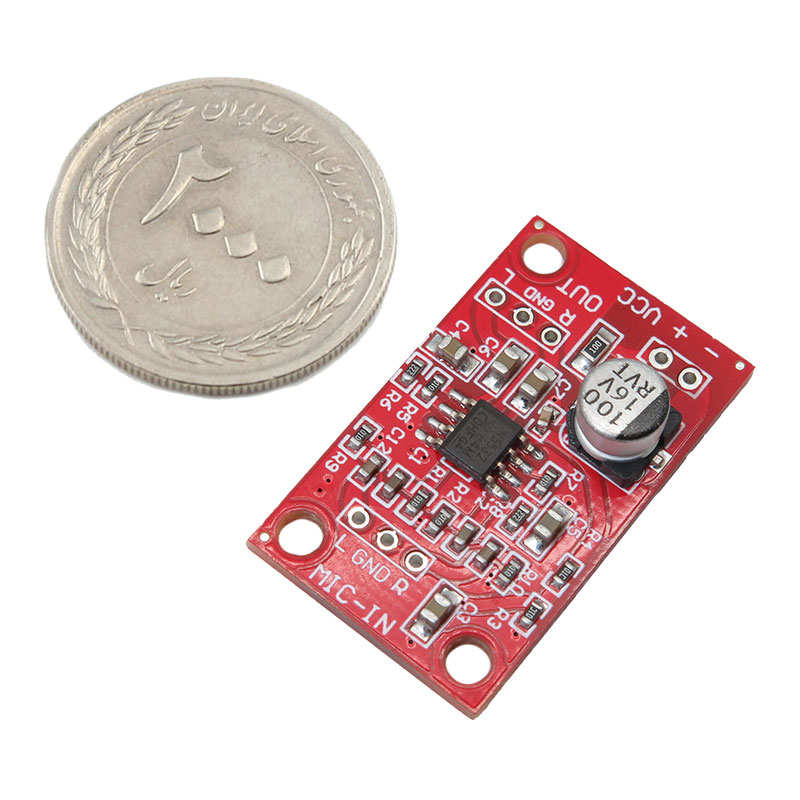

ماژول پری آمپلی فایر با آی سی NE3352
ماژول NE5532 یک ماژول پری آمپلی فایر استریو یا دو کاناله مبتنی بر آی سی NE5532 است که با ولتاژ 5 تا 15 ولت کار می کند و در سیستم های صوتی مختلف استفاده می شود. بر روی این برد پری آمپلی فایر ، پین های ورودی میکروفن و تغذیه و هم چنین خروجی تعبیه شده تا به راحتی بتوان از این برد استفاد کرد. دو خروجی از ماژول پری آمپلی فایر استریو NE5532 جهت اتصال به بلندگوهای چپ و راست را می توان به صورت تک خروجی نیز استفاده کرد و لازمه ی این کار، اتصال یک خروجی به زمین است.
کاربرد ماژول پری آمپلی فایر دو کاناله NE5532:
- نوت بوک
- سیستم های صوتی
- رکوردر و پلیرهای صوتی
- سیستم های امبدد
مشخصات ماژول پری آمپلی فایر دو کاناله NE5532:
- ولتاژ تغذیه: 5 تا 15 ولت
- پهنای باند: 10 مگاهرتز
- ولتاژ خروجی پیک تا پیک: 26 V
- ابعاد برد: 33mm*20mm
مستندات:
دیتاشیت آی سی NE5532
Description:
Ultra-small dynamic microphone pre-amplifier dual-channel design, suitable for single-cell lithium battery power supply, using fever operational amplifier chips NE5532, AD828 and TDA1308, of which TDA1308 is suitable for low-voltage power supply (3V-6v).
This microphone amplifier board does not have a power supply voltage stabilization circuit. When in use, it can only be powered by a battery or a linear regulated power supply, and cannot be powered by a switching power supply, otherwise there will be interference.
Note: If you only need to use one channel, the input of the other channel needs to be connected to GND (ground)
Application:
player
embedded PCs
Notebooks
audio mixer
Features:
NE5532 version working voltage: DC: 5v-15v
Unity-Gain Bandwidth: 10 MHz Typ
Common-Mode Rejection Ratio: 100 dB Typ
Peak-to-Peak Output Voltage Swing 26 V Typ
High Slew Rate: 9 V/μs Typ
Board size: all 33mm*20mm
