ماژول ریدر و رایتر RFID دارای فرکانس 13.56MHz ، چیپ RC522 ، ارتباط SPI و آنتن PCB
جهت دریافت اطلاعات تکمیلی ماژول به این لینک مراجعه نمایید.
کارت ها و یا تگ های RFID برای خوانده شدن و ثبت کردن اطلاعات خود نیازمند مداری هستند که متناسب با فرکانس آنها عملیات پردازش داده را انجام دهد. به همین منظور از ماژول ریدر و رایتر (Reader and Writer) استفاده می گردد. این ماژول، قابلیت کار با تگ های فرکانس 13.56 مگاهرتز را دارد و از طریق پروتکل UART TTL میتواند ارتباط برقرار نماید. آی سی RC522 برای خواندن و نوشتن تگ های غیر تماسی RFID با فرکانس 13.56 مگاهرتز به کار می رود. این آی سی دارای ویژگی هایی می باشد که آن را برای دستگاه های هوشمند و قابل حمل مناسب میکند. از جمله ویژگی های آی سی می توان به مواردی همچون راه اندازی با ولتاژ پایین، قیمت ارزان ، ابعاد کوچک و ارتباط بدون تماس چیپ برای خواندن و نوشتن اطلاعات کارت و انتقال داده می توان اشاره کرد.
به دلیل استفاده آسان و سازگاری این ماژول با بردهای آردینو، میتوان از این وسیله در توسعه تجهیزات و کارت خوان ها بهره گرفت. این ماژول از پروتکل ارتباطی SPI برای برقراری ارتباط استفاده می کند.
RFID دارای کاربردهای وسیع می باشد که باعث افزایش امنیت و دسترسی سریع به اطلاعات می گردد. در ادامه به کاربردهای متفاوت این محصول و اهمیت آن اشاره شده است:
ردیابی در صنعت، در حمل و نقل، در ساخت و ساز، ردیابی تجهیزات بیمارستانی و ابزار آلات ساختمانی، کانتینرهای حمل بار، ردیابی حیوانات و کنترل سامانه های دامداری و سیستم های دارایی و پیگیری کار در حال انجام و ...
مشخصات:
ولتاژ کار: 3.3 ولت
جریان کار: 26 ~ 13میلی آمپر
جریان ایده آل: 13 ~ 10 میلی آمپر
جریان حالت خواب: کمتر از 80 میکرو آمپر
حداکثر جریان مجاز: کمتر از 30میلی آمپر
فرکانس کار: 13.56 مگاهرتز
انواع کارتهای قابل پشتیبانی: mifare1 S50, mifare1 S70 MIFARE Ultralight, Mifare Pro, MIFARE DESFire
دمای کاری: 85+ ~ 20- درجه سانتی گراد
دمای نگه داری: +85 ~ 40- درجه سانتی گراد
رطوبت نسبی: 95% ~ 5%
فاصله مورد نیاز ریدر: برابر یا بیش از 50 میلی متر
اندازه ماژول: 60 × 40 میلی متر
روش ارتباطی: SPI
نرخ انتقال داده: حداکثر 10مگابیت بر ثانیه
محتوای بسته:
یک عدد ماژول RFID-RC522
یک عدد کارت خام S50
یک عدد تگ S50
یک پین صاف
یک پین انحنادار
Description :
RFID or Radio Frequency Identification system consists of two main components, a transponder/tag attached to an object to be identified, and a Transceiver also known as interrogator/Reader. A Reader consists of a Radio Frequency module and an antenna which generates a high-frequency electromagnetic field. On the other hand, the tag is usually a passive device, meaning it doesn’t contain a battery. Instead, it contains a microchip that stores and processes information, and an antenna to receive and transmit a signal. This RC522 RFID Kit includes a 13.56MHz RF reader module that uses an RC522 IC and two S50 RFID cards to help you learn and add the 13.56 MHz RF transition to your project. The MF RC522 is a highly integrated transmission module for contactless communication at 13.56 MHz. RC522 supports ISO 14443A/MIFARE mode.
The module uses SPI to communicate with microcontrollers. The open-hardware community already has a lot of projects exploiting the RC522 – RFID Communication, using
Arduino.
Features:
Power Voltage: 3.3V
Operating Current :13-26mA
Ideal Current :10-13mA
Sleep Current: <80uA
Peak Current: <30mA
Operating Frequency: 13.56MHz
Supported card types: mifare1 S50, mifare1 S70 MIFARE Ultralight, Mifare Pro, MIFARE DESFire
Operating Temperature: -20-80 degrees Celsius
Storage Temperature: -40-85 degrees Celsius
Relative humidity: 5% -95%
Reader Distance: ≥50mm
Module Size: 40mm×60mm
Interfaces: SPI
Data transfer rate: Maximum 10Mbit/s

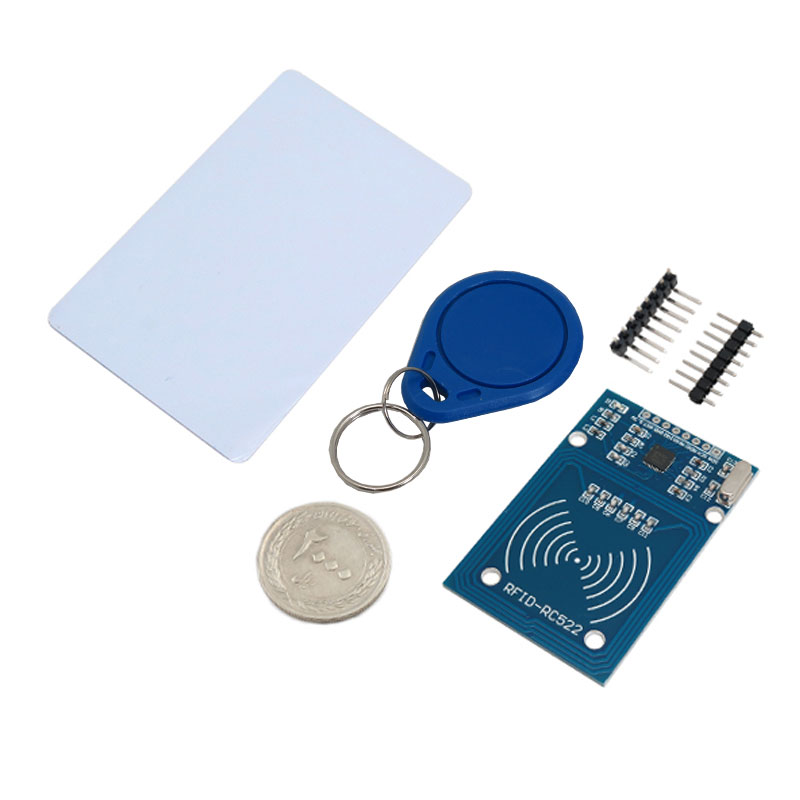

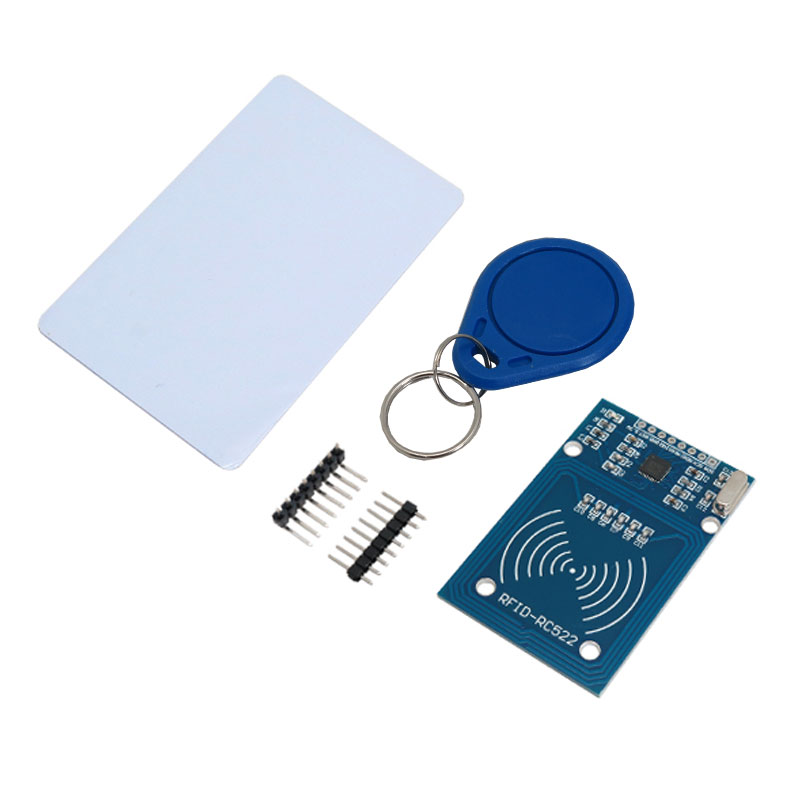

Package Include:

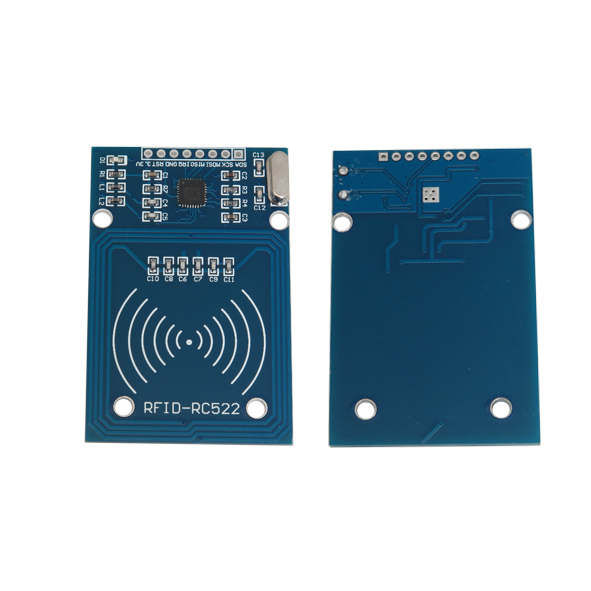

1 x RFID-RC522 Module
1 x Standard S50 Blank Card

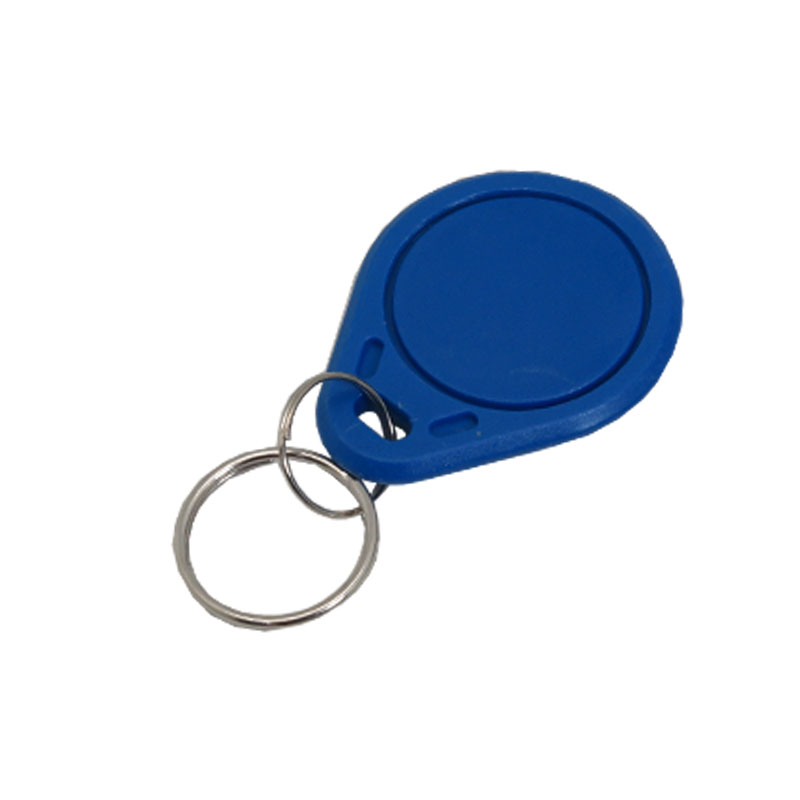

1 x S50 Tag (Key fob-shaped)
1 x Straight Pin
1 x Curved Pin
