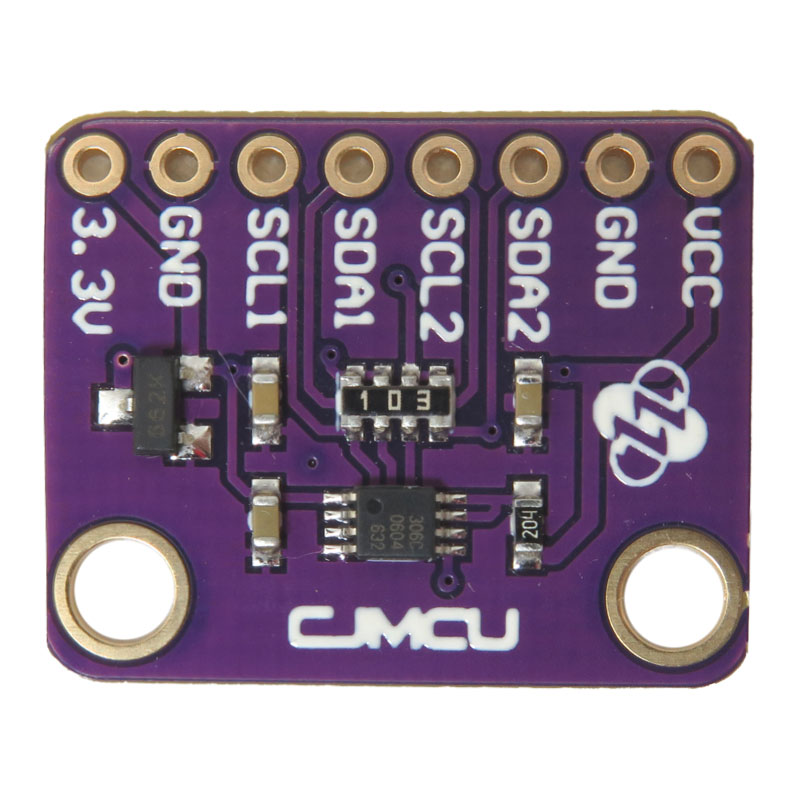

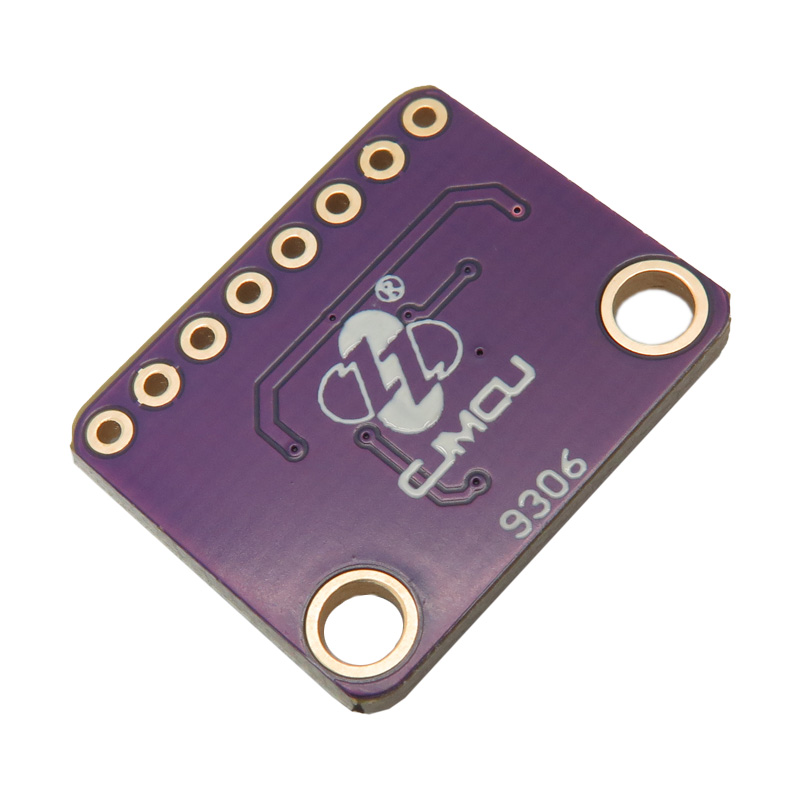

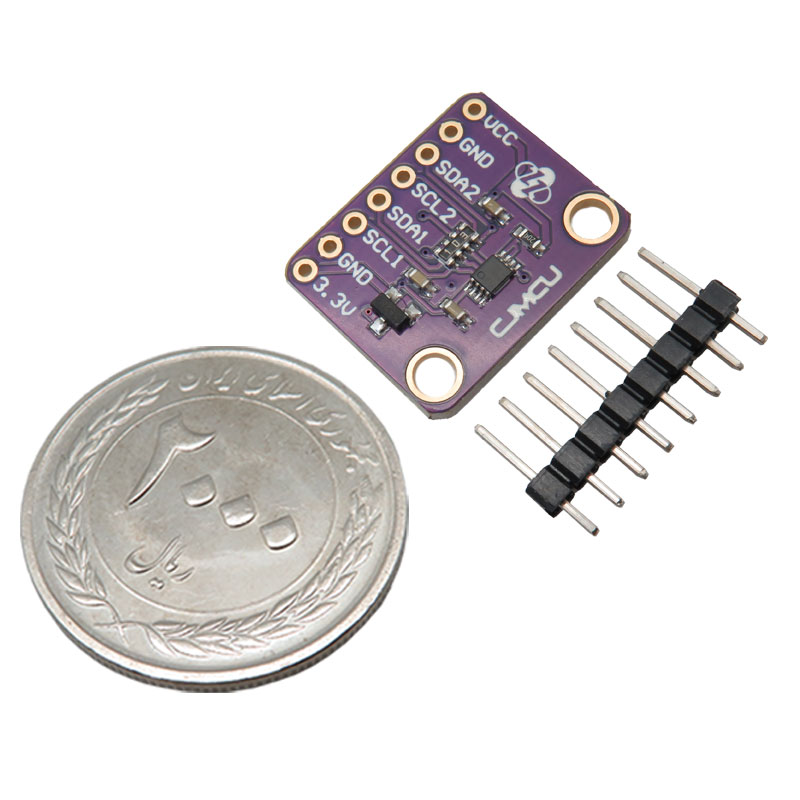

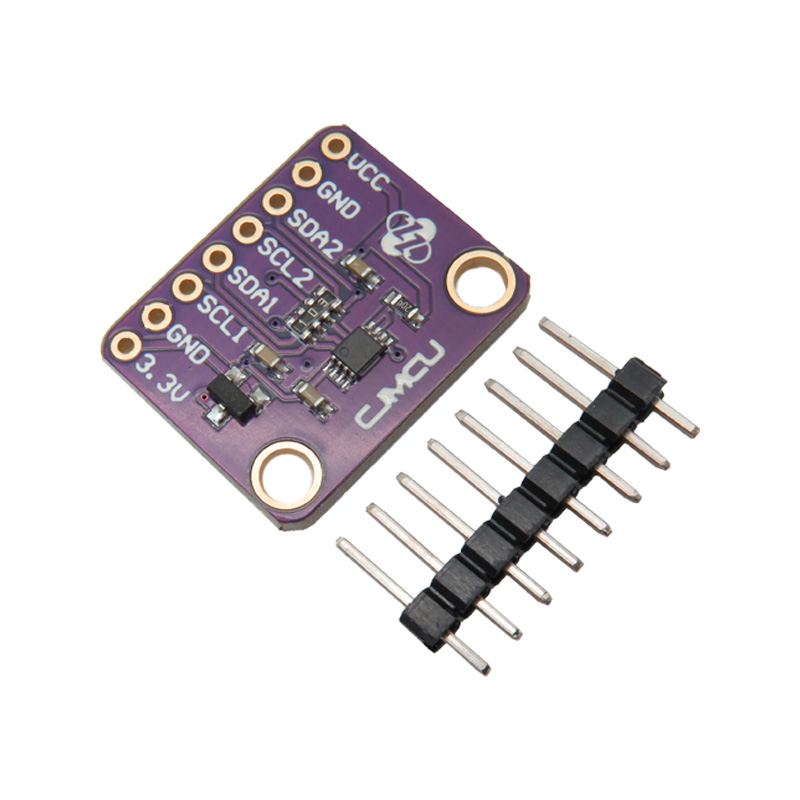

ماژول مبدل سطح ولتاژ دو طرفه 2 بیتی PCA9306
ماژول PCA9306 یک مترجم دو طرفه سطح ولتاژ I2C و SMBus با یک ورودی فعال (EN) است و از 1.2-V تا 3.3-V VREF1 و 1.8-V تا 5.5-V VREF2 آماده عملیاتی است.
در کل کاربرد مبدل‌های سطح ولتاژ ، ارتباط بین دو مدار با سطوح ولتاژ منطقی مختلف است. این ماژول‌ها به عنوان رابط بین دستگاه‌ها یا ماژول‌هایی با سطح ولتاژ مختلف استفاده می‌شوند تا ارتباط درست و مطمئنی بین آنها برقرار شود.
مقاومت داخلی کم تاخیر در انتشار سیگنال کمتری را ممکن می کند. همچنین می توان دو دستگاه i2c با نرخ های مختلف ارتباطی را برای دستیابی به ارتباط عادی فعال کرد، مانند 400 کیلوهرتز در یک طرف مبدل و 100 کیلوهرتز در طرف دیگر. اما حداکثر نرخ ارتباطی سیستم کمی کمتر از 100 کیلوهرتز است. به دلیل تاخیر انتشار سیگنال کوچک، دستگاه عمدتا برای کار با دستگاه های SMBUS و حالت استاندارد، حالت سریع و حالت فوق سریع به همراه دستگاه های اتوبوس i2c استفاده می شود. حداکثر فرکانس به ثابت زمانی RC بستگی دارد، اما معمولاً بیش از 2 مگاهرتز را پشتیبانی می کند.
شیفتر سطح iic نمی تواند خازن را در دو طرف باس به صورت فیزیکی ایزوله کند. ظرفیت باس در دو طرف باید به 400 pf محدود شود. اگر از آن فراتر رفت، تکرار کننده بافر باس IIC باید متصل شود. pca9306 تنها زمانی که دستگاه غیرفعال است می تواند دو طرف را ایزوله کند و در صورت فعال بودن، تغییر سطح ولتاژ را فراهم می کند. از راه حل تبدیل ولتاژ ترانزیستور گسسته سودمندتر است زیرا سوئیچ به صورت متقارن ساخته شده و مبدل ESD عالی را برای دستگاه های ولتاژ پایین ارائه می دهد. حفاظت در حفاظت از دستگاه های ESD پایین، scl و sda دستگاه دستگاه های خروجی تخلیه باز هستند.
کاربرد ماژول مبدل سطح ولتاژ PCA9306:
- پروژه‌های الکترونیکی
- پروژه‌های رباتیکی
- سیستم های دیجیتال
مشخصات ماژول تغییر سطح ولتاژ PCA9306:
- VCC: صفر ولت ~ 5.5 ولت
- ولتاژ مرجع کار تراشه: 5.5V ~ 0V : Vref1, Vref2
- دمای محیط کار : 40- تا 85 درجه سانتیگراد
- حداکثر تأخیر انتشار : کمتر از 1.5 ثانیه
- پورت های ورودی/خروجی I2C-bus (SCL1، SDA1، SCL2 و SDA2) با تخلیه باز
- پورت های ورودی/خروجی I2C-bus با تحمل 5 ولت برای پشتیبانی از عملکرد سیگنال حالت مختلط
- پایه های SCL1، SDA1، SCL2 و SDA2 با امپدانس بالا برای EN = LOW
مستندات:
دیتاشیت ماژول PCA9306
Description:
The 9306 module is a two-way I2C and SMBus voltage level translator with one enable (EN) input and is ready to operate from 1.2-V to 3.3-V VREF1 and 1.8-V to 5.5-V VREF2.
In the whole application of voltage level converters, the connection between two circuits with different logical voltage levels. These modules are used as interfaces between devices or modules with different voltage levels to establish a correct and reliable connection between them.
Low internal resistance enables lower signal propagation delay. It is also possible to enable two i2c devices with different communication rates to achieve normal communication, such as 400 kHz on one side of the converter and 100 kHz on the other side. But the maximum communication rate of the system is slightly less than 100 kHz. Due to the small signal propagation delay, the device is mainly used to work with SMBUS devices and standard mode, fast mode and super fast mode along with i2c bus devices. The maximum frequency depends on the RC time constant, but usually supports more than 2 MHz.
The iic level shifter cannot physically isolate the capacitor on both sides of the bus. The bus capacitance on both sides should be limited to 400 pf. If it is exceeded, an IIC bus buffer repeater must be connected. The pca9306 can only isolate the two sides when the device is inactive, and provides a voltage level change when active. It is more advantageous than the discrete transistor voltage conversion solution because the switch is symmetrically constructed and provides an excellent ESD converter for low voltage devices. Protection In the protection of low ESD devices, scl and sda devices are open discharge output devices.
Application:
Electronic projects
Robotic projects
Digital systems
Specifications:
VCC: 0V ~ 5.5V
Chip working reference voltage: 5.5V ~ 0V: Vref1, Vref2
Working environment temperature: -40 to 85 degrees Celsius
Maximum release delay: less than 1.5 seconds
I2C-bus I/O ports (SCL1, SDA1, SCL2 and SDA2) with open drain
5V tolerant I2C-bus I/O ports to support mixed-mode signal operation
SCL1, SDA1, SCL2 and SDA2 pins are high impedance for EN = LOW
