برد آداپتور بردبوردی مناسب ESP8266

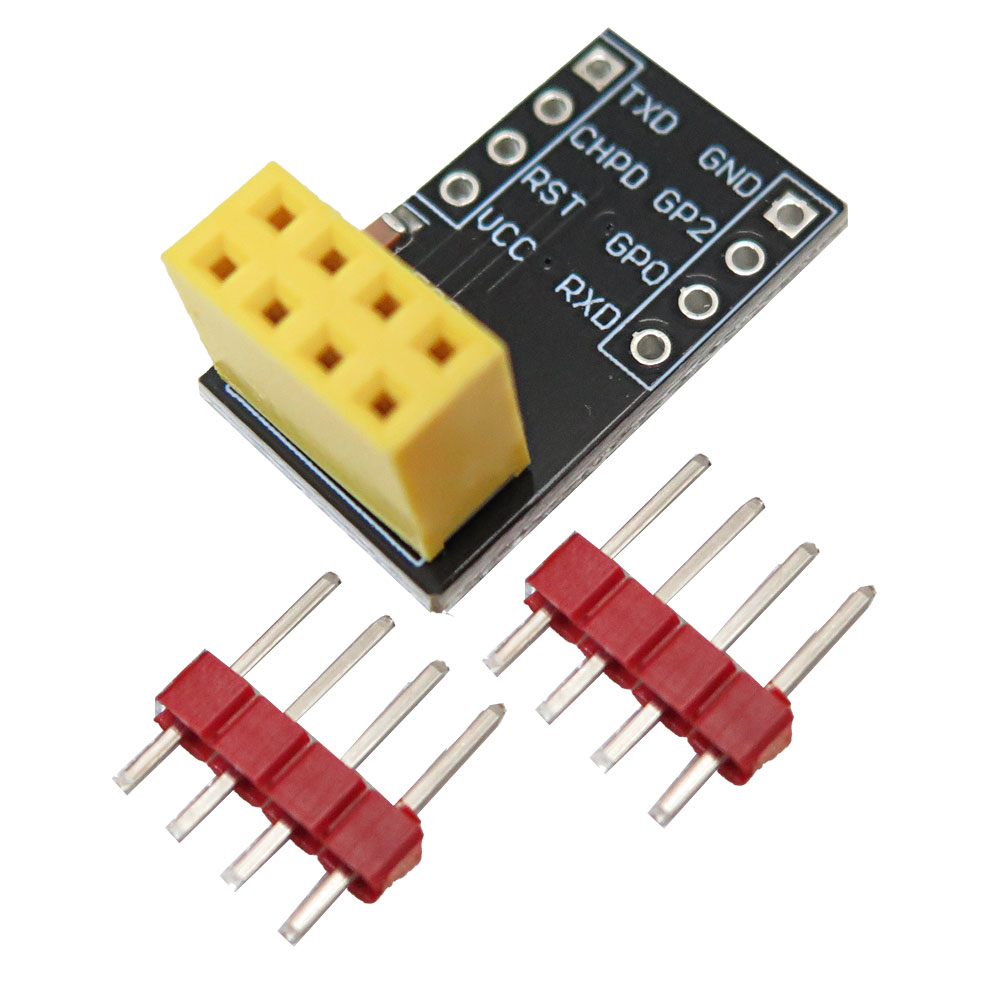

با استفاده از این برد آداپتور کوچک، ماژول های ESP8266 از نوع ESP-01 را می توان به راحتی و به طور پایدار به برد بورد وصل کرد تا مدارهای آزمایشی را راه اندازی کند یا ماژول ESP را کنترل و برنامه ریزی کند. این کمک کوچک شما را از سیم کشی آزادانه ماژول های ESP نجات می دهد.

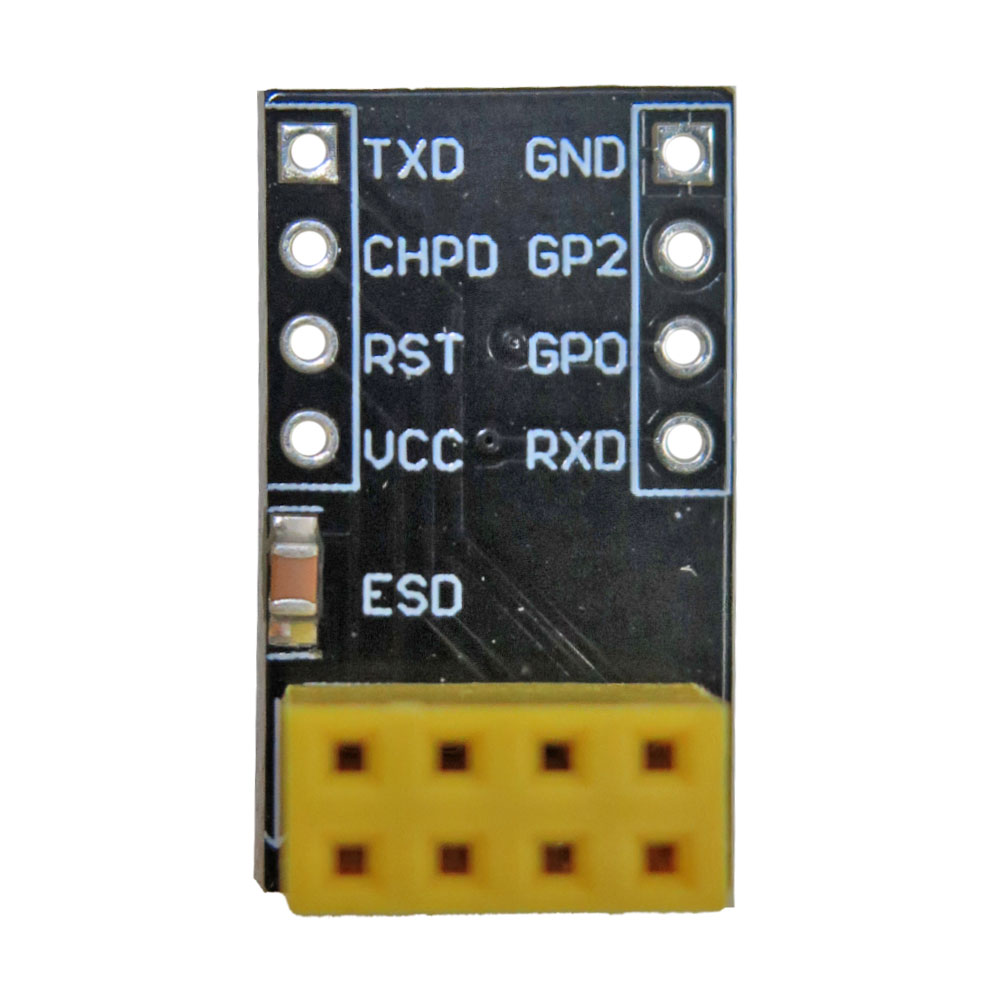

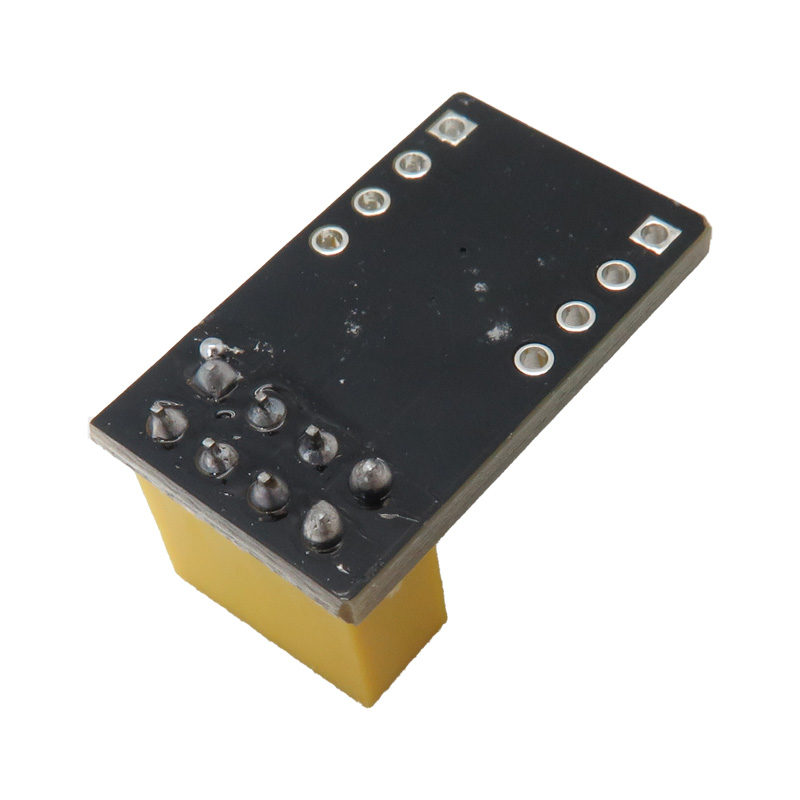

روی برد یک نوار سوکت با کنتاکت های 2×4 با گام 2.54 میلی متری وجود دارد. علاوه بر این، یک خازن سرامیکی با ظرفیت 100nF بین V+ و زمین لحیم شده است. دو ردیف نقطه لحیم کاری به فاصله 12.7 میلی متر از هم می توانند به هدر پین برای نصب برد بورد مجهز شوند.
اتصال:
آداپتور URAT
3.3 ولت VCC
3.3VCH-PD
TxRX
RXTX
کاربرد برد آداپتور esp-01:
- مدارهای آزمایشی
- آموزش
- پروژه های الکترونیکی
مشخصات برد ESP8266:
- خازن جداکننده 0.1μF
- نرخ باود NL CR 15200چ
- ولتاژ: 3.3 ولت
Description:
Using this small adapter board, ESP-01 type ESP8266 modules can be easily and stably connected to the board to run test circuits or control and program the ESP module. This little help will save you from loose wiring of ESP modules.
On the board there is a strip of sockets with 2 x 4 contacts with a pitch of 2.54 mm. Additionally, a 100nF ceramic capacitor is soldered between V+ and ground. Two rows of solder points spaced 12.7mm apart can be equipped with pin headers for board mounting.
Connection:
URAT adapter
3.3V VCC
3.3VCH-PD
TxRX
RXTX
Application:
Test circuits
Education
Electronic projects
Specifications:
Isolation capacitor 0.1μF
Baud rate NL CR 15200ch
Voltage: 3.3V
