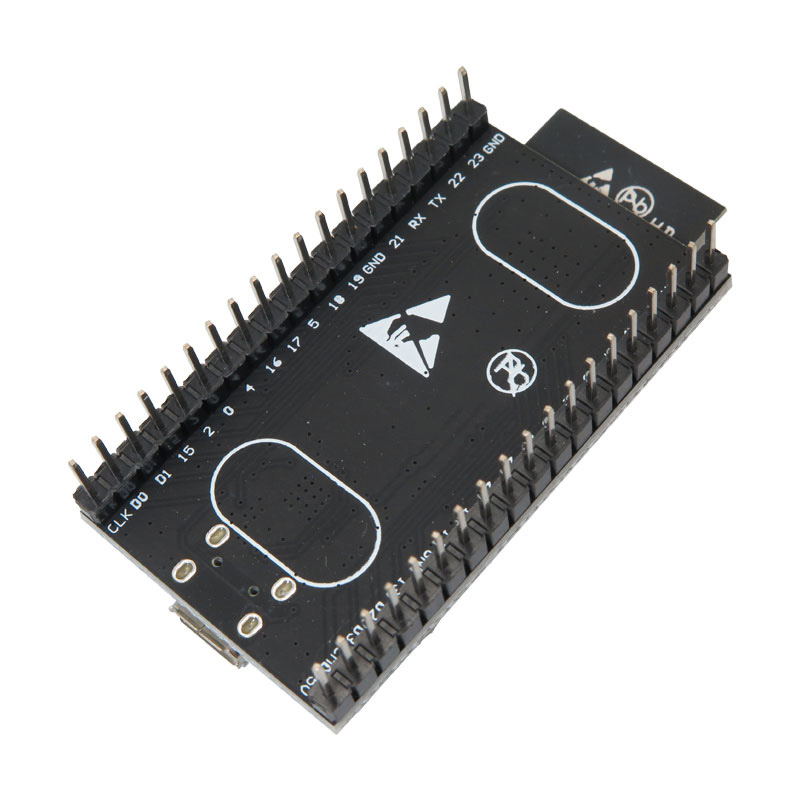

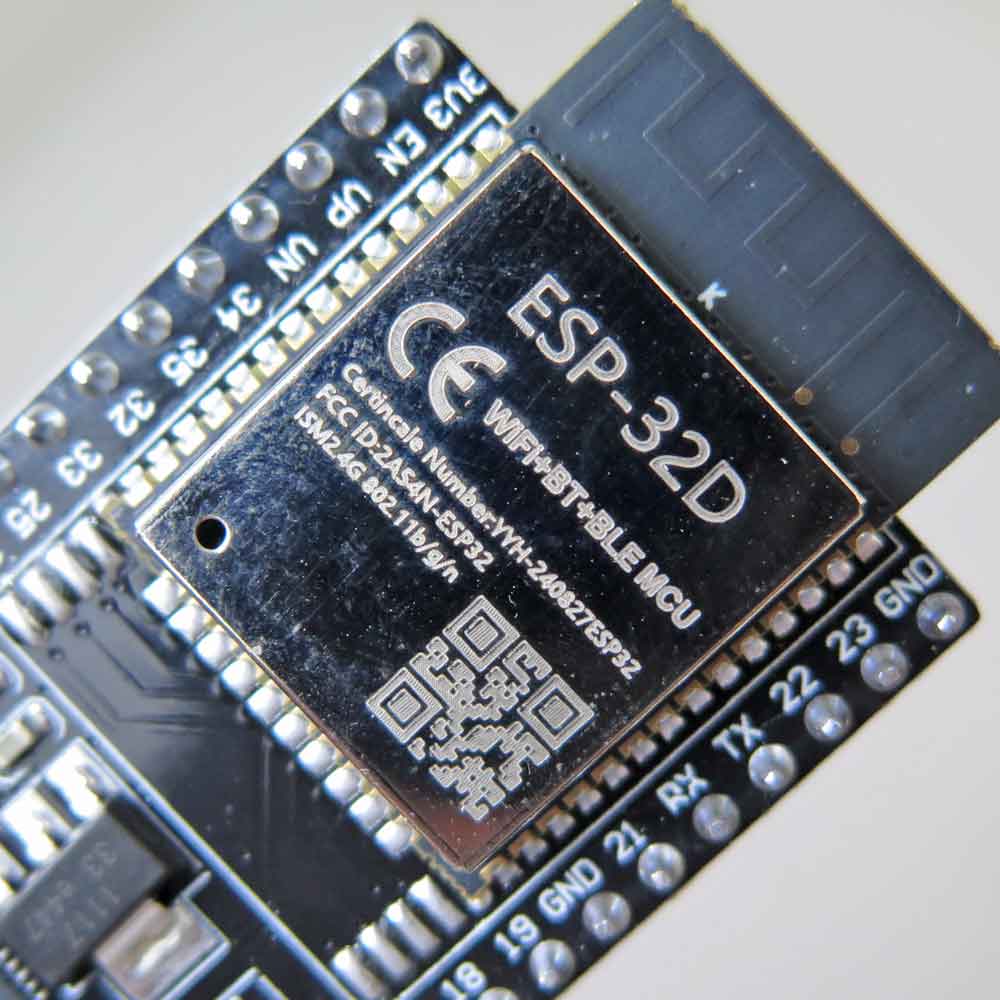

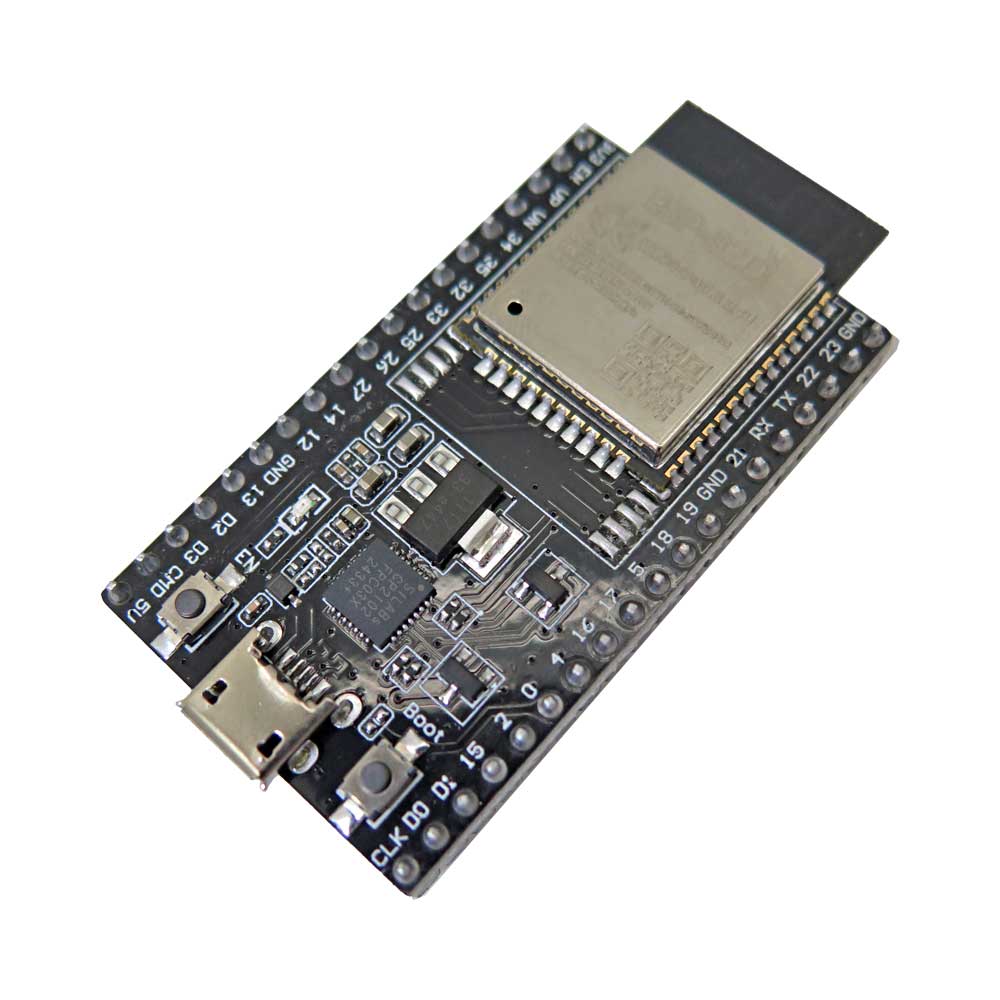

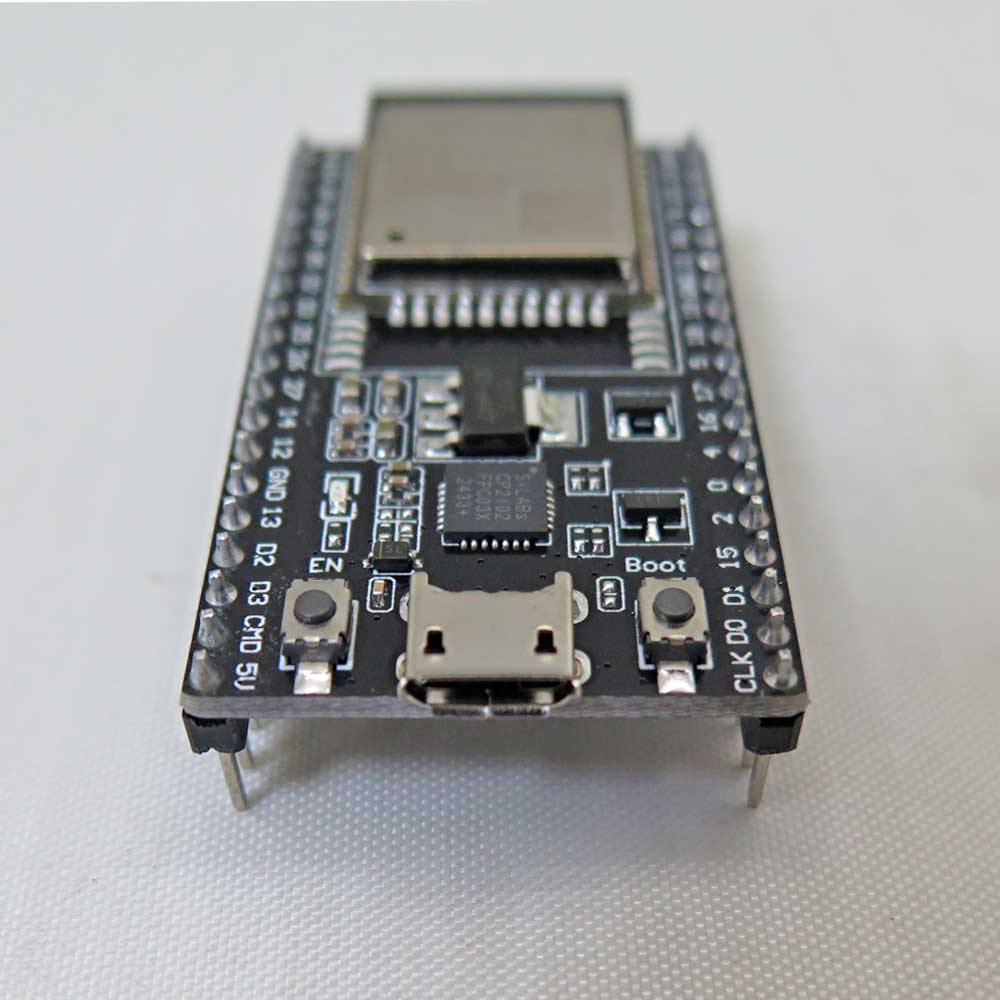

برد توسعه ESP32 WROOM-32D دارای بلوتوث وایفای داخلی و چیپ CH9102X
ESP32 یک تراشه 2.4 گیگاهرتزی Wi-Fi و بلوتوث ترکیبی است که با فناوری 40 نانومتری کم مصرف TSMC طراحی شده است. برای بهترین عملکرد قدرت ، عملکرد RF ، استحکام ، تطبیق پذیری ، برای طیف گسترده ای از کاربردها و پروفایل های مختلف طراحی و بهینه شده است.ESP32 از CMOS برای رادیو و بیس باند کاملاً یکپارچه تک تراشه استفاده می‌کند و همچنین مدارهای کالیبراسیون پیشرفته را ادغام می‌کند که راه حلی برای تنظیم دینامیکی خود برای حذف نواقص مدار خارجی یا تنظیم با تغییرات در شرایط خارجی می باشد . این یک سیستم دو هسته ای با دو CPU و معماری Xtensa LX6 است. تمام حافظه های تعبیه شده، حافظه خارجی و تجهیزات جانبی در گذرگاه داده و/یا گذرگاه دستورالعمل این CPU ها قرار دارند.
با برخی استثناهای جزئی، نگاشت آدرس دو CPU متقارن است، به این معنی که آنها از آدرس های یکسانی برای دسترسی به حافظه مشابه استفاده می کنند. چندین دستگاه جانبی در سیستم می توانند از طریق DMA به حافظه جاسازی شده دسترسی داشته باشند.
CH9102X یک تراشه مبدل باس USB است که USB را به پورت سریال تبدیل می کند. این سیگنال استاندارد MODEM را برای گسترش پورت سریال برای رایانه یا ارتقاء مستقیم از دستگاه سریال معمولی یا MCU به USB bus1 ارائه می دهد. با USB 2.0 سازگار است و از نرخ باود از 300 تا 2 مگابیت بر ثانیه پشتیبانی می کند.
کاربرد تراشه CH9102X :
- بردهای آردوینو
- بردهای خانواده ESP
- ماژول های بی سیم
مشخصات برد توسعه ESP32 :
- رابط : کارت SD، UART، SPI، SDIO، I2C، LED PWM، موتور PWM، I2S، IR، شمارنده پالس، GPIO، حسگر لمسی خازنی، ADC، DAC.
- سنسور روی تراشه : سنسور هال
- نوسانگر کریستالی یکپارچه : نوسانگر کریستالی 40 مگاهرتز
- فلاش SPI یکپارچه : 4 مگابایت
- ولتاژ کاری/ولتاژ منبع تغذیه : 3.0 ولت ~ 3.6 ولت
- محدوده دمایی توصیه شده : 40- تا 85+ درجه سانتیگراد
- Wi-Fi : پشتیبانی از 802.11 b/g/n (802.11n، سرعت تا 150 مگابیت در ثانیه)
- محدوده فرکانس : 2.4 گیگاهرتز
- بلوتوث : مطابق با استانداردهای بلوتوث v4.2 BR/EDR و BLE
- RF : گیرنده NZIF با حساسیت -97 dBm، فرستنده کلاس 1، کلاس 2 و کلاس 3، AFH
Description:
ESP32 is a single chip 2.4 GHz Wi-Fi and Bluetooth combo chip designed with TSMC low-power 40 nm technology. It is designed and optimized for the best power performance, RF performance, robustness, versatility, features, and reliability, for a wide variety of applications, and different power profiles.
ESP32 uses CMOS for single-chip fully-integrated radio and baseband and also integrates advanced calibration circuitries that allow the solution to dynamically adjust itself to remove external circuit imperfections or adjust to changes in external conditions. It is a dual-core system with two Harvard Architecture Xtensa LX6 CPUs. All embedded memory, external memory, and peripherals are located on the data bus and/or the instruction bus of these CPUs.
With some minor exceptions, the address mapping of two CPUs is symmetric, meaning they use the same addresses to access the same memory. Multiple peripherals in the system can access embedded memory via DMA.
CH9102X is a USB bus converter chip, which converts USB to serial port. It provides standard MODEM signal, to expand serial port for computer or upgrade directly from normal serial device or MCU to USB bus1. It is compatible with USB 2.0 and supports baud rates from 300bps to 2Mbps1.
Application:
Arduino boards
ESP family boards
Wireless modules
Specifications:
Interface: SD Card, UART, SPI, SDIO, I2C, PWM LED, PWM Motor, I2S, IR, Pulse Counter, GPIO, Capacitive Touch Sensor, ADC, DAC.
On-chip sensor: Hall sensor
Integrated crystal oscillator: 40 MHz crystal oscillator
Integrated SPI flash: 4 MB
Working voltage/power supply voltage: 3.0V ~ 3.6V
Recommended temperature range: -40 to +85 degrees Celsius
Wi-Fi: 802.11 b/g/n support (802.11n, speed up to 150 Mbps)
Frequency range: 2.4 GHz
Bluetooth: Compliant with Bluetooth v4.2 BR/EDR and BLE standards
RF: NZIF receiver with -97 dBm sensitivity, Class 1, Class 2 and Class 3 transmitter, AFH
