رول 2 متری فیلم حساس به نور عرض 30 سانتی متر ضخامت 38 میکرومتر مناسب برای مدار چاپی
یکی از روش های متداول برای ساخت مدار چاپی استفاده از لمینت می باشد. لمینت یا لامینت یک ورق نازک پلاستیکی حساس به نور بوده که با تابش نور شدید در مدت کوتاهی تغییر رنگ داده و خواص شیمیایی آن تغییر می کند. از لمینت برای حساس کردن صفحه گراور و مدار الکترونیکی pcb استفاده می شود. لمینت حساس به نور ماورا بنفش است و بعد از نور گیری پاک نمی شود و روی سطوح مورد نظر شما باقی می ماند. بعد از چسباندن فیلم حساس لمینت می توانید کار خود را اسید کاری کنید و بعد از اسید کاری لمینیت را پاک کنید.

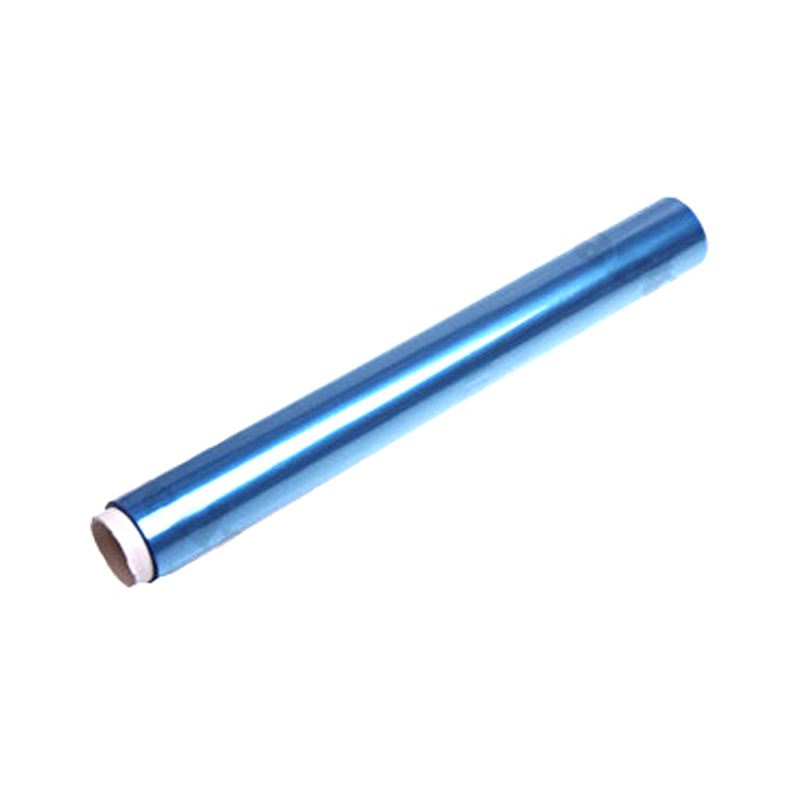

این رول لامینت عرض 30 سانتی متر دارای طول 2 متری و ضخامت 38 میکرومتر می باشد.
کاربرد لمینت مدار چاپی :
- مدار چاپی
مشخصات لمینت مدار چاپی :
- ضخامت: 38 میکرو متر
- عرض: 30 سانتی متر
- طول: 2 متر
- چسبندگی عالی
مستندات:
مشاهده ویدئو راهنمای استفاده از فیلم حساس به نور مدار چاپی
Description:
Dry Film is a photo-resist (photosensitive film). when strong UV light hits it, it hardens and this hardened form resists etching solutions. The film is comprised of three parts; the blue layer is in the middle, this is the polymer which hardens with UV, on each side of this polymer is a protective transparent film.

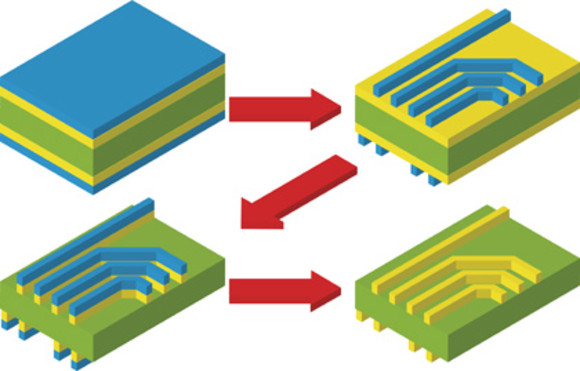

In very brief summary, one protective layer (the inside of the curl generally) is removed, the now uncovered polymer side is attached to the PCB, the PCB is exposed to UV through a 'mask' which has transparent traces to allow UV to harden the traces image, the remaining protective layer is removed and the PCB is developed in a solution of washing soda (Sodium Carbonate), then the PCB is etched.
Application:
PCB
Features:
Thickness: 38um
Width: 30cm
Length: 2m
Suitable for plating, hole covering, and the etching process.
Excellent Adhesion
