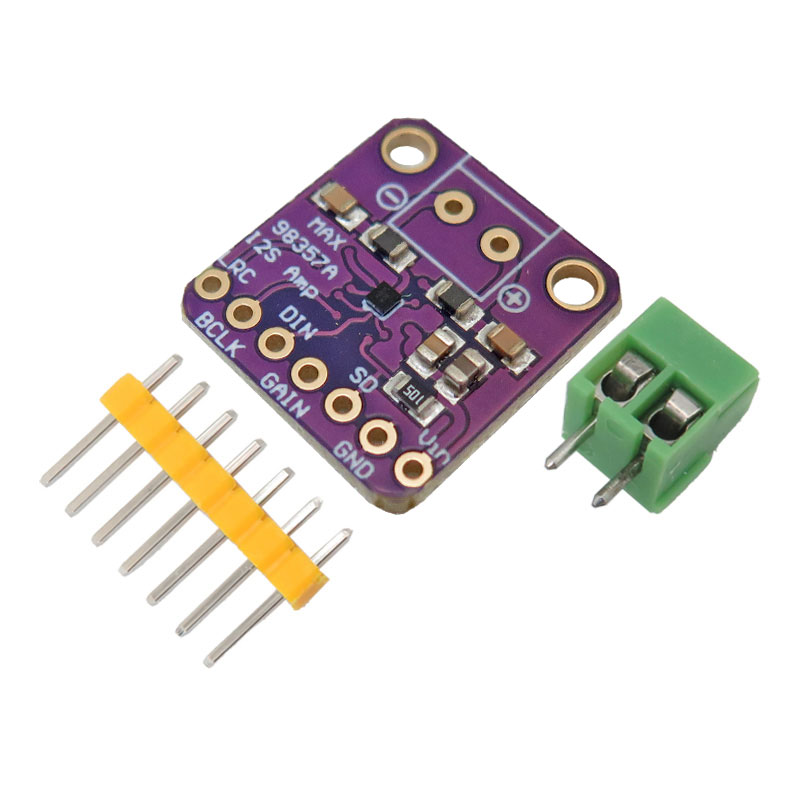

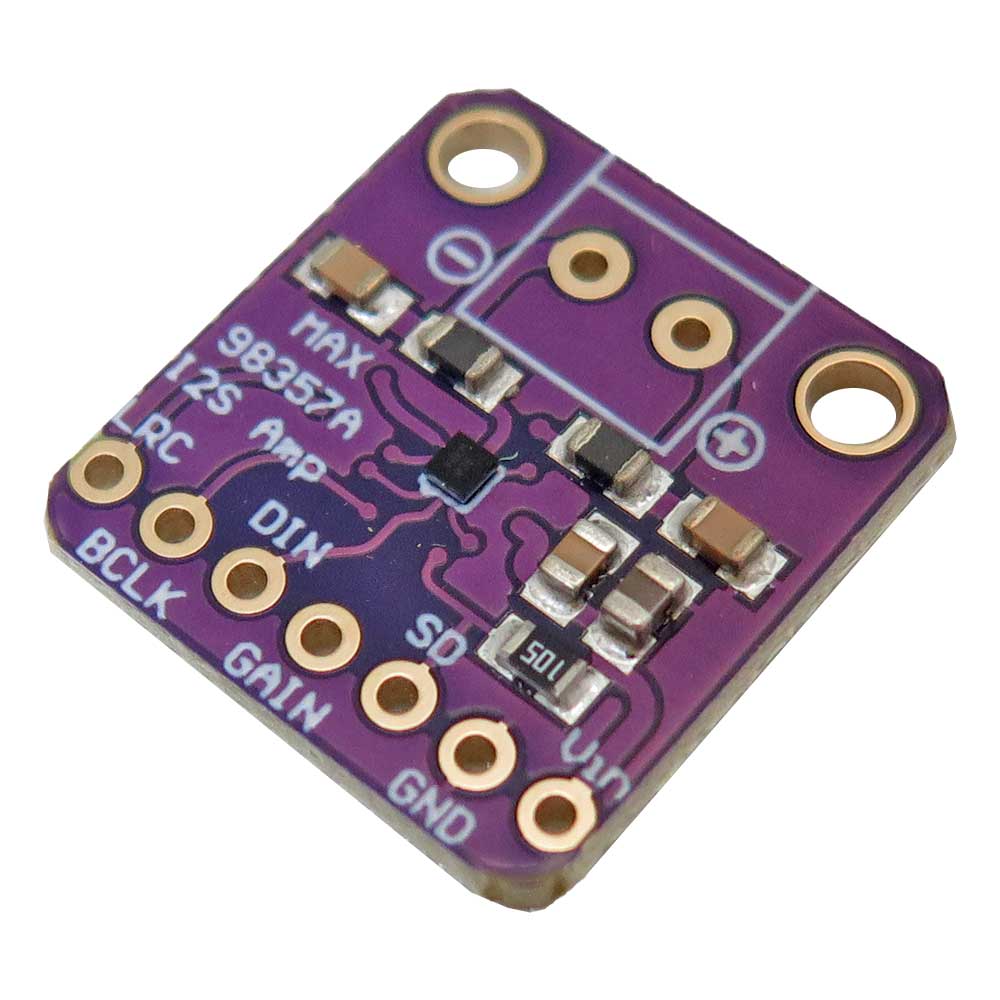

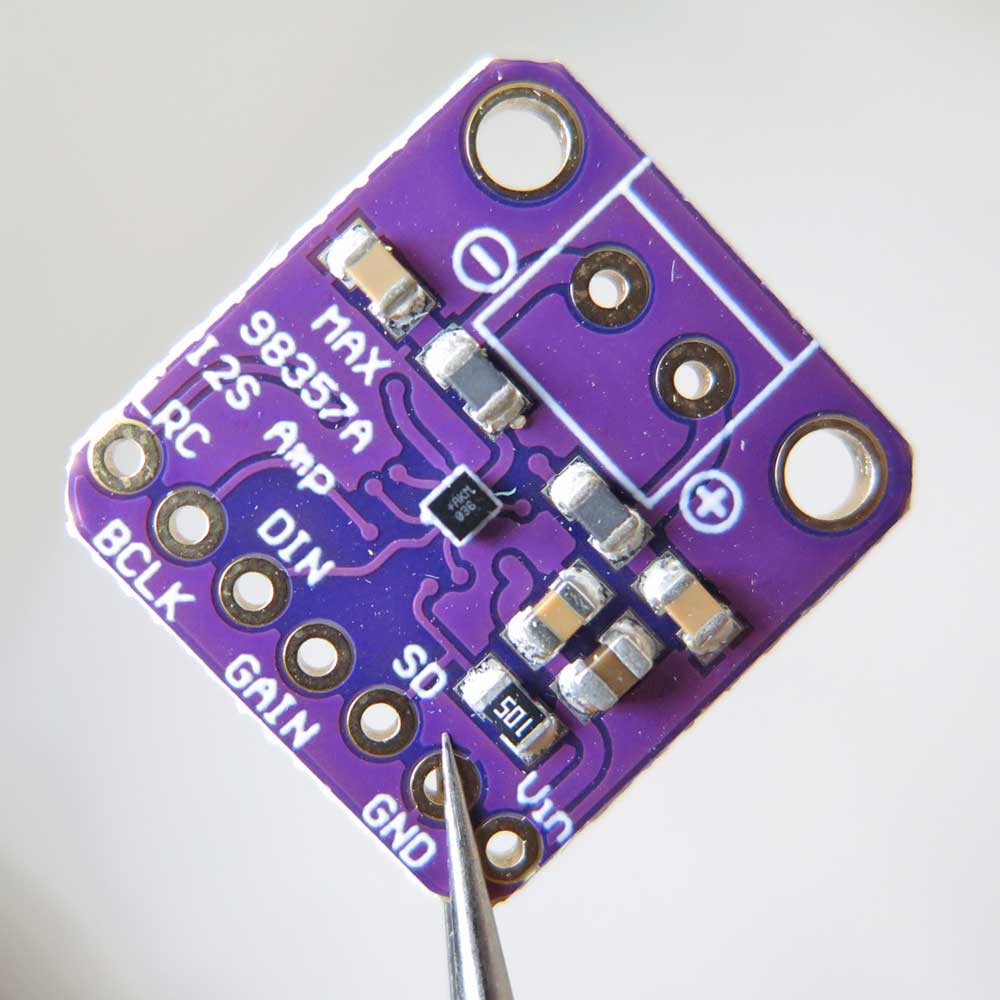

ماژول تقویت کننده صوتی MAX98357 I2S کلاس D
آمپلی‌فایرهای اسپیکر ماژول MAX98357 با ورودی دیجیتال کلاس D و کدگذاری پالس (PCM) که به صورت plug-and-play قابل استفاده هستند، از پین‌ها و چیدمان‌های منعطف با ایمنی نویز بالا و تحمل تاخیر (حداقل ۸ دسی‌بل) برخوردارند. این ماژول آمپلی‌فایر صوتی می‌تواند به یک آمپلی‌فایر کلاس AB با توان ۳.۲ وات و بازدهی آمپلی‌فایر کلاس D تبدیل شود که نتیجه آن صدای Hi-Fi با کیفیت عالی برای طیف گسترده‌ای از کاربردهاست.

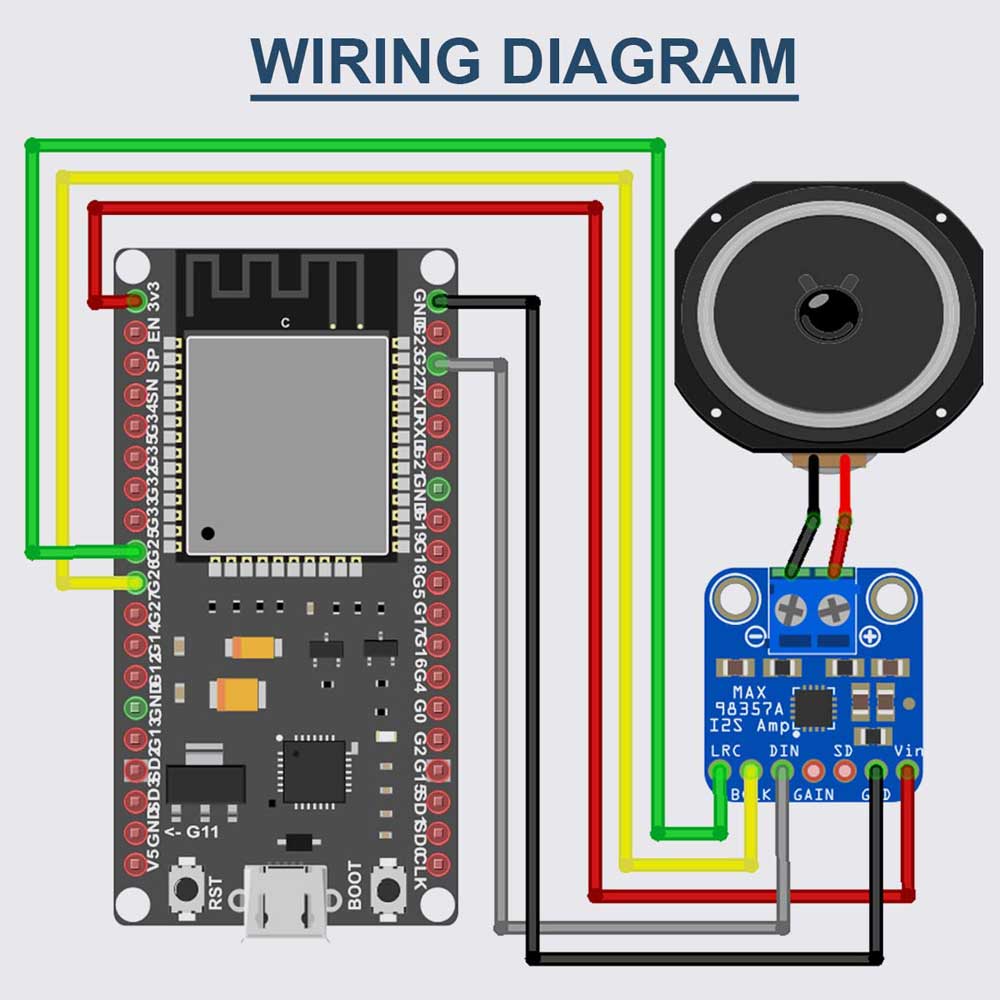

این ماژول مناسب برای سیستم‌های میکروکنترلر یا بردهای توسعه با خروجی صوتی I2S مانند Raspberry Pi، Arduino و ESP32 است. همچنین، این ماژول تداخل الکترومغناطیسی را به خوبی سرکوب می‌کند و امکان اتصال اسپیکرهای کابل بلند بدون نیاز به فیلتر خارجی را فراهم می‌سازد.

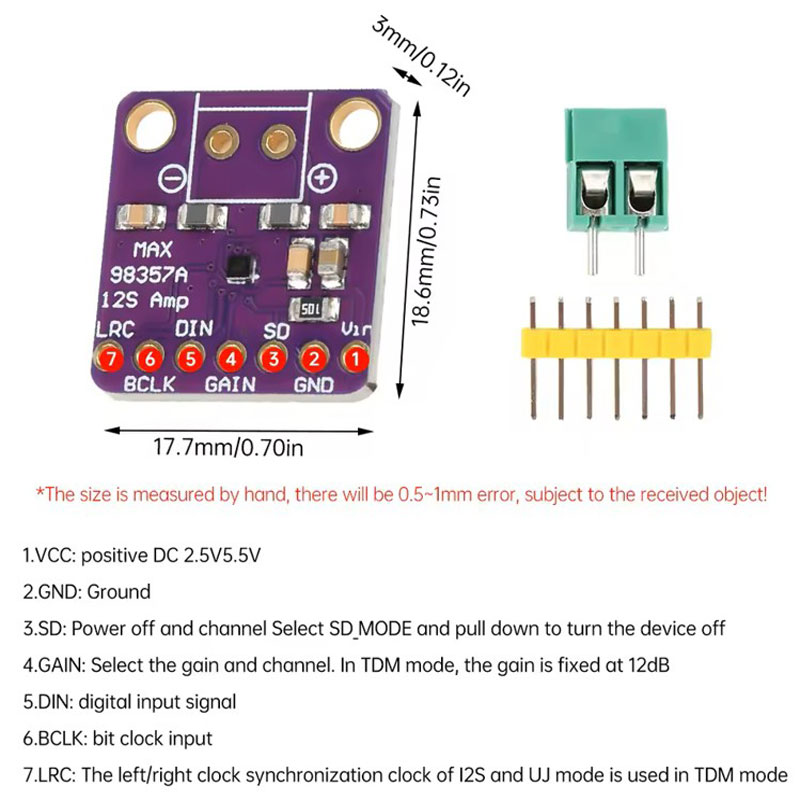

پین:
LRC: فریم ساعت چپ/راست برای حالت‌های I2S و LJ. ساعت همگام‌سازی برای حالت TDM
BCLK: ورودی ساعت بیتی
DIN: سیگنال ورودی دیجیتال
GAIN: سود و انتخاب کانال
SD: خاموش کردن و انتخاب کانال. SD_MODE را پایین بکشید تا دستگاه در حالت خاموش قرار گیرد.
GND: Power Ground
VCC: DC 2.5V-5.5V
کاربرد ماژول آمپلی فایر MAX98357:
- پخش کننده
- هدفون
- بلندگوها
- تجهیزات صوتی حرفه ای
- مبدل دیجیتال به آنالوگ (DAC)
- آلارم ها

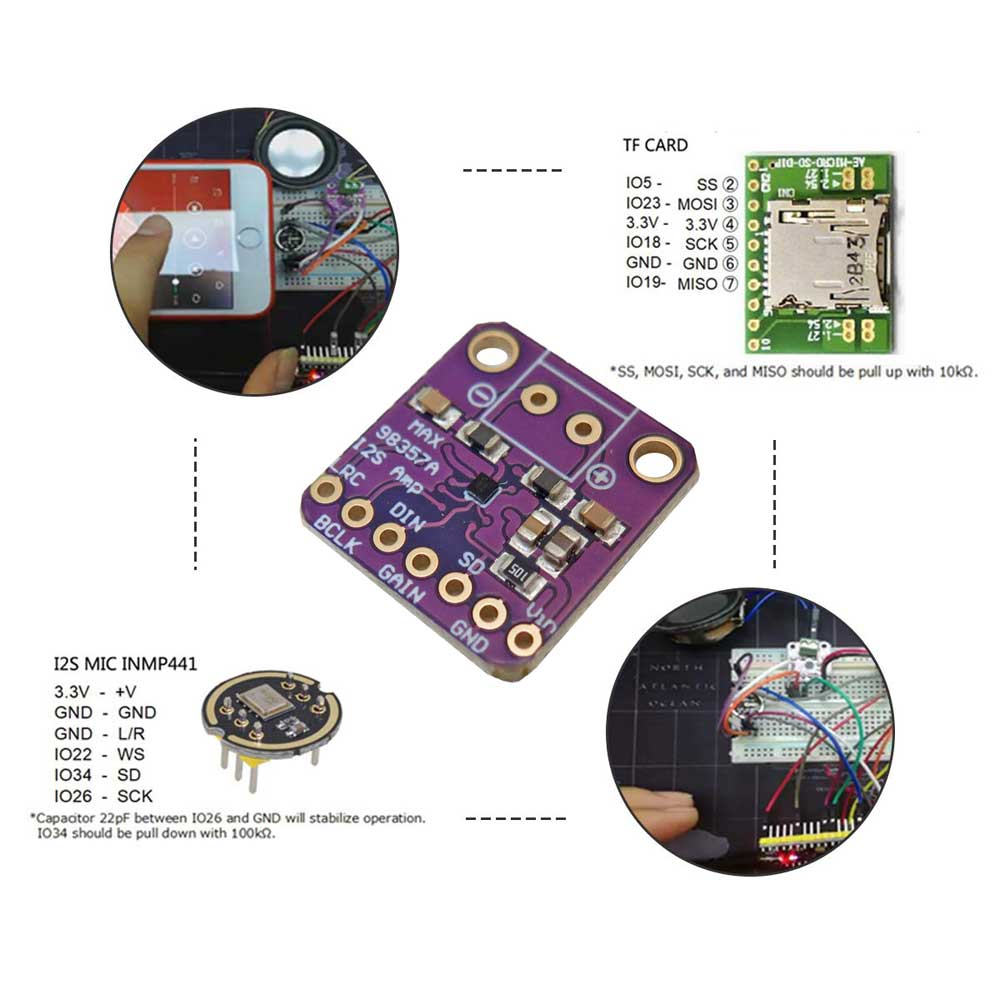

- رابط با میکروفون های I2S
مشخصات ماژول تقویت کننده صوتی MAX98357:
- توان خروجی: 3.2 وات @ 4Ω، THD 10٪ است. 1.8 وات 8Ω است، THD 10٪ است.
- ولتاژ کاری: DC 2.5V-5.5V
- تقویت کننده کلاس D با بهره اختیاری: 3dB/6dB/9dB/12dB/15dB
- نرخ نمونه برداری I2S : از 8KHz-96KHz
- تراشه: MAX98357
- نوع: کلاس D
- ورودی صوتی I2S از سطوح 3.3 ولت و 5 ولت پشتیبانی می کند
- 77 دسی بل PSRR در 1 کیلوهرتز
مستندات:
مثال MAX98357 module
دیتاشیت MAX98357 module
Description:
The max98357 plug-and-play pulse code modulation (pcm) speaker amplifiers with class D digital input use maximum flexible pin and bug arrangements with high noise immunity and high jitter tolerance (minimum 8dB). The audio amplifier module can achieve a 3.2W Class AB amplifier with Class D amplifier efficiency, resulting in excellent Hi-Fi sound for a wide range of product applications.
Suitable for microcontrollers or development board systems with I2S audio output such as Raspberry Pi, Arduino and ESP32, it also provides excellent electromagnetic interference suppression and allows long cable speakers to be connected without an external filter.
pin:
LRC: left/right clock frame for I2S and LJ modes. Synchronization clock for TDM mode
BCLK: Bit clock input
DIN: Digital input signal
GAIN: gain and channel selection
SD: Power off and channel selection Pull down SD_MODE to put the device in power off mode
GND: Power Ground
VCC: DC 2.5V-5.5V
Application:
Player
headphone
Speakers
Professional audio equipment
digital to analog converter (DAC)
Alarms
Interface with I2S microphones
Specifications:
Output power: 3.2W @ 4Ω, THD is 10%. 1.8W is 8Ω, THD is 10%.
Working voltage: DC 2.5V-5.5V
Class D amplifier with optional gain: 3dB/6dB/9dB/12dB/15dB
I2S sampling rate: from 8KHz-96KHz
Chip: MAX98357
Type: Class D
The I2S audio input supports 3.3V and 5V levels
77 dB PSRR at 1 kHz
