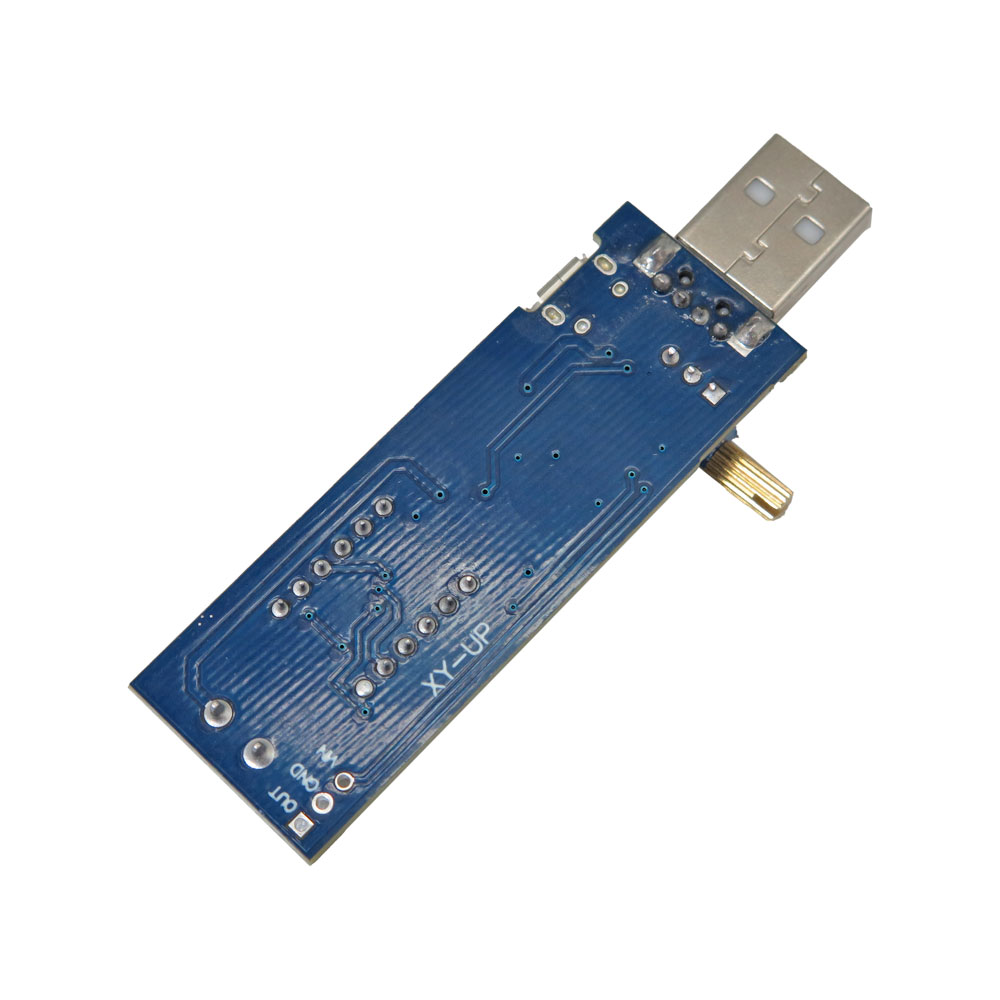

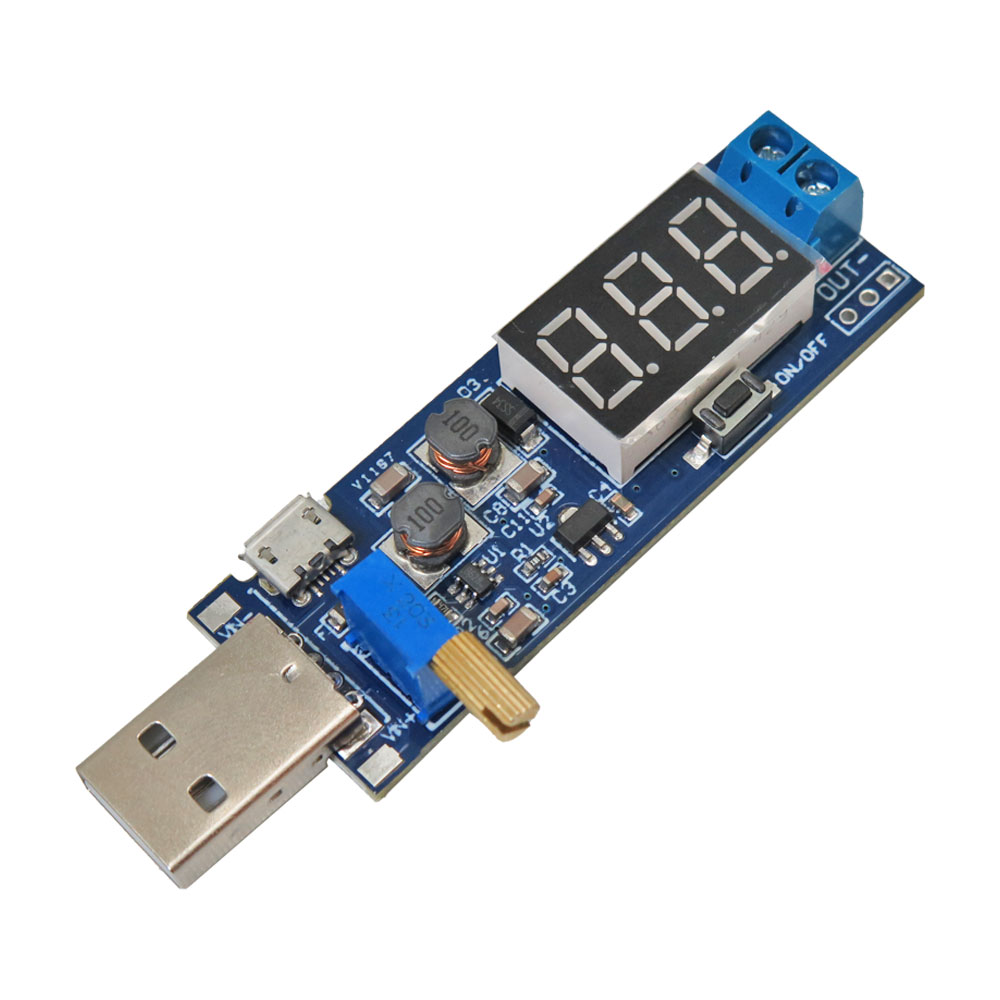

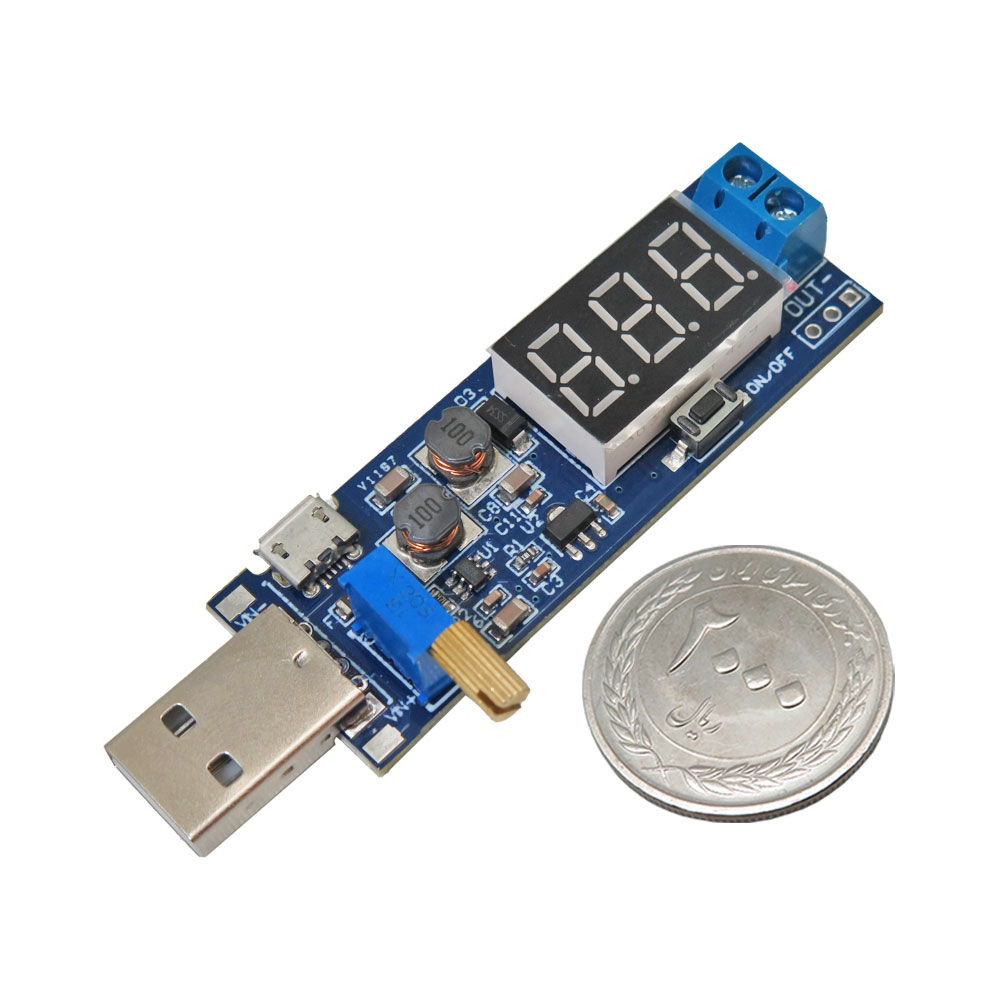

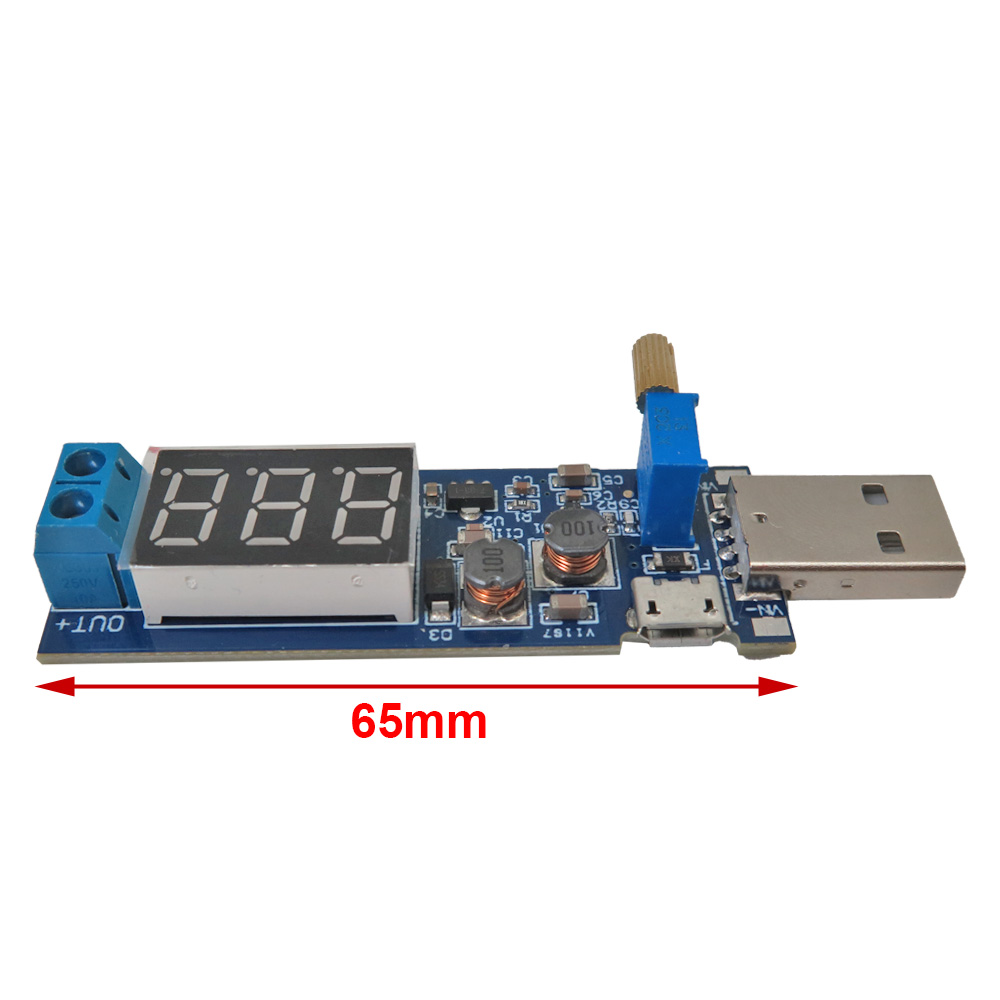

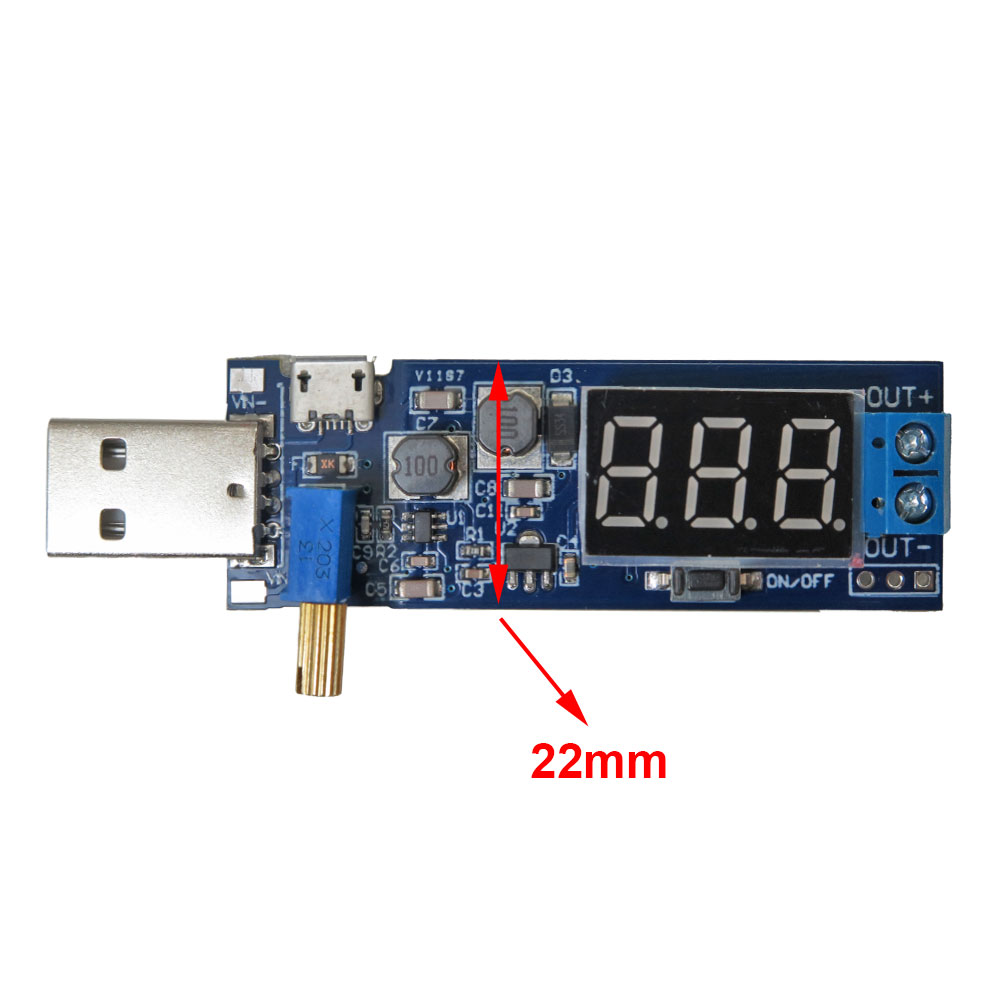

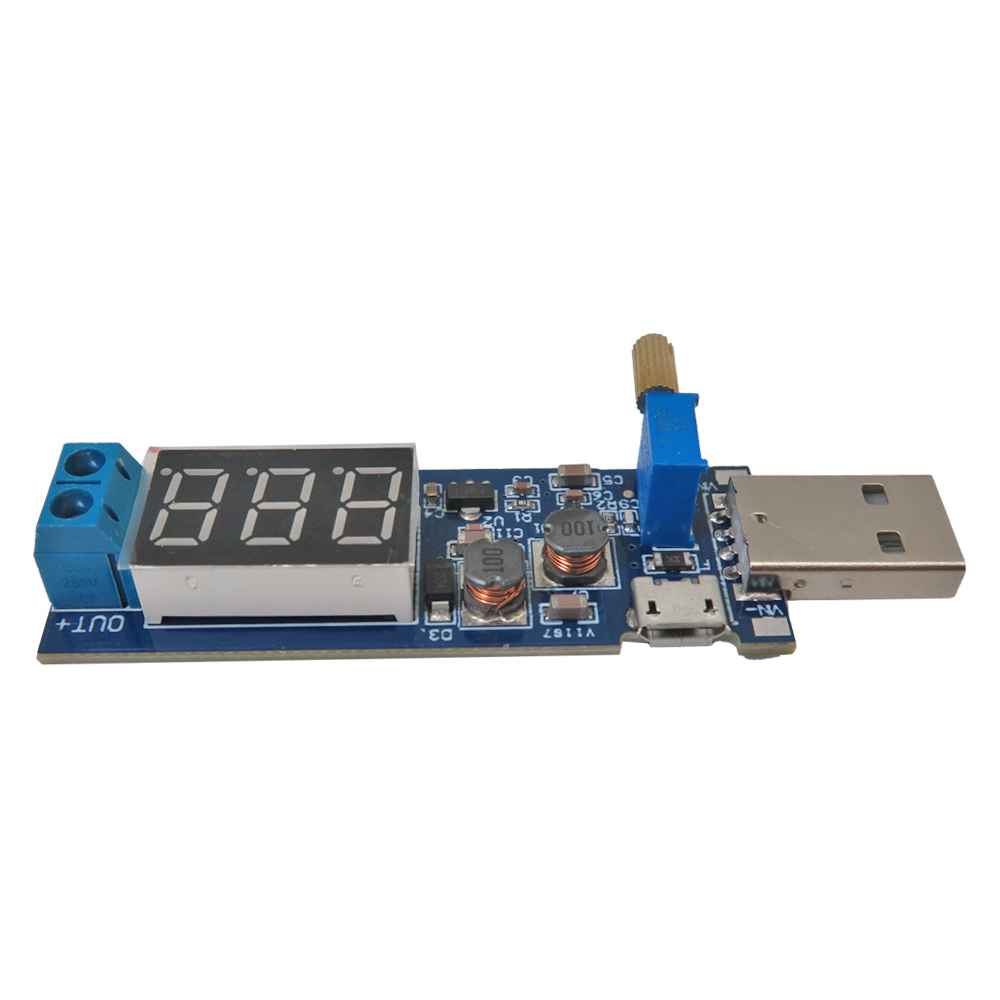

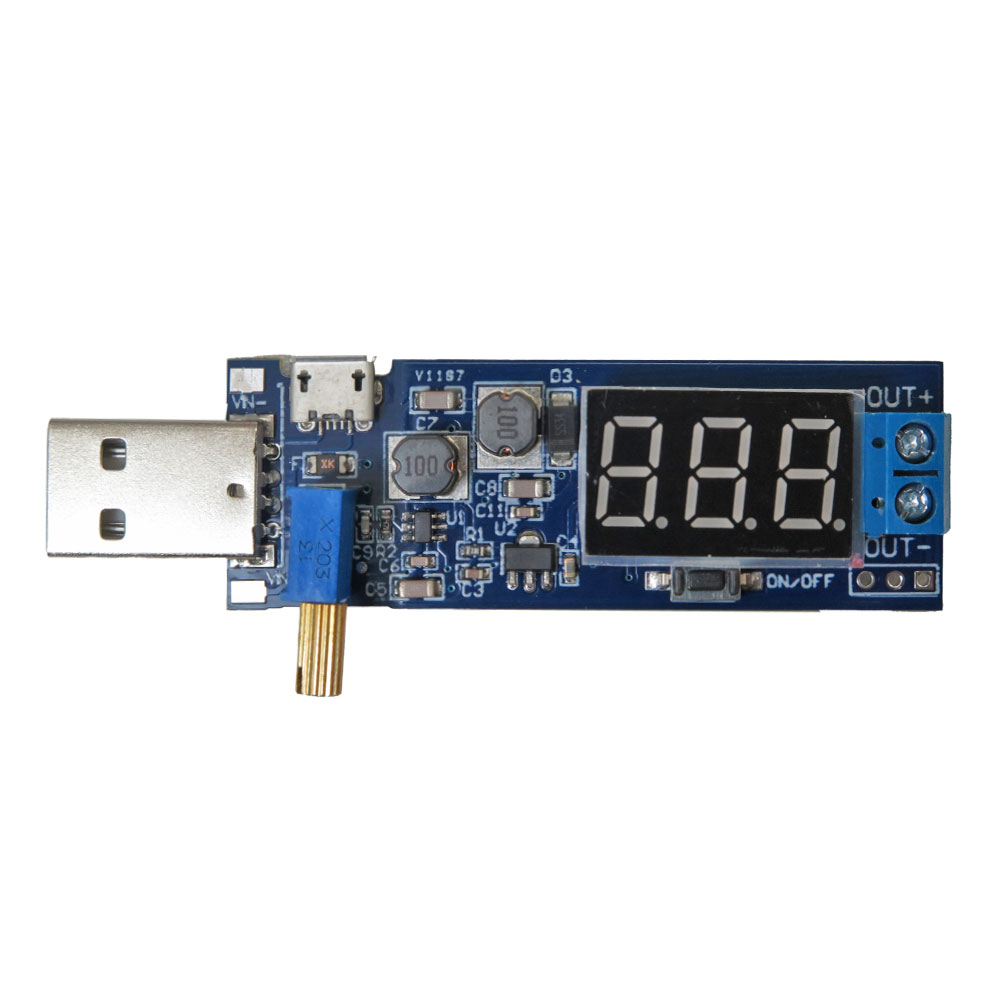

ماژول افزاینده کاهنده ولتاژ XY-UP
ماژول رگولاتور XY-UP یک ماژول پیشرفته و چندمنظوره است که قابلیت‌های متنوعی در زمینه مدیریت ولتاژ و اندازه‌گیری دارد. این ماژول به عنوان یک دستگاه افزاینده و کاهنده ولتاژ عمل می‌کند و به کاربران این امکان را می‌دهد که ولتاژ مورد نظر خود را تنظیم نمایند.
در حالت PER (افزاینده و کاهنده ولتاژ) ،ماژول XY-LUP می‌تواند به صورت کاهنده یا افزاینده ولتاژ عمل کند. این ویژگی به کاربران این اجازه را می‌دهد که ولتاژ ورودی را به سطح دلخواهی تغییر دهند. به عنوان مثال، اگر ولتاژ ورودی کمتر از مقدار مورد نیاز باشد، ماژول می‌تواند آن را افزایش دهد و بالعکس.
در حالت VAH (اندازه‌گیری ولتاژ و جریان) ،ماژول علاوه بر تنظیم ولتاژ، می‌تواند به طور همزمان پارامترهای مهمی را اندازه‌گیری کند. این پارامترها شامل:
ولتاژ: اندازه‌گیری دقیق ولتاژ ورودی و خروجی.
جریان: اندازه‌گیری جریان عبوری از ماژول.
توان: محاسبه توان مصرفی یا تولیدی بر اساس ولتاژ و جریان.
ظرفیت باتری: بررسی میزان شارژ باقی‌مانده در باتری.
زمان تخلیه باتری: ارزیابی مدت زمانی که باتری برای تخلیه کامل نیاز دارد.
مراحل استفاده :
ولتاژ ورودی از USB یا "VIN+" و "VIN-"
صفحه نمایش روشن کنید.
برای بدست آوردن ولتاژ مورد نیاز پتانسیومتر را تنظیم کنید.
بار را وصل کنید.
کاربرد ماژول افزاینده کاهنده ولتاژ XY-UP:
- منبع تغذیه معمولی
- شارژر باتری
- قدرت درایو LED
مشخصات مبدل ولتاژ دی سی XY-UP:
- ولتاژ ورودی: 3.5-12 ولت
- نمایشگر: 7 سگمنت
- ولتاژ خروجی 1.2-24 ولت
- جریان خروجی: 500 میلی آمپر
- قدرت خروجی:
ورودی 1.2-2 ولت، توان خروجی در 2 وات
ورودی 2V-20V، توان خروجی در 3 وات
ورودی 20-24 ولت، توان خروجی در 2.5 وات
مستندات:
دیتاشیت MT3606
Description:
The XY-LUP module is an advanced and versatile module that has a variety of voltage management and measurement capabilities. This module acts as a voltage booster and reducer, allowing users to adjust the voltage to their desired level.
In PER mode (Voltage Booster and Reducer), the XY-LUP module can act as a voltage reducer or voltage booster. This feature allows users to change the input voltage to a desired level. For example, if the input voltage is lower than the required value, the module can increase it and vice versa.
In VAH mode (Voltage and Current Measurement), in addition to regulating the voltage, the module can simultaneously measure important parameters. These parameters include:
Voltage: Accurately measures the input and output voltage.
Current: Measures the current flowing through the module.
Power: Calculates the power consumed or produced based on voltage and current.
Battery capacity: Check the remaining charge in the battery.
Battery discharge time: Evaluate the time it takes for the battery to be completely discharged.
Usage steps:
Input voltage from USB or "VIN+" and "VIN-"
Turn on the display.
Adjust the potentiometer to obtain the required voltage.
Connect the load.
Application:
Normal power supply
Battery charger
LED drive power
Specifications:
Input voltage: 3.5-12V
Display: 7 segments
Output voltage 1.2-24 volts
output power:
Input 1.2-2V, output power at 2W
Input 2V-20V, output power at 3W
Input 20-24V, output power at 2.5W
