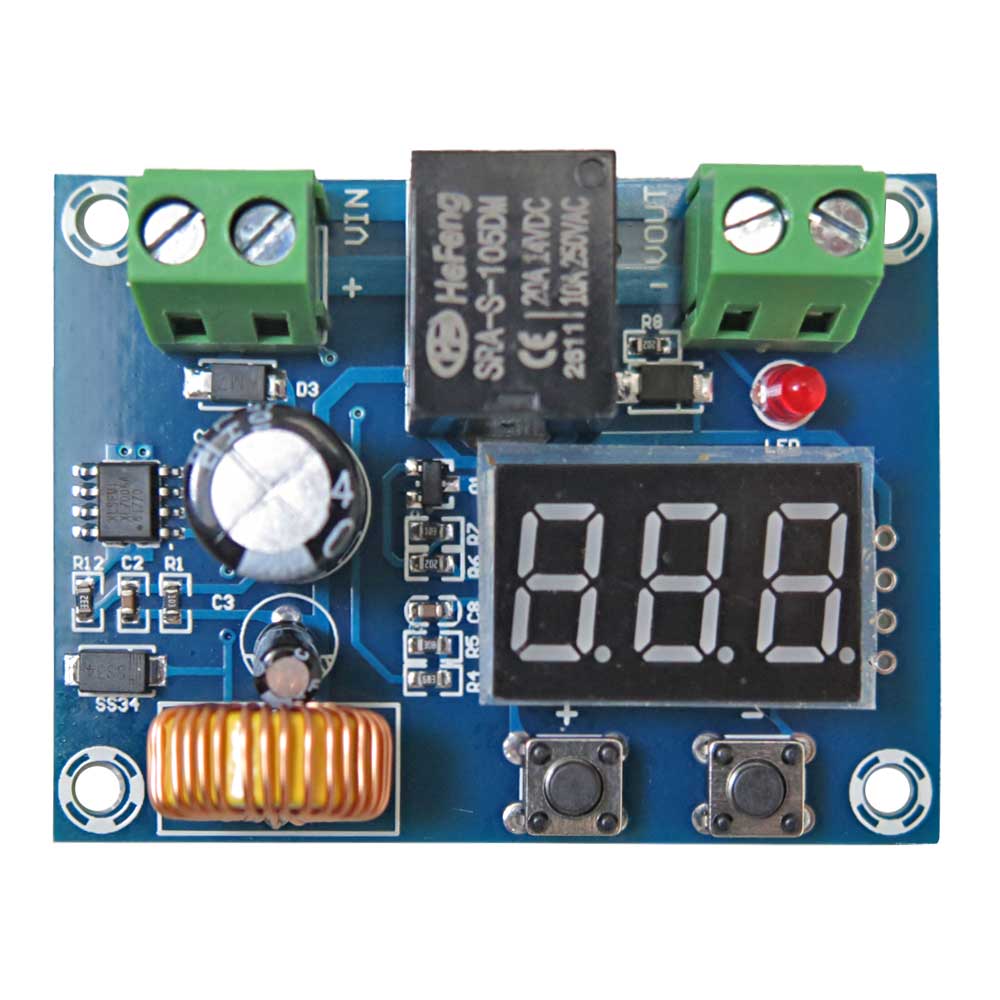

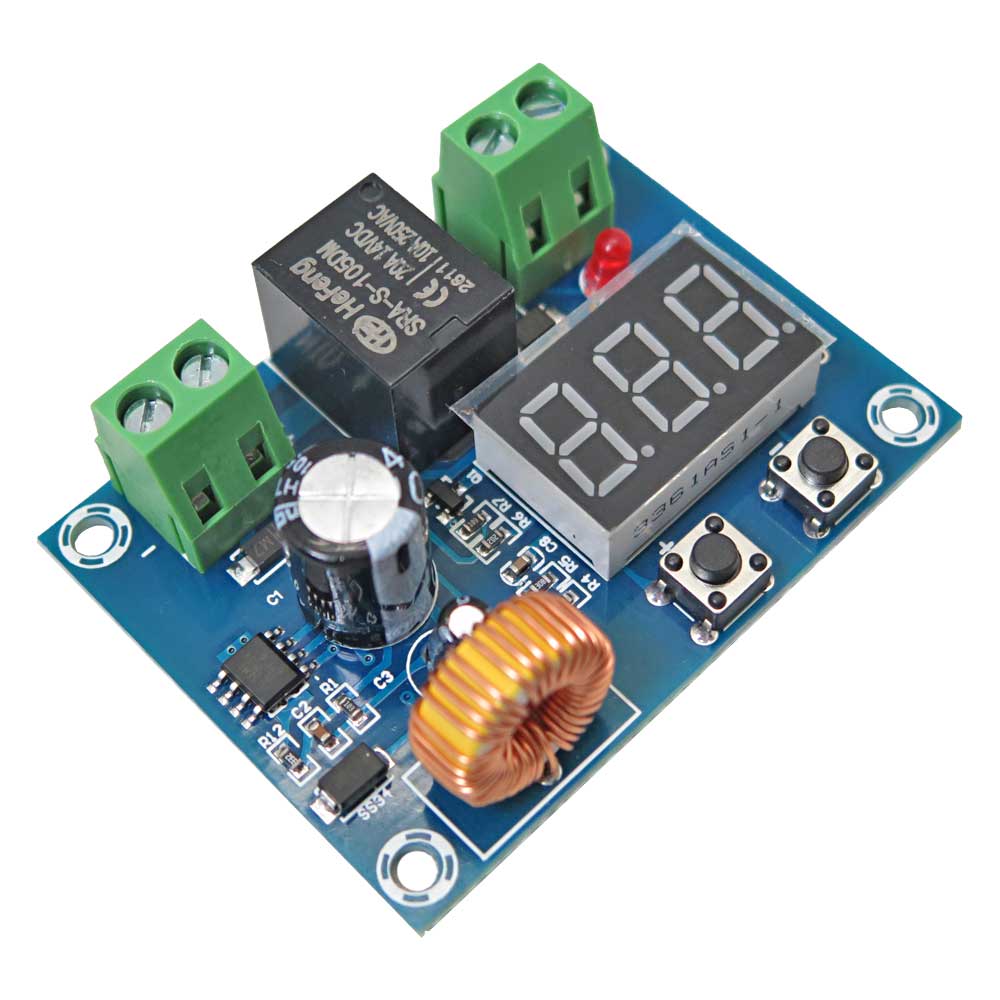

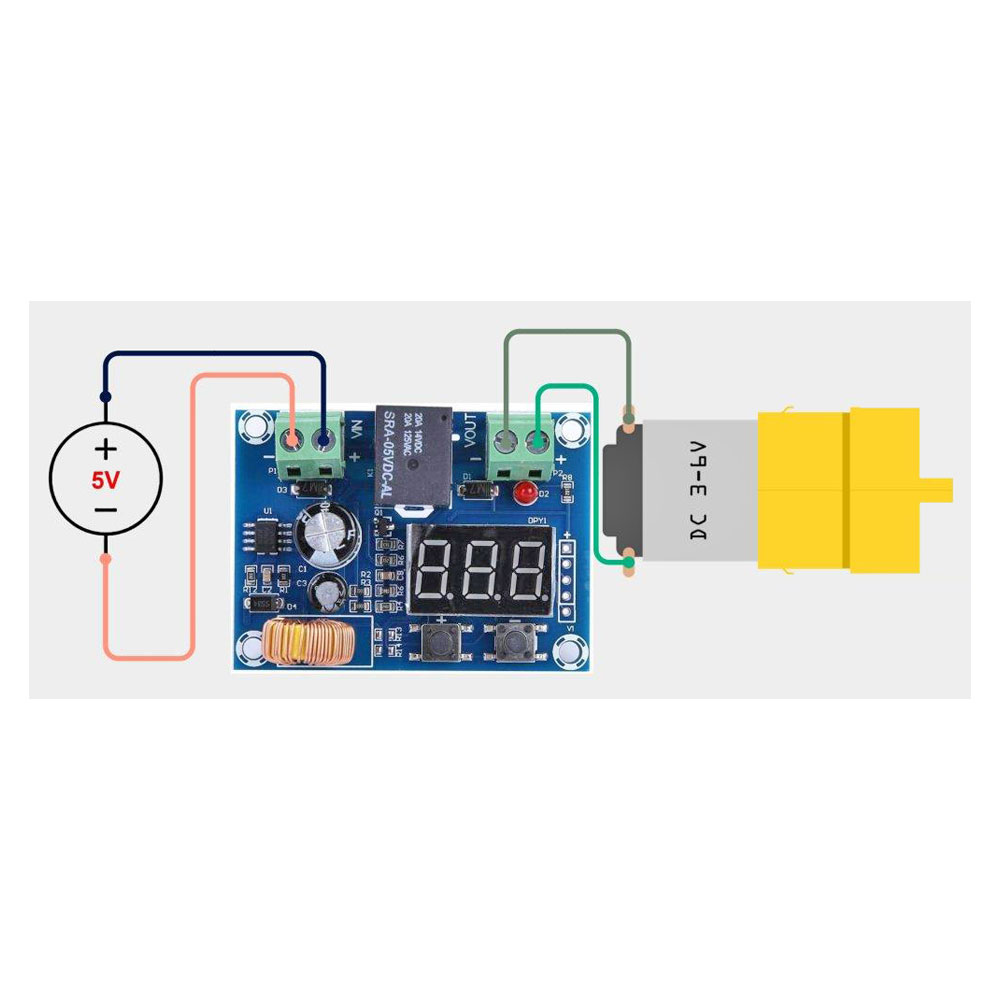

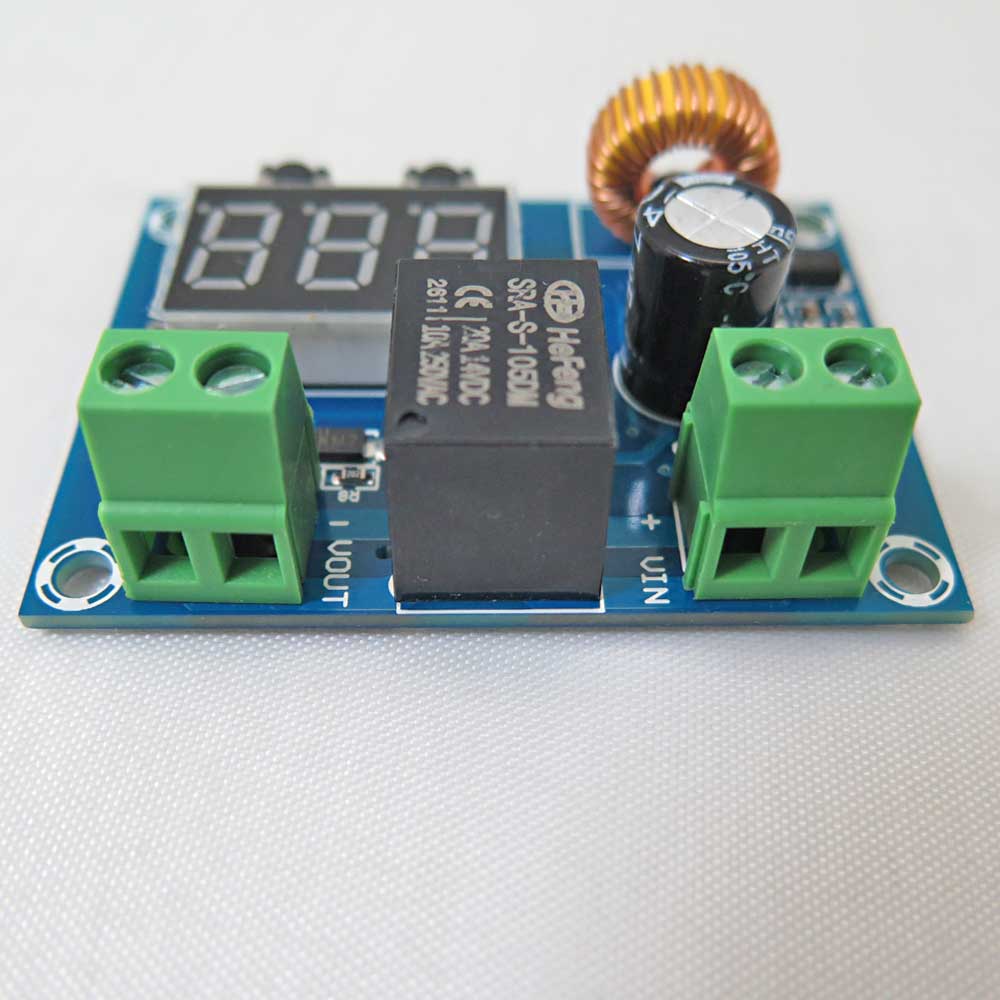

ماژول کنترل دشارژ باتری XH-M609 با محدوده 7 تا 80 ولت DC

کاربرد:

1. محافظت از باتری در برابر تخلیه بیش از حد
2. قطع خودکار بار هنگام رسیدن ولتاژ به مقدار تعیین شده
3. کنترل زمان وصل مجدد بار پس از افزایش ولتاژ
4. کنترل تجهیزات DC متصل به باتری
5. استفاده در سیستم های باتری و منابع تغذیه DC
6. تنظیم آستانه اتصال مجدد پس از افزایش ولتاژ

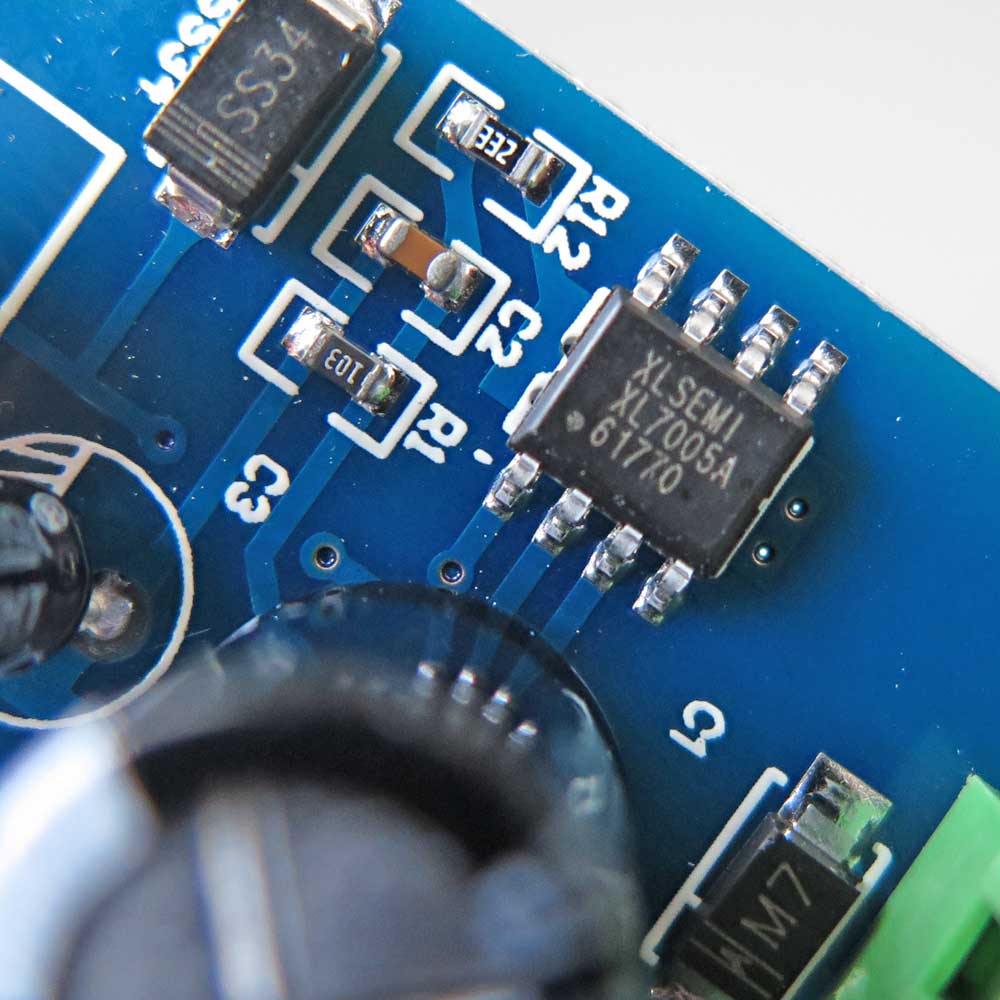

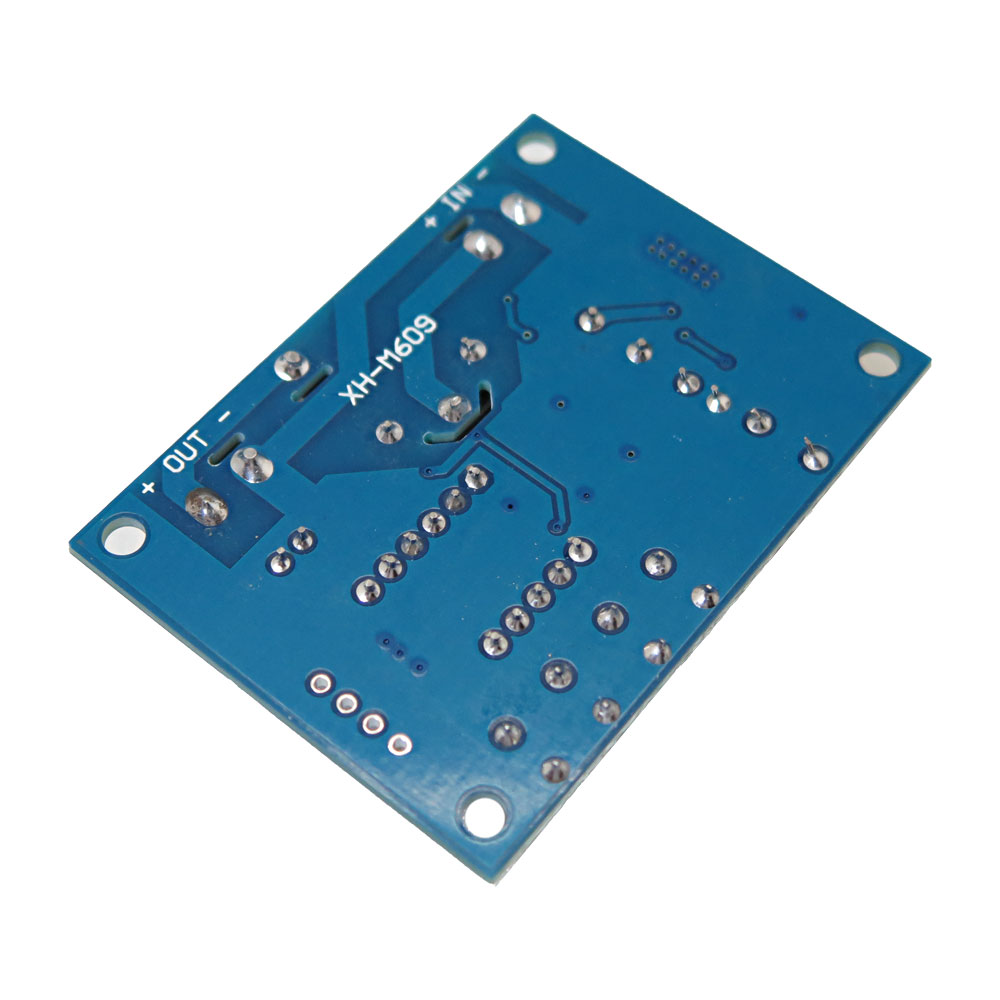

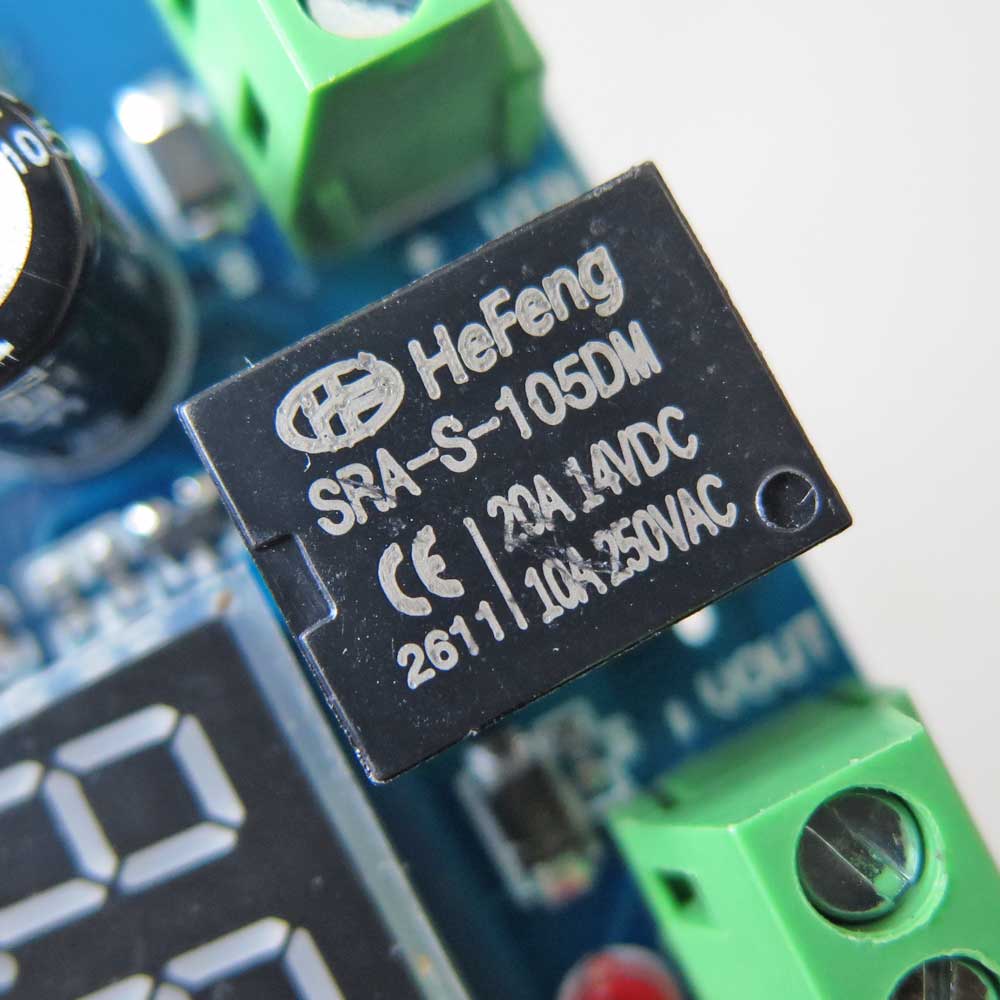

مشخصات فنی:

1. مدل: XH-M609
2. محدوده ولتاژ: 7 تا 80 ولت DC
3. تنظیم ولتاژ قطع: دارد
4. تنظیم ولتاژ اتصال مجدد: دارد
5. زمان تاخیر وصل مجدد: 0 تا 10 دقیقه
6. نمایش ولتاژ: نمایشگر دیجیتال
7. کالیبراسیون ولتاژ: قابلیت تنظیم و کالیبراسیون مقدار نمایش داده شده

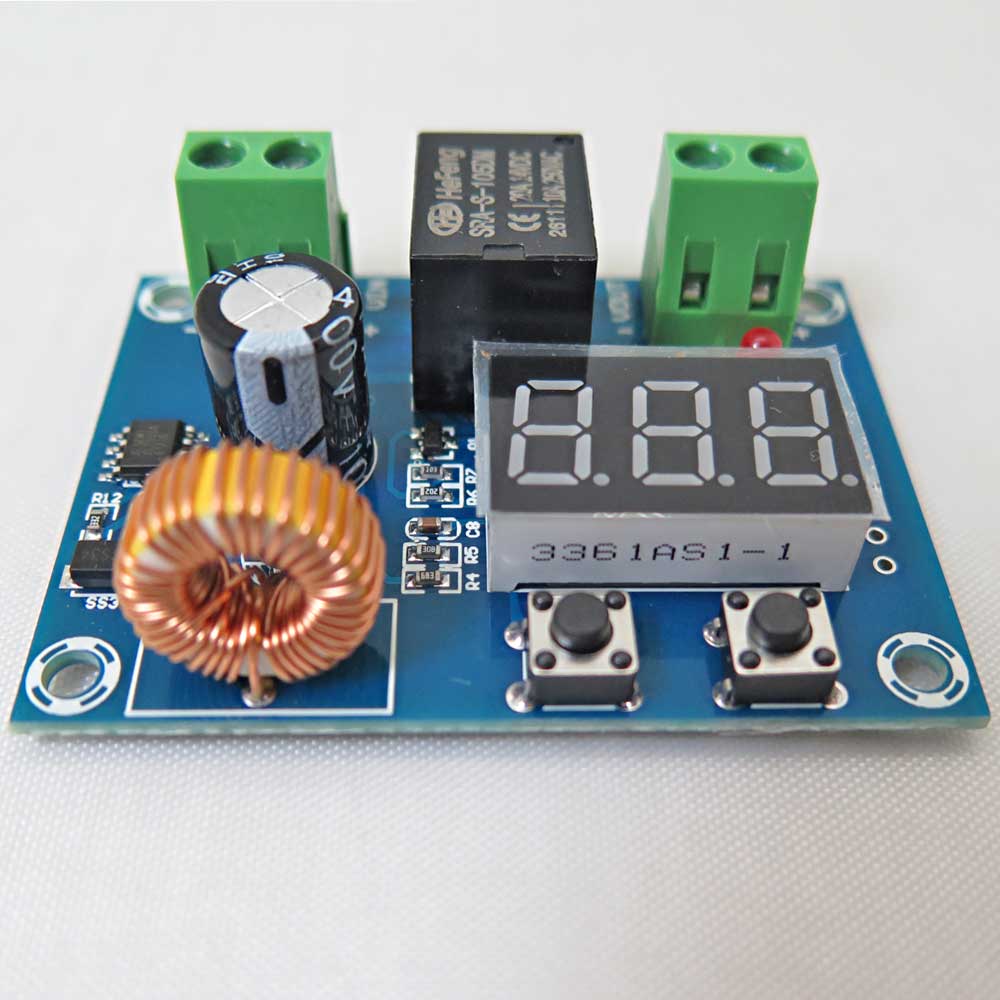

امکانات:

1. تنظیم مستقل ولتاژ قطع خروجی
2. تنظیم میزان افزایش ولتاژ برای اتصال مجدد
3. تنظیم زمان تاخیر وصل مجدد
4. نمایش مقدار ولتاژ روی نمایشگر دیجیتال
5. ذخیره خودکار مقدار تنظیم شده پس از رها کردن کلید
6. امکان کالیبره کردن مقدار ولتاژ نمایش داده شده
7. مناسب برای سیستم های مختلف باتری با ولتاژ DC در محدوده کاری ماژول

نحوه تنظیم ولتاژ قطع:

1. دکمه + را یک بار فشار دهید تا مقدار ولتاژ قطع نمایش داده شود.
2. دکمه + را دو بار به صورت سریع فشار دهید تا نقطه نمایشگر شروع به چشمک زدن کند.
3. با استفاده از دکمه های + و - مقدار ولتاژ قطع موردنظر را تنظیم کنید.
4. با رها کردن دکمه، مقدار تنظیم شده به صورت خودکار ذخیره می شود.

نحوه تنظیم آفست ولتاژ وصل مجدد:

1. دکمه - را یک بار فشار دهید تا مقدار آفست نمایش داده شود.
2. دکمه - را دو بار به صورت سریع فشار دهید تا نقطه نمایشگر شروع به چشمک زدن کند.
3. با استفاده از دکمه های + و - مقدار آفست موردنظر را تنظیم کنید.
4. با رها کردن دکمه، مقدار تنظیم شده ذخیره خواهد شد.

تنظیم زمان تاخیر وصل مجدد:

کالیبراسیون ولتاژ:

1. ماژول را در حالت عادی قرار دهید.
2. یکی از دکمه های + یا - را فشار داده و نگه دارید.
3. پس از شروع چشمک زدن نمایشگر، ولتاژ واقعی منبع تغذیه را با مولتی متر اندازه گیری کنید.
4. مقدار نمایش داده شده روی ماژول را با ولتاژ واقعی منبع یکسان کنید.
5. با رها کردن دکمه، مقدار تنظیم شده ذخیره می شود.

مثال تنظیم:

محاسبه:

مستندات:
فیلم آموزش راه اندازی ماژول XH-M609
