210,150 تومان
کالا موجود استموجودی انبار : 20 عدد
علاقه مندان : 7 نفر
وضعیت : فعال
تعداد مرجوعی : 0
دنبال کنندگان : 7 نفر
قدمت : 11 سال و 2 ماه و 1 روز
وزن : 6 گرم
کل فروش : 535 عدد
تعداد سفارش ها : 200 سفارش
5 از 5.0 با 6 رای

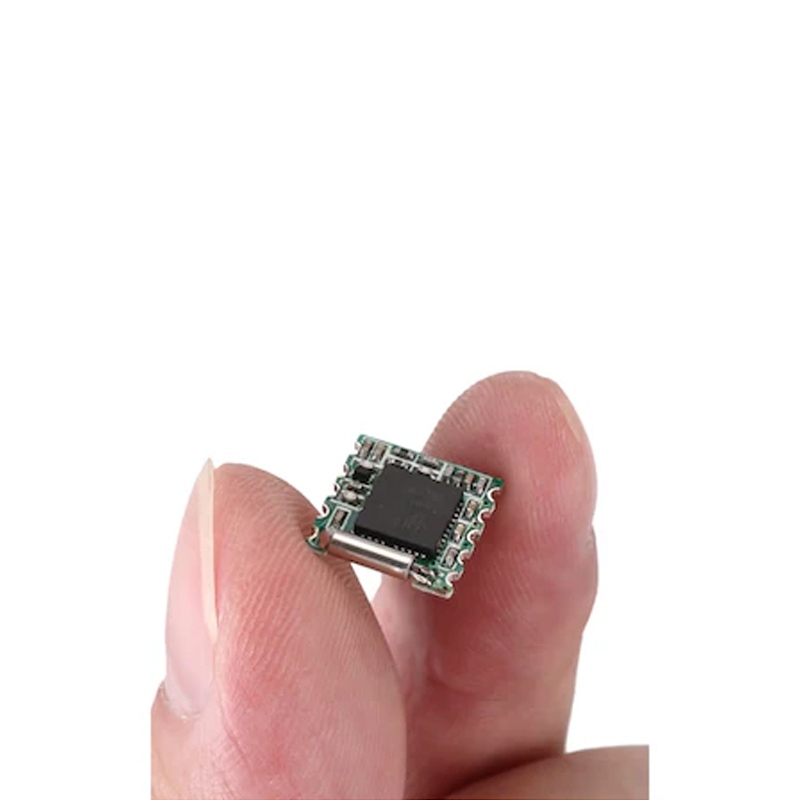

ماژول گیرنده فرکانس FM استریو TEA5767
ماژول گیرنده اف ام FM استریو با تراشه TEA5767 یک رادیو استریو تک تراشه با تنظیم الکترونیکی است که برای کاربردهای ولتاژ کم طراحی شده و تمامی بخش های انتخاب و دمودولاسیون فرکانس میانی (IF) را به صورت کامل یکپارچه ارائه می دهد. این ماژول کاملاً بدون نیاز به تنظیمات دستی است و تنها به حداقل اجزای خارجی کوچک و کم هزینه نیاز دارد. با استفاده از این ماژول می توان فرکانس های 76 تا 108 مگاهرتز در باند FM را دریافت کرد.
ماژول رادیویی FM استریو با تنظیم خودکار و I2C امکان اتصال ساده به میکرو کنترلرهایی مانند Arduino , STM32 و ESP32 را فراهم می کند و تنظیم خودکار فرکانس ، تجربه کاربری راحت و بدون دردسر را تضمین می نماید. این ماژول از تقویت کننده ورودی RF با نویز کم بهره می برد که حساسیت بالای سیگنال را فراهم می نماید و به وسیله میکسر داخلی FM سیگنال های رادیویی به فرکانس میانی تبدیل می شوند. سیستم کنترل خودکار بهره RF و اسیلاتور LC با سلف های ثابت و کم هزینه ، عملکرد پایدار و قابل اطمینان ارائه می دهد.
ماژول گیرنده FM استریو دارای دکودر استریو بدون نیاز به تنظیم ، ترکیب مونو به استریو با حذف نویز و کنترل High Cut سیگنال است که می توان این قابلیت ها را از طریق باس نرم افزاری فعال یا غیرفعال کرد. همچنین خطوط باس به گونه ای طراحی شده اند که امکان سوئیچ به حالت سه حالته برای مدیریت ورودی و خروجی فراهم می شود و خروجی شمارنده فرکانس میانی 7 بیتی و اطلاعات سطح سیگنال 4 بیتی به راحتی از طریق باس در دسترس است.
ماژول TEA5767HN گزینه ای مناسب برای پروژه های خانگی هوشمند ، تجهیزات صوتی و تصویری ، پخش کننده های MP3 و دستگاه های قابل حمل مانند VCD و DVD می باشد. طراحی تک تراشه و یکپارچه ، فرآیند نصب و یکپارچه سازی با بردهای کنترلر را ساده کرده و نیاز به قطعات اضافی را به حداقل می رساند. ابعاد ماژول : 51x15x5 میلی متر و وزن سبک آن ، امکان استفاده در انواع پروژه های کوچک و قابل حمل را فراهم می نماید.
ماژول گیرنده اف ام FM استریو با تراشه TEA5767 علاوه بر دریافت سیگنال های FM ، دارای قابلیت جستجوی خودکار فرکانس و حالت آماده به کار (Standby) است و تجربه صوتی با کیفیت و بدون نویز را برای کاربر فراهم می کند. این ماژول با ترکیب ویژگی های پیشرفته و طراحی فشرده ، انتخابی حرفه ای برای توسعه سیستم های صوتی و سرگرمی خانگی است.
همچنین ، ماژول گیرنده رادیویی FM به تکنسین ها و توسعه دهندگان این امکان را می دهد که پروژه های DIY ، رباتیک و سیستم های هوشمند صوتی را با کمترین نیاز به قطعات خارجی و بیشترین بازدهی پیاده سازی کنند. TEA5767HN با داشتن سیستم PLL ، کنترل خودکار بهره و امکانات نرم افزاری متنوع ، تجربه کاربری حرفه ای و پایدار را ارائه می دهد.
ماژول رادیویی FM استریو با تنظیم خودکار و I2C امکان اتصال ساده به میکرو کنترلرهایی مانند Arduino , STM32 و ESP32 را فراهم می کند و تنظیم خودکار فرکانس ، تجربه کاربری راحت و بدون دردسر را تضمین می نماید. این ماژول از تقویت کننده ورودی RF با نویز کم بهره می برد که حساسیت بالای سیگنال را فراهم می نماید و به وسیله میکسر داخلی FM سیگنال های رادیویی به فرکانس میانی تبدیل می شوند. سیستم کنترل خودکار بهره RF و اسیلاتور LC با سلف های ثابت و کم هزینه ، عملکرد پایدار و قابل اطمینان ارائه می دهد.
ماژول گیرنده FM استریو دارای دکودر استریو بدون نیاز به تنظیم ، ترکیب مونو به استریو با حذف نویز و کنترل High Cut سیگنال است که می توان این قابلیت ها را از طریق باس نرم افزاری فعال یا غیرفعال کرد. همچنین خطوط باس به گونه ای طراحی شده اند که امکان سوئیچ به حالت سه حالته برای مدیریت ورودی و خروجی فراهم می شود و خروجی شمارنده فرکانس میانی 7 بیتی و اطلاعات سطح سیگنال 4 بیتی به راحتی از طریق باس در دسترس است.
ماژول TEA5767HN گزینه ای مناسب برای پروژه های خانگی هوشمند ، تجهیزات صوتی و تصویری ، پخش کننده های MP3 و دستگاه های قابل حمل مانند VCD و DVD می باشد. طراحی تک تراشه و یکپارچه ، فرآیند نصب و یکپارچه سازی با بردهای کنترلر را ساده کرده و نیاز به قطعات اضافی را به حداقل می رساند. ابعاد ماژول : 51x15x5 میلی متر و وزن سبک آن ، امکان استفاده در انواع پروژه های کوچک و قابل حمل را فراهم می نماید.
ماژول گیرنده اف ام FM استریو با تراشه TEA5767 علاوه بر دریافت سیگنال های FM ، دارای قابلیت جستجوی خودکار فرکانس و حالت آماده به کار (Standby) است و تجربه صوتی با کیفیت و بدون نویز را برای کاربر فراهم می کند. این ماژول با ترکیب ویژگی های پیشرفته و طراحی فشرده ، انتخابی حرفه ای برای توسعه سیستم های صوتی و سرگرمی خانگی است.
همچنین ، ماژول گیرنده رادیویی FM به تکنسین ها و توسعه دهندگان این امکان را می دهد که پروژه های DIY ، رباتیک و سیستم های هوشمند صوتی را با کمترین نیاز به قطعات خارجی و بیشترین بازدهی پیاده سازی کنند. TEA5767HN با داشتن سیستم PLL ، کنترل خودکار بهره و امکانات نرم افزاری متنوع ، تجربه کاربری حرفه ای و پایدار را ارائه می دهد.
کاربرد ماژول گیرنده FM :
- دستگاه های خانگی هوشمند
- تجهیزات صوتی و تصویری
- پخش کننده های MP3
- دستگاه های قابل حمل VCD و DVD
- پروژه های آموزشی و DIY
- سیستم های رباتیک و کنترل از راه دور ( این ماژول در این سیستم ها نقش گیرنده سیگنال رادیویی با حساسیت بالا و پردازش آسان از طریق میکروکنترلر را ایفا می کند و امکان ارتباط بی سیم و اجرای فرمان ها را بدون نیاز به سیم کشی مستقیم فراهم می نماید )
مشخصات ماژول TEA5767 :
- ماژول گیرنده FM استریو تک تراشه
- باند فرکانس اروپا و آمریکا : 87.5 MHz تا 108 MHz
- باند فرکانس ژاپن : 76 MHz تا 91 MHz
- تقویت کننده ورودی : RF با نویز کم و حساسیت بالا
- دمودولاسیون : FM کاملاً یکپارچه ، بدون نیاز به دیسکریمیناتور خارجی
- میکسر FM : تبدیل سیگنال به فرکانس میانی داخلی
- کنترل خودکار بهره : RF Automatic Gain Control (AGC)
- اسیلاتور : LC با سلف های ثابت و کم هزینه
- اسیلاتور مرجع کریستالی : 32.768 kHz یا 13 MHz با فرکانس مرجع خارجی 6.5 MHz
- سینتی سایزر PLL : برای تنظیم دقیق فرکانس
- رابط ارتباطی : I2C و 3-wire bus قابل انتخاب از طریق پین BUSMODE
- انتخاب فرکانس میانی : داخلی با شمارنده 7 بیت و خروجی سطح سیگنال 4 بیت
- کنترل صدا : Soft Mute ، Stereo Noise Cancelling و High Cut Control قابل فعال یا غیرفعال شدن از طریق باس
- دکودر استریو : بدون نیاز به تنظیم
- جستجوی فرکانس : خودکار
- حالت آماده به کار : Standby
- پورت های برنامه ریزی : دو پورت نرم افزاری
- ابعاد ماژول : 51x15x5 میلی متر
ویژگی ها :
- قابلیت دریافت فرکانس FM با حساسیت بالا
- دمودولاسیون استریو کاملاً یکپارچه
- کنترل خودکار بهره RF و تنظیم خودکار فرکانس
- ارتباط آسان با میکروکنترلر از طریق باس I2C
- حساسیت بالا به لطف آمپلی فایر ورودی RF با نویز پایین
- مدار کنترل گین خودکار
- نوسان ساز تیونر LC دارای اینداکتورهای ثابت
- عدم نیاز به ممیز خارجی به لطف دمودولاتور کاملاً یکپارچه FM
مستندات:
دانلود دیتاشیت ماژول TEA5767
دانلود نمونه برنامه ماژول اف ام TEA5767
Features :
- High sensitivity due to integrated low-noise RF input amplifier
- FM mixer for conversion to IF of the US/Europe (87.5 MHz to 108 MHz) and Japanese (76 MHz to 91 MHz) FM band
- Preset tuning to receive Japanese TV audio up to 108 MHz
- RF Automatic Gain Control (AGC) circuit
- LC tuner oscillator operating with low cost fixed chip inductors
- FM IF selectivity performed internally
- No external discriminator needed due to fully integrated FM demodulator
- Crystal reference frequency oscillator; the oscillator operates with a 32.768 kHz clock
- crystal or with a 13 MHz crystal and with an externally applied 6.5 MHz reference frequency
- The phase-locked loop (PLL) synthesizer tuning system
- I2C-bus and 3-wire bus, selectable via pin BUSMODE
- 7-bit IF counter output via the bus
- 4-bit level information output via the bus
- Soft mute
- Signal dependent mono to stereo blend [Stereo Noise Cancelling (SNC)]
- Signal dependent High Cut Control (HCC)
- Soft mute, SNC and HCC can be switched off via the bus
- Adjustment-free stereo decoder
- Autonomous search tuning function
- Standby mode
- Two software programmable ports
- Bus enable line to switch the bus input and output lines into 3-state mode
