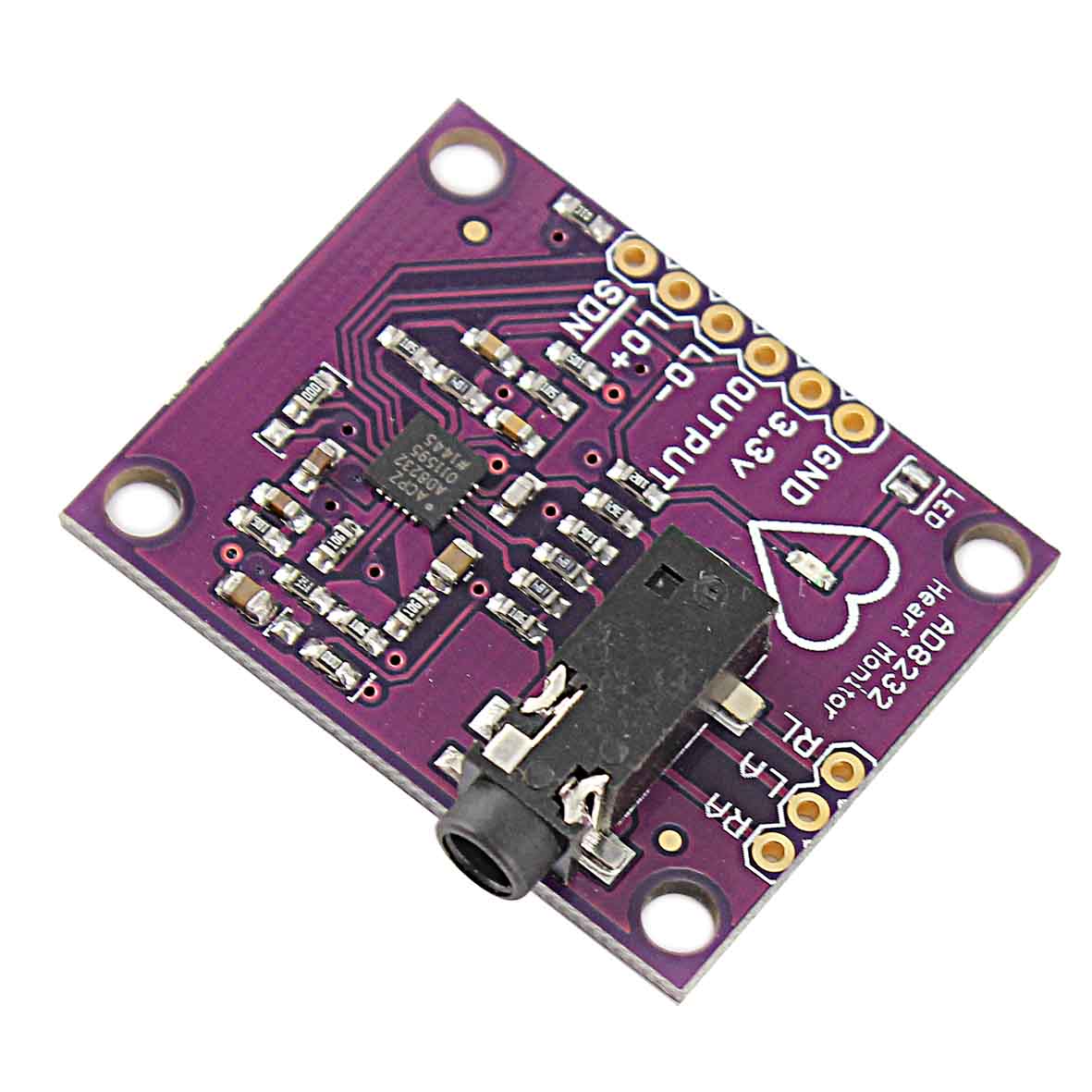

ماژول سنسور الکتروکاردیوگرافی AD8232 ECG
ماژول سنسور الکتروکاردیوگرافی AD823 برای اندازه گیری فعالیت الکتریکی قلب استفاده می شود. این فعالیت الکتریکی را می توان به عنوان ECG یا الکتروکاردیوگرام ترسیم کرد و خروجی آن را به صورت آنالوگ ترسیم کرد.
سیگنال های ECG دارای نویز زیادی هستند و به همین علت سنسور سیگنال را از نویز تشخیص می دهد و سیگنال شفاف و تقویت شده می دهد.
ماژول حسگر ضربان قلب AD8232 با بردهای آردوینو و سایر بردهای توسعه راه اندازی می شود و با پین های خروجی می توان نمایش سیگنال ها را به راحتی بر روی مانیتور انجام داد. این ماژول با 3.3V تغذیه میشود و خروجی دیتا به صورت آنالوگ میباشد.
کاربرد ماژول سنسور الکتروکاردیوگرافی AD8232:
- کنترل تناسب اندام و ضربان قلب هنگام ورزش
- ECG قابل حمل
- کنترل سلامت از راه دور
- تجهیزات جانبی بازی
- مجموعه سیگنالهای بیوالکتریک
- سیستم های پزشکی و پژوهشی
مشخصات ماژول سنسور الکتروکاردیوگرافی AD8232:
- چیپ اصلی: سنسور AD8232
- ولتاژ ورودی: 2V ~ 3.5V
- ولتاژ ورودی پیشنهادی: 3.3Vdc
- جریان ورودی: 170uA
- نوع خروجی: آنالوگ

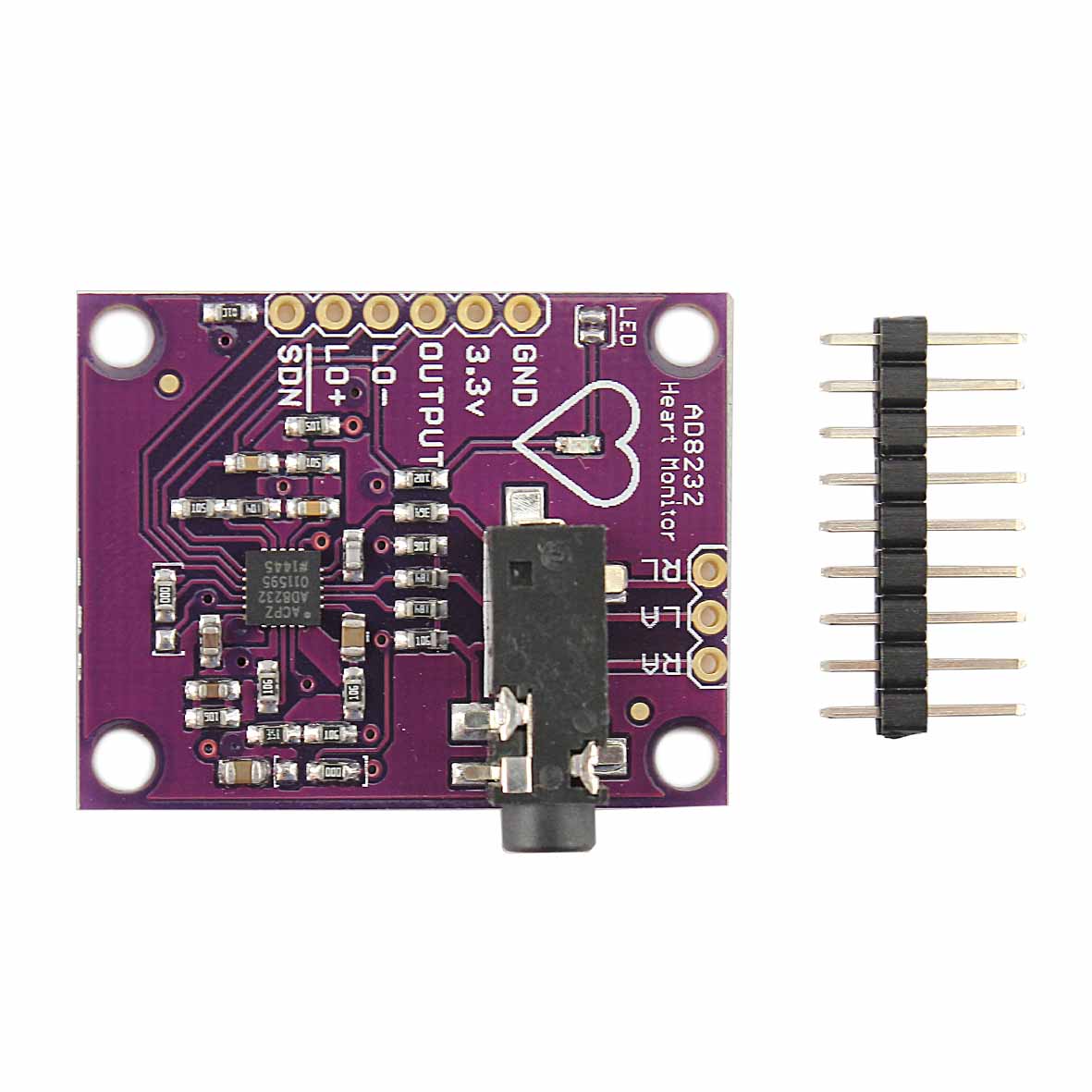

- پورت خروجی: پین هدر 2.54mm ، جک استریو
- ESD: 8KV
- دمای کاری:-40°C ~ +85°C
Description:
The AD8232 Heart Rate Sensor Module is used to measure the electrical activity of the heart. This electrical activity can be plotted as an ECG or electrocardiogram and the output can be plotted in analog form.
The AD8232 Heart Rate Sensor Module is used to measure the electrical activity of the heart. This electrical activity can be plotted as an ECG or electrocardiogram and the output can be plotted in analog form.
ECG signals have a lot of noise, and because of this, the sensor detects the signal from the noise and gives a clear and amplified signal.
The heart rate sensor module AD8232 is launched with Arduino boards and other development boards, and with the output pins, signals can be easily displayed on the monitor.
This module is powered by 3.3V and the data output is analog.
Application:
Fitness control and heart rate during exercise
Portable ECG
Remote health control
Game peripherals
Set of bioelectric signals
Medical and research systems
Features:
Main chip: AD8232 sensor
Input voltage: 2V ~ 3.5V
Recommended input voltage: 3.3Vdc
Input current: 170uA
Output type: analog
Output port: 2.54mm header pin, stereo jack
ESD: 8KV
Working temperature: -40°C ~ +85°C
