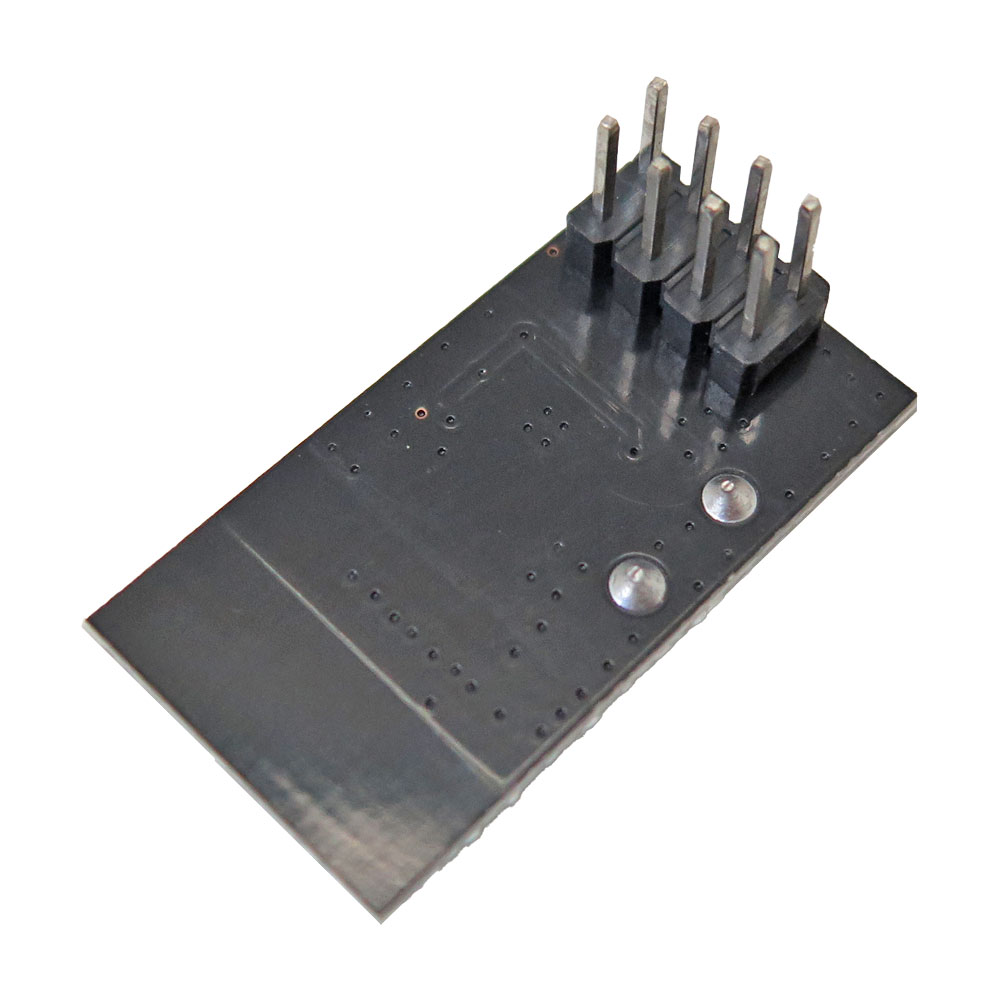

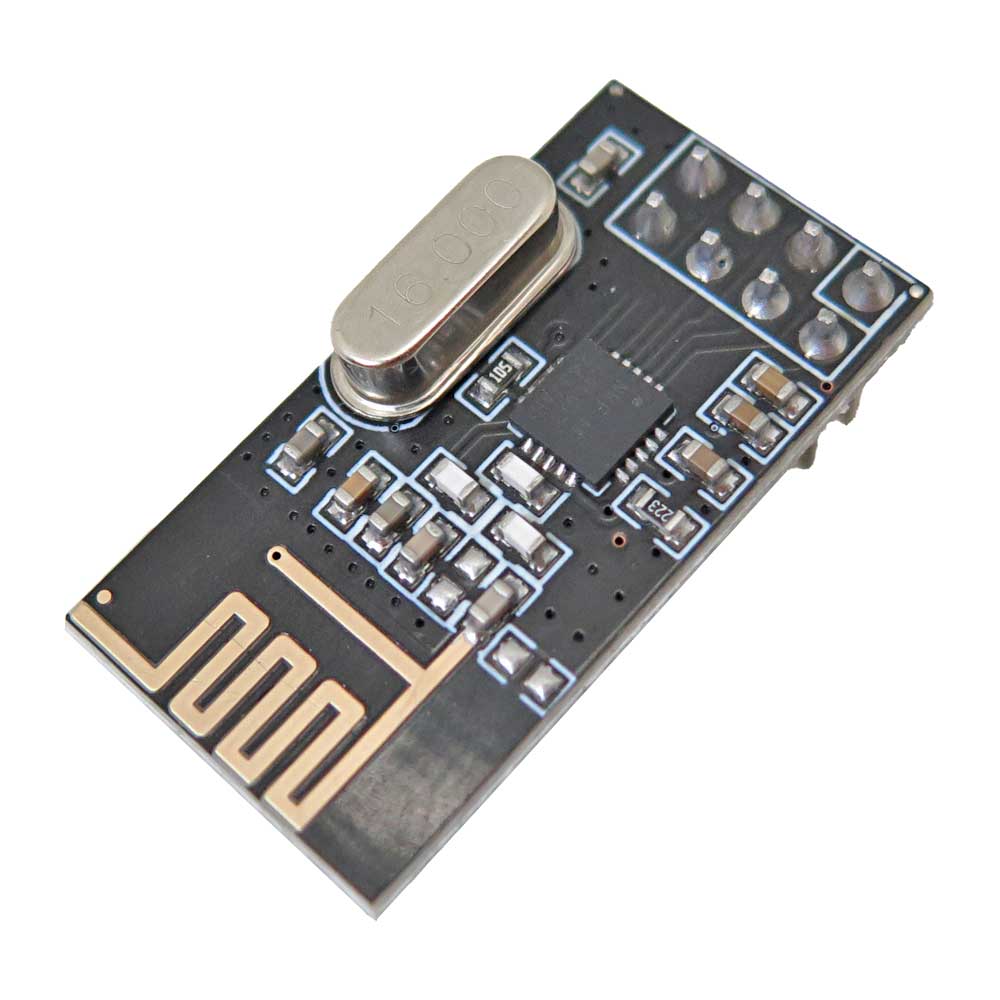

ماژول فرستنده وایرلس NRF24L01 پورت SPI

Nrf24l01_Transceiver

114-119-1061

40,390 تومان
کالا موجود است
موجودی انبار : 54 عدد


خرید کالا


علاقه مندان : 17 نفر
وضعیت : فعال

تعداد مرجوعی : 0
دنبال کنندگان : 17 نفر

قدمت : 4 ماه و 20 روز
وزن : 3 گرم

کل فروش : 4440 عدد
تعداد سفارش ها : 1012 سفارش

4 از 5.0 با 24 رای
ماژول ترنسیور وایرلس NRF24L01 دارای فرکانس 2.4GHz و ارتباط SPI

NRF از جمله ماژول های وایرلس و دارای یک گیرنده و فرستنده وایرلس ساده می باشد. این ماژول از جمله بهترین ابزارها برای تبدیل یک وسیله یا سنسور به وسیله در حوزه IOT محسوب می شود که با این کار می توان وسایل منازل و شرکت ها و هم چنین در حوزه های مختلف مانند کشاورزی و صنعت را از طریق گوشی موبایل و وایرلس کنترل کرد.
میزان مصرف ماژول ترنسیور وایرلس NRF24L01 بسیار کم و از طریق یک پروتکل پر سرعت SPI، با میکروکنترلر ارتباط برقرار می کند و در محیط های باز تا فاصله 100 متر و پهنای باندهای مختلف در رنج 256کیلوبیت تا 2مگابیت بر ثانیه می تواند ارتباط برقرار کند. بعلاوه pipeline و بافرهاي اضافي، و همچنين ارسال مجدد اتوماتيك، از قابليتهاي اضافه شده در اين سري از آي سي هاي RF است.
ماژول NRF24L01 تنها یک ماژول وایرلس می باشد و قابلیت وایفای را ندارد.

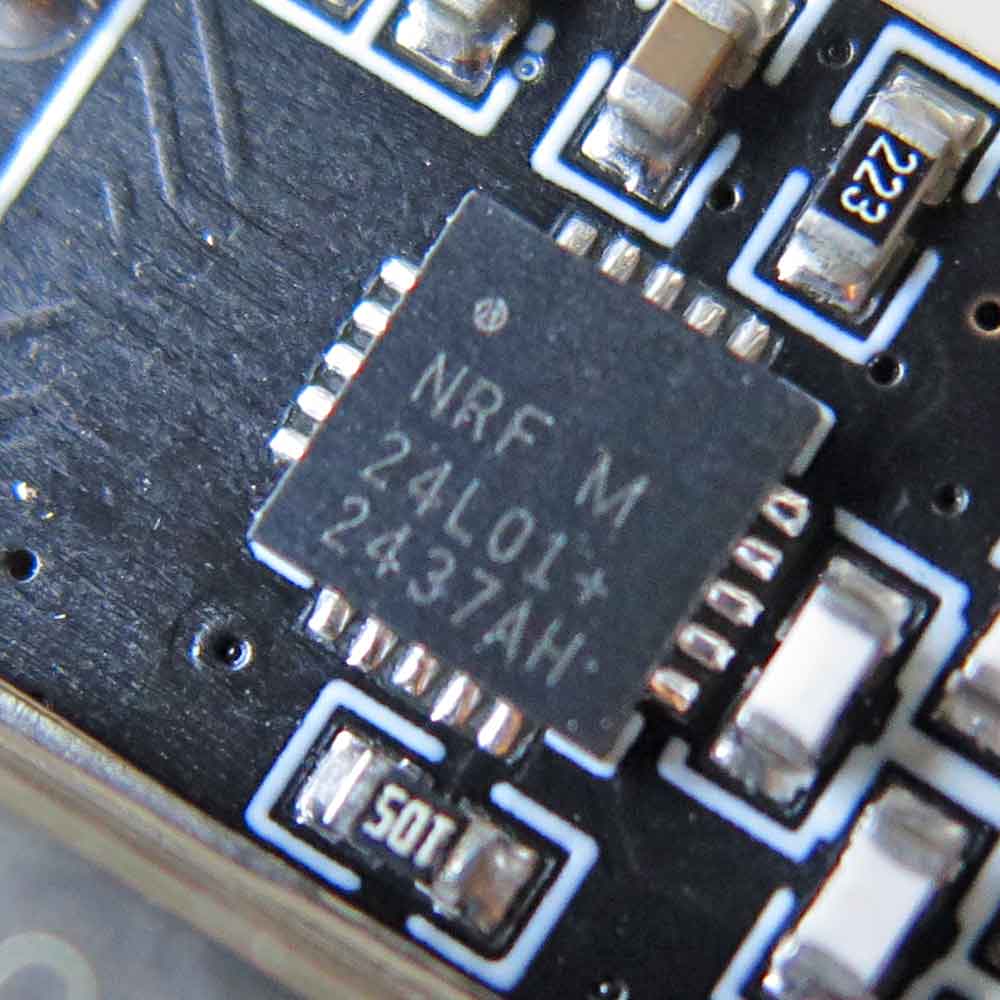

توجه: در سري پلاس «+» از اين آي سي ها يعني +nRF24L01 شركت Nordic مشخصاتي مانند برد، حساسيت و نرخ تبادل اطلاعات را نسبت به محصول سري قبل يعني nRF24L01 ارتقاء داده است. با اين حال دستورات كنترلي يا Command های اين سري با سري قبل يكي بوده و تغييري نداشته است.


کاربرد ماژول Wireless مدل NRF24L01:

کنترل بی سیم
شبکه ی مش
ریموت کنترلر RF


مشخصات ماژول Wireless مدل NRF24L01:

مدل: +NRF24L01
استاندارد بسته بندی: DIP-8
اندازه: 3.2 * 15.3 * 28.6 میلی متر
پروتکل ارتباطی: SPI(با حداکثر نرخ داده تا 10 مگابیت بر ثانیه)
نرخ ارسال داده در محیط باز: 256 کیلو ~ 2مگا بیت بر ثانیه، با سه سطح سرعت(250Kbps، 1Mbps، 2Mbps)
محدوده طیف: 2525 ~ 2400 مگاهرتز با قابلیت تنظیم
مشخصات آنتن: آنتن PCB روی برد و ضریب تقویت 2 دسی بل
حداکثر قدرت ارسال: 7dBm
میزان حساسیت دریافتی: 96dBm- (در سرعت 250 کیلو بیت بر ثانیه)
جریان انتشار: 25 میلی آمپر(7dBm)
جریان دریافت: 15 میلی آمپر(2Mbps)
جریان Shutdown: یک میکرو آمپر(حالت Shutdown)
محدوده رنج تغذیه: 3.6 ~ 1.9 ولت، مقدار معمول 3.3 ولت
ترتيب پايه ها :VCC ، CE ، CSN ، SCK ، MOSI ، MISO ، IRQ



مستندات:
نحوه استفاده Nrf24l01_Transceiver



Description:
NRF24L01 is a wireless transceiver module (works on SPI Protocol), which is used for sending and receiving data at an operating radio frequency of 2.4 to 2.5 GHz ISM band.
This transceiver module consists of a frequency generator, shock burst mode controller, power amplifier, crystal oscillator modulator, and demodulator.
When transmitting power is zero dBm it uses only 11.3 mA of current, while during receiving mode, it uses 13.5 mA of current.
This module is designed for long-distance and fast transmission of data. It is designed to work through an SPI protocol.
The air data transmission rate of NRF24L01 is around 2 Mbps. which combined with power-saving mode makes it very favorable for ultra-low power applications.
Its internal voltage regulator controls a high power supply rejection ratio and power supply range. This module has a compact size, and can easily be used in confined spaces.
By using this feature, we can use it in mesh networks and other networking applications.


Application:
wireless Control
Mesh Networks
RF Remote Controllers


Features:
Model: NRF24L01+
Package: DIP-8
Size: 28.6*15.3*3.2 mm
Communication Interface: SPI (The maximum rate of up to 10Mbps)
Air Rate: 250k ~ 2Mbps, 3 Level adjustable (250kbps,1Mbps,2Mbps)
Spectral Range: 2400MHz ~ 2525MHz adjustable (1MHz Step forward)
Antenna: Onboard PCB antenna, gain 2dBi
Maximum Transmit Power: 7dBm
Receiving Sensitivity: -96dBm@250kbps
Emission Current: 25mA (7dBm)
Receive Current: 15mA (2Mbps)
Shutdown Current: 1.0uA (Shutdown Mode)
Power Supply Range: 1.9~3.6V (Typical value 3.3)
