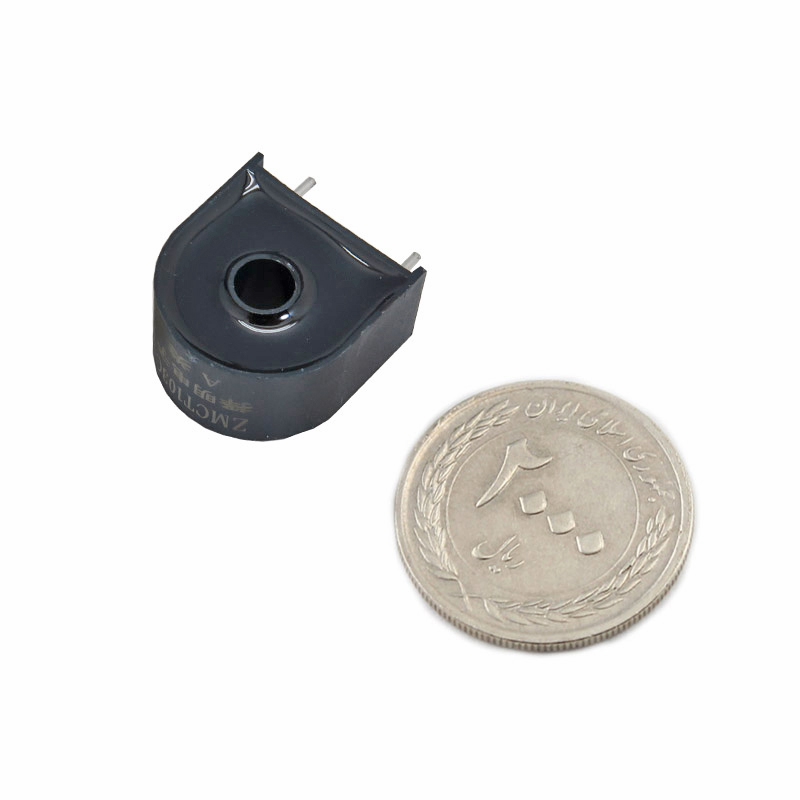

ترانسفورمر جریان ZMCT103C دارای نسبت تبدیل 5A / 5mA بسته 2 عددی

ZMCT103C

1453-136-2740

ترانسفورمر جریان ZMCT103C دارای نسبت تبدیل 5A / 5mA بسته 2 عددی
ترانسفورمر جریان ZMCT103C دارای نسبت تبدیل 5A / 5mA بسته 2 عددی
ترانسفورمر جریان ZMCT103C دارای نسبت تبدیل 5A / 5mA بسته 2 عددی
ترانسفورمر جریان ZMCT103C دارای نسبت تبدیل 5A / 5mA بسته 2 عددی
ترانسفورمر جریان ZMCT103C دارای نسبت تبدیل 5A / 5mA بسته 2 عددی
ترانسفورمر جریان ZMCT103C دارای نسبت تبدیل 5A / 5mA بسته 2 عددی
ترانسفورمر جریان ZMCT103C دارای نسبت تبدیل 5A / 5mA بسته 2 عددی
35,080 تومان
در حال حاضر موجود نمی باشد

موجودی در حال ارسال به انبار


خرید کالا

علاقه مندان : 4 نفر
وضعیت : فعال

تعداد مرجوعی : 0
دنبال کنندگان : 5 نفر

قدمت : 9 سال و 2 ماه و 7 روز
وزن : 6 گرم

کل فروش : 6853 عدد
تعداد سفارش ها : 331 سفارش

4 از 5.0 با 10 رای
سنسور ترانس جریان 5A به 5mA مدل ZMCT103C

این محصول نوعی از ترانسفورماتور جریان (CT) است که برای کاهش جریان متناوب (AC) استفاده می شود. جریانی که این ترانسفورماتور در خروجی secondary خود تولید می کند متناسب با جریان primary آن است.

سنسور جریان ZMCT103C AC بهترین گزینه برای پروژه های DIY و کاربردهای صنعتی است. جایی که باید جریان دقیق AC را با ترانسفورماتور جریان اندازه بگیریم. این ترانسفورماتور یک انتخاب عالی برای اندازه گیری جریان AC با استفاده از Arduino / ESP8266 / Raspberry Pi مانند یک پلتفرم Openource است. در بسیاری از پروژه های برق، متخصصان به طور مستقیم با اندازه گیری هایی با نیازهای اساسی کمی مانند جداسازی بالای گالوانیکHigh accuracy ، ،Consistency سروکار دارد. این ترانسفورماتور میکرو جریان دقیق با دقت بالا امکان مونیترینگ جریان تا 5 آمپر را تسهیل می کند.

برای سنسور ترانس جریان 5A به 5mA مدل ZMCT103C به Arduino ، باید سیگنال خروجی از سنسور ZMCT به یک محدوده قابل اندازه گیری از ورودی های آنالوگ Arduino تبدیل شود، که بین ولتاژ 0 ولت و ولتاژ مرجع ADC (ولتاژ +V بین 0 ولت و ولتاژ مرجع ADC است) می باشد. سیگنال AC آنالوگ ولتاژ خروجی مربوطه را می توان با استفاده از پتانسیومتر تنظیم کرد. همچنین می توانید نسبت تقویت و دامنه تقویت (0-100 بار) را تنظیم کنید، اما حداکثر ولتاژ در خروجی بیشتر از نیمی از ولتاژ اعمال شده VCC نخواهد بود.


کاربرد ترانسفورمر ZMCT103C:

  1. اندازه گیری ولتاژ AC (کنتور برق)
  2. سنجش جریان بیش از حد
  3. عیب یابی اتصال زمین
  4. تجهیزات برقی خانگی
  5. دستگاههای صنعتی
  6. تجهیزات تست الکتریکی و حفاظت رله
  7. مدارهای آنالوگ به دیجیتال

مشخصات ترانسفورمر ZMCT103C:

  1. جریان ورودی: 5 آمپر
  2. جریان خروجی: 5 میلی آمپر
  3. نسبت: 1000:1
  4. فاز: مساوی یا کمتر از 20
  5. رنج خطی: 0 تا 10 آمپر
  6. درصد خطی بودن: 0.2 درصد
  7. پکیج بسته بندی: اپوکسی
  8. دقت: 0.2
  9. ولتاژ ایزوله: 3000 ولت
  10. دمای کارکرد: -40 تا +70 درجه سانتی گراد

مستندات:
دیتاشیت سنسور ZMCT103C


Description:
A current transformer (CT) is a type of transformer that is used to reduce or multiply an alternating current (AC). It produces a current in its secondary which is proportional to the current in its primary.
ZMCT103C AC current Sensor is the best for the purpose of the DIY project and industrial application, where we need to measure the accurate AC current with the current transformer. This is a perfect choice to measure the AC current using Arduino/ESP8266/Raspberry Pi like an opensource platform. In many electrical projects, engineer directly deals with measurements with few basic requirements like High galvanic isolation, High accuracy, Good Consistency.
This is a high precision micro current Transformer. This module makes it easy to monitor AC mains current up to 5 Amps.
In order to connect a ZMCT103C sensor to an Arduino board, the output signal from the ZMCT sensor needs to be converted into a measurable range of Arduino analog inputs, which is +ve voltage between 0V and the ADC reference voltage (5V is no ADC Reff is supplied). The corresponding output voltage analog AC signal can be adjusted using the potentiometer. You can adjust the amplification ratio and the amplification range ( 0-100 times), but the max voltage at the output will not more than half of VCC applied voltage. The same Arduino code is useful to measure current using this module.

Applications:
Metering (electrical energy meters)
AC Voltage measurements
Sensing Overload Current
Ground fault detection
Household electrical equipment
Industrial apparatuses
Electrical testing equipment and relay protection
Analog to digital circuits

Features:
Rated Input Current: 5A
Rated output current: 5mA
Ratio: 1000:1
Phase (when the rated input): less than or = 20
The linear range: 0-10A
Linearity: 0.2 percent
Encapsulation: Epoxy
Accuracy class: 0.2
Isolation voltage: 3000V
Operating temperature: -40~70 degrees
