ماژول رله SSR دو کاناله OMRON 250V 2A
ماژول رله 5 ولت دو کاناله OMRON SSR قادر به تغییر وضعیت بین ولتاژ 100v AC و 240v AC با جریان 2A است. از طریق این ماژول رله می‌توان میکروکنترلر بردهای آردوینو را کنترل کرد و مقاومت قرار گرفته بر روی این ماژول رله نقش فیوز را دارد که می‌توان از طریق این مقاومت از ماژول در مقابل جریان‌های بالا محافظت کرد.
ماژول رله حالت جامد 5 ولت دو کاناله در دو حالت LOW و high عمل می کند و حالت High level trigger به این معنی است که ولتاژ تریگر بین ترمینال سیگنال ورودی و زمین است که برای استفاده از تریگر باید از ترمینال سیگنال ورودی و VCC که مثبت است باید استفاده کرد، به طور کلی حالت High level triggering به این معنی است که ولتاژ بین ترمینال ورودی (IN) و زمین (Vcc) یک است و در این حالت رله تغییر وضعیت می‌دهد.
حالت Low level trigger به این معنی است که ولتاژ بین ترمینال سیگنال ورودی و زمین است که برای استفاده از تریگر باید از ترمینال سیگنال ورودی و GND که منفی است باید استفاده کرد، به طور کلی حالت Low level triggering به این معنی است که ولتاژ بین ترمینال ورودی (IN) و زمین (GND) صفر است و در این حالت رله تغییر وضعیت می‌دهد.
کاربرد رله حالت جامد دو کانال مدل OMRAN:
- استفاده در موارد حفاظتی
- کنترل کننده موثر
- استفاده به عنوان کنترلر خاص مثل درایور موتور
مشخصات رله حالت جامد دو کانال مدل OMRAN:
- ورودی تغذیه : (5V DC (160mA
- ورودی سیگنال کنترل ولتاژ :
0-2.5V با وضعیت LOW رله با خاموش شدن
3.3-5V با وضعیت HIGH رله با روشن شدن - ابعاد : 53*33*23mm
- دارای جریان خروجی 240V 2A
- ورودی ها :
DC + : تغذیه مثبت (با ولتاژ تغذیه ی رله)
DC- : تغذیه منفی
CH1 : مسیر سیگنال رله 1 ماژول برای راه اندازی (مقدار HIGH برای راه اندازی مورد استفاده است)
CH2: مسیر سیگنال رله 2 ماژول برای راه اندازِی (مقدار HIGH برای راه اندازی مورد استفاده است)
Description:
No-contact relays that semiconductor is utilized, which enables high-speed and high-frequency operation. OMRON provides Solid-state Relay for enormous range of applications.
High level trigger refers to a forward voltage between the signal trigger end (CH) and the power negative pole. The trigger is usually realized by connecting power positive end to the signal trigger end. When the trigger end has positive voltage or voltage reaches the trigger point, relay is closed.
Low level trigger refers to a 0V between the signal trigger end and the power negative pole, or the voltage of the trigger end is lower than that of the power positive pole, which reaches the level of trigger point, the relay is closed. The trigger is usually realized by connecting power negative end to the signal trigger end.
Application:
protection application
controller
motor driver
Features:

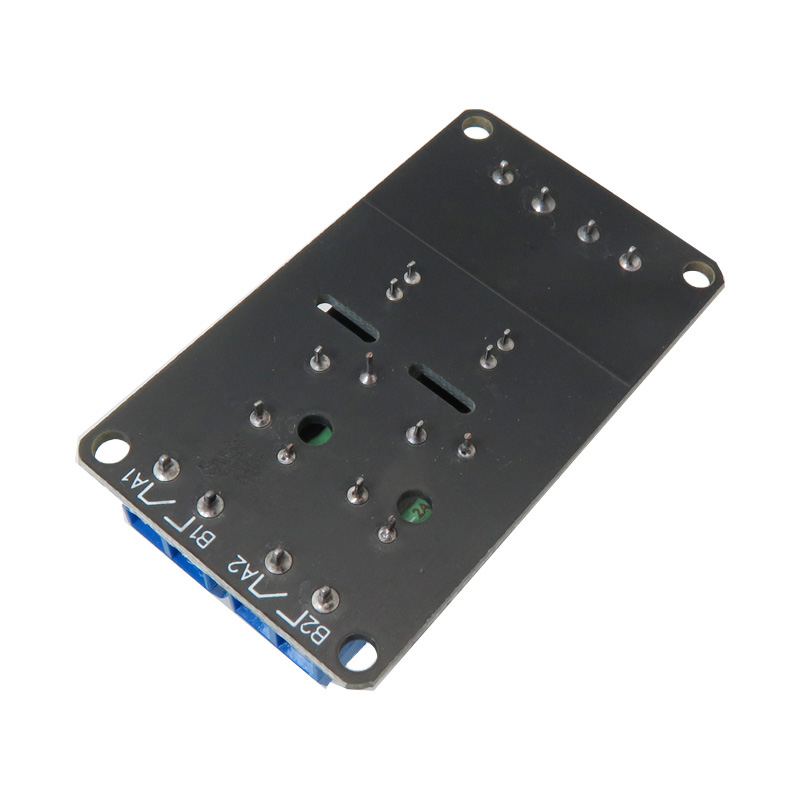

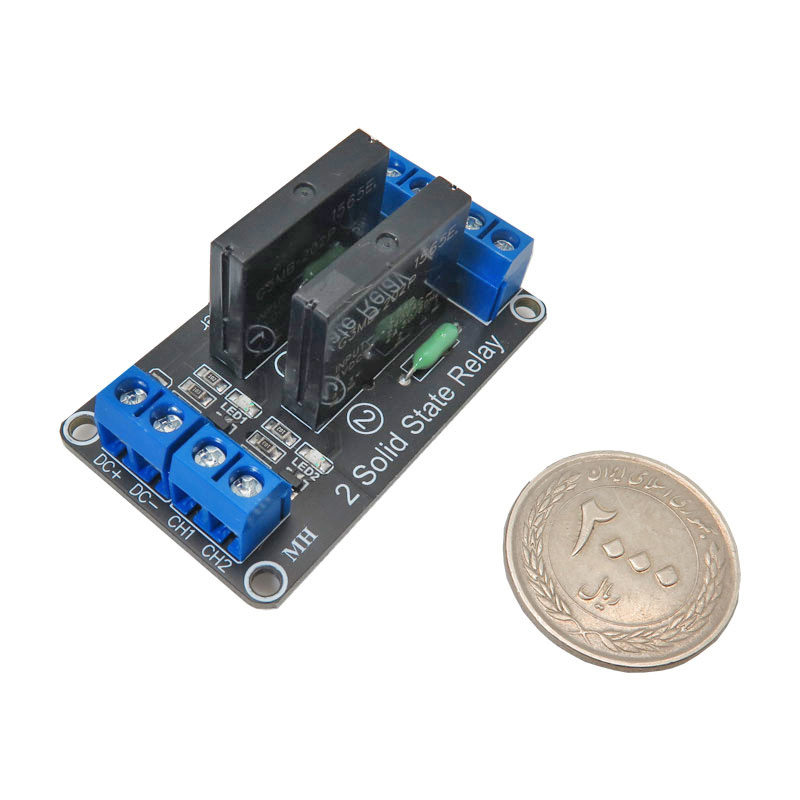

Size: 53*33*23mm/2.08*1.31*0.9"
Input Power: 5V DC (160mA)
Input control signal voltage: (0-2.5V state low relay OFF) (3.3-5V state high relay ON)

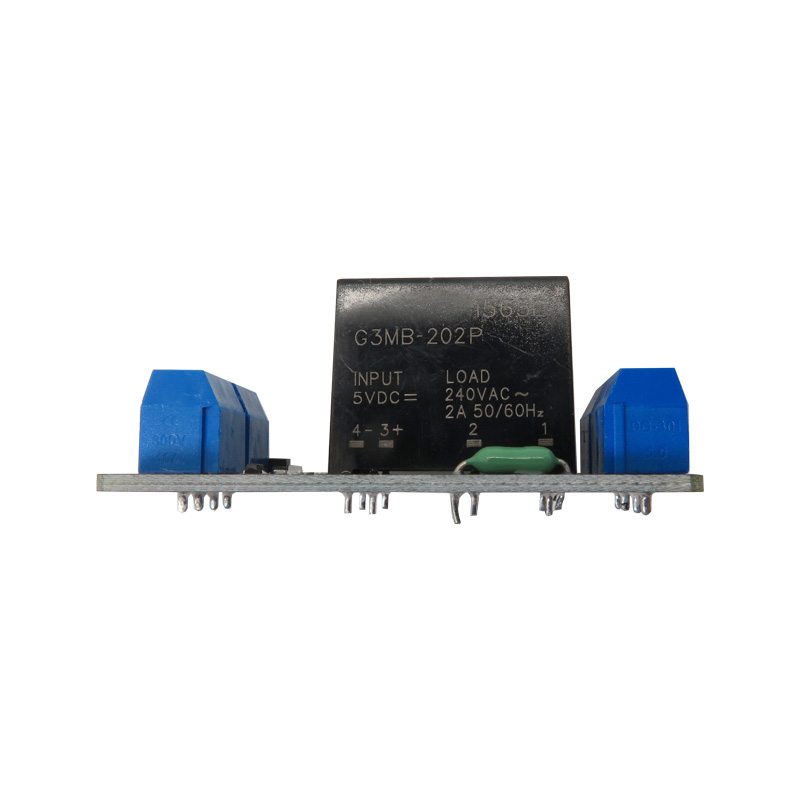

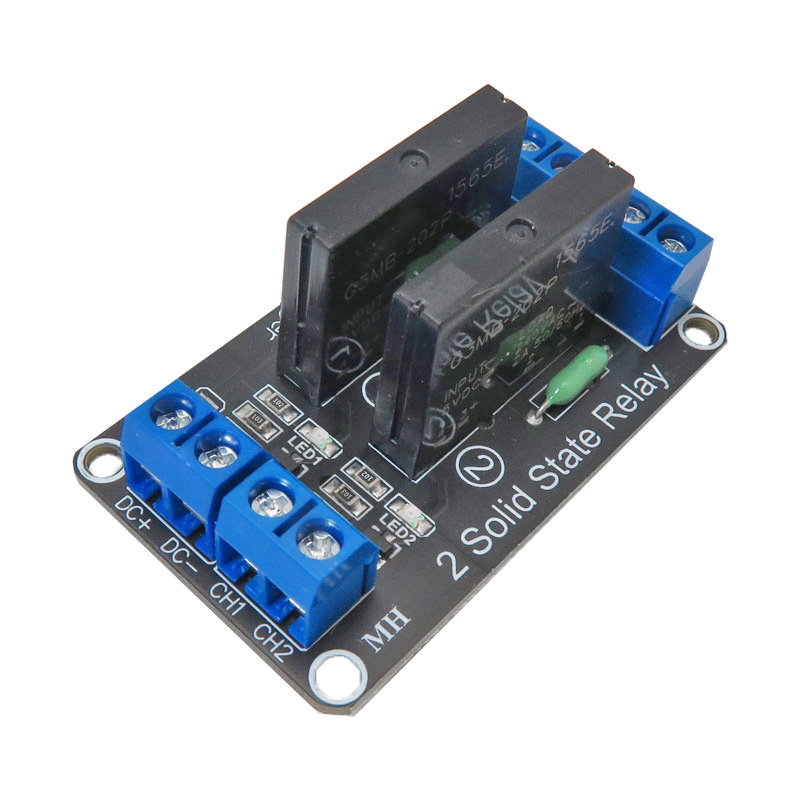

Module interface:
Input section:
DC +: positive power supply (by relay voltage power supply)
DC-: connect power negative
CH1: 1 road relay module signal to trigger the end (high level trigger effective)
CH2: 2 road relay module signal to trigger the end (high level trigger effective)
