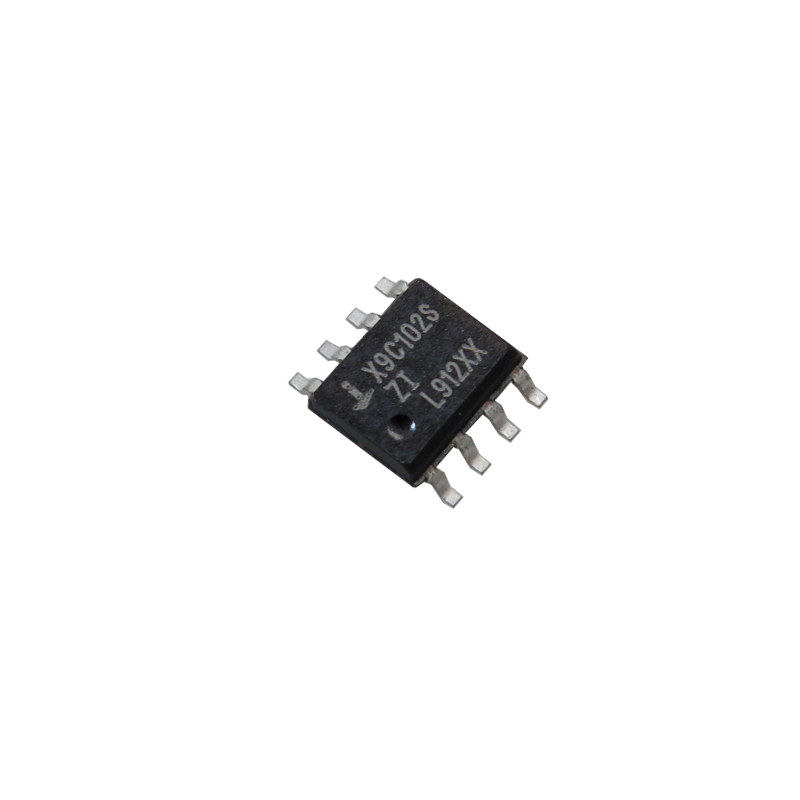

آی سی پتانسیومتر X9C102S پکیج SOP8

X9C102S SOP8

4782-396-7571

آی سی پتانسیومتر X9C102S پکیج SOP8
آی سی پتانسیومتر X9C102S پکیج SOP8
آی سی پتانسیومتر X9C102S پکیج SOP8
آی سی پتانسیومتر X9C102S پکیج SOP8
آی سی پتانسیومتر X9C102S پکیج SOP8
26,910 تومان
در حال حاضر موجود نمی باشد

خرید کالا

علاقه مندان : -
وضعیت : فعال

تعداد مرجوعی : 0
دنبال کنندگان : -

قدمت : 6 سال و 3 ماه
وزن : 1 گرم

کل فروش : 389 عدد
تعداد سفارش ها : 98 سفارش

هنوز هیچ رایی ثبت نشده است
آی سی پتانسیومتر X9C102S پکیج SOP8
توجه: این کالا شامل مرجوعی نمی باشد.
آی سی پتانسیومتر یک مقاومت متغیر دیجیتالی است که از آرایه ای از مقاومت ها ساخته شده و دارای بخش کنترلی است و از طریق اینترفیس سه سیمه قابل کنترل می باشد.
پتانسیومتر دیجیتالی X9C102S به صورت SMD و با مقدار اهمی یک کیلو اهم، از طریق پالس های الکتریکی قابل تغییر است و در کاربردهایی مانند تغییر حجم صدا و ساخت پالس استفاده می شود.

کاربرد پتانسیومتر X9C102S:

  1. کنترلرهای دیجیتالی مبتنی بر کامپیوتر
  2. تنظیم کردن داده

مشخصات پتانسیومتر X9C102S:

  1. پتانسیومتر جالت جامد
  2. اینترفیس سریال سه سیمه
  3. جبران ساز دما
  4. مقاومت با تلرانس 20 درصد
  5. ولتاژ ترمینال: +- 5 ولت
  6. توان پایین
  7. تغذیه 5 ولت
  8. جریان اکتیو حداکثر 3 میلی آمپر
  9. جریان حالت استندبای: حداکثر 5 میکروآمپر
  10. مقاومت یک کیلو اهم

مستندات:
دیتاشیت پتانسیومتر دیجیتالی X9C102S


Description:

The X9C102, X9C103, X9C104, X9C503 are digitally controlled (XDCP) potentiometers. The device consists of a resistor array, wiper switches, a control section, and nonvolatile memory. The wiper position is controlled by a three-wire interface.

The potentiometer is implemented by a resistor array composed of 99 resistive elements and a wiper switching network. Between each element and at either end are tap points accessible to the wiper terminal. The position of the wiper element is controlled by the CS, U/D, and INC inputs.
The position of the wiper can be stored in non-volatile memory and then be recalled upon a subsequent power-up operation.
The device can be used as a three-terminal potentiometer or as a two-terminal variable resistor in a wide variety of applications ranging from control to signal processing to parameter adjustment.

Application:
for the storage of multiple potentiometer settings or data
computer-based digitally controls

Specifications:
Solid-State Potentiometer
Three-Wire Serial Interface
100 Wiper Tap Points
- Wiper Position Stored in Non-volatile Memory and
Recalled on Power-up
99 Resistive Elements
- Temperature Compensated
- End-to-End Resistance, ±20%
- Terminal Voltages, ±5V

• Low Power CMOS
- VCC = 5V
- Active Current, 3mA max.
- Standby Current, 750μA max.

• High Reliability
- Endurance, 100,000 Data Changes per Bit
- Register Data Retention, 100 years

• X9C102 = 1k
• X9C103 = 10k
• X9C503 = 50k
• X9C104 = 100k

• Packages
- 8 Ld SOIC
